Un détecteur de niveau doit pouvoir entrer dans une cuve et réagir à la poussée d’une matière en vrac, et sa forme participe à ces fonctions. Chez ATMI, nous concevons nos détecteurs de niveau selon les contraintes de vos installations et le comportement des produits à détecter. Une silhouette tubulaire, conique ou biconique répond ainsi à des exigences spécifiques, dès la mise en place et tout au long de l’utilisation.
Le volume d’un réservoir ne détermine pas toujours la place disponible pour installer un équipement, par exemple, une cuve de grande capacité peut ne présenter qu’un petit orifice d’accès. Le choix de la poire de niveau doit donc tenir compte du passage disponible, indépendamment de la quantité de liquide stockée. La forme tubulaire permet de réduire l’encombrement du corps pour faciliter son introduction dans ce type d’installation.

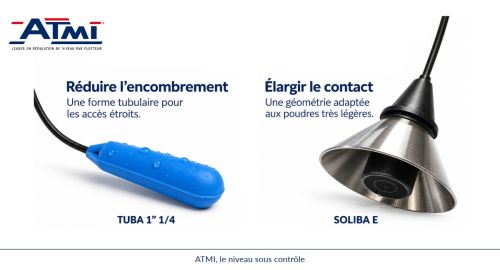

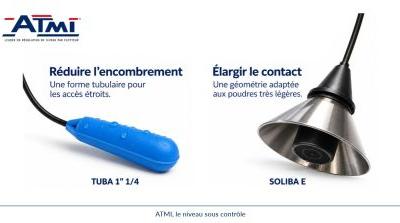

La poire de niveau TUBA 1" 1/4 possède un corps de 36 mm de diamètre adapté aux passages étroits. Une fois dans la cuve, le flotteur accompagne les variations du niveau de liquide et sous la poussée de celui-ci, il bascule et actionne un interrupteur mécanique interne. Le contact électrique permet alors de transmettre une commande de remplissage, de vidange ou d’alarme, selon le raccordement et le fonctionnement retenus.
À l’intérieur du réservoir, le flotteur doit conserver l’espace nécessaire pour monter, descendre et basculer sans rencontrer de paroi ou d’équipement. L’étude de l’implantation porte donc aussi sur son débattement et sa fixation. Dans un montage suspendu avec lest sur câble, la longueur libre entre le lest et le flotteur intervient dans l’écart entre les niveaux de déclenchement.
Dans un silo, la contrainte peut être différente, en effet, un produit pulvérulent très léger doit exercer une poussée suffisante pour provoquer l’inclinaison du détecteur de niveau. Lorsque sa densité apparente est faible, la surface de contact avec la matière devient un paramètre déterminant. C’est pour répondre à cette situation que le détecteur de niveau pour solides SOLIBA E associe le principe du SOLIBA à une géométrie en entonnoir.
Cette surface conique élargit la zone sur laquelle la matière peut prendre appui, par rapport à un SOLIBA classique. Pendant le remplissage, le produit stocké forme un talus qui atteint progressivement le détecteur de niveau. La poussée exercée sur l’ensemble provoque son basculement, puis le changement d’état d’un contact électrique. L’automatisme utilise cette information pour commander l’arrêt de l’alimentation du silo ou déclencher une alarme, selon l’installation.
Le choix de ce détecteur de niveau pour silo tient également compte de son emplacement par rapport au talus et du réglage de sa suspension. La surface d’appui élargie répond au comportement des produits légers, mais l’implantation reste essentielle pour détecter le niveau haut attendu. L’environnement doit aussi être précisé dès l’étude du besoin, afin de déterminer si l’application nécessite une version certifiée pour une atmosphère explosible.
La forme d’une poire de niveau intervient aussi dans son comportement au contact des impuretés présentes dans un liquide. Des dépôts sur le corps du flotteur peuvent perturber sa mobilité et modifier ses conditions de fonctionnement. Sur l’interrupteur de niveau à flotteur BIP STOP, la forme biconique est étudiée pour limiter l’accumulation de ces impuretés. La géométrie contribue ainsi au maintien du fonctionnement de l’appareil dans son environnement d’utilisation.
Réduire l’encombrement, augmenter la surface d’appui ou limiter les dépôts répond à des contraintes distinctes. Notre expertise de fabricant de poires de niveau consiste à relier ces contraintes au fonctionnement recherché. Nous étudions l’accès à l’installation et l’espace disponible, mais aussi la façon dont le liquide ou le solide sollicite le détecteur de niveau. Cette analyse permet de sélectionner un appareil dont la forme convient à votre application.
Vous devez équiper une cuve à passage étroit ou détecter un produit particulièrement léger ? Consultez les fiches TUBA 1" 1/4 et SOLIBA E, puis présentez votre besoin à ATMI. Un plan ou une photographie de l’installation, les dimensions de l’accès et les caractéristiques du produit à détecter nous aideront à vous orienter vers une solution adaptée.
ATMI, le niveau sous contrôle.
