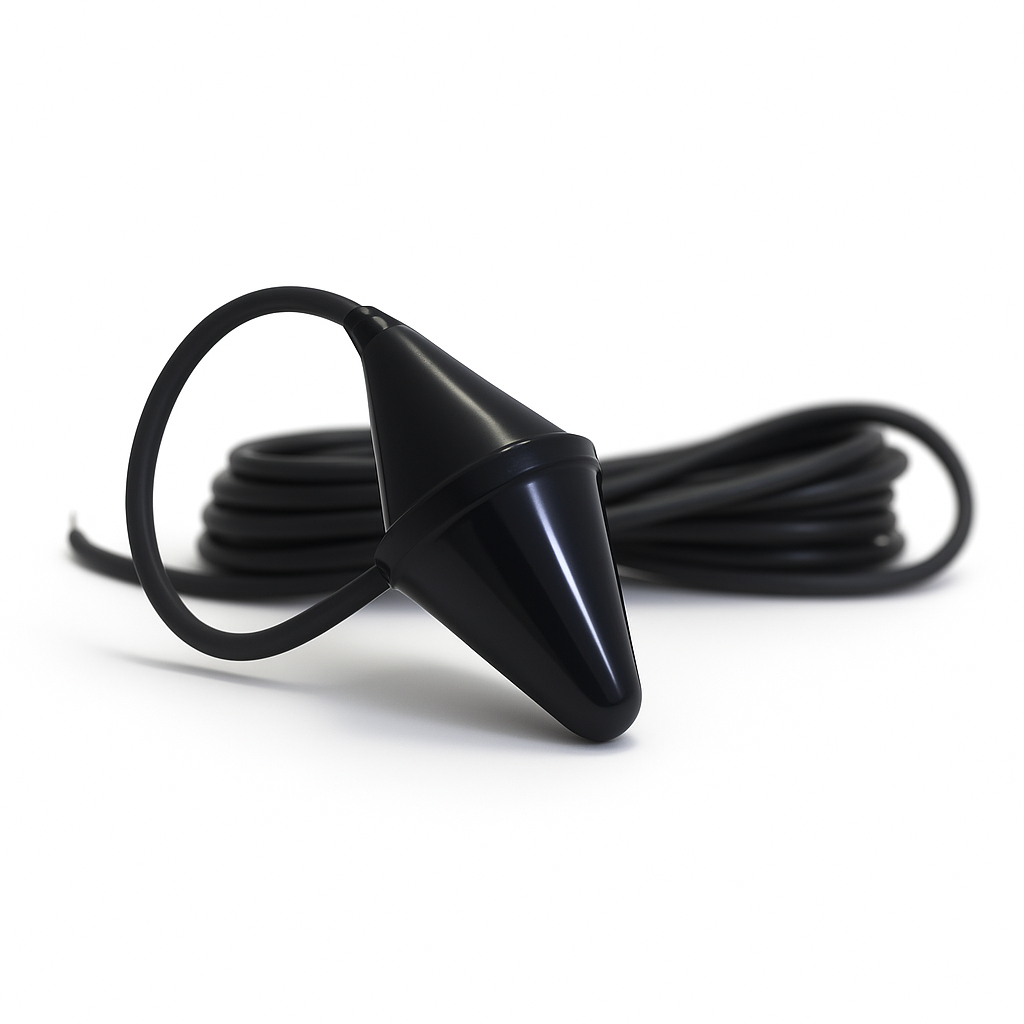

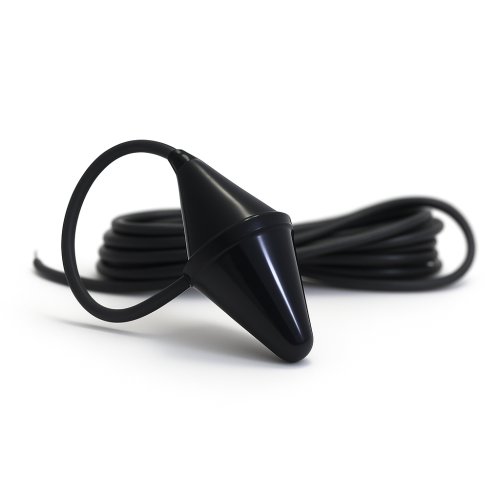

Conçu pour allier sécurité, fiabilité et durabilité, le régulateur de niveau SOBA EX certifié ATEX, représente la solution idéale pour la régulation de niveau en milieux explosibles classés zones 0, 1, 2 pour les gaz et 20, 21, 22 pour les poussières, où la précision et la robustesse sont essentielles.

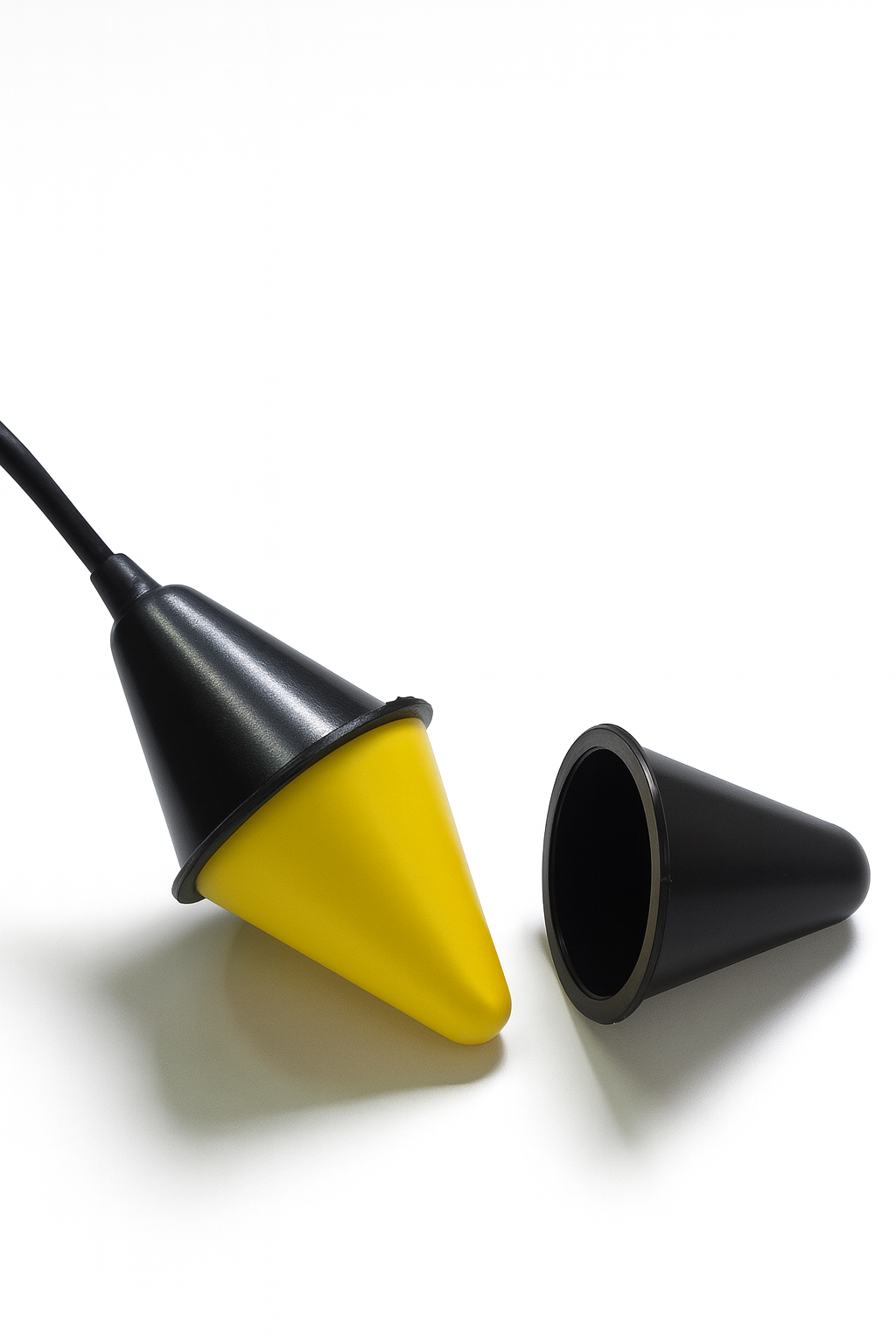

Grâce à sa double enveloppe HR HY (Haute Résistance Hypalon) vulcanisée sous presse, le régulateur de niveau SOBA EX offre une protection exceptionnelle contre les liquides agressifs et/ou corrosifs et assure une régulation fiable, même dans les conditions industrielles les plus exigeantes.

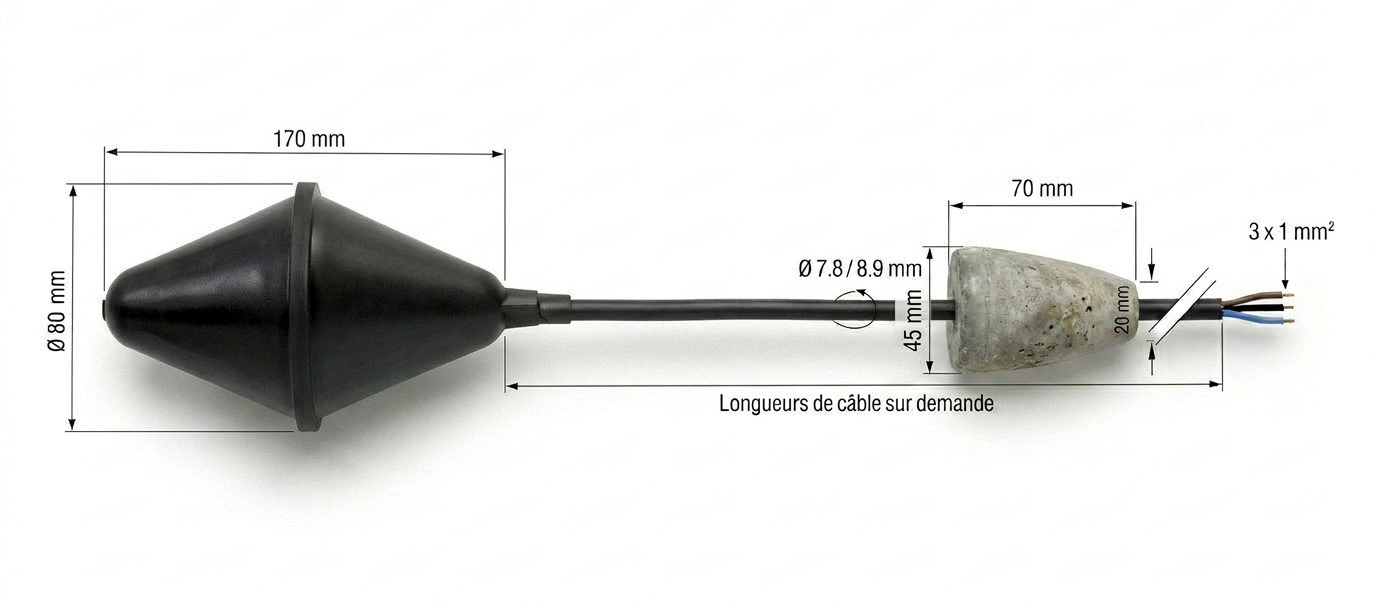

Livré avec un lest en résine chargée de 250 g, réglable sur le câble, le régulateur de niveau SOBA EX s’adapte facilement aux différentes densités de liquides et assure un point de rotation optimal du flotteur permettant une détection précise du niveau en remplissage ou en vidange.
Conçu et fabriqué à 100 % en France, le régulateur de niveau SOBA EX incarne l’alliance de la technologie, de la robustesse et du savoir-faire français.
Téléchargez cette documentation et conservez les informations les plus importantes à portée de main.
pdf : 520.31 KB
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

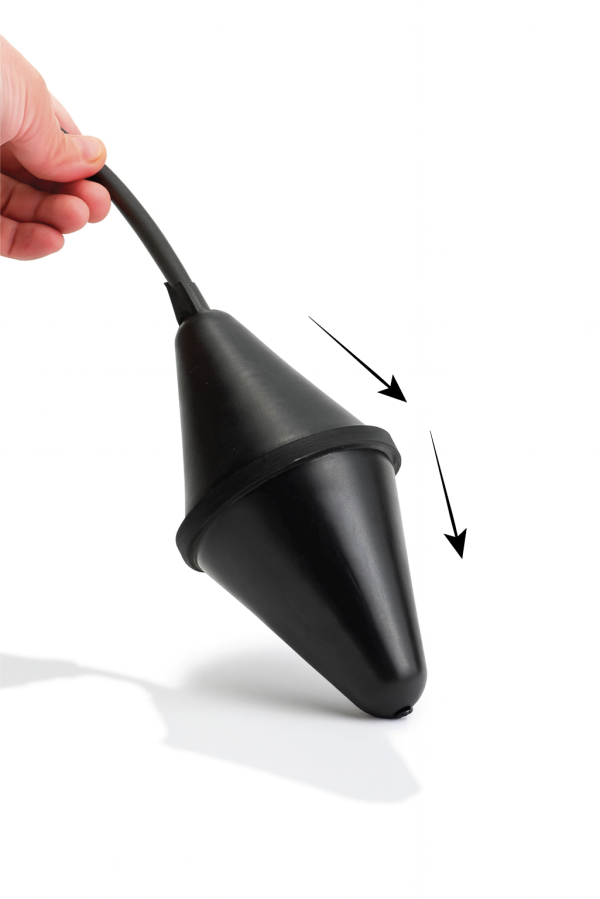

Vidange ou RemplissageLe régulateur de niveau SOBA EX fonctionne selon le principe de la détection de niveau par basculement.
Le flotteur est équipé d’un câble à trois conducteurs (COM, NO, NC), permettant de sélectionner le mode de fonctionnement lors du câblage : Utilisé en binôme avec un autre flotteur du même type, il permet de réguler les niveaux minimum et maximum d'une cuve.
|

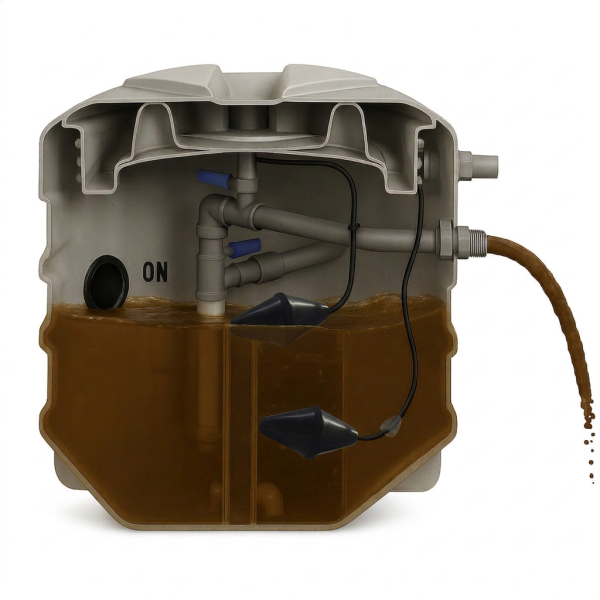

En mode vidange, l'interrupteur de niveau actionne le démarrage de la pompe en position haute (anti-débordement). Un courant électrique passe à travers le flotteur jusqu'à l'appareil connecté (relais de contrôle, pompes, vannes, alarmes).
Une fois la cuve vide, l'interrupteur de niveau coupe le circuit électrique pour protéger les équipements (pompes) en absence d'eau dans la cuve.

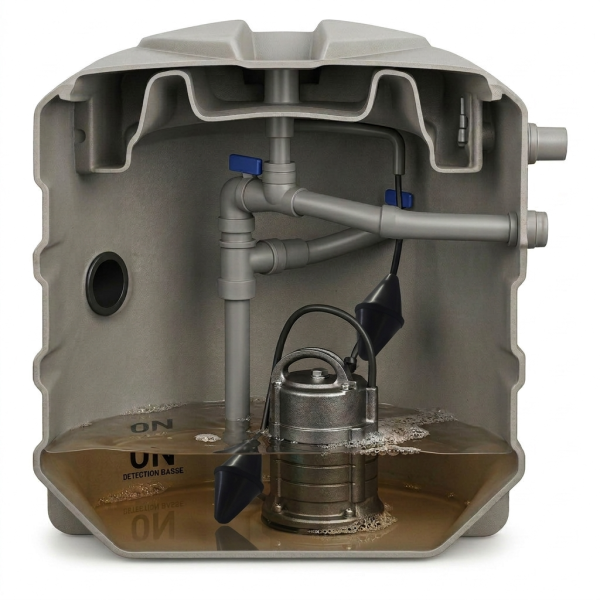

En mode remplissage, Le circuit électrique à l'intérieur de l'interrupteur se ferme (NC) lorsque l'interrupteur est en position basse. Ainsi, la pompe démarre pour remplir la cuve.
Positionnement du lestLe déclenchement de la poire de niveau (angle de commuatation) peut varier en fonction de l'agitation du liquide, du débit de remplissage/vidange mais surtout en fonction du positionnement du lest ou point de fixation. En effet, la longueur du câble entre le contrepoids et l'interrupteur à flotteur détermine la quantité de liquide qui s'élève ou s'abaisse pour amener l'interrupteur à flotteur à changer d'état. |
Vous avez la possibilité d’ajuster le contrepoids sur le câble de l’appareil. Ainsi plus la distance entre le lest et le flotteur est grande, plus la différence de niveaux sera importante et par conséquent, plus l’angle de commutation sera grand.
Cela permet au flotteur de s'adapter à d'éventuelles turbulences dans le liquide mais également au flotteur de travailler dans un large éventail de densités.

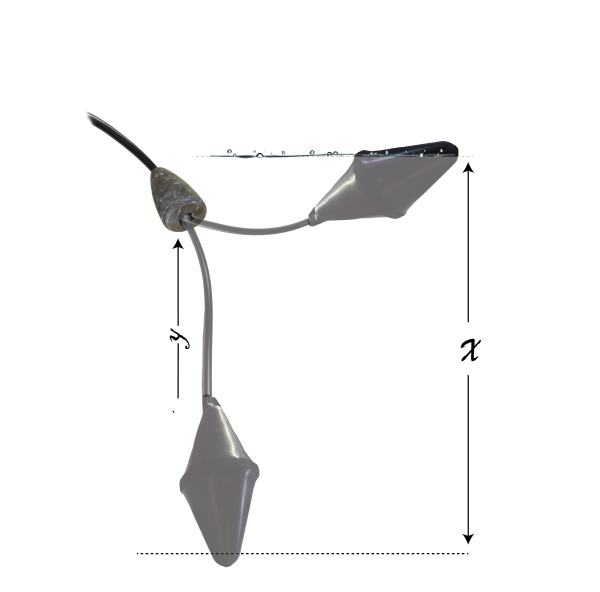

Voici ci-dessous des valeurs données à titre indicatifs pour le régulateur de niveau SOBA EX avec une longueur de câble minimale et maximale pour assurer un fonctionnement correct :
Valeur min. Y = 10cm > X ≈ 25-30 CM
Valeur max. Y = 30cm > X ≈ 45-50 CM

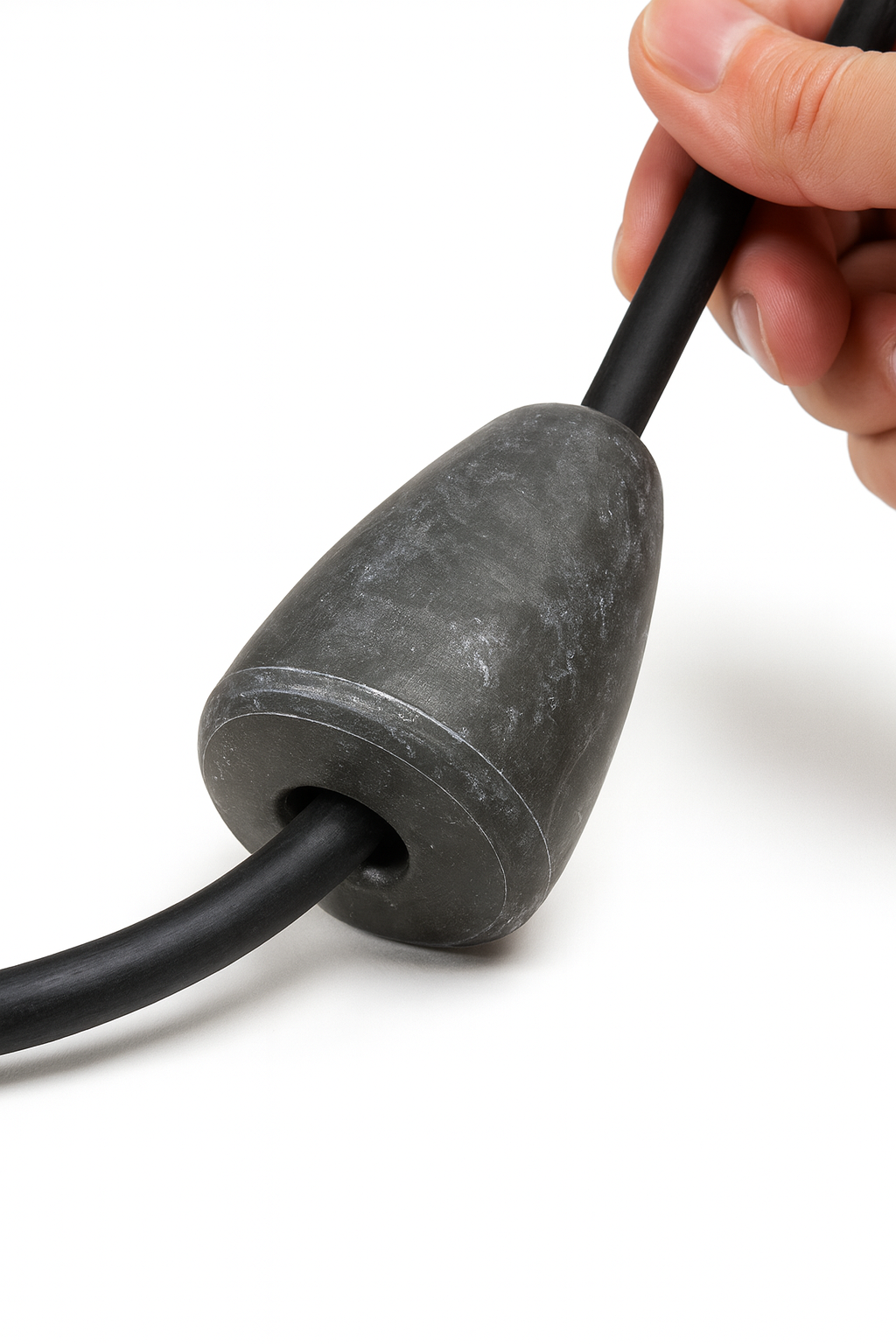

Afin d’ajuster le lest sur le câble, il vous suffit de tirer sur le lest plastique ou résine afin de le déclipser de la bague de serrage ou joint torique. Ensuite, faites glisser la bague de serrage/joint torique à l'endroit souhaité et replacez le lest dessus, de sorte que le poids soit bloqué sur le câble.
|
Fixation du flotteurLa poire de niveau peut être suspendue via la gaine du câble, en utilisant l'accessoire de fixation FIXCAB, qui permet de fixer correctement le câble électrique à la hauteur désirée et permet un réglage précis à tout moment. Attention à l'utilisation de colliers ou autres éléments lors de la fixation qui peuvent blesser le câble et détériorer l'appareil en laissant rentrer l'eau à l'interieur de la poire de niveau par capillarité.
|

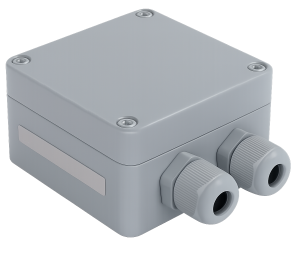

Raccordement électriqueDans les espaces extérieurs ou humides, le raccordement électrique de la poire de niveau doit être étanche et correctement isolé dans une boîte hermétique, empêchant ainsi l'eau ou d'autres contaminants de pénétrer dans le câble. Cela permet de prévenir les infiltrations d’eau qui pourraient compromettre la sécurité des raccordements électriques ainsi que la durée de vie du flotteur. La boîte de raccordement électrique ne doit jamais être placée à l’intérieur de la cuve. Le câble et son capillaire peuvent être rallongés à l'aide d'un câble de signal standard. Nous équipons nos flotteurs avec la longueur de câble que vous souhaitez pour éviter des raccords qui nuiraient à leur fonctionnement. |

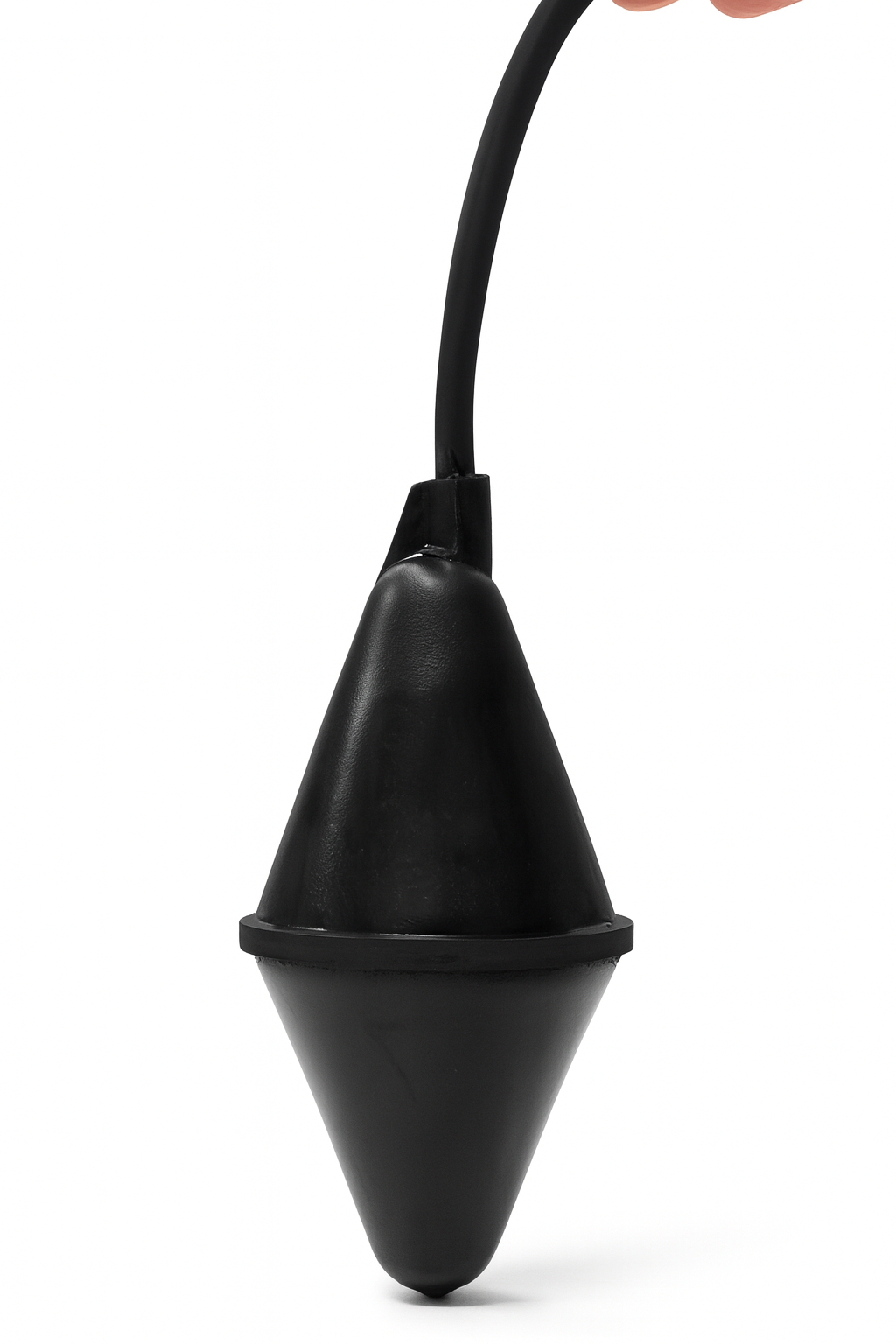

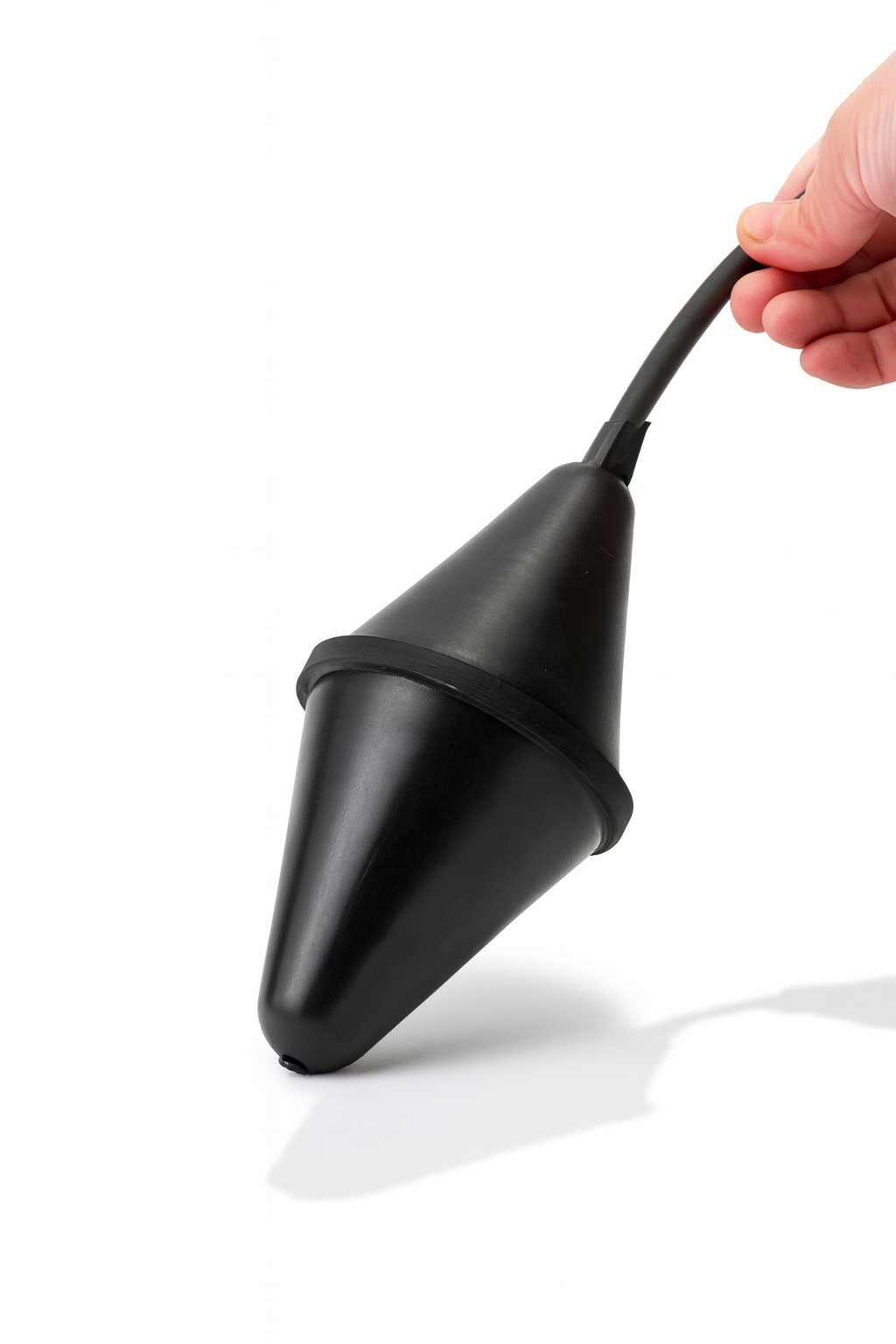

La forme de la poire de niveau SOBA EX est spécialement étudiée pour éviter l’accumulation d’impuretés sur son corps, préservant ainsi ses performances et sa longévité dans le temps. Aucun entretien n'est requis.

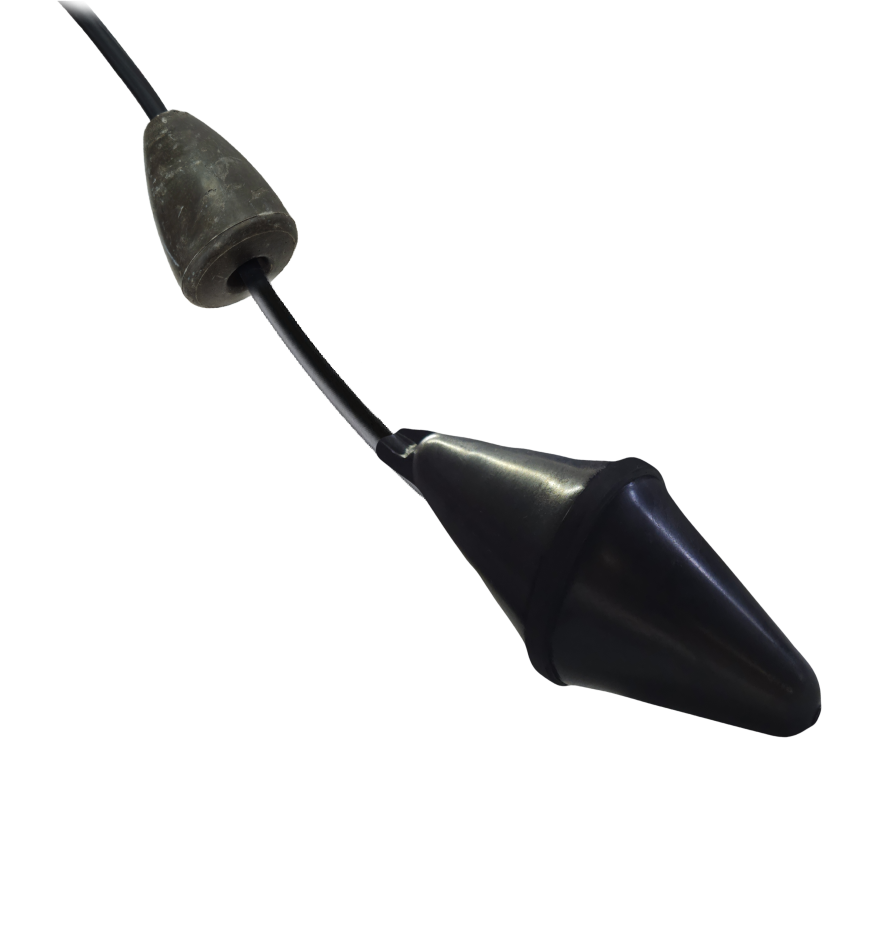

Le régulateur de niveau SOBA EX est équipé en série d'un lest en résine chargé 250 g indispensable au bon fonctionnement du flotteur. Il détermine le point de rotation suivant les niveaux de liquides souhaités.

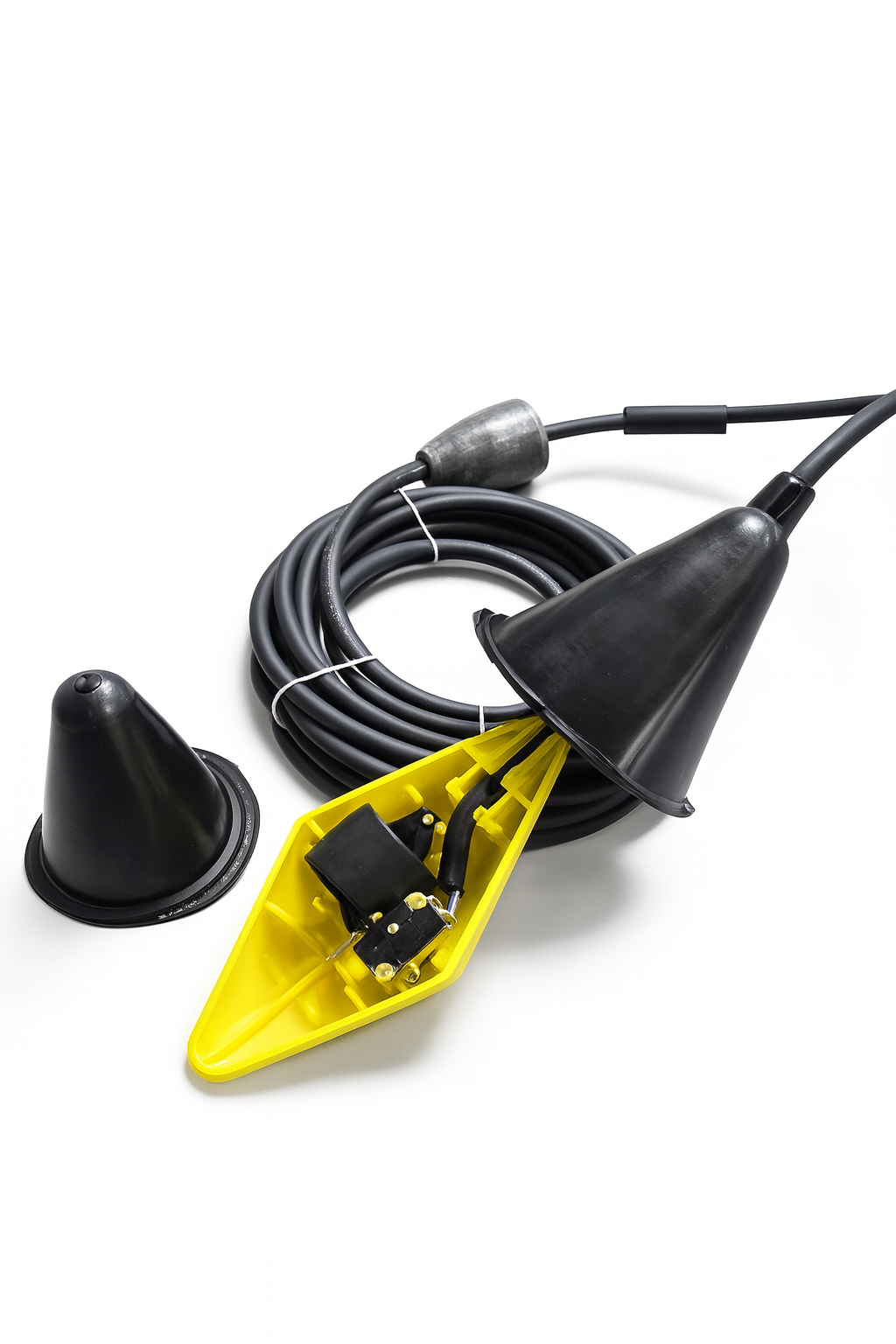

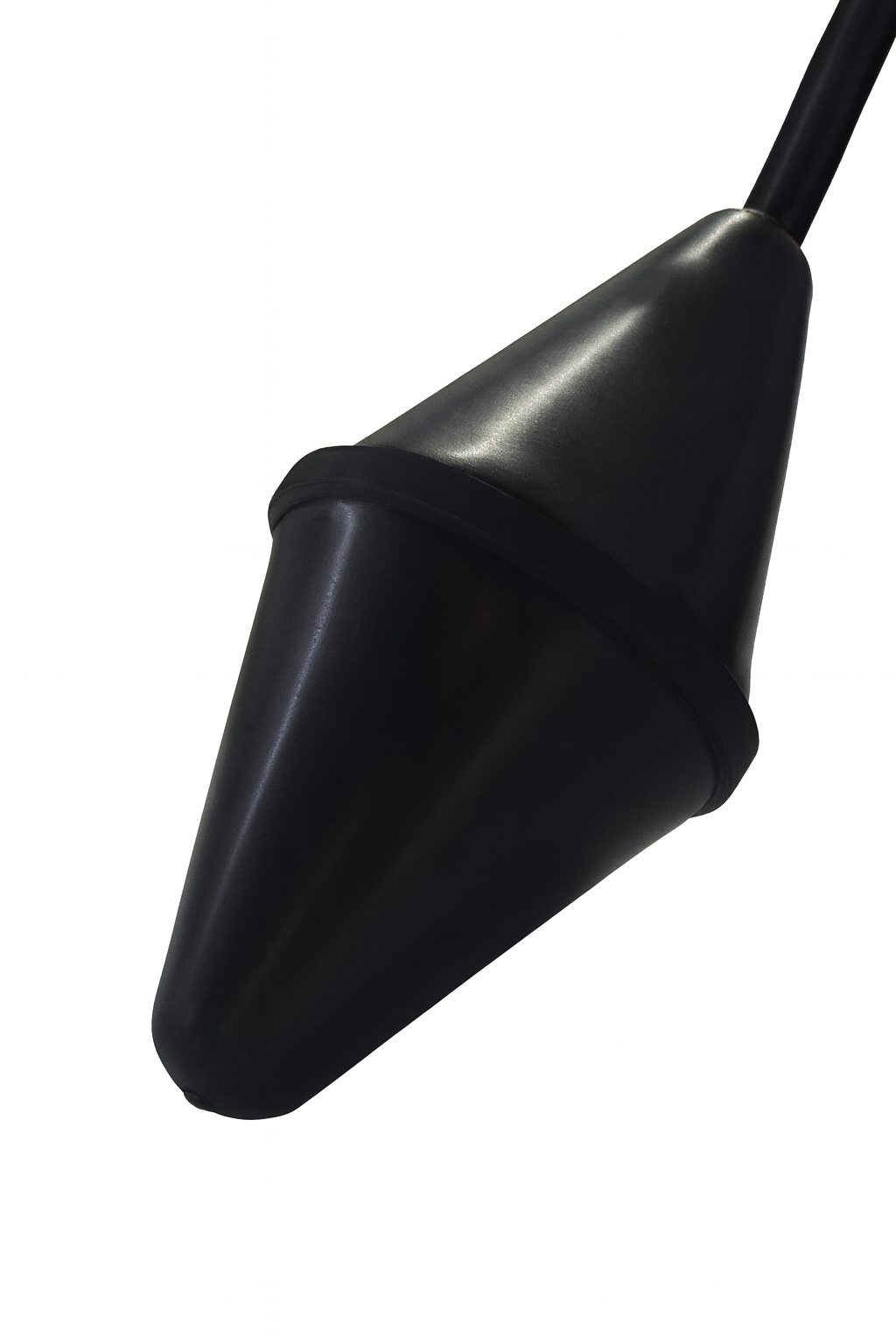

Grâce à sa double enveloppe HR HY (Haute Résistance HYpalon) vulcanisée sous presse, le régulateur de niveau à flotteur SOBA EX certifié ATEX assure une régulation de niveau dans des mélanges liquides agressifs en toute fiabilité.
Accessoire de fixation vivement conseillé pour tous les flotteurs suspendus.
Relais de contrôle de niveau avec alarme.

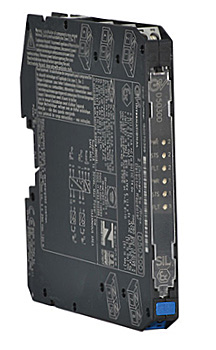

Relais de sécurité intrinsèque qui doit être associé obligatoirement aux appareils certifiés ATEX.
Afin de définir au mieux le flotteur à poire de niveau adapté à votre besoin, ATMI propose une large gamme de contacteurs de niveau pour liquides et solides dans diverses applications.
