Détecteur de niveau pour cuves à passages etroits

Description :

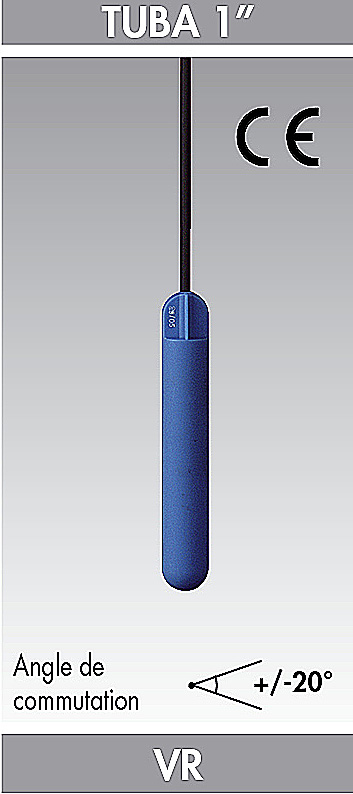

TUBA 1"

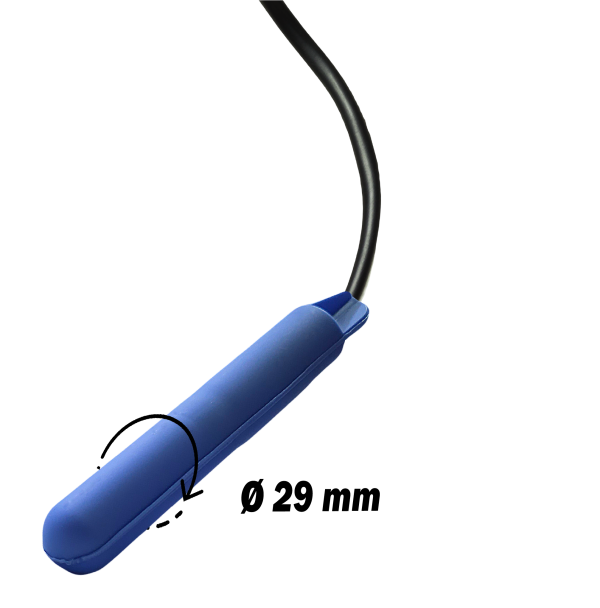

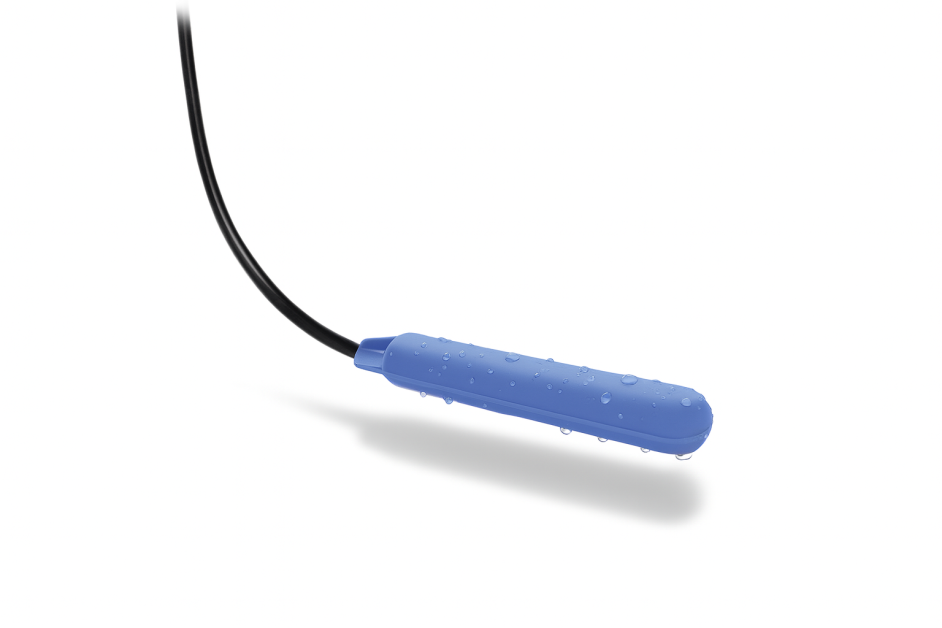

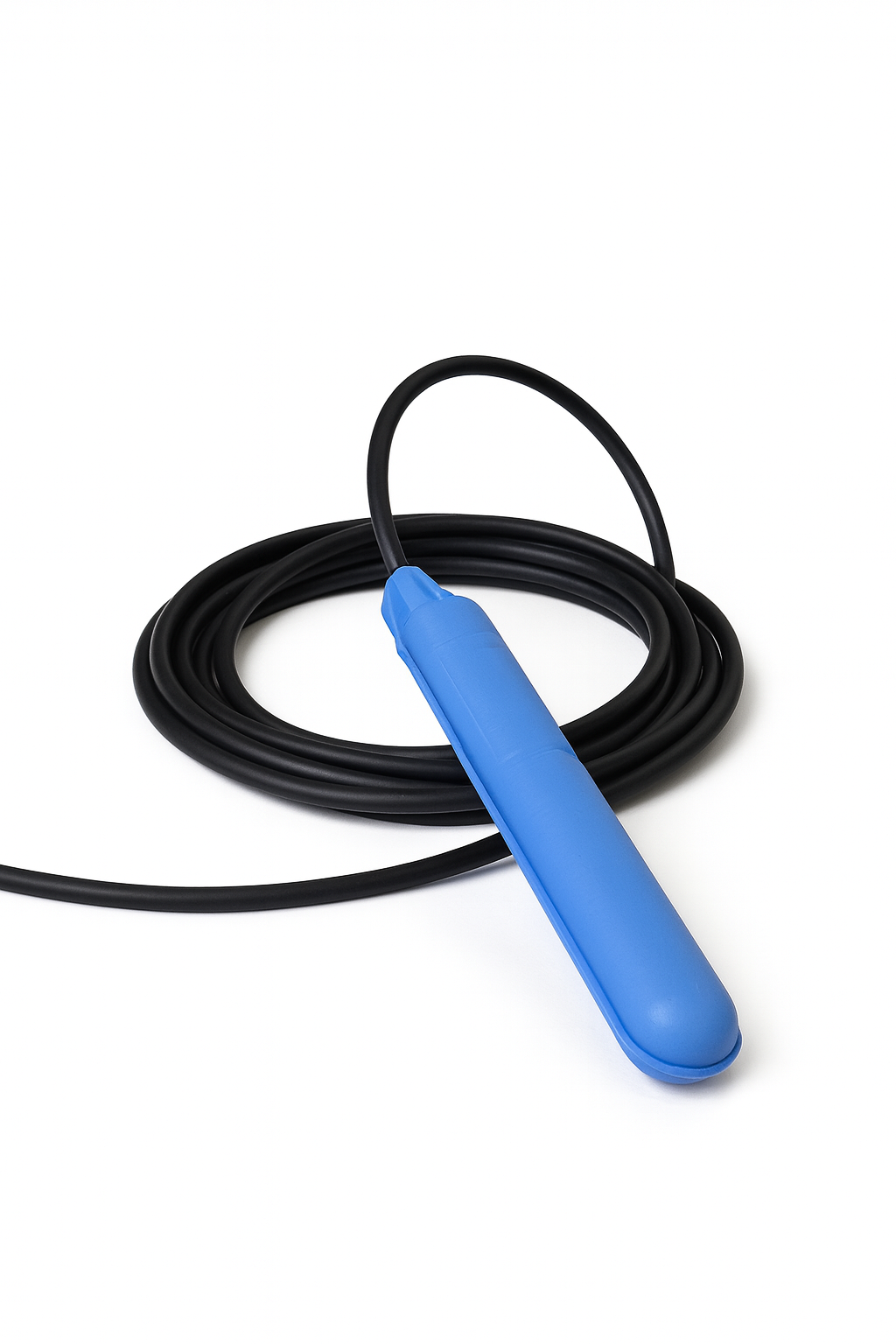

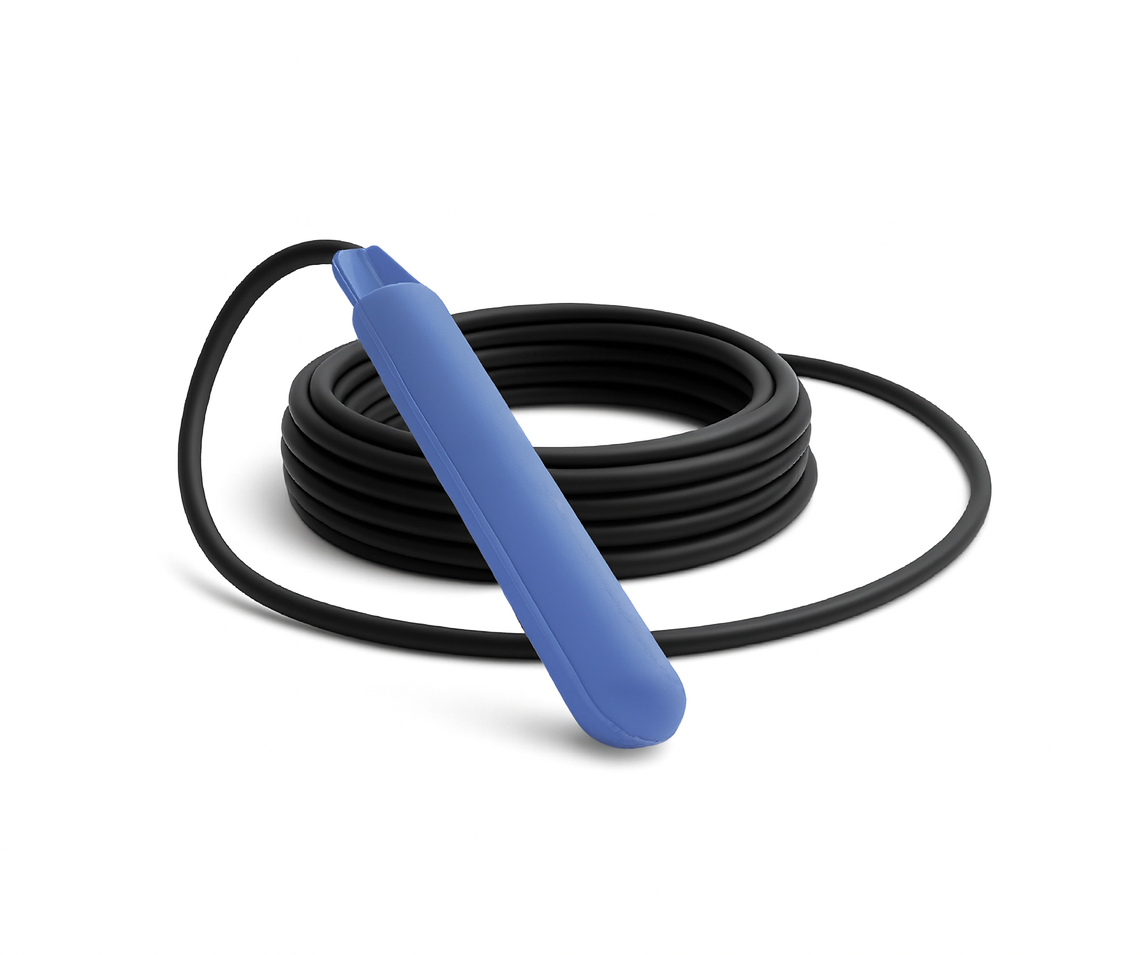

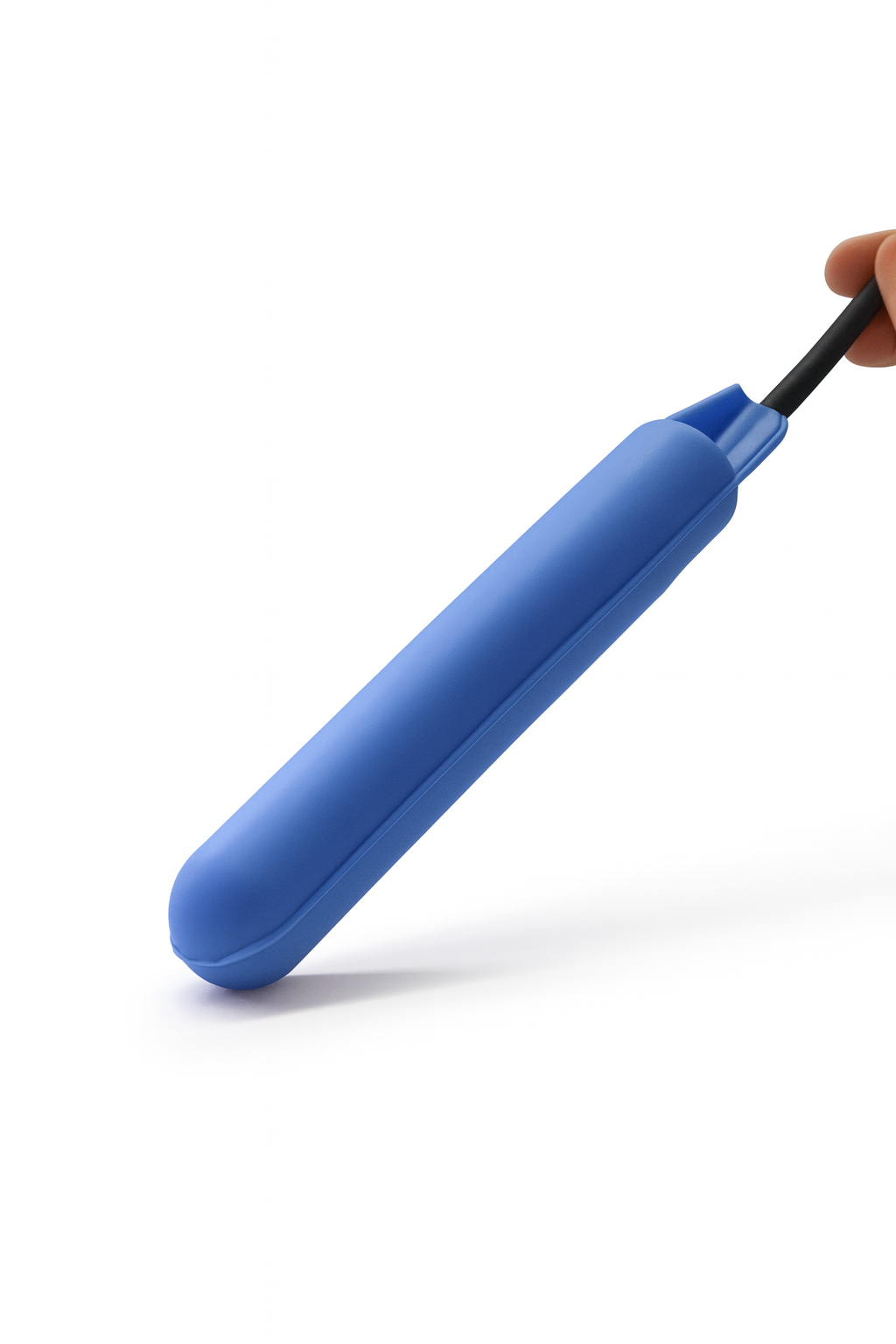

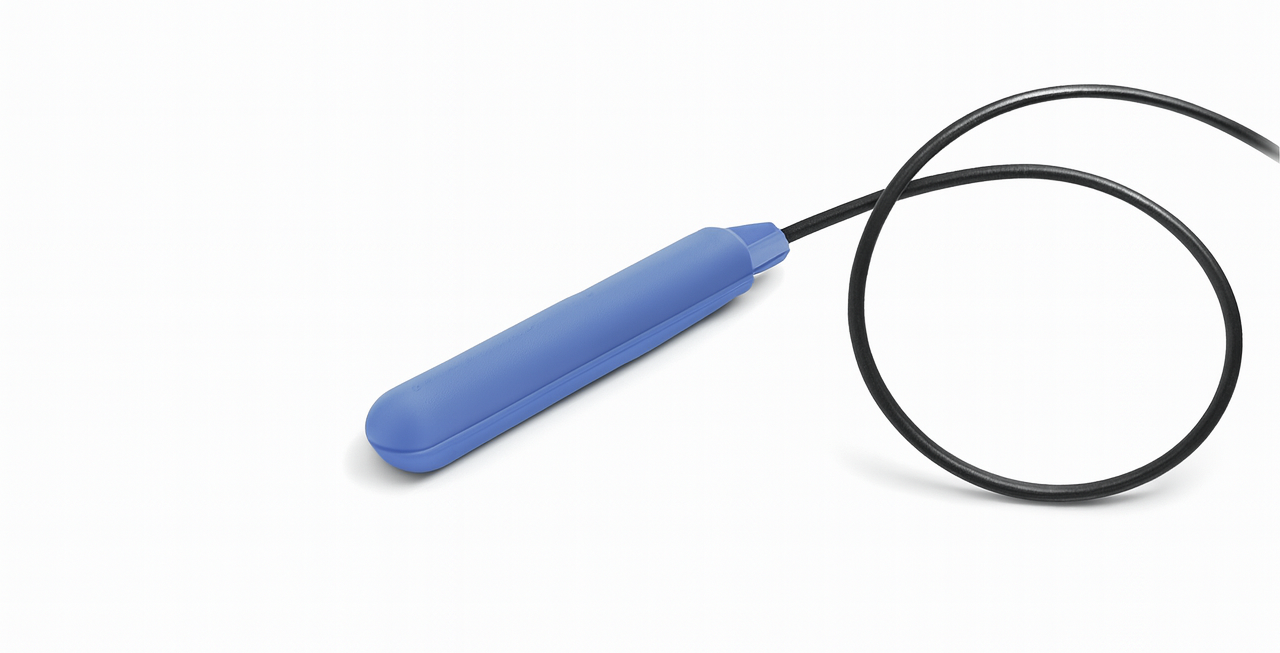

Ce détecteur de niveau à flotteur tubulaire de petite taille est spécialement conçu pour les citernes, réservoirs et cuves à passages étroits.

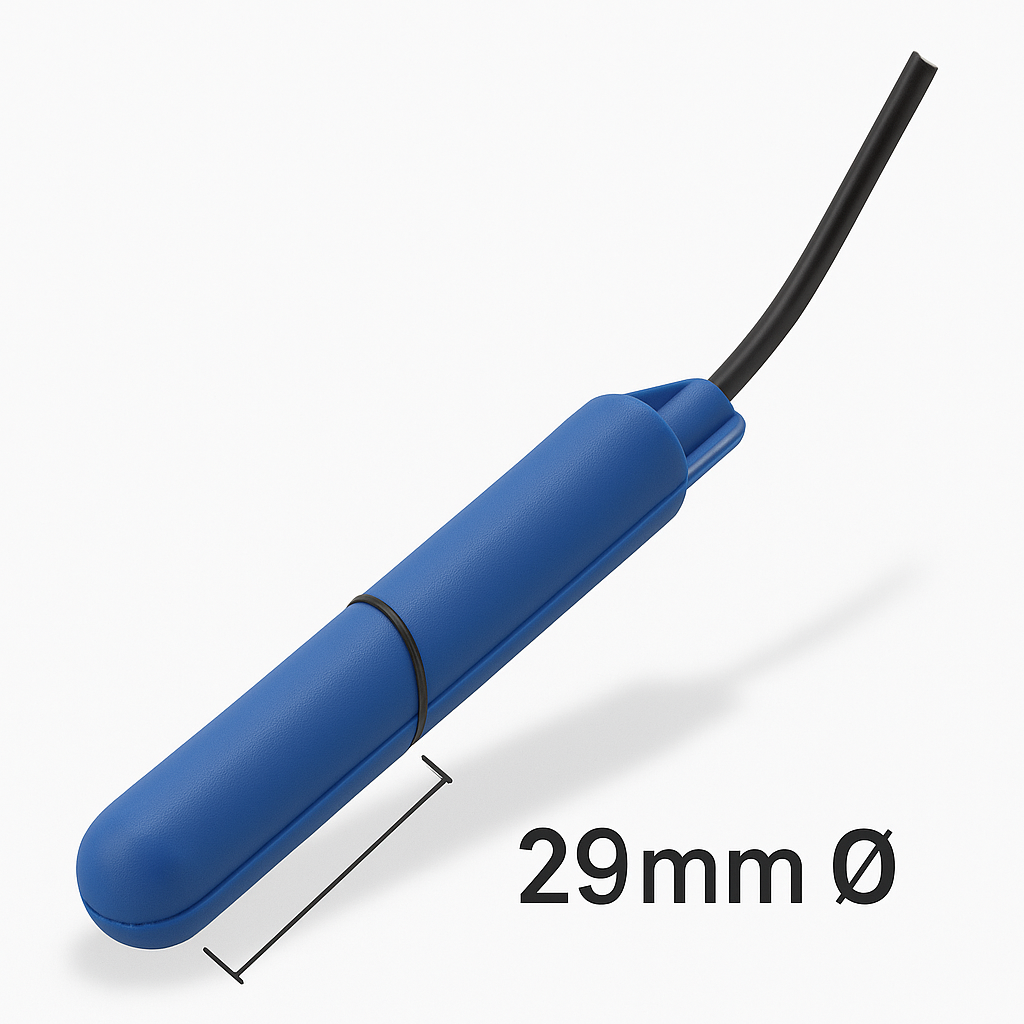

Le faible diamètre de ce flotteur (Ø 29 mm) permet son introduction par de petits orifices souvent placés sur les parois verticales des cuves.

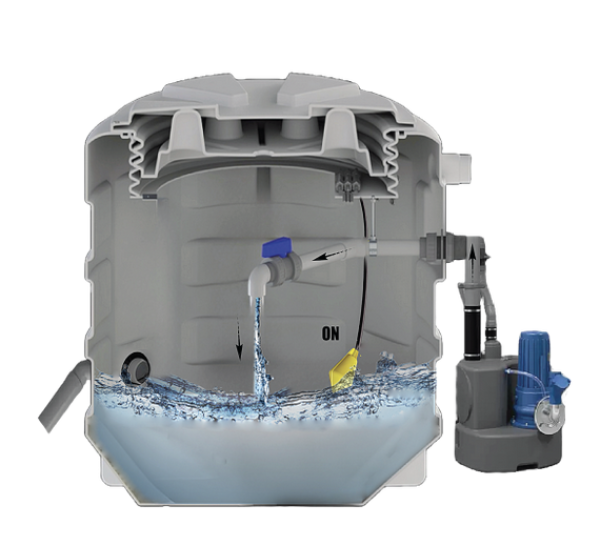

Sous la poussée des liquides, le basculement du flotteur actionne un contact relié à une armoire de commande, fermant ou ouvrant le circuit d'alimentation de pompes ou de tous autres asservissements.

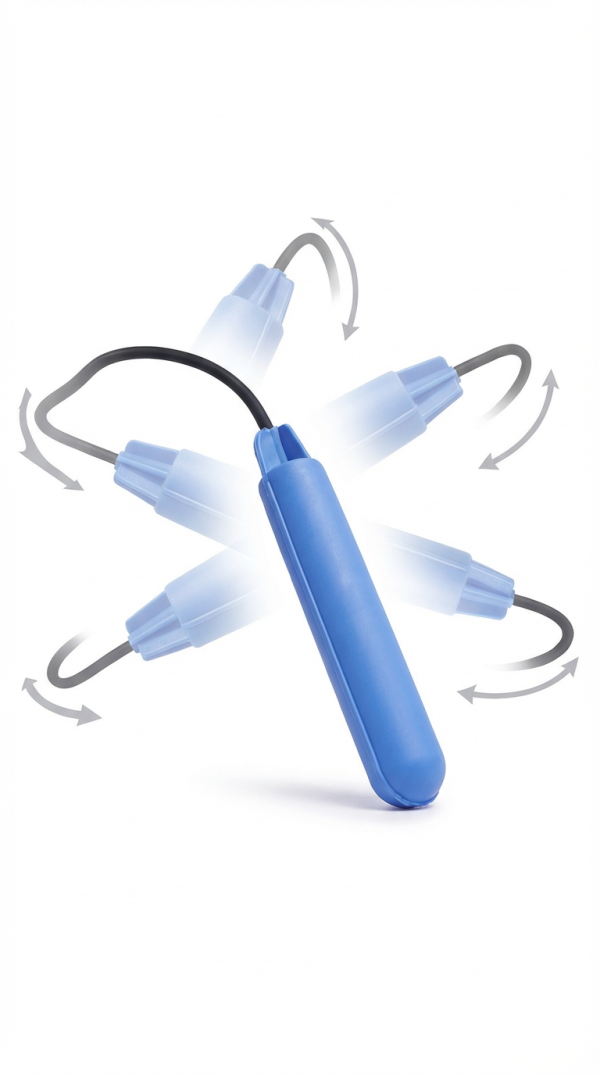

Son angle de commutation de +/- 20º permet une régulation de niveau très précise. Un modèle similaire a été conçu pour des liquides très agressifs, tel que par exemple l'acide sulfurique et/ou atteignant des températures allant jusqu'à 125°C. Voir le détecteur de niveau TUBA 125 C.

ATMI
 Fiche technique détecteur de niveau TUBA 1´´  (PDF 486Ko)

Installation :

Le détecteur de niveau TUBA 1'' peut être installé de trois façons différentes :

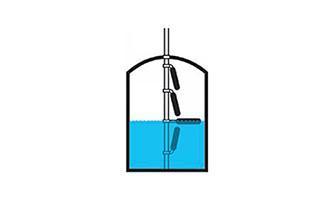

Fixé sur une canne verticale placée à l'intérieur des réservoirs

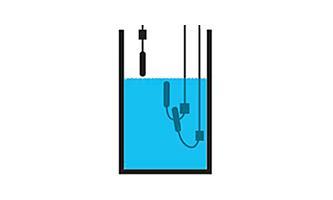

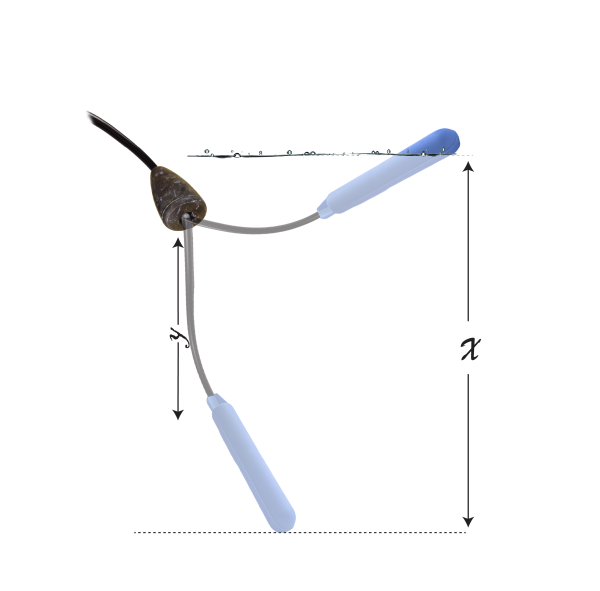

Avec lest sur le câble

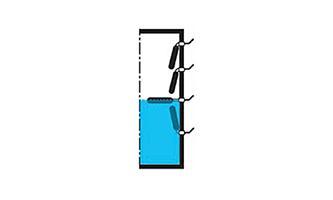

Fixé sur les parois des cuves
à l'aide d'un presse-étoupe

Avantages :

ECONOMIQUE

ECOLOGIQUE

FIABLE

ETANCHE

FAIBLE DIAMETRE

PERSONNALISABLE

Caractéristiques techniques :

Angle de fonctionnement +/- 20°
Densités de fluides admissibles 0,75 à 1,50
Caractéristiques électriques 250 VCA /VCC 50/60 Hz
Pouvoir de coupure 12 (6) A (12 A résistifs – 6 A inductifs)
Pression de service admissible 5,5 bars
Température maxi 85 °C
Indice de protection IP 68
Enveloppe tubulaire Polypropylène copolymère
Câble 3 conducteurs 0.75 mm² Néoprène
Poids flotteur sans câble 60 g

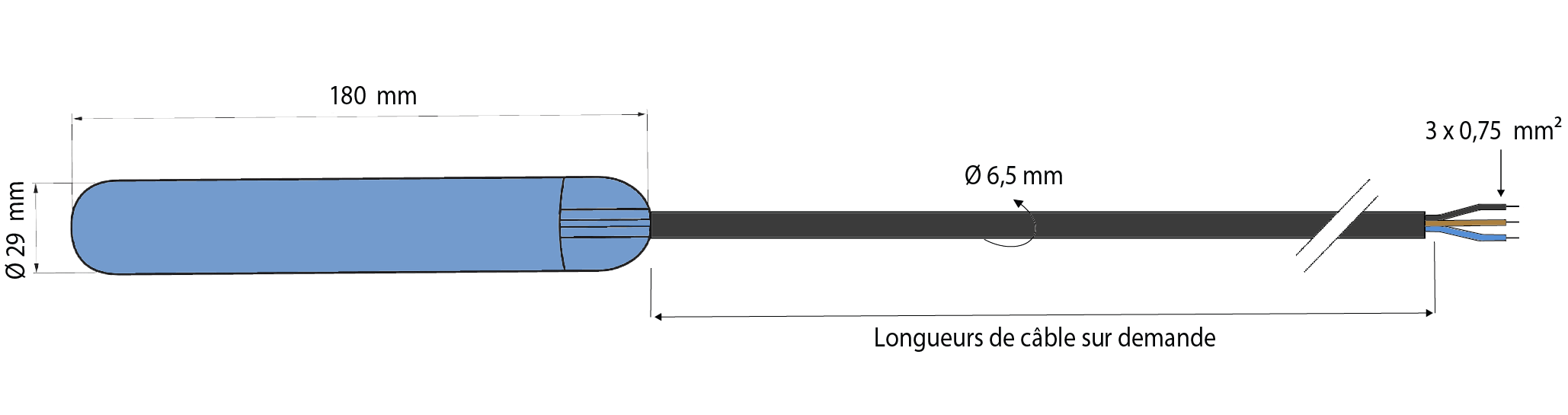

Dimenssion Haut : 180 mm - Diam : 29 mm
Lest 175 g résine chargée
Longueurs de câble (série) 2, 3, 5, 6, 10, 20 m

Accessoire(s) recommandé(s) :

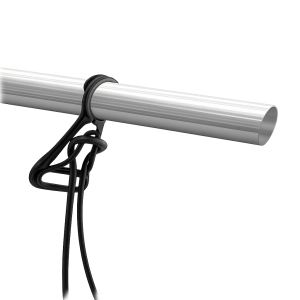

FIXCAB

Accessoire de fixation vivement conseillé pour tous les flotteurs suspendus.

  • Evite les risques de détérioration du câble
  • Simplicité d'installation
  • Réglage précis à tout moment
FIXCAB





ATMI
 Fiche technique accessoire FIXCAB  (PDF 335Ko)

LESTS AJUSTABLES

Les lests réglables sont indispensables au bon fonctionnement des flotteurs.

  • Définissent le point de rotation du flotteur.
  • Permettent au flotteur de travailler dans un large éventail de densités
  • Réglage précis à tout moment pour s'adapter à d'éventuelles turbulences dans le liquide
LESTS EXTERNES





ATMI

Documentation(s) à télécharger :
