Interrupteur de niveau à flotteur

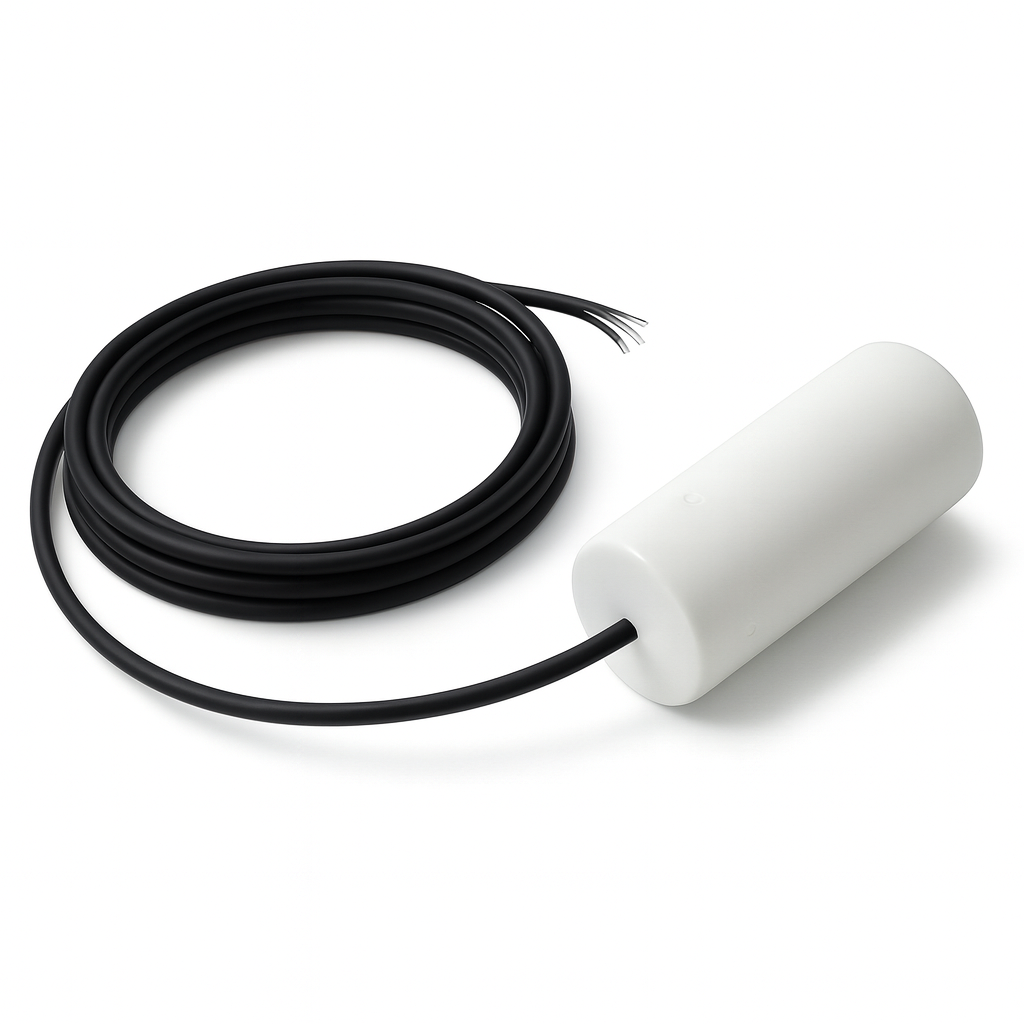

Le flotteur à poire de niveau TUBA 150 C est un détecteur de niveau tubulaire spécialement conçu pour les environnements industriels les plus extrêmes, impliquant des liquides très agressifs ou des températures particulièrement élevées, jusqu’à 150 °C.
Grâce à sa conception renforcée, associant un câble en FEP et une enveloppe en PTFE (Téflon), il offre une résistance exceptionnelle et garantit une durabilité maximale même en présence de milieux fortement oxydants ou de solvants puissants aux produits chimiques corrosifs tels que l’acide sulfurique, le toluène ou d’autres liquides industriels concentrés.

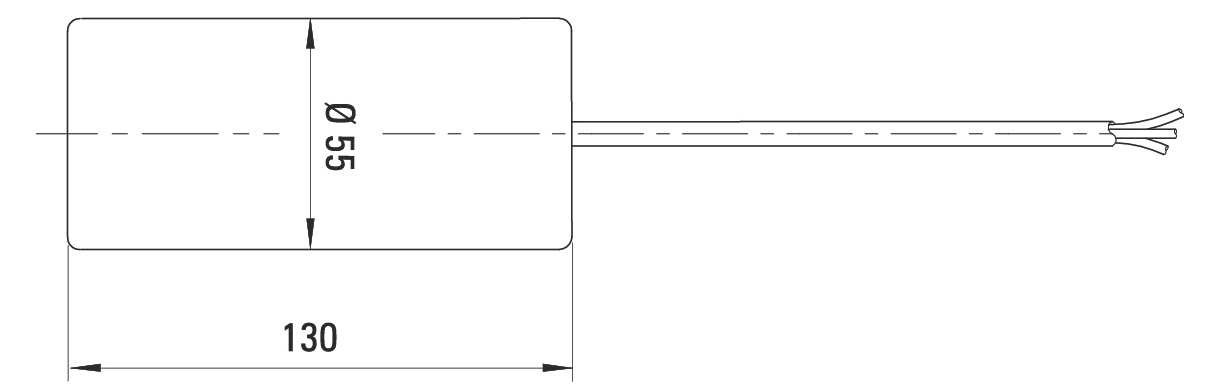

Doté d’un faible diamètre (Ø 40 mm), le détecteur de niveau tubulaire TUBA 150 C peut être installé facilement dans des cuves à accès réduit ou via de petits orifices latéraux, là où d’autres détecteurs de niveau ne peuvent être utilisés.
Robuste, fiable et parfaitement adapté aux environnements thermiques extrêmes, le détecteur de niveau tubulaire TUBA 150 C constitue la solution idéale pour la régulation de niveau en milieux chimiques et haute température, tout en assurant un fonctionnement stable et précis.
Téléchargez cette documentation et conservez les informations les plus importantes à portée de main.
pdf : 0 bytes
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Vidange ou RemplissageLe détecteur de niveau TUBA 150 C fonctionne selon le principe de la détection de niveau par basculement.
Le flotteur est équipé d’un câble à trois conducteurs (COM, NO, NC), permettant de sélectionner le mode de fonctionnement lors du câblage : Utilisé en binôme avec un autre flotteur du même type, il permet de réguler les niveaux minimum et maximum d'une cuve.
|

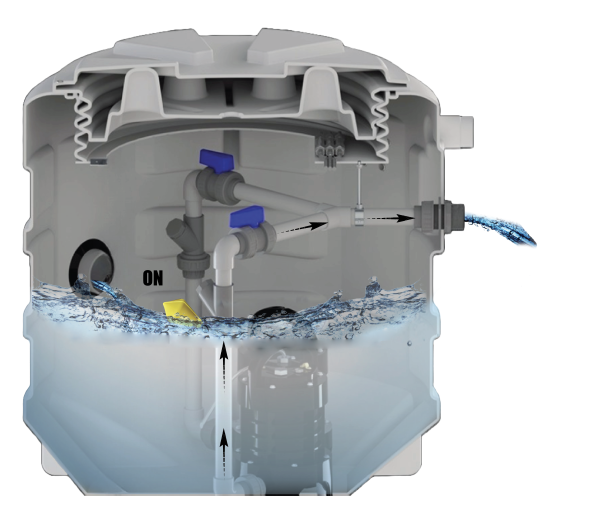

En mode vidange, le détecteur de niveau actionne le démarrage de la pompe en position haute (anti-débordement). Un courant électrique passe à travers le flotteur jusqu'à l'appareil connecté (relais de contrôle, pompes, vannes, alarmes).
Une fois la cuve vide, l'interrupteur de niveau coupe le circuit électrique pour protéger les équipements (pompes) en absence d'eau dans la cuve.

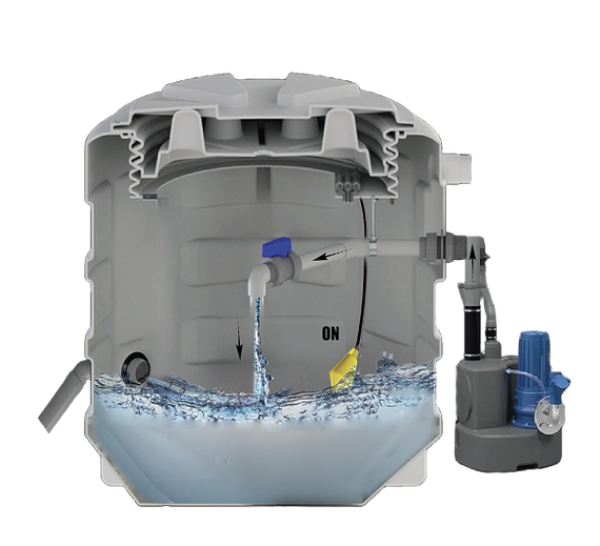

En mode remplissage, Le circuit électrique à l'intérieur de l'interrupteur se ferme (NC) lorsque l'interrupteur est en position basse. Ainsi, la pompe démarre pour remplir la cuve.
Positionnement du lestLe déclenchement de la poire de niveau (angle de commuatation) peut varier en fonction de l'agitation du liquide, du débit de remplissage/vidange mais surtout en fonction du positionnement du lest ou point de fixation. En effet, la longueur du câble entre le contrepoids et l'interrupteur à flotteur détermine la quantité de liquide qui s'élève ou s'abaisse pour amener l'interrupteur à flotteur à changer d'état. Vous avez la possibilité d’ajuster le contrepoids sur le câble de l’appareil pour optimiser son fonctionnement. |
Vous avez la possibilité d’ajuster le contre poids sur le câble de l’appareil, ainsi plus la distance entre le lest et le flotteur est grande, plus la différence de niveaux sera importante par conséquence plus l’angle de commutation sera grand.
Cela permet au flotteur de s'adapter à d'éventuelles turbulences dans le liquide mais également au flotteur de travailler dans un large éventail de densités.

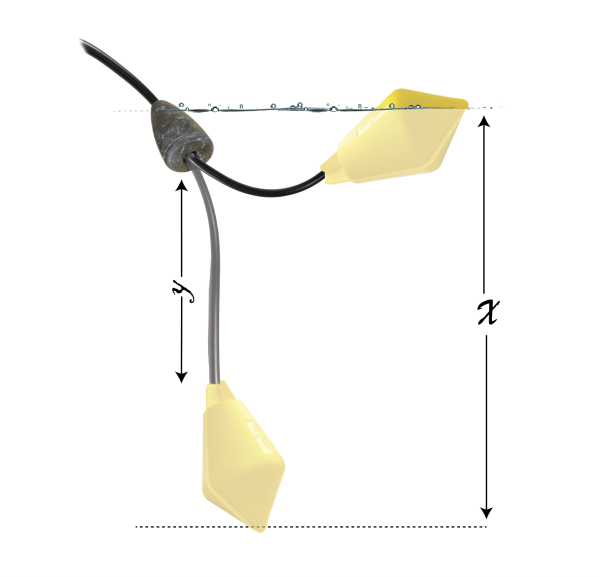

Voici ci-dessous des valeurs données à titre indicatifs pour le BIP STOP avec une longueur de câble minimale et maximale pour assurer un fonctionnement correct :
Valeur min. Y = 10cm > X ≈ 30-35 CM
Valeur max. Y = 30cm > X ≈ 60-65 CM
Afin d’ajuster le lest sur le câble, il vous suffit de tirer sur le lest plastique ou résine afin de le d’éclipser de la bague de serrage ou joint torique. Ensuite, faites glisser la bague de serrage/joint torique à l'endroit souhaité et replacez le lest dessus, de sorte que le poids soit bloqué sur le câble.
|

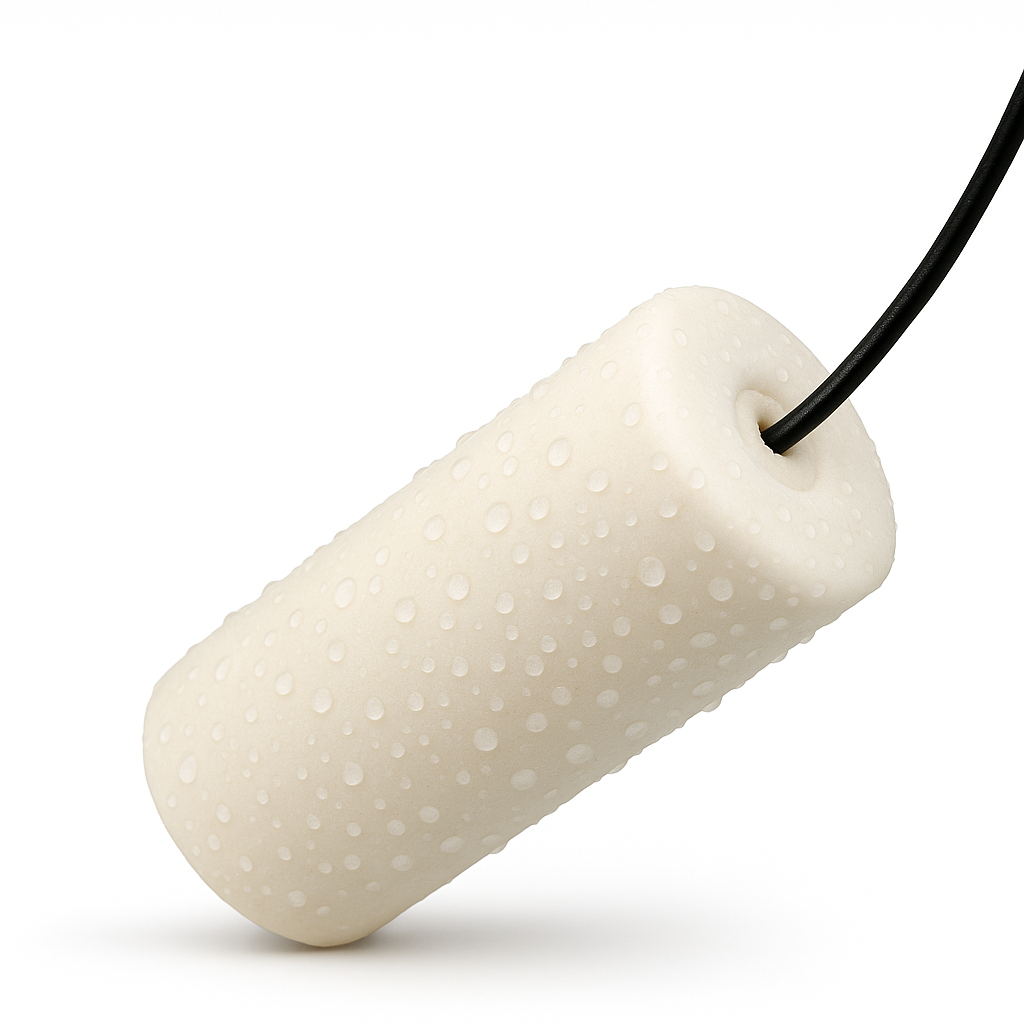

Fixation du flotteurLa poire de niveau peut être suspendue via la gaine du câble, en utilisant l'accessoire de fixation FIXCAB, qui permet de fixer correctement le câble électrique à la hauteur désirée et permet un réglage précis à tout moment. Attention à l'utilisation de colliers ou autres éléments lors de la fixation qui peuvent blesser le câble et détériorer l'appareil en laissant rentrer l'eau à l'interieur de la poire de niveau par capillarité.
|

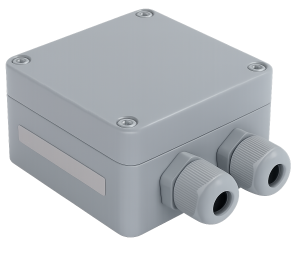

Raccordement électriqueDans les espaces extérieurs ou humides, le raccordement électrique de la poire de niveau doit être étanche et correctement isolé dans une boîte hermétique, empêchant ainsi l'eau ou d'autres contaminants de pénétrer dans le câble. Cela permet de prévenir les infiltrations d’eau qui pourraient compromettre la sécurité des raccordements électriques ainsi que la durée de vie de du flotteur. La boîte de raccordement électrique ne doit jamais être placée à l’intérieur de la cuve. Le câble et son capillaire peuvent être rallongés à l'aide d'un câble de signal standard. Nous équipons nos flotteurs avec la longueur de câble que vous souhaitez pour éviter des raccords qui nuiraient à leur fonctionnement.
|
Accessoire de fixation vivement conseillé pour tous les flotteurs suspendus.
Relais de contrôle de niveau avec alarme.
Les lests réglables sont indispensables au bon fonctionnement des flotteurs.
Afin de définir au mieux le flotteur à poire de niveau adapté à votre besoin, ATMI propose une large gamme de contacteurs de niveau pour liquides et solides dans diverses applications.
