Le SOLIBA E est un détecteur de niveau haut destiné aux zones non explosibles. Il assure en toute sécurité l’arrêt du remplissage des cellules de stockage et des silos.

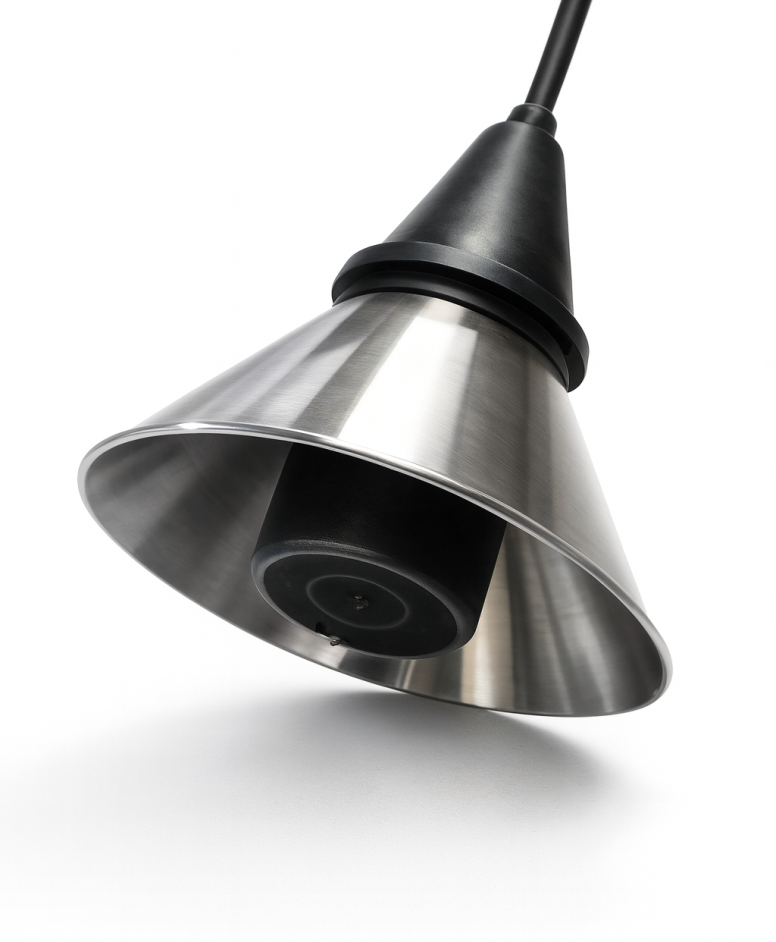

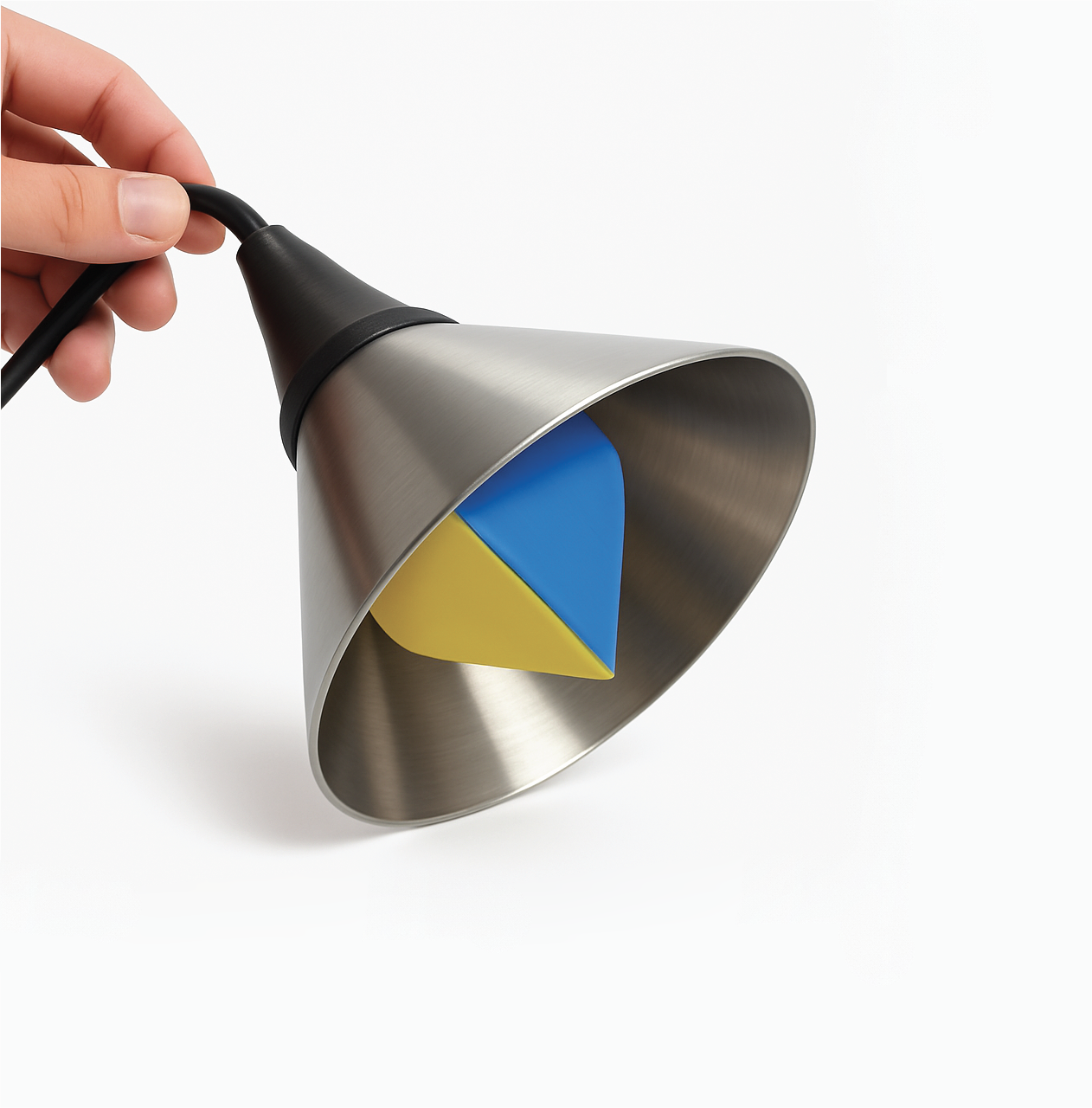

Cette version est spécialement conçue pour la détection de produits pulvérulents très légers. Elle associe le détecteur SOLIBA à un entonnoir en aluminium, qui augmente significativement la surface de contact avec la matière.
Contrairement au SOLIBA standard, cette surface élargie permet au produit de s’appuyer plus facilement sur le détecteur, améliorant ainsi la sensibilité et la fiabilité de la détection, même avec des matériaux à très faible densité apparente.
Une solution idéale pour les poudres fines, légères et peu cohésives, là où une surface de contact standard serait insuffisante.
Téléchargez cette documentation et conservez les informations les plus importantes à portée de main.
pdf : 1.61 MB
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|

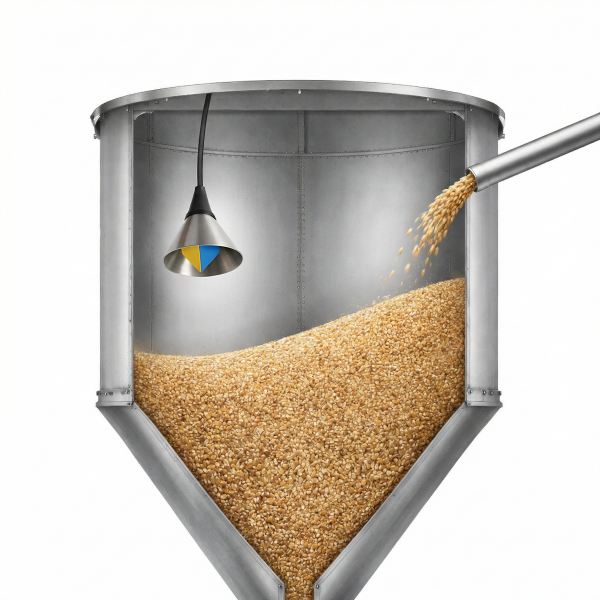

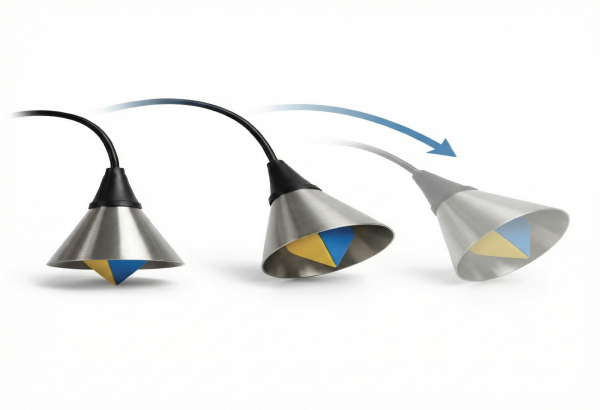

Sécuriser les installations par inclinaisonInstallé à l’intérieur du silo, de la trémie ou de la cellule de stockage, il est suspendu au bout de son câble électrique. Lors du remplissage, le produit en vrac (grains, poudres, granulés, etc.) forme un talus. Lorsque le talus atteint le détecteur, il provoque son basculement. Le changement d’inclinaison active alors un contact électrique, qui envoie un signal d’arrêt ou de commande à l’automatisme (ex. arrêt du remplissage, déclenchement d’une alarme, etc.).
|
Le déclenchement du détecteur de niveau (angle de commutation) peut varier en fonction de la position de celui ci par rapport au talus formé par le produit en vrac, mais surtout en fonction du positionnement du lest ou du point de fixation.
Vous avez la possibilité d’ajuster le point de fixation ou le contre-poids sur le câble de l’appareil. Ainsi plus la distance entre le lest et le détecteur est grande, plus l’angle de commutation sera grand, et par conséquence plus la détection de niveau sera tardive.
Afin d’ajuster le lest sur le câble, il vous suffit de tirer sur le lest plastique ou résine afin de l’éclipser de la bague de serrage ou du joint torique. Ensuite, faites glisser la bague de serrage / joint torique à l'endroit souhaité et replacez le lest dessus, de sorte que le poids soit bloqué sur le câble.

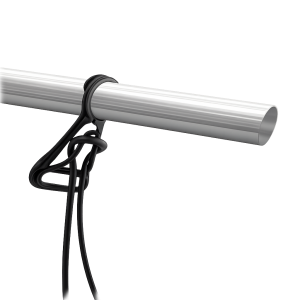

Fixation du détecteurLa poire de niveau peut être suspendue via la gaine du câble, en utilisant un support ou l'accessoire de fixation, FIXCAB, qui permet de fixer correctement le câble électrique à la hauteur désirée et permet un réglage précis à tout moment. Attention à l'utilisation de colliers ou autres éléments lors de la fixation, qui peuvent blesser le câble et détériorer l'appareil en laissant rentrer l'eau à l'intérieur de la poire de niveau par capillarité.
|

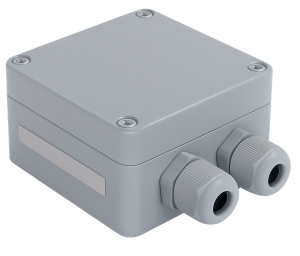

Dans les espaces extérieurs ou humides, le raccordement électrique de la poire de niveau doit être étanche et correctement isolé dans une boîte hermétique, empêchant ainsi l'eau ou d'autres contaminants de pénétrer dans le câble. Cela permet de prévenir les infiltrations d’eau qui pourraient compromettre la sécurité des raccordements électriques ainsi que la durée de vie du flotteur. La boîte de raccordement électrique ne doit jamais être placée à l’intérieur de la cuve. Le câble et son capillaire peuvent être rallongés à l'aide d'un câble de signal standard. Nous équipons nos flotteurs avec la longueur de câble que vous souhaitez pour éviter des raccords qui nuiraient à leur fonctionnement. |
Le SOLIBA E constitue une solution mécanique simple et fiable pour sécuriser vos installations par rapport à d'autres types d'équipements comme les lames vibrantes, sondes capacitives, ultrasons, radars, etc.
Le SOLIBA E est également proposé en version certifiée ATEX (SOLIBA E EX P), permettant son utilisation en zones à atmosphères explosibles liées à la présence de poussières.
Cette version répond aux exigences de sécurité des environnements industriels sensibles tels que les silos à grains, les installations de stockage de pulvérulents ou les unités de transformation.
✔ Performance de détection du SOLIBA E, même pour les produits très légers
✔ Installation conforme aux réglementations ATEX
✔ Sécurité renforcée pour les zones à risque d’explosion de poussières

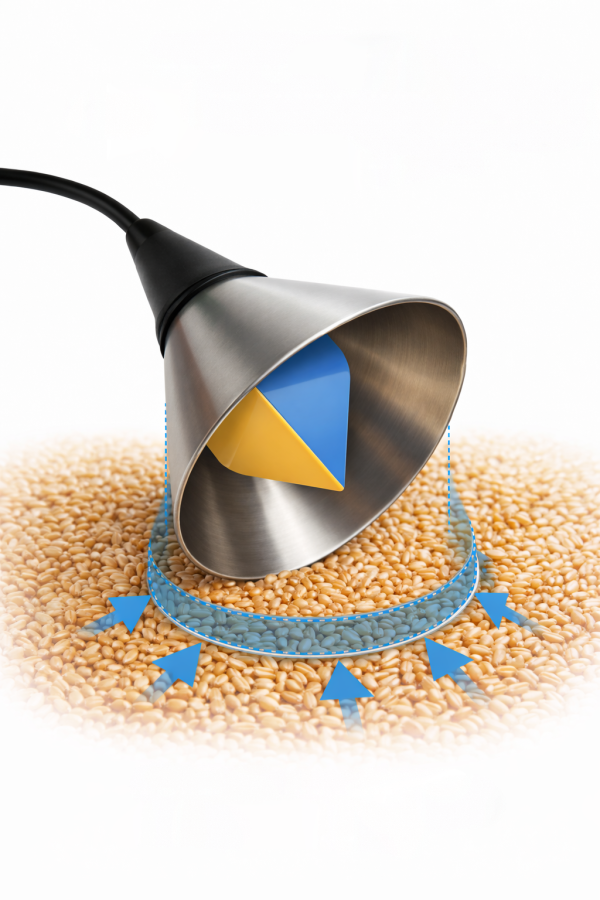

Grâce à sa géométrie conique, le SOLIBA E offre une zone de contact nettement plus importante avec le produit qu’un détecteur SOLIBA de forme classique.
Lorsque le blé entre en contact avec le SOLIBA E, les grains s’appuient naturellement sur toute la surface de l’entonnoir.
✔ Meilleure sensibilité, même avec des produits légers ou peu denses
✔ Réponse de détection plus fiable, sans dépendre d’un point de contact unique
La forme conique transforme le flux de produit en surface d’appui active, garantissant une détection efficace même dans des conditions de remplissage irrégulières.
