La régulation des eaux usées en espace réduit
Le SOBA SMALL est un régulateur de niveau pour liquides, techniquement similaire au modèle SOBA, mais spécialement conçu pour les cuves de petite taille ou à espace restreint.
Il détecte l’atteinte d’un niveau par le basculement, ce qui actionne un contact électrique relié à une armoire de commande. Ce contact permet ainsi d’ouvrir ou de fermer le circuit d’alimentation des pompes, alarmes ou autres dispositifs de régulation.
En utilisant au moins deux flotteurs par cuve (l’un pour le niveau bas, l’autre pour le niveau haut), il est possible de réaliser une régulation complète de niveau. Grâce à sa conception robuste, le régulateur de niveau SOBA SMALL est idéal dans les applications où les contrôleurs de niveau magnétiques ne conviennent pas, notamment en présence d’impuretés ou de dépôts susceptibles de bloquer les flotteurs.

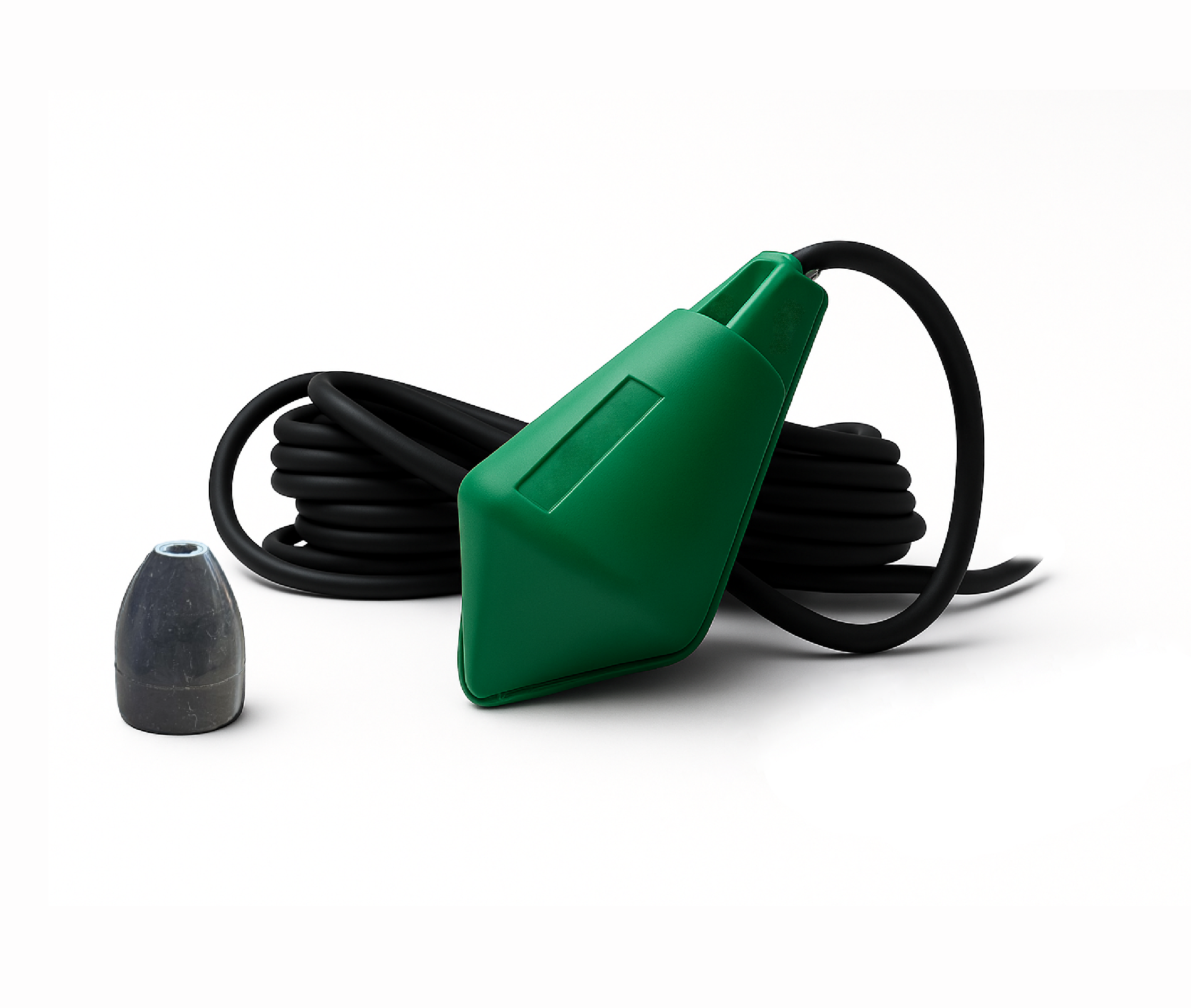

Le régulateur de niveau SOBA SMALL est livré avec un lest en résine chargée de 250 g, réglable sur le câble. Ce lest facilite le réglage du point de basculement et permet un fonctionnement optimal dans une large plage de densités de liquides.
Conception 100% francaise.
Téléchargez cette documentation et conservez les informations les plus importantes à portée de main.
pdf : 478.39 KB
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

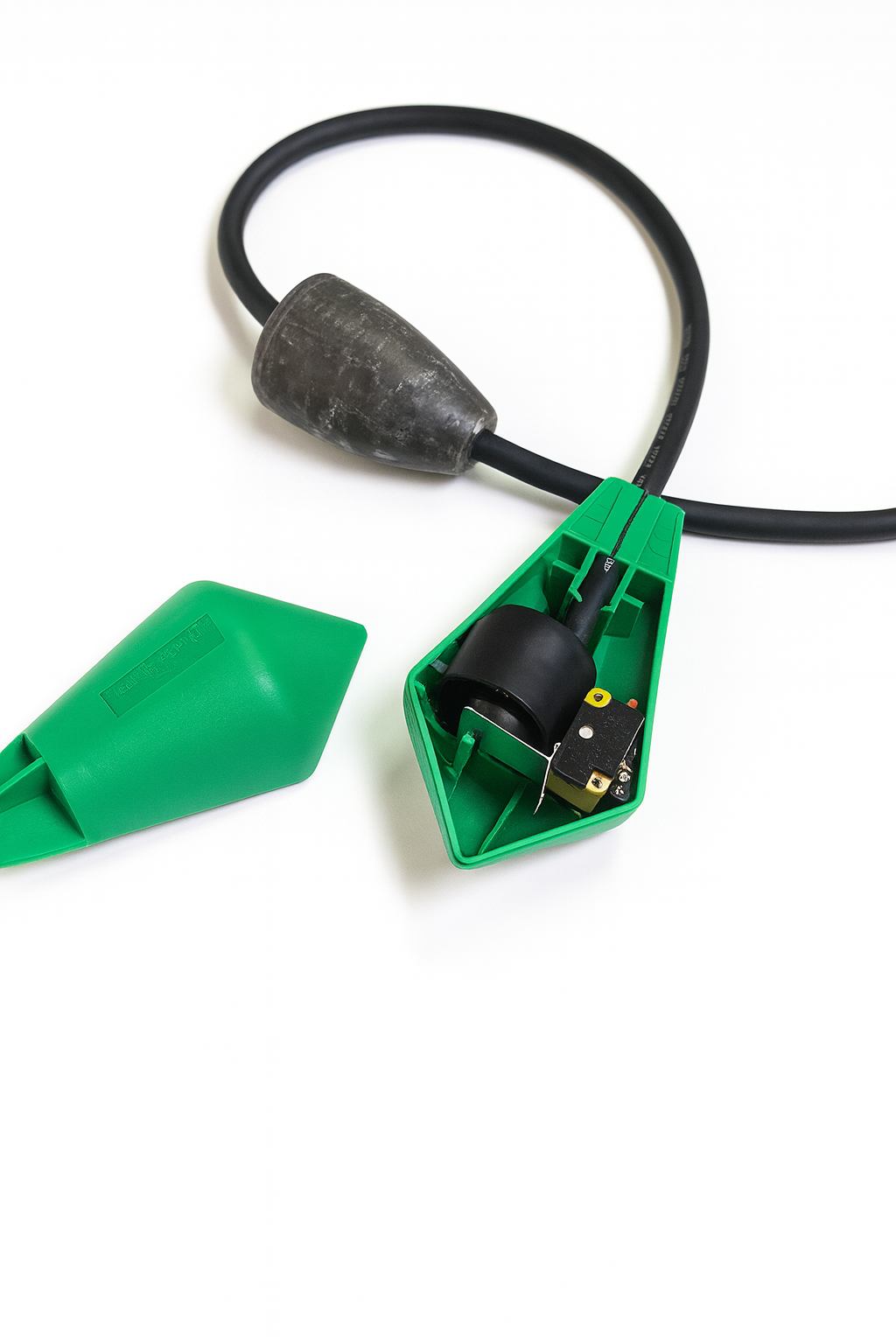

Vidange ou remplissageLe régulateur de niveau SOBA SMALL fonctionne selon le principe de la détection de niveau par basculement. Lorsque le liquide atteint un certain niveau prédéfini, le flotteur à poire de niveau bascule, provoquant l’ouverture ou la fermeture d’un interrupteur mécanique intégré selon le mode de fonctionnement choisi (remplissage ou vidange). Le flotteur est équipé d’un câble à trois conducteurs (COM, NO, NC), permettant de sélectionner le mode de fonctionnement lors du câblage : Utilisé en binôme avec un autre flotteur du même type, le régulateur de niveau SOBA SMALL permet de réguler les niveaux minimum et maximum d'une cuve.
|

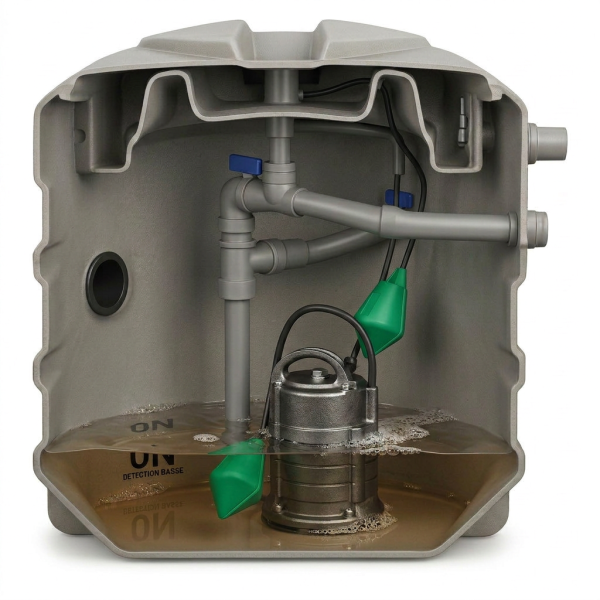

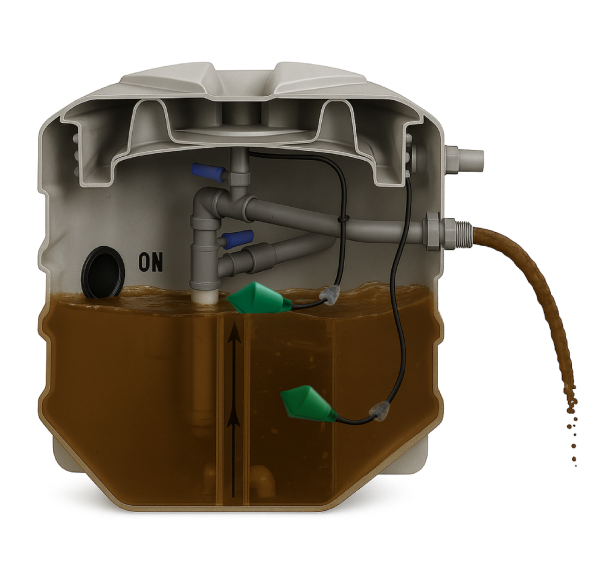

En mode vidange, l'interrupteur de niveau SOBA SMALL situé au niveau haut actionne le démarrage de la pompe anti-débordement. Un courant électrique passe à travers le flotteur à poire de niveau jusqu'à l'appareil connecté (relais de contrôle, pompes, vannes, alarmes).
Une fois la cuve vide, l'interrupteur de niveau en position basse coupe le circuit électrique pour protéger les équipements (pompes) en l'absence d'eau dans la cuve.
En mode remplissage, Le circuit électrique à l'intérieur se ferme (NC) lorsque l'interrupteur de niveau est en position basse. Ainsi, la pompe démarre pour remplir la cuve.
Positionnement du lestLe déclenchement de la poire de niveau (angle de commuatation) peut varier en fonction de l'agitation du liquide, du débit de remplissage/vidange mais surtout en fonction du positionnement du lest ou point de fixation. En effet, la longueur du câble entre le contrepoids et l'interrupteur à flotteur détermine la quantité de liquide qui s'élève ou s'abaisse pour amener l'interrupteur de niveau à changer d'état. Vous avez la possibilité d’ajuster le contrepoids sur le câble de l’appareil pour optimiser son fonctionnement. |
Vous avez la possibilité d’ajuster le contrepoids sur le câble de l’appareil. Ainsi plus la distance entre le lest et le flotteur est grande, plus la différence de niveau sera importante, et par conséquent, plus l’angle de commutation sera grand.
Cela permet au flotteur à poire de niveau de s'adapter à d'éventuelles turbulences dans le liquide mais également au flotteur de travailler dans un large éventail de densités.

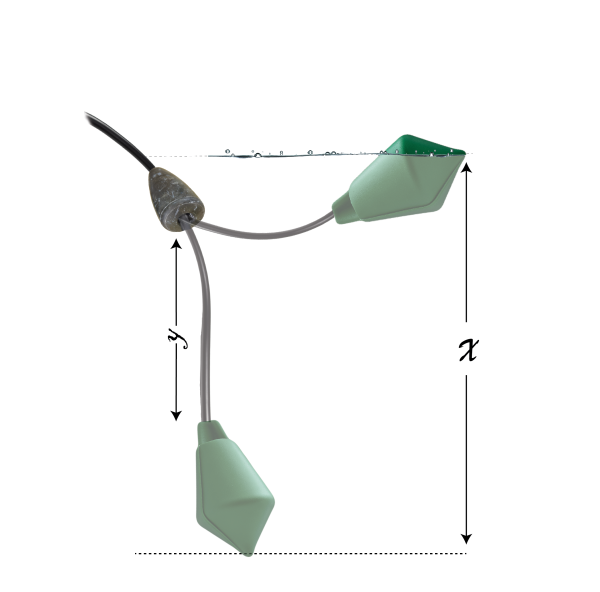

Voici ci-dessous des valeurs données à titre indicatif pour le régulateur de niveau SOBA SMALL avec une longueur de câble minimale et maximale permettant d'assurer un fonctionnement correct :
Valeur min. Y = 10cm > X ≈ 20-25 CM
Valeur max. Y = 30cm > X ≈ 40-45 CM

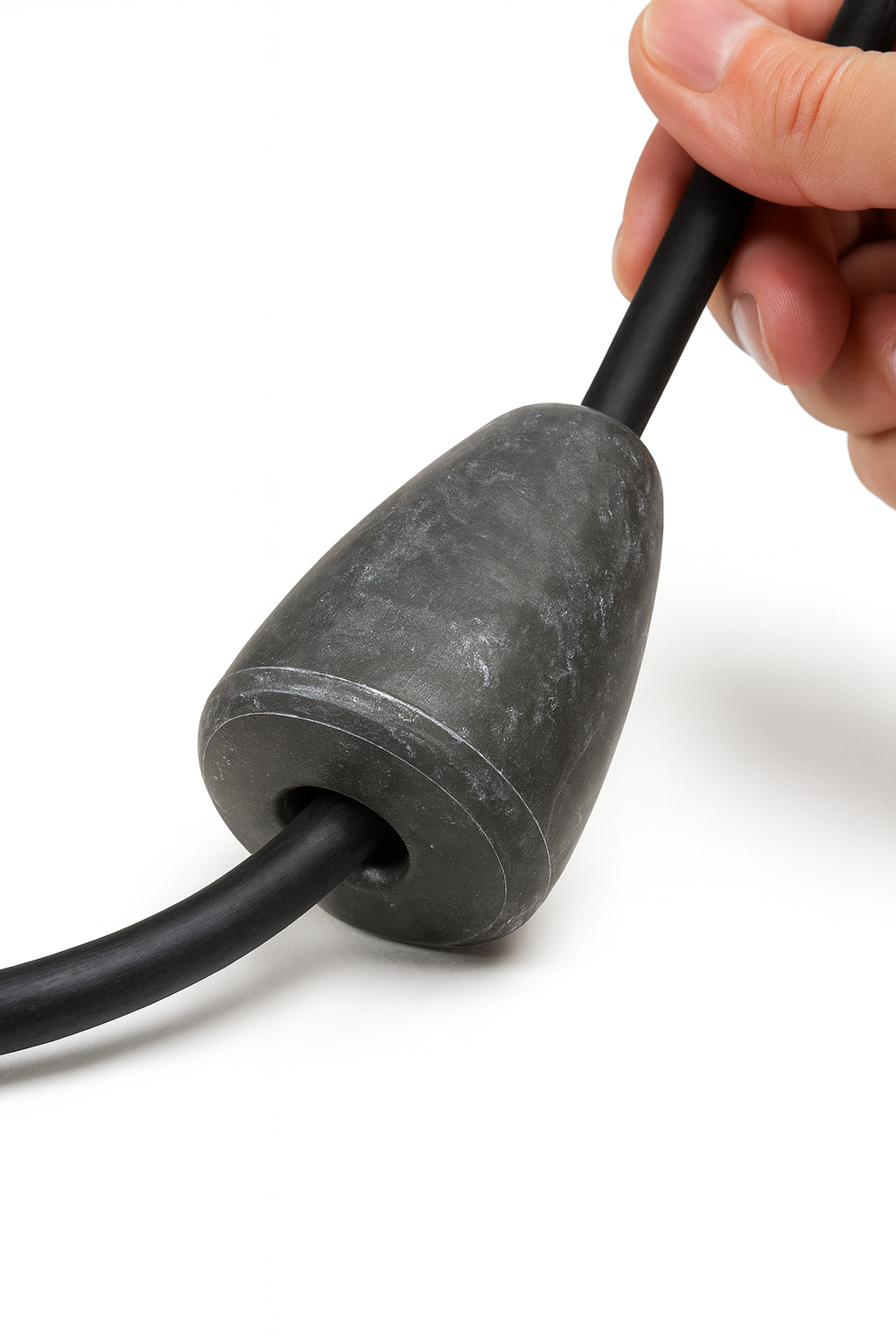

Afin d’ajuster le lest sur le câble, il vous suffit de tirer sur le lest plastique ou en résine, afin de le clipser sur la bague de serrage ou le joint torique. Ensuite, faites glisser la bague de serrage/joint torique à l'endroit souhaité et replacez le lest dessus, de sorte que le poids soit bloqué sur le câble.
|
Fixation du flotteurLa poire de niveau peut être suspendue via la gaine du câble, en utilisant comme support, l'accessoire de fixation FIXCAB, qui permet de fixer correctement le câble électrique à la hauteur désirée et permet un réglage précis à tout moment. Attention à l'utilisation de colliers ou autres éléments lors de la fixation qui peuvent blesser le câble et détériorer l'appareil en laissant rentrer l'eau à l'intérieur de la poire de niveau par capillarité.
|

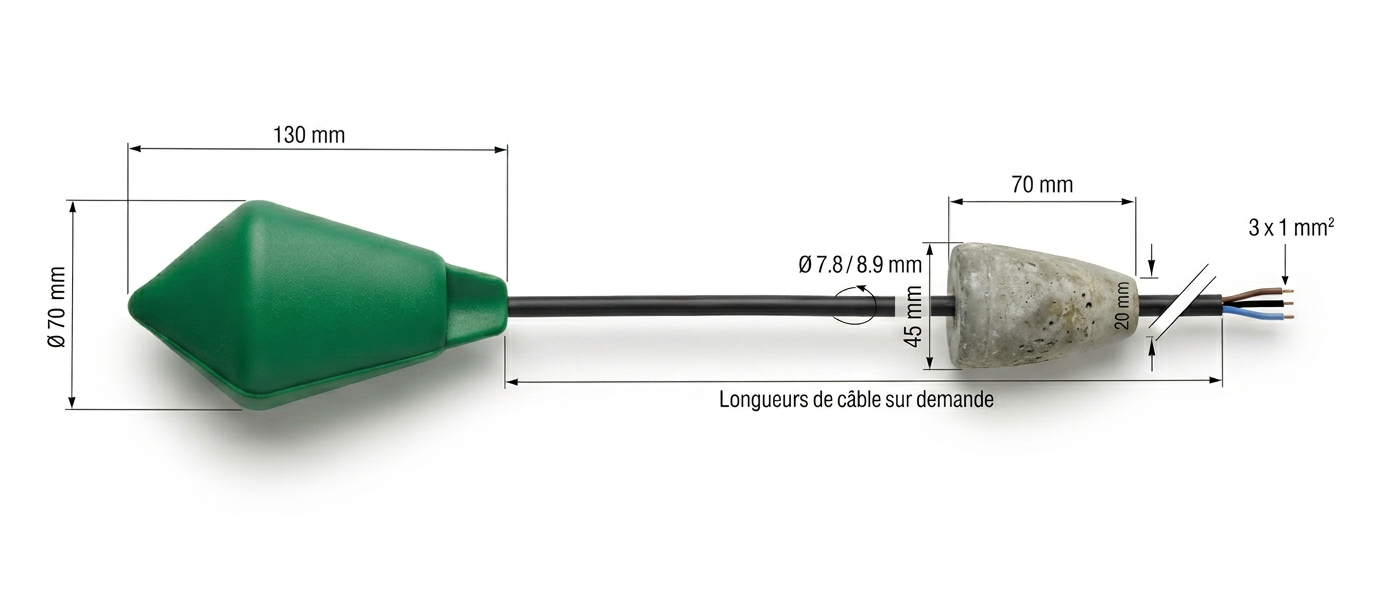

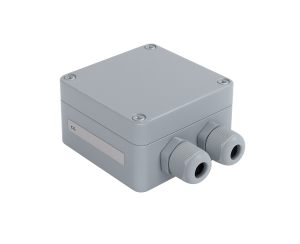

Raccordement électriqueDans les espaces extérieurs ou humides, le câblage doit être étanche et correctement isolé. Cela permet de prévenir les infiltrations d’eau qui pourraient compromettre la sécurité des raccordements électriques ainsi que la durée de vie de la poire de niveau. La boîte de raccordement électrique ne doit jamais être placée à l’intérieur de la cuve. Nous équipons nos flotteurs à poire de niveau avec la longueur de câble que vous souhaitez pour éviter des raccords qui nuiraient à leur fonctionnement. |

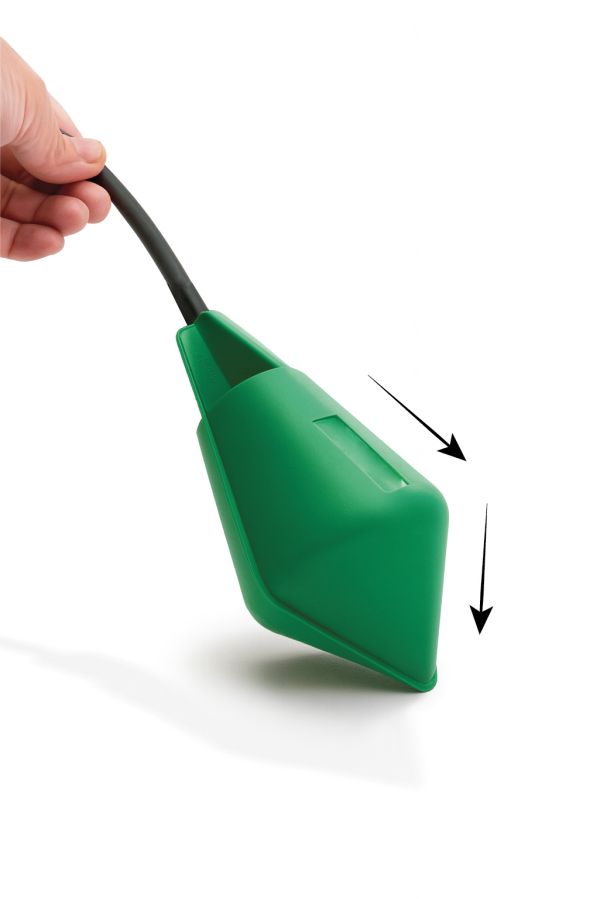

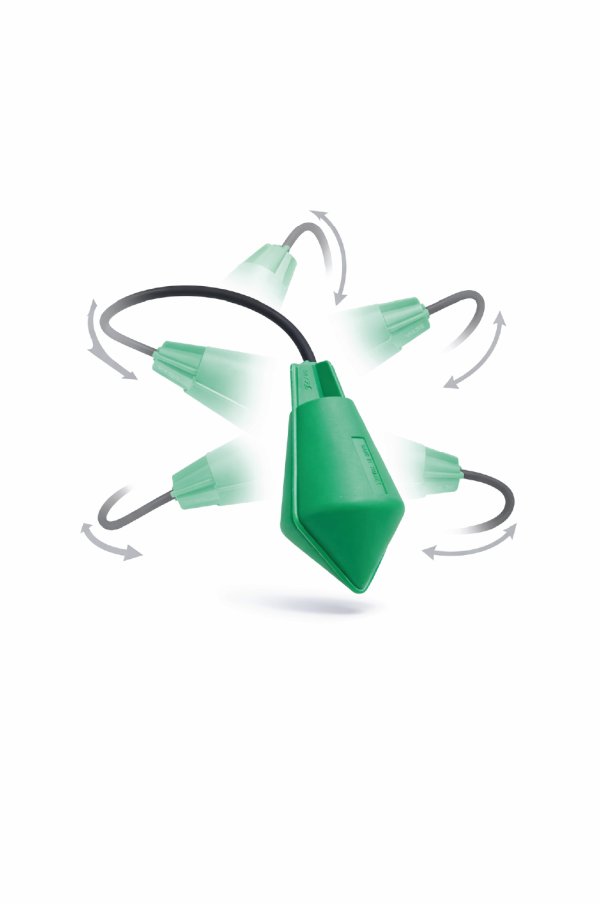

Contrairement aux capteurs plats, le régulateur de niveau SOBA SMALL offre une détection omnidirectionnelle. Sa forme lui permet de réagir aux mouvements de l’eau quelle que soit sa position dans le liquide.

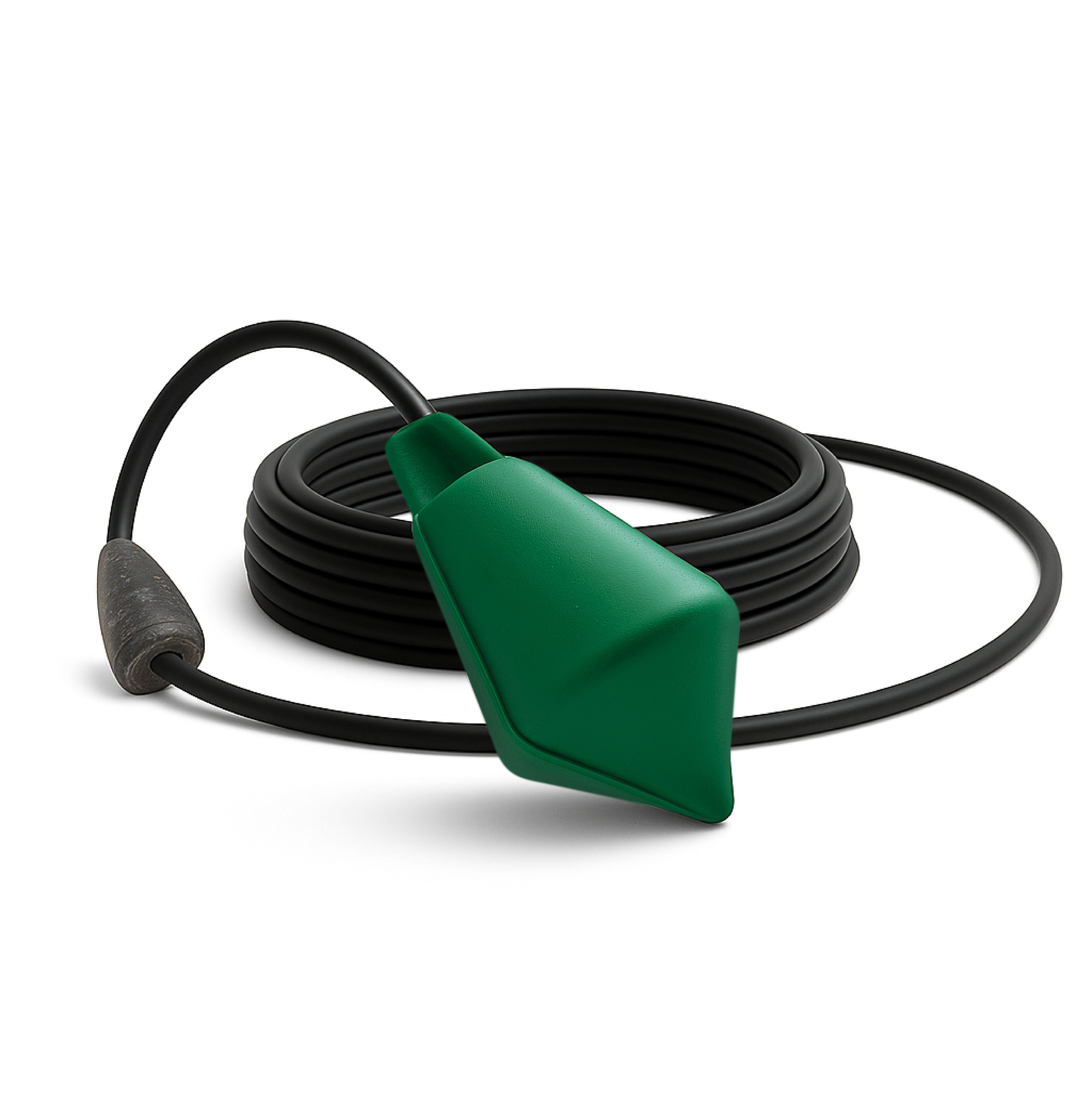

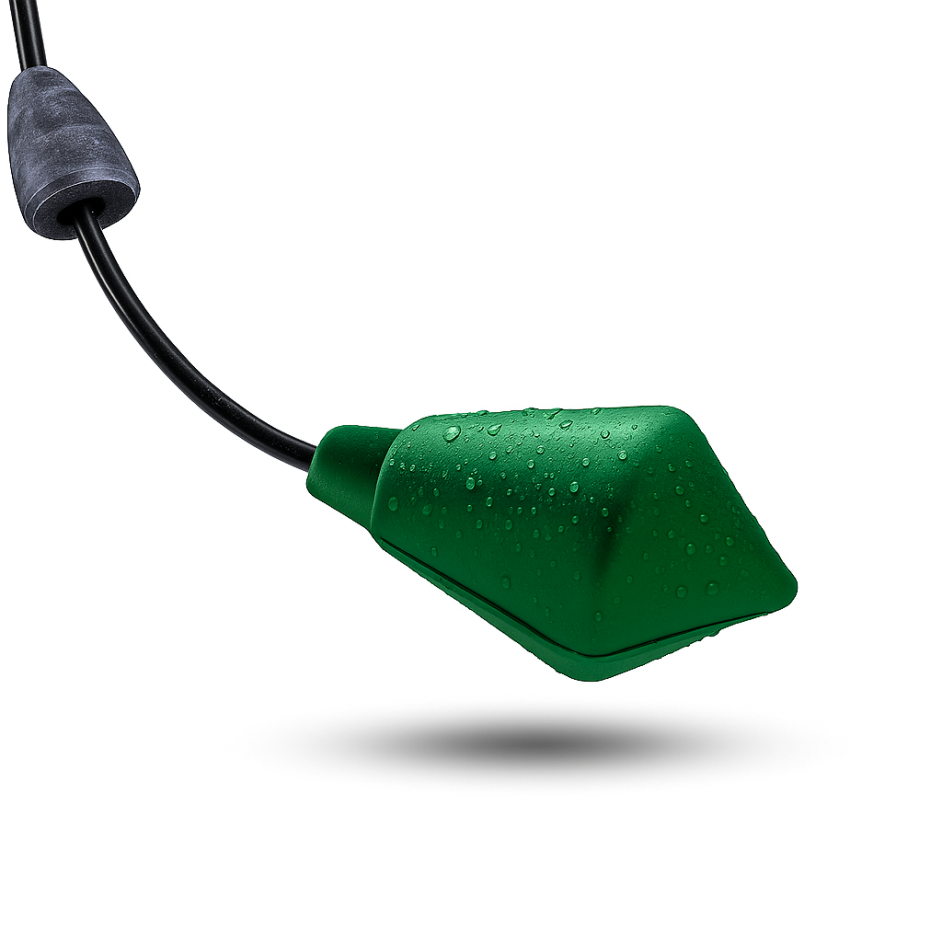

Le régulateur de niveau SOBA SMALL est équipé en série d'un lest en résine chargé 250 g indispensable au bon fonctionnement du flotteur. Il détermine le point de rotation suivant les niveaux de liquides souhaités.

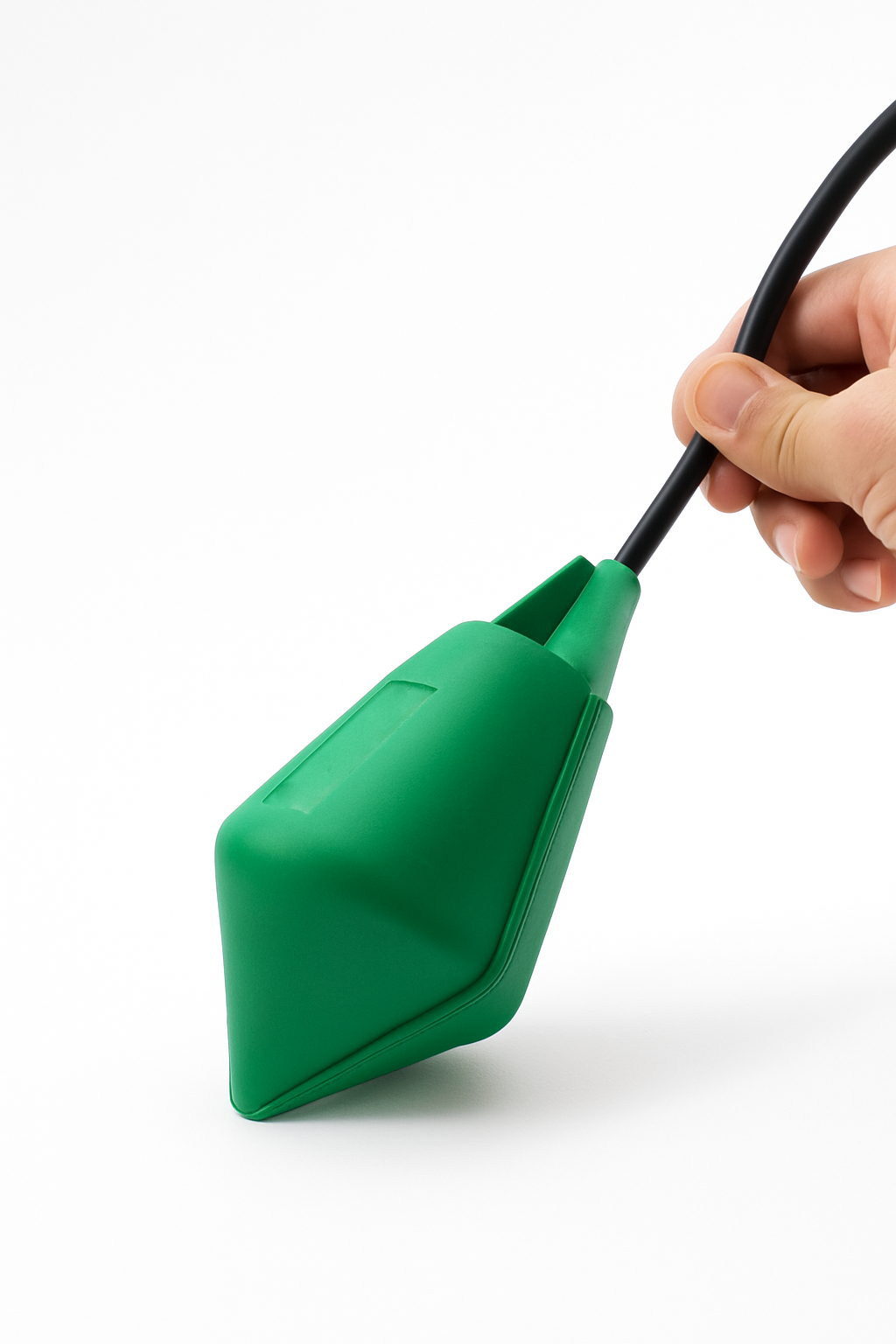

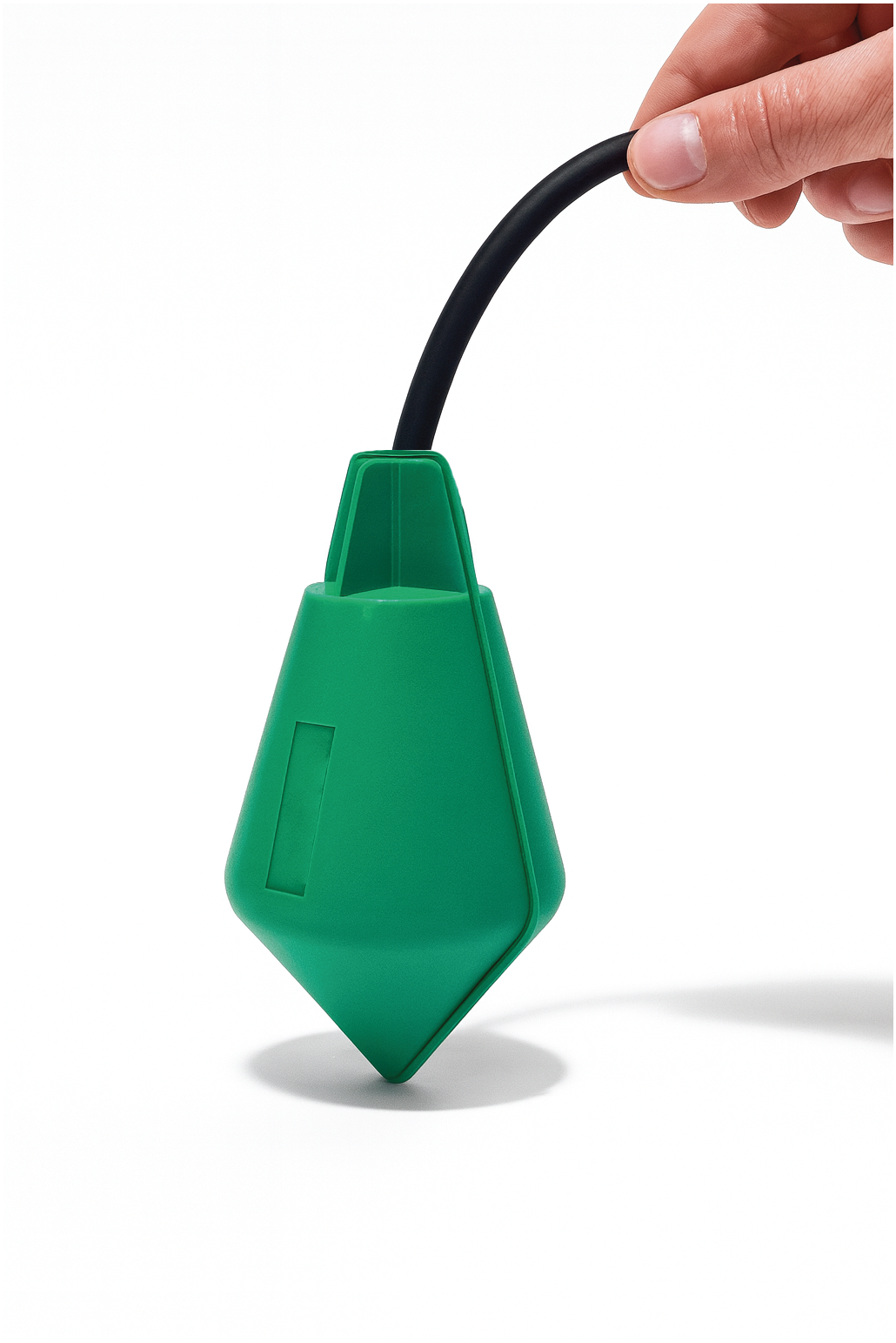

La forme de la poire de niveau SOBA SMALL, en polypropylène copolymère, est spécialement étudié pour éviter l’accumulation d’impuretés sur sa surface, préservant ainsi ses performances et sa longévité dans le temps. Aucun entretien n'est requis.
