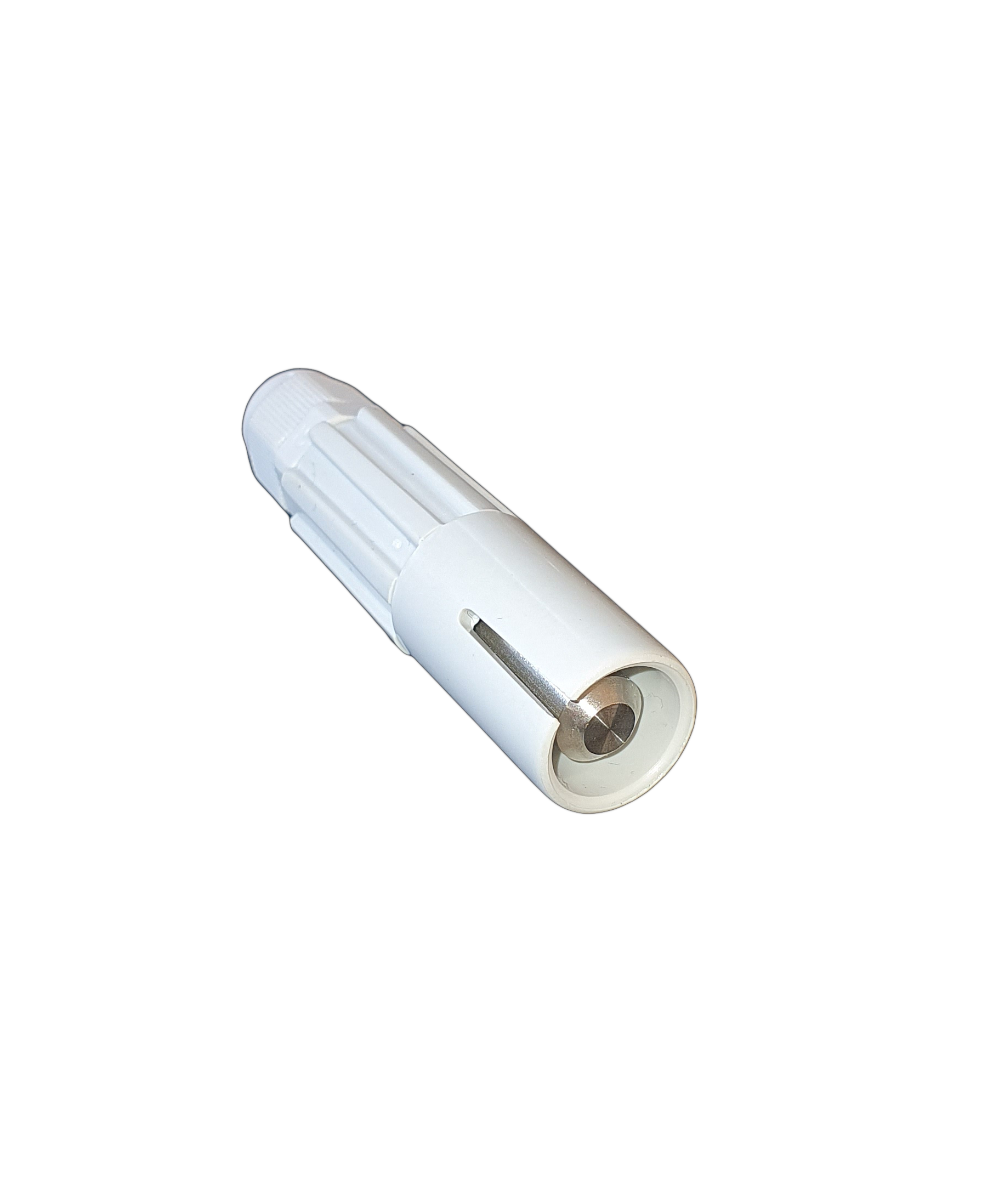

L'électrode de détection de niveau AT-SONDE est un accessoire qui se relie à un coffret DSN de protection moteur, relais de contrôle de niveau comme par exemple AT-DR07 ou AT-DR50 à l'aide d'un câble à un seul fil = 1 x 1.5 mm², pour avertir un manque ou une présence d'eau. En effet, au contact du liquide, l'électrode de détection de niveau AT-SONDE permet le passage du courant jusqu'au relais. Tout cela avec des temps de réponse très rapides.

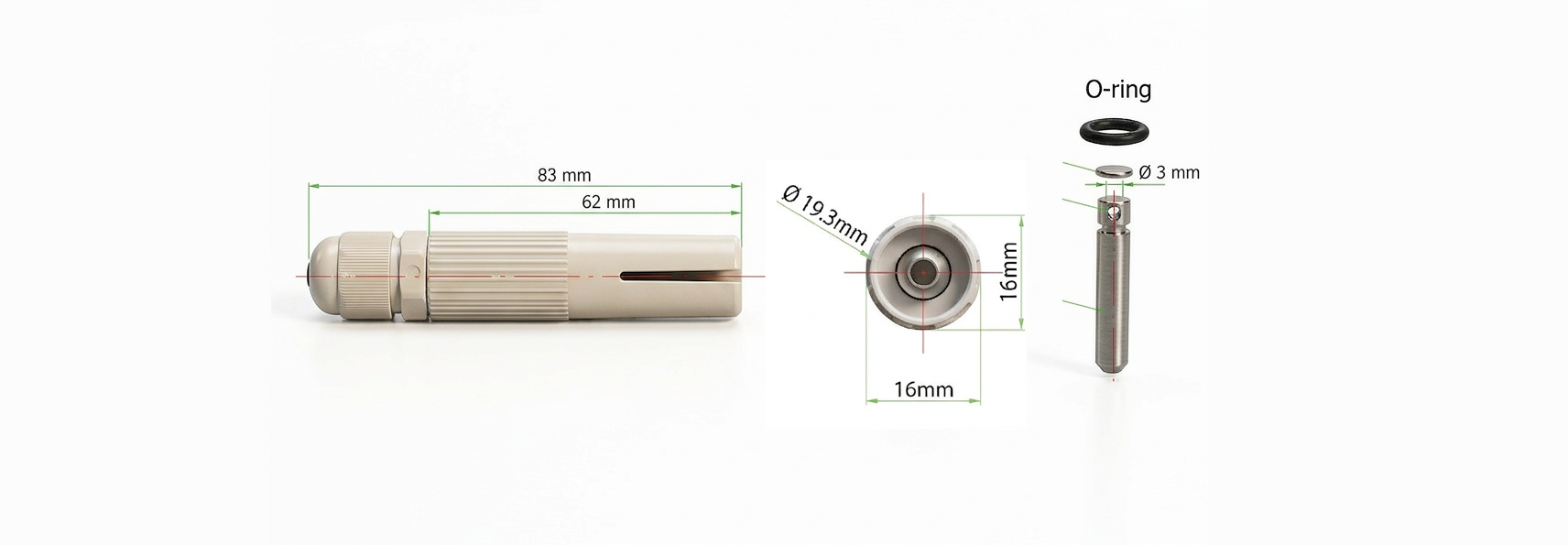

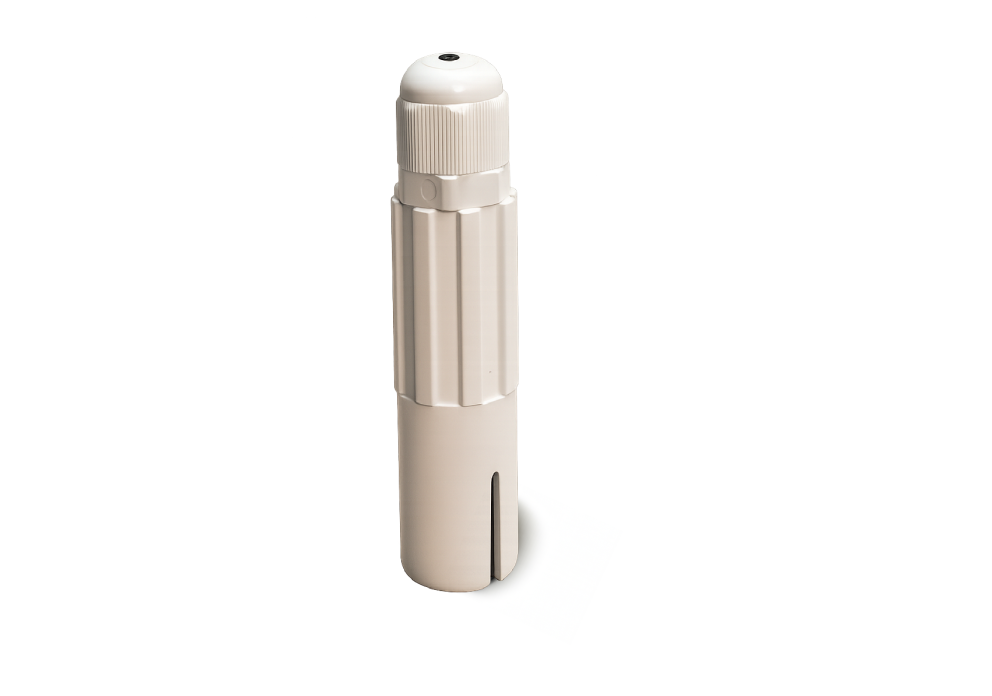

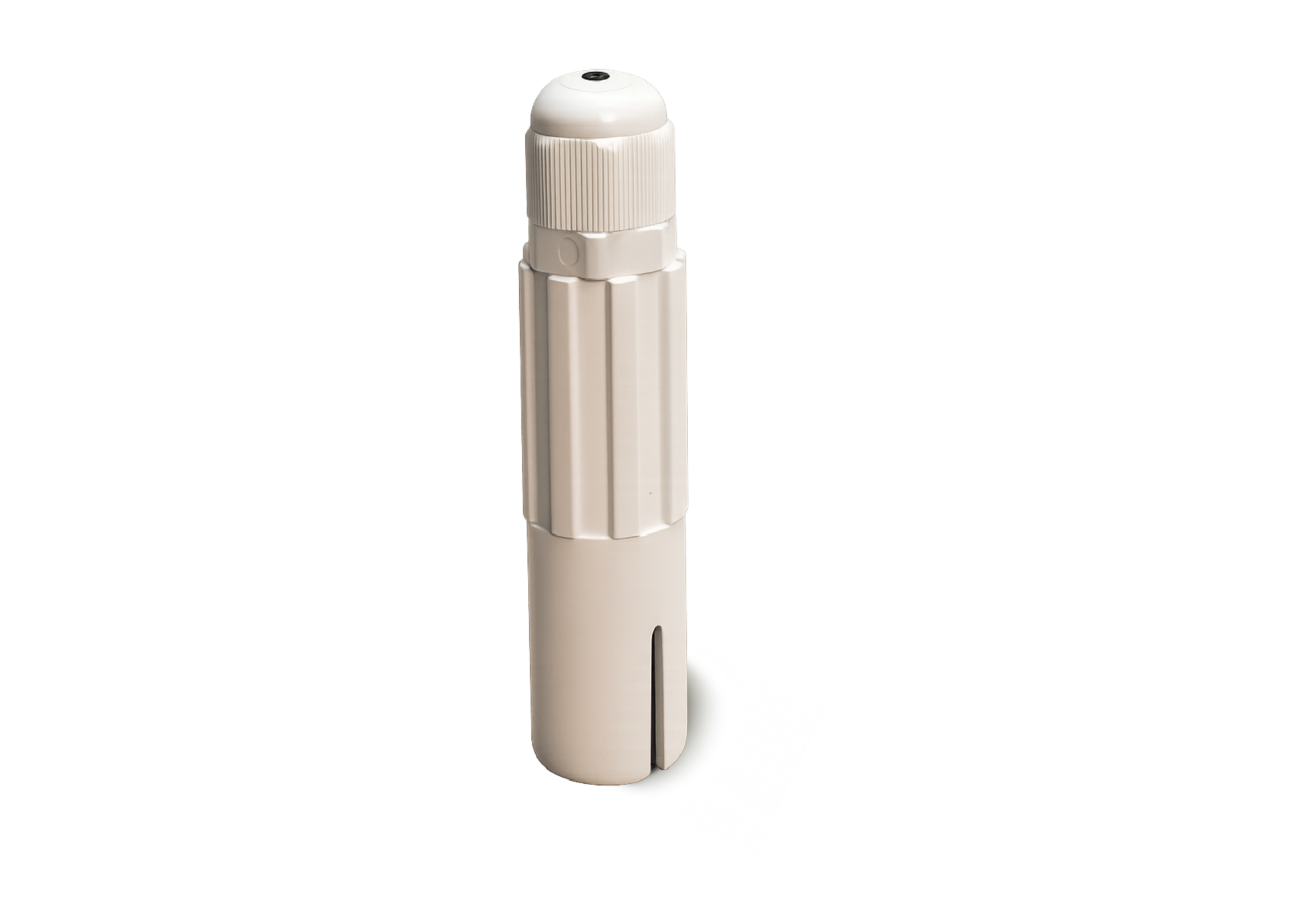

De forme cylindrique et de petite taille, l'électrode de détection de niveau AT-SONDE permet de surveiller le niveau d'eau dans des espaces étroits comme les puits ou les forages.
Les électrodes peuvent être utilisées en détection de niveau avec une électrode ou avec trois électrodes, pour une régulation de niveau des installations de drainage ou remplissage.
La hauteur d'installation correspond au niveau d'eau à contrôler.
|
|
Détection ou régulationUne électrode de détection d’eau est un capteur de conductivité. Elle fonctionne sur le principe suivant : L’eau est légèrement conductrice surtout si elle contient des sels minéraux. L’électrode est plongée dans le liquide et reliée à un module électronique (relais ou contrôleur). Quand l’eau touche l’électrode, un petit courant circule entre l’électrode et la masse ou entre plusieurs électrodes. Le module électronique interprète ce courant comme une présence d’eau et active une sortie (contact relais). L'électrode AT-SONDE peut être utilisée selon deux modes de fonctionnement : Détection de niveau ou régulation de niveau.
|
Ce mode de régulation permet de maintenir le niveau d’eau entre deux seuils : un niveau bas et un niveau haut. Deux électrodes sont placées à des hauteurs différentes pour contrôler le niveau d’eau. Une troisième électrode, appelée électrode de référence (masse), est installée au niveau le plus bas.
Le relais de contrôle, selon son raccordement prédéfini (NC – normalement fermé ou NO – normalement ouvert), pilote directement la pompe ou l’électrovanne.
|
Afin de définir au mieux le flotteur à poire de niveau adapté à votre besoin, ATMI propose une large gamme de contacteurs de niveau pour liquides et solides dans diverses applications.
