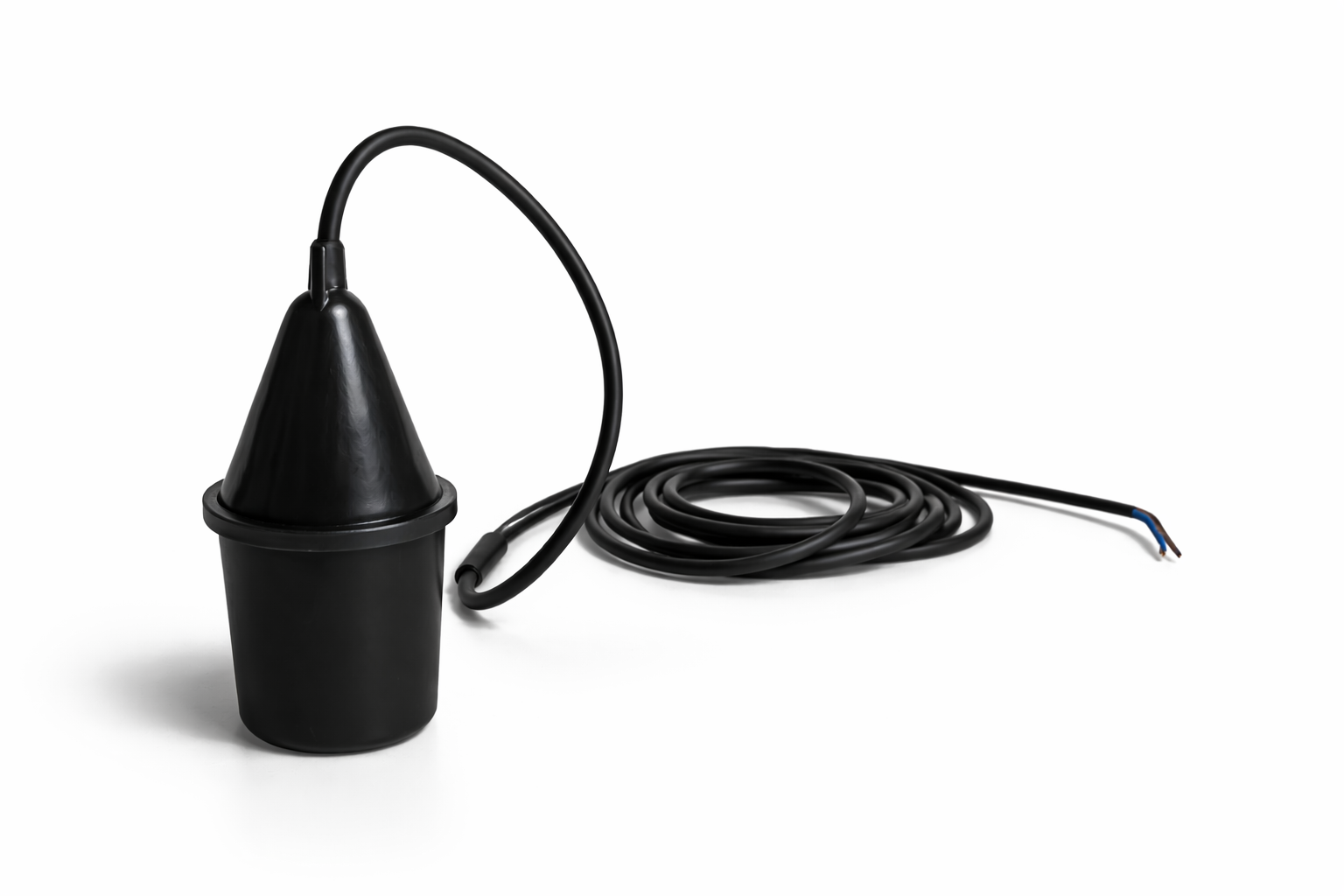

Le SOLIBA EX GP est un détecteur de niveau certifié ATEX spécialement conçu pour l’arrêt automatique du remplissage des silos ou cellules de stockage dans les zones à risques explosibles classées 0, 1, 2 (gaz) et 20, 21 et 22 (poussières).

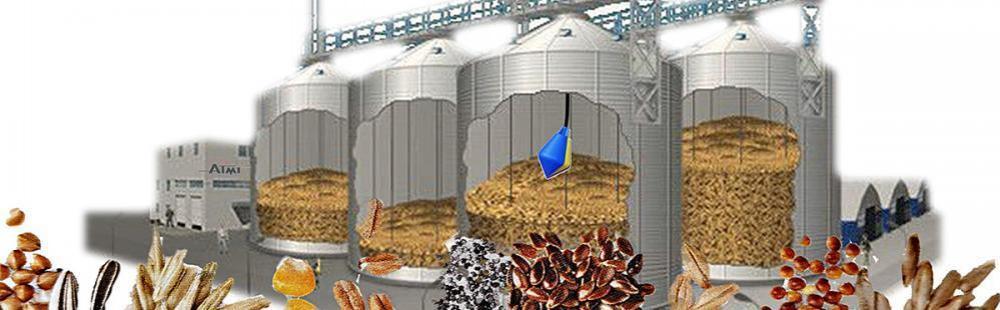

Son principe de fonctionnement repose sur la technologie d’inclinaison : installé à l'intérieur de la trémie ou du silo, le détecteur bascule sous la poussée du talus de produit en formation, déclenchant ainsi l’arrêt du remplissage.
ATMI est le seul fabricant au monde à proposer cette technologie mécanique d’inclinaison pour la détection de niveau dans les grains et produits pulvérulents.
Le détecteur de niveau SOLIBA EX GP peut être utilisé en sécurité dans des installations déjà équipées d’autres systèmes de détection (palettes rotatives, lames vibrantes, sondes capacitives, ultrasons, radars, etc.).
Téléchargez cette documentation et conservez les informations les plus importantes à portée de main.
pdf : 734.27 KB
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

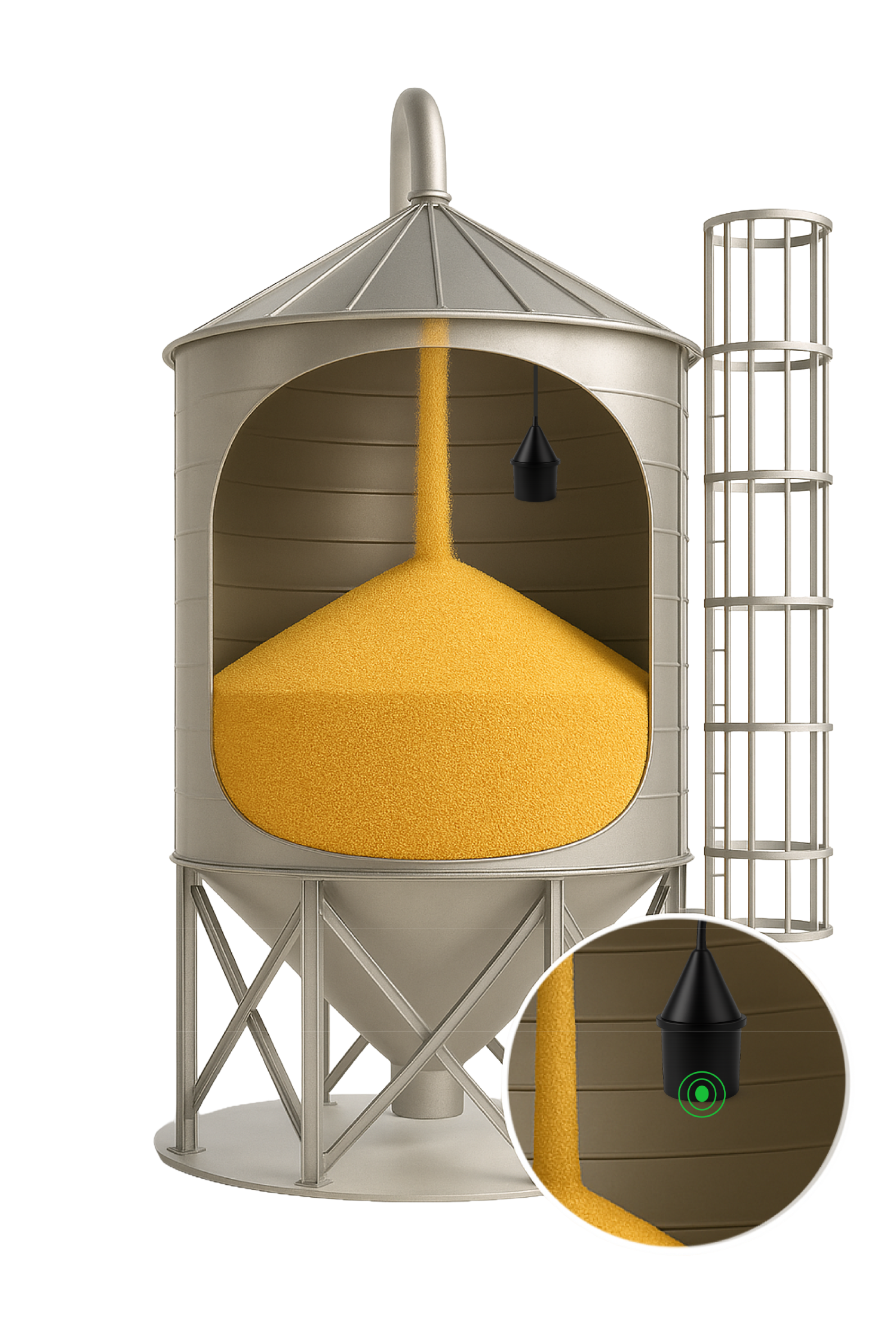

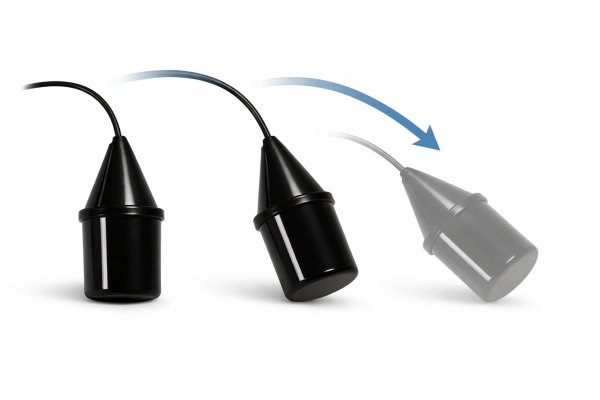

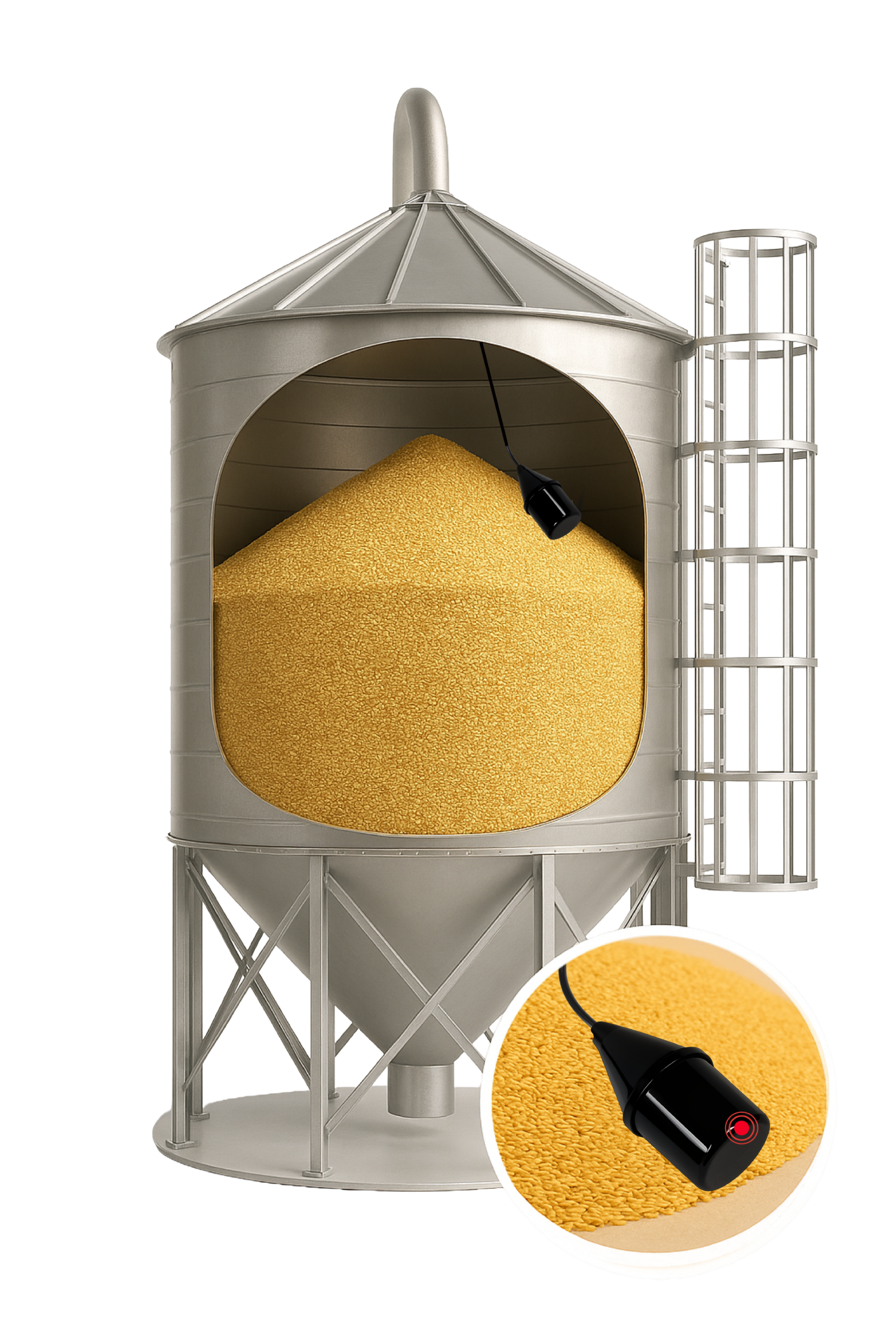

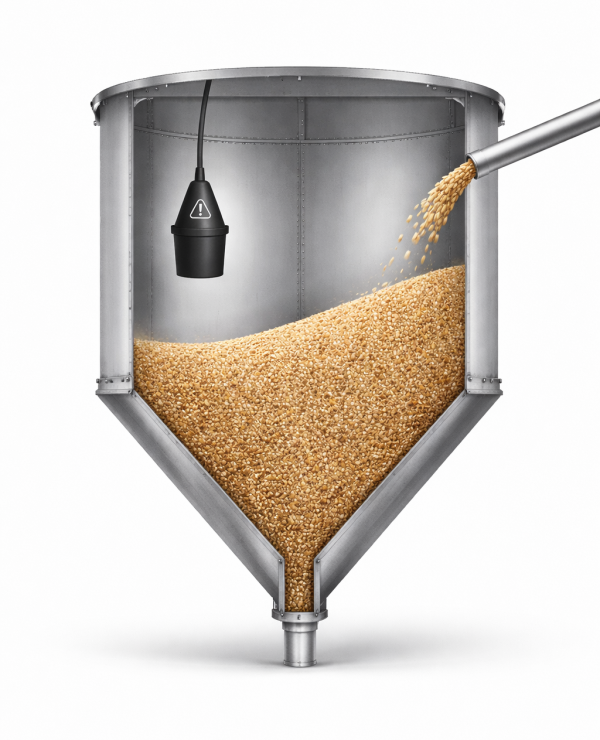

Sécuriser les installations par inclinaisonInstallé à l’intérieur du silo, de la trémie ou de la cellule de stockage, il est suspendu au bout de son câble électrique. Lors du remplissage, le produit en vrac (grains, poudres, granulés, etc.) forme un talus. Lorsque le talus atteint le détecteur, il provoque son basculement. Le changement d’inclinaison active alors un contact électrique, qui envoie un signal d’arrêt ou de commande à l’automatisme (ex. arrêt du remplissage, déclenchement d’une alarme, etc.).
|
 |
 |

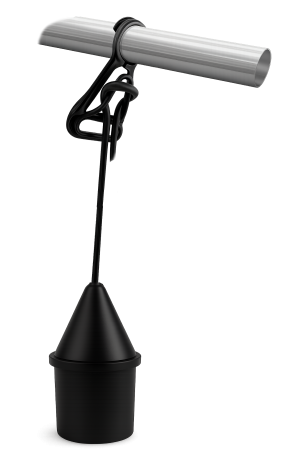

Fixation du détecteurLa poire de niveau peut être suspendue via la gaine du câble, en utilisant un support ou l'accessoire de fixation, FIXCAB, qui permet de fixer correctement le câble électrique à la hauteur désirée et permet un réglage précis à tout moment. Attention à l'utilisation de colliers ou autres éléments lors de la fixation qui peuvent blesser le câble et détériorer l'appareil en laissant rentrer l'eau à l'intérieur de la poire de niveau par capillarité.
|
Le déclenchement du détecteur de niveau (angle de commutation) peut varier en fonction de la position de celui ci par rapport au talus formé par le produit en vrac, mais surtout en fonction du positionnement du lest ou du point de fixation.
Vous avez la possibilité d’ajuster le point de fixation ou le contre-poids sur le câble de l’appareil. Ainsi plus la distance entre le lest et le détecteur est grande, plus l’angle de commutation sera grand, et par conséquence plus la détection de niveau sera tardive.
Afin d’ajuster le lest sur le câble, il vous suffit de tirer sur le lest plastique ou résine afin de l’éclipser de la bague de serrage ou du joint torique. Ensuite, faites glisser la bague de serrage / joint torique à l'endroit souhaité et replacez le lest dessus, de sorte que le poids soit bloqué sur le câble.

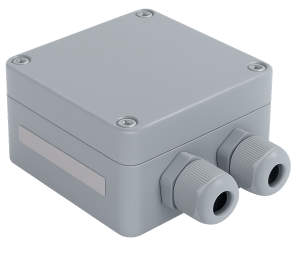

Dans les espaces extérieurs ou humides, le raccordement électrique de la poire de niveau doit être étanche et correctement isolé dans une boîte hermétique, empêchant ainsi l'eau ou d'autres contaminants de pénétrer dans le câble. Cela permet de prévenir les infiltrations d’eau qui pourraient compromettre la sécurité des raccordements électriques ainsi que la durée de vie du flotteur. La boîte de raccordement électrique ne doit jamais être placée à l’intérieur de la cuve. Le câble et son capillaire peuvent être rallongés à l'aide d'un câble de signal standard. Nous équipons nos flotteurs avec la longueur de câble que vous souhaitez pour éviter des raccords qui nuiraient à leur fonctionnement. |
Le SOLIBA EX GP constitue une solution mécanique simple et fiable pour sécuriser vos installations par rapport à d'autres types d'équipements comme les lames vibrantes, sondes capacitives, ultrasons, radars, etc.

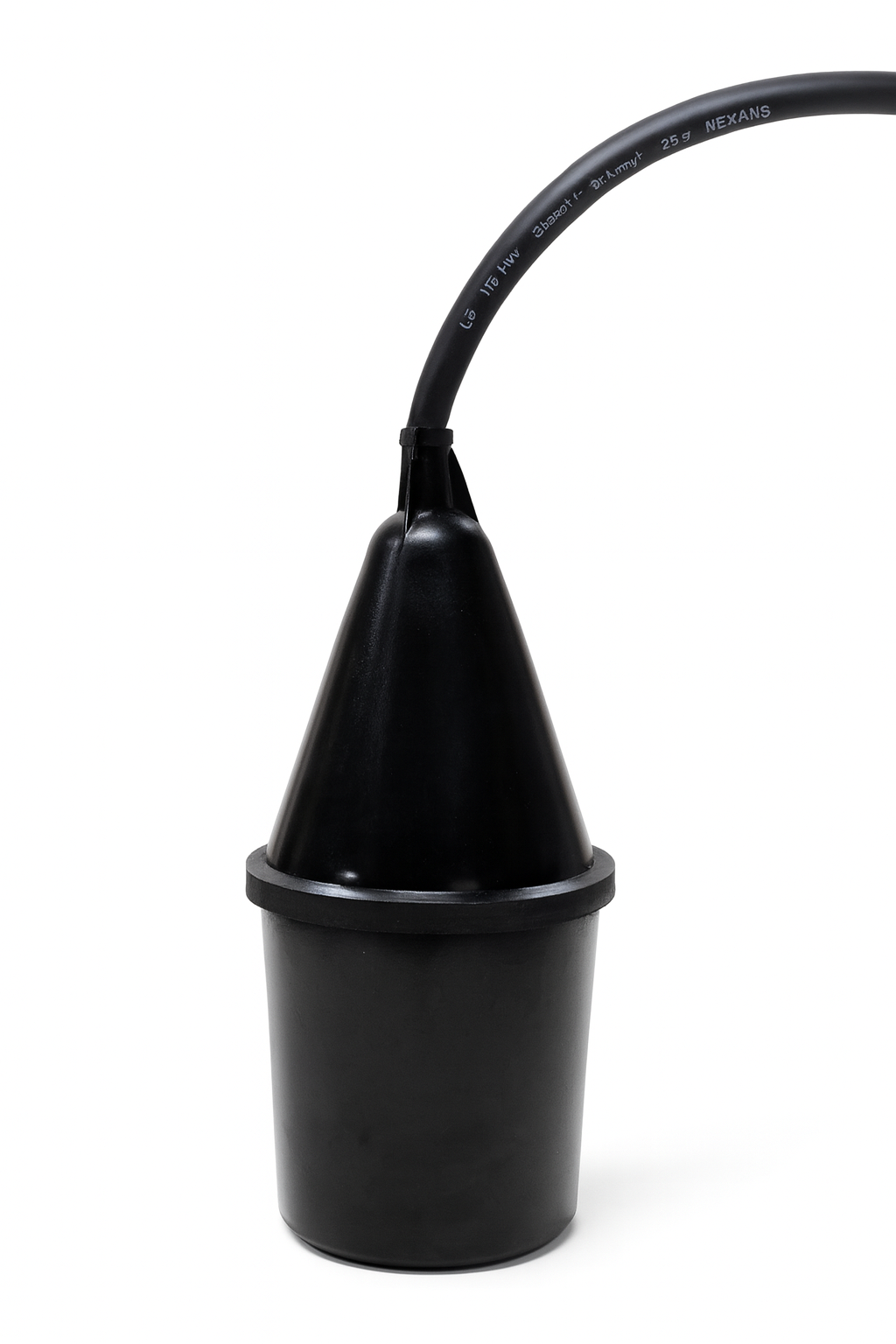

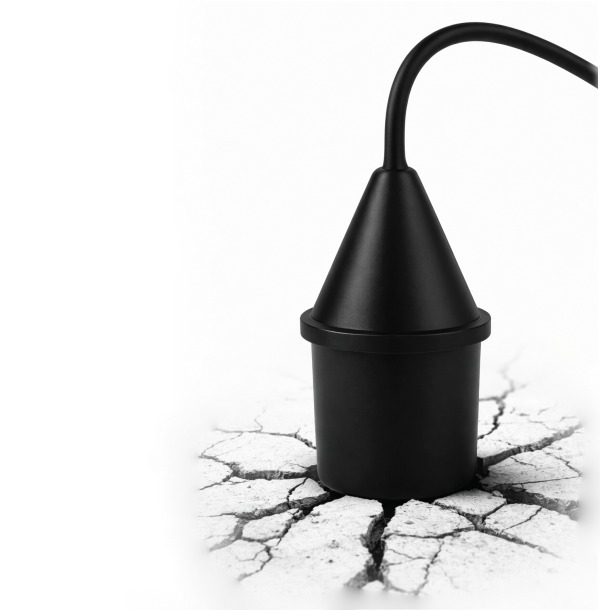

Le SOLIBA EX GP est spécialement conçu pour résister aux conditions les plus exigeantes des environnements de stockage de vrac. Lors des phases de remplissage, la chute du grain peut générer une abrasion importante au point d’impact.

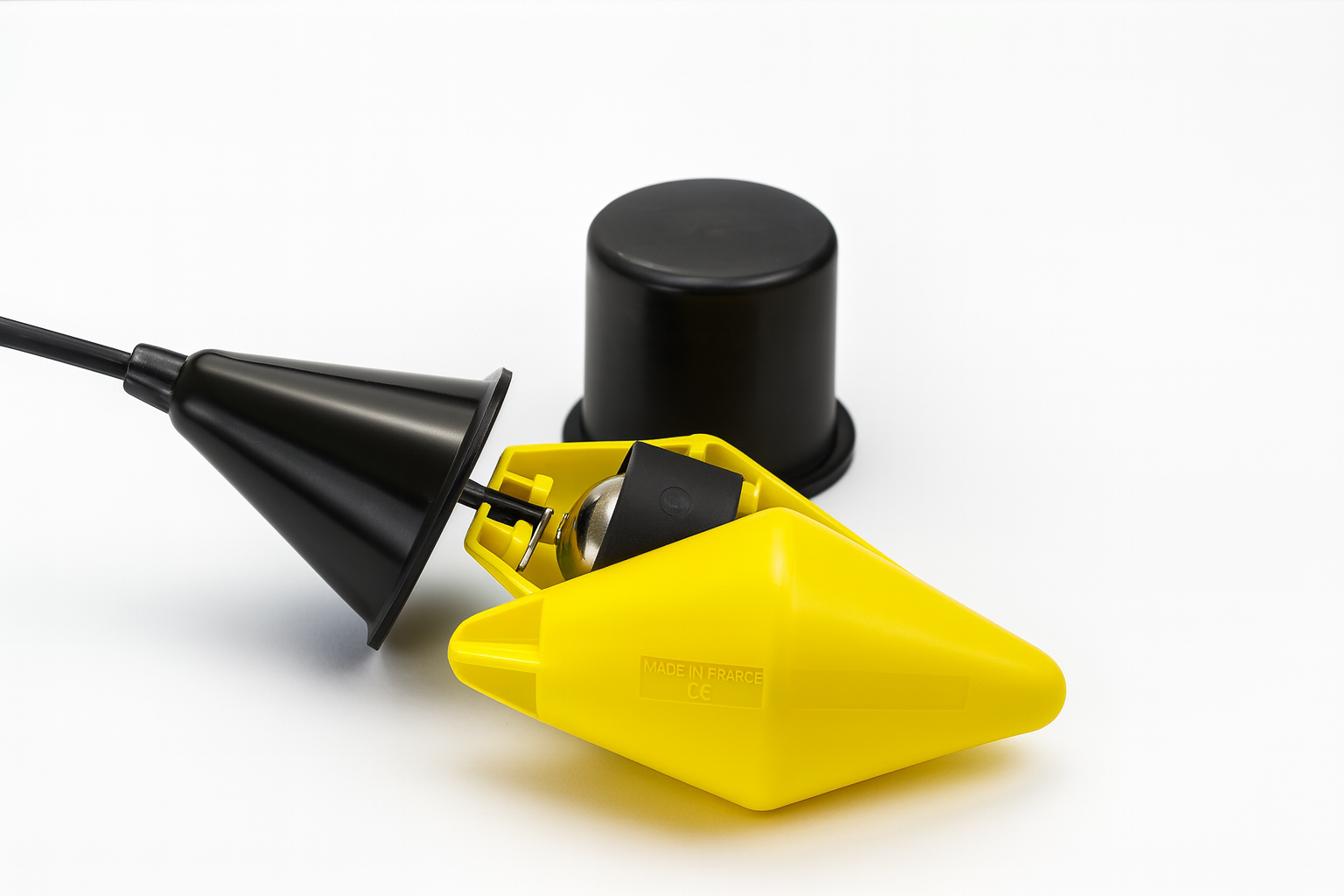

Pour faire face à ces contraintes, le détecteur est équipé d’une double enveloppe en Hypalon, un matériau reconnu pour sa résistance exceptionnelle à l’usure, aux chocs et aux agressions mécaniques.
Le SOLIBA EX GP offre ainsi une solution durable, fiable et adaptée aux environnements industriels abrasifs, sans compromis sur la performance.

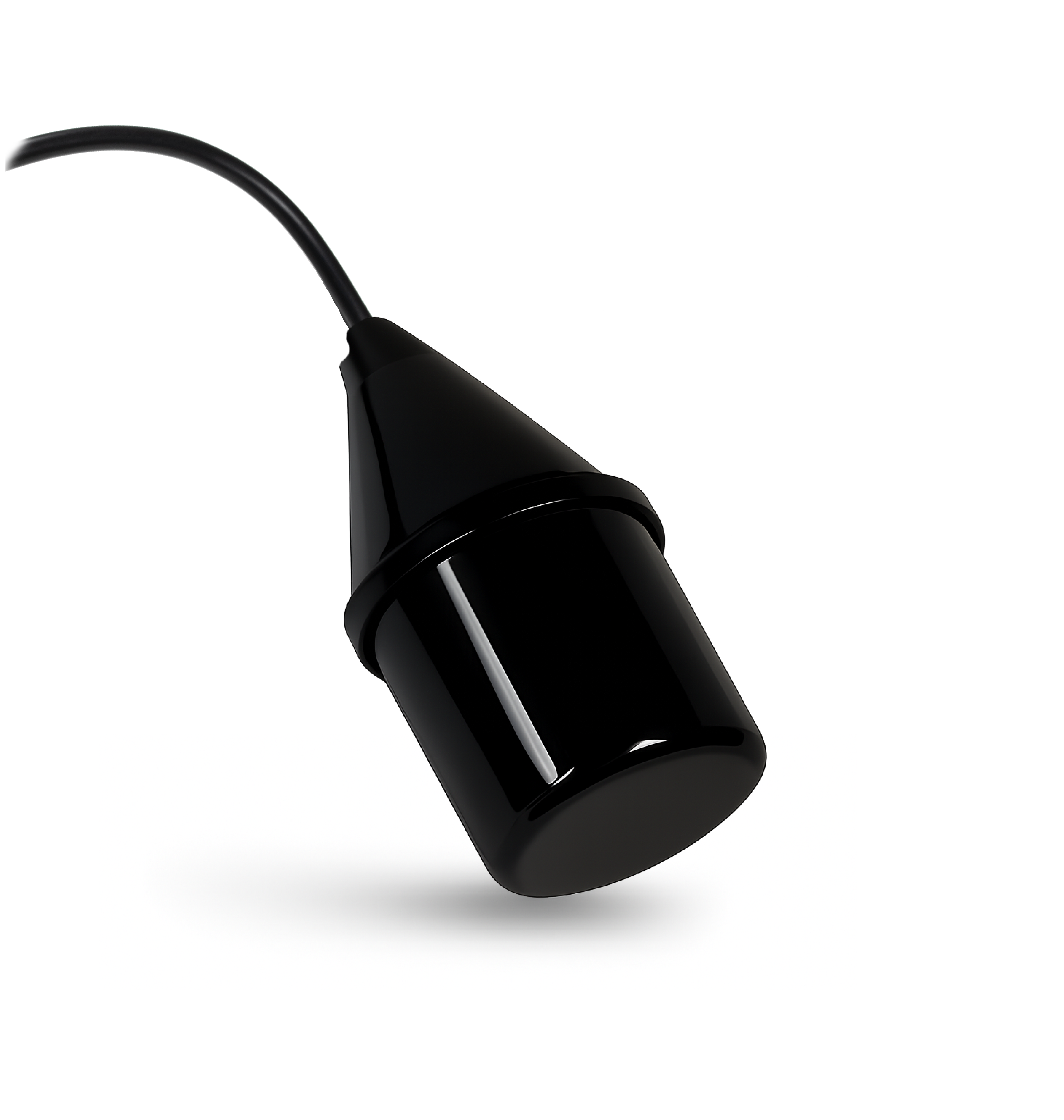

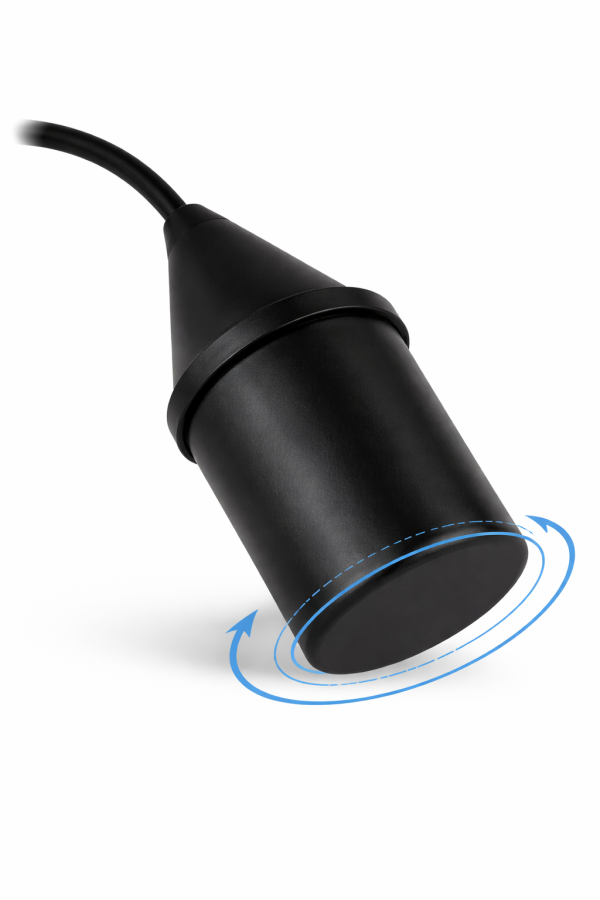

Grâce à sa forme cylindrique, le détecteur ne s’enfonce pas dans le grain lors des phases de détection. Cette géométrie assure une excellente stabilité de position garantissant une détection fiable et répétable dans le temps.
✔ Fonctionnement constant
✔ Aucune perturbation liée à l’accumulation de matière
✔ Aucun entretien nécessaire
Accessoire de fixation vivement conseillé pour tous les flotteurs suspendus.
Relais de contrôle de niveau avec alarme.
Relais de sécurité pour alimenter les appareils ATEX en très basse tension.
Permet de stabiliser le détecteur et de déterminer le point d'inclinaison.
Afin de définir au mieux le flotteur à poire de niveau adapté à votre besoin, ATMI propose une large gamme de contacteurs de niveau pour liquides et solides dans diverses applications.
