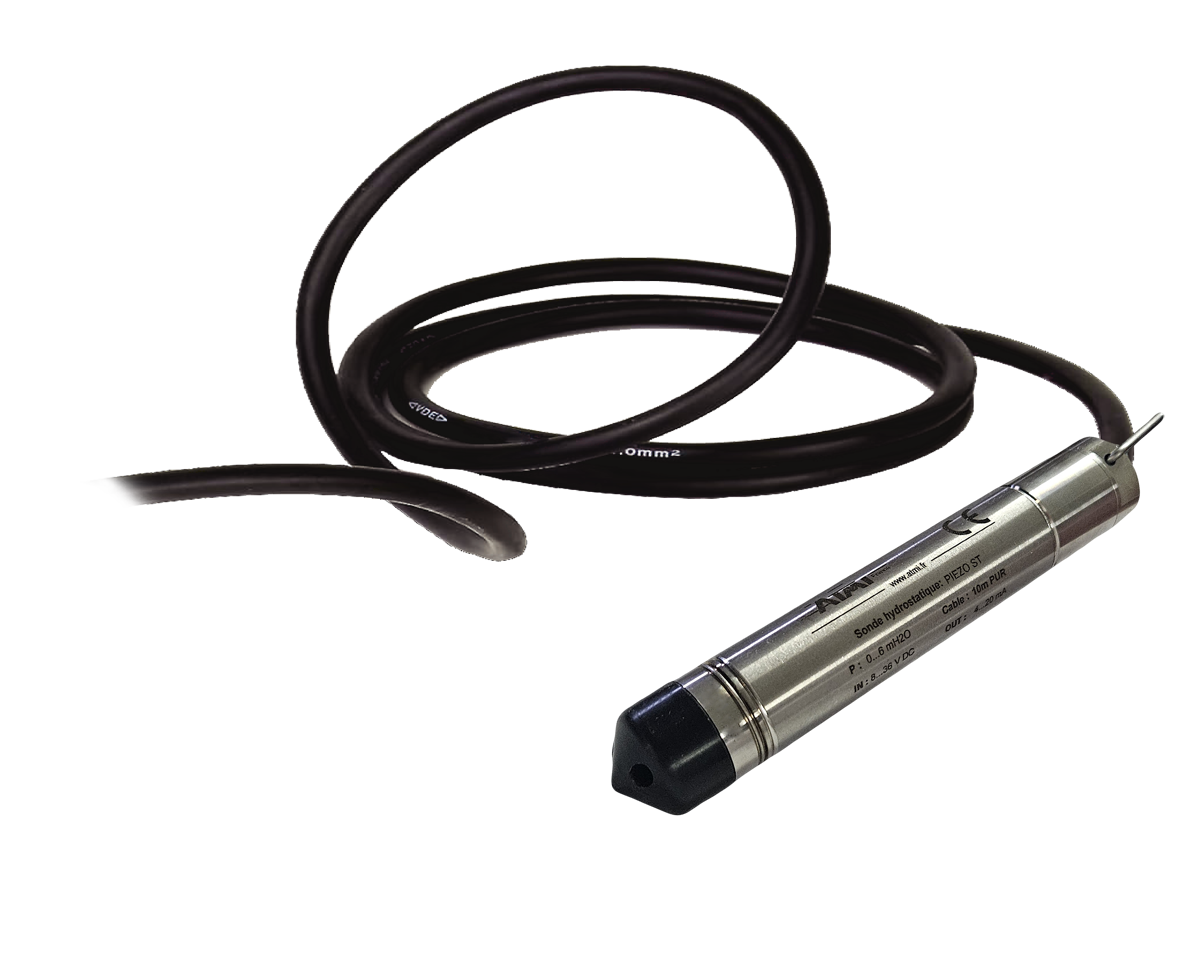

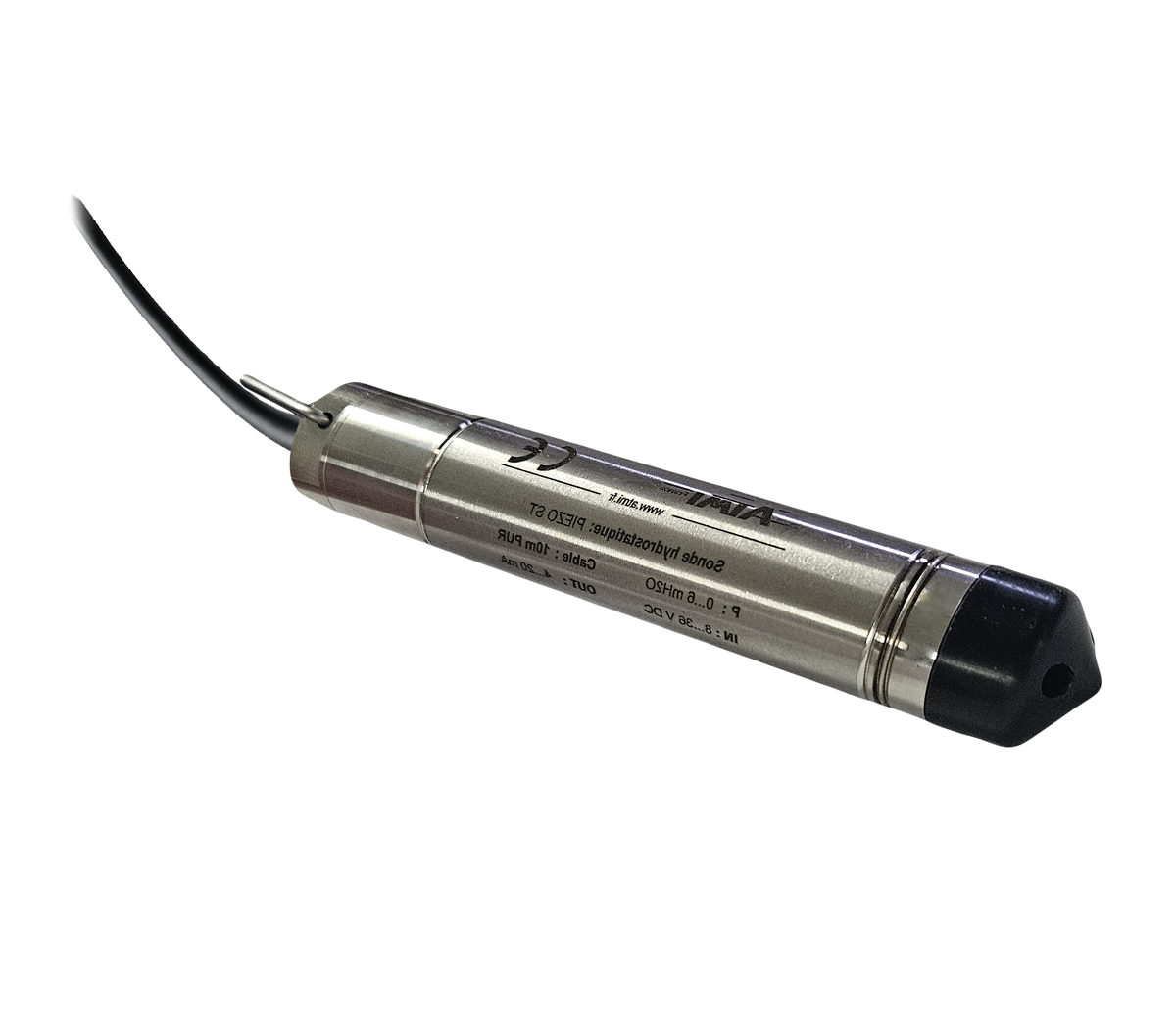

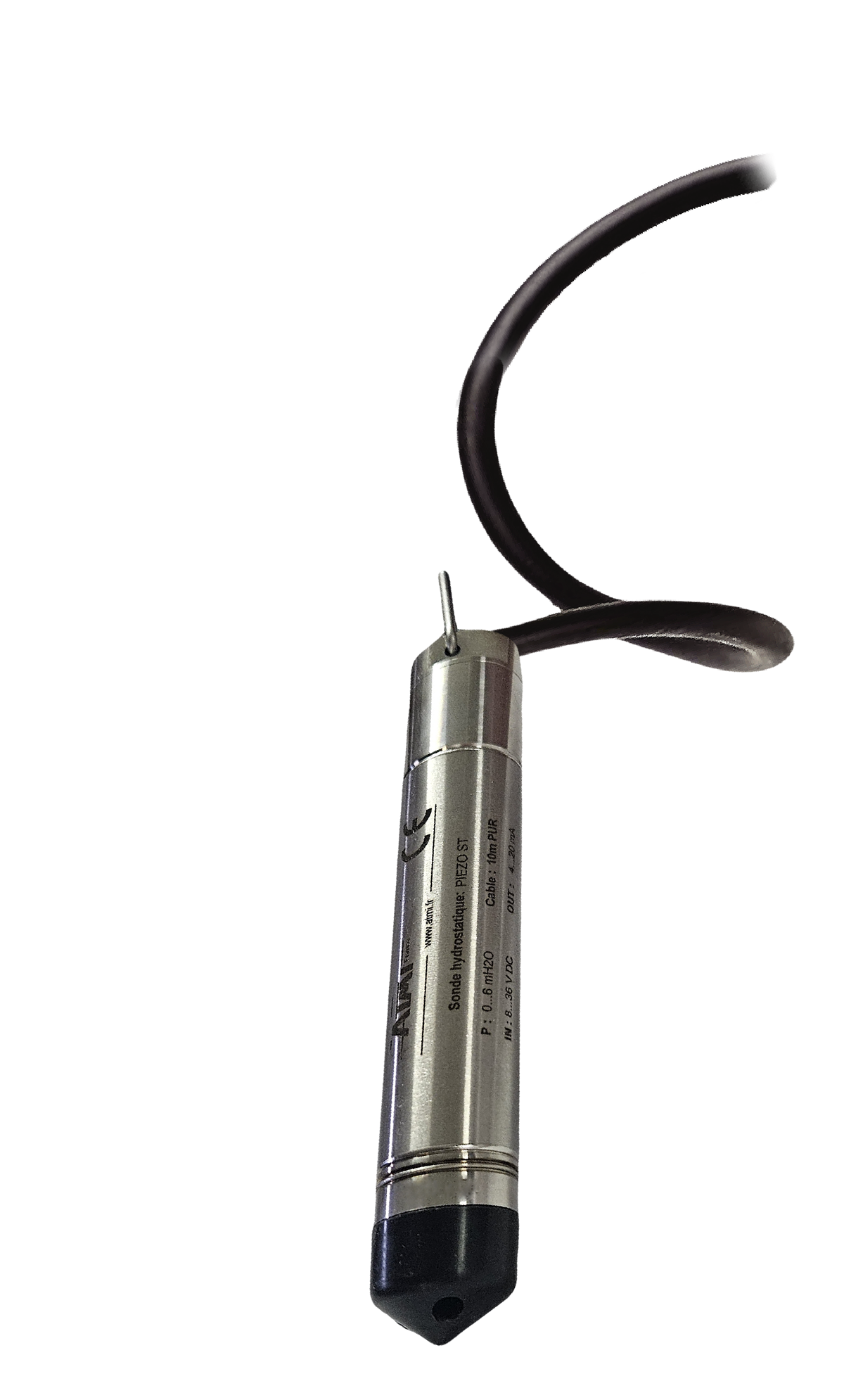

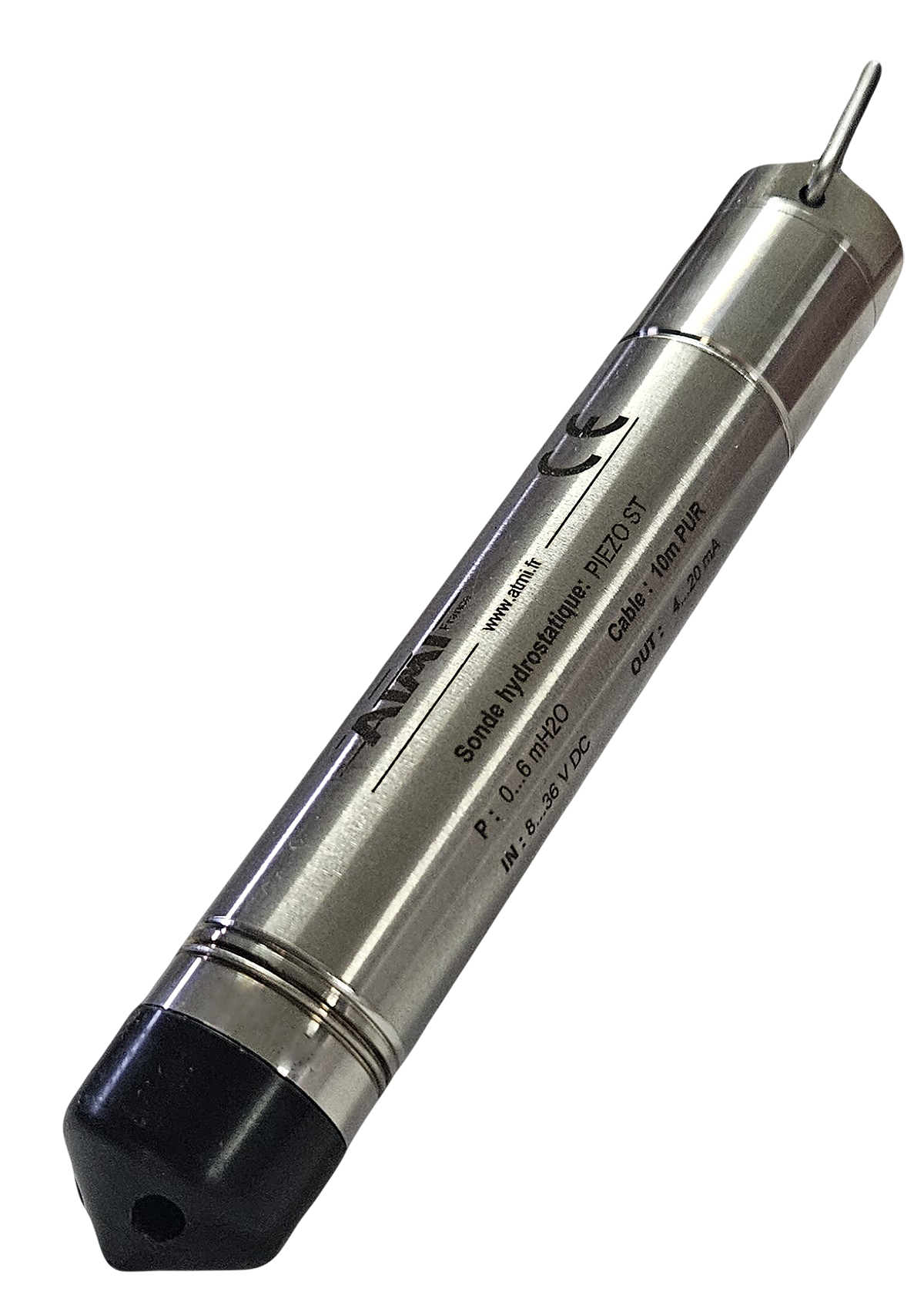

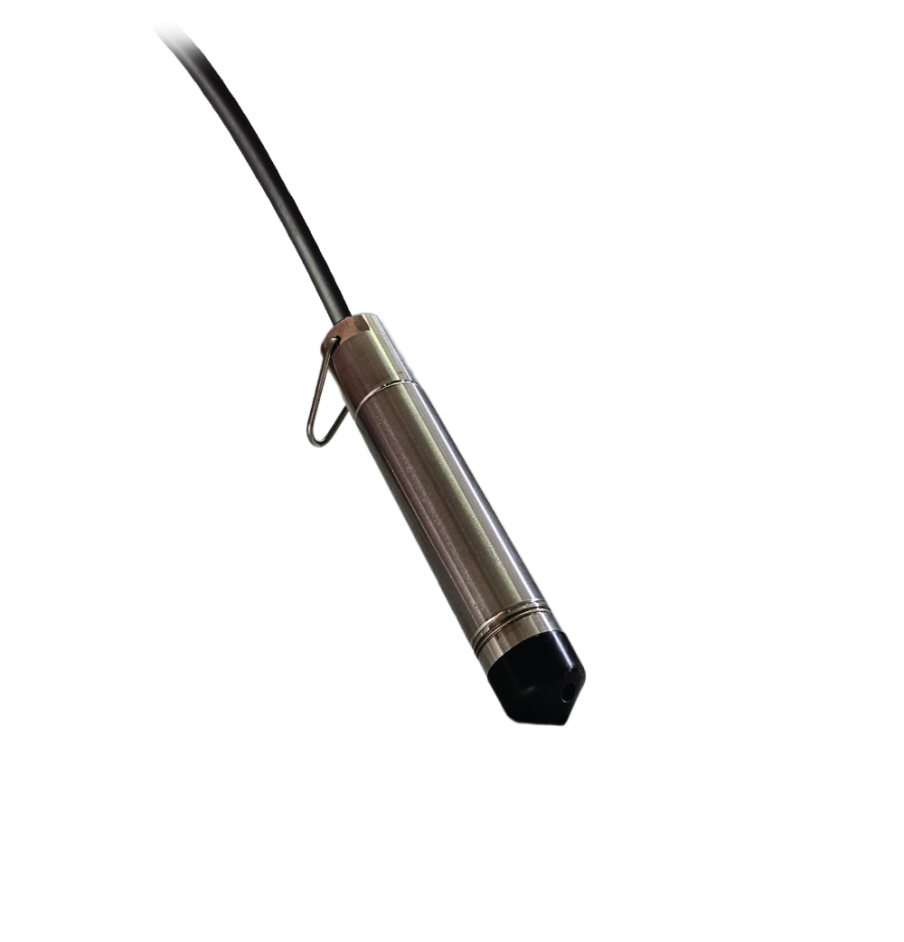

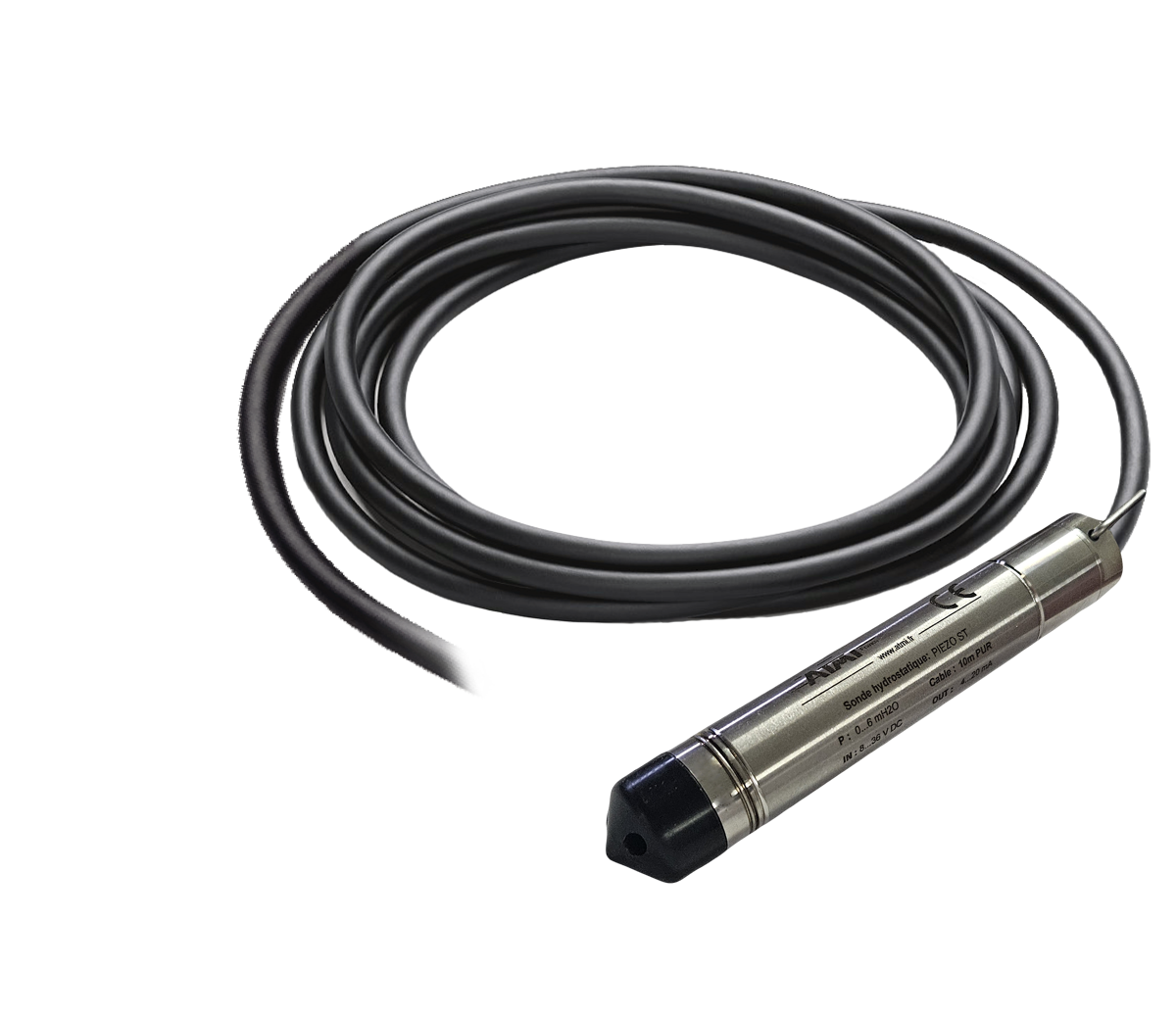

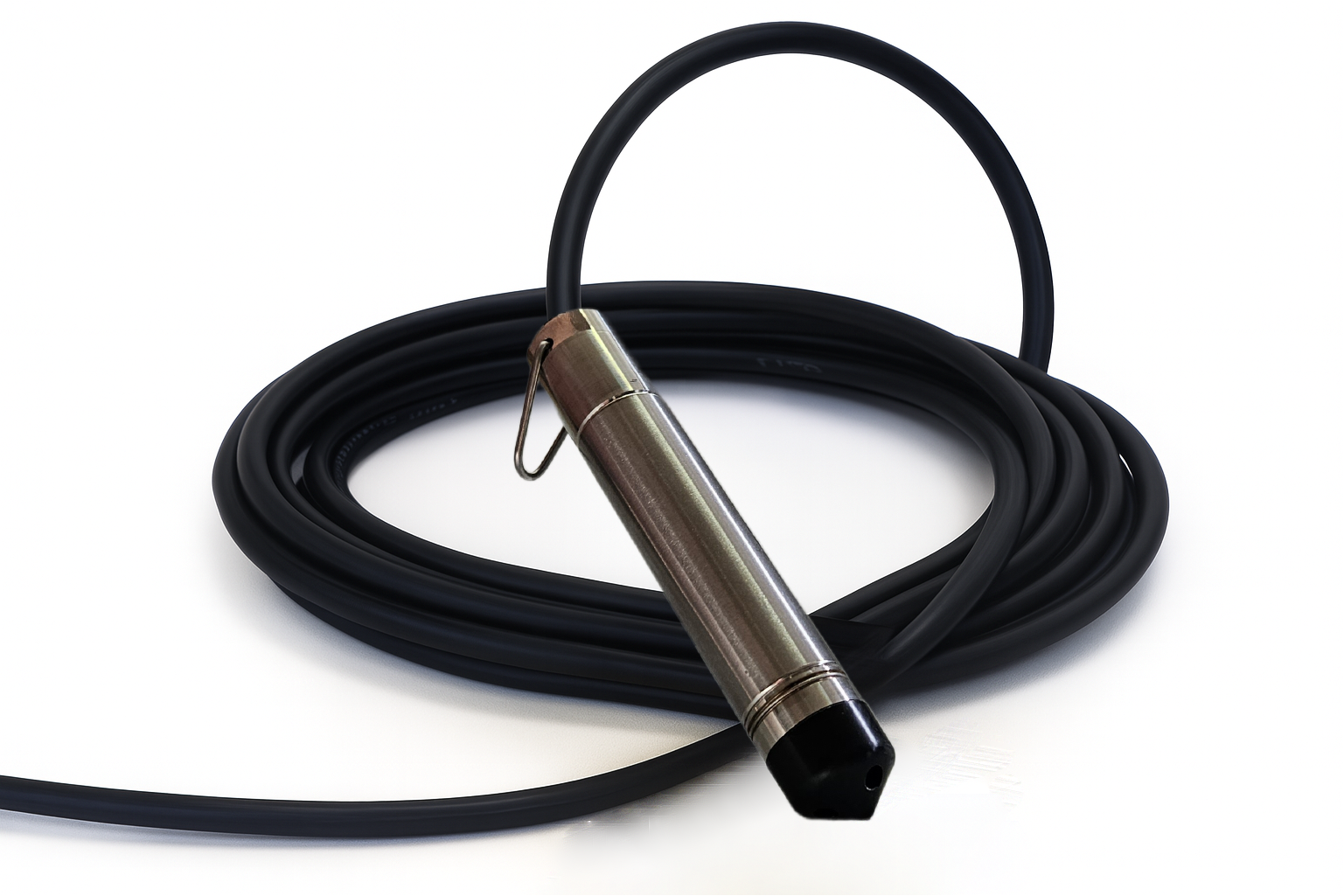

La sonde piézométrique PIEZO HR (Haute Résistance) permet de surveiller les niveaux d’eau en continu où l'utilisation de la sonde piézométrique PIEZO ST ou la sonde piézométrique PIEZO AS est impossible, par exemple dans l'eau de mer ou pour des applications chimiques. Elle est aussi utilisée pour l'automatisation de pompes à travers un relais de contrôle.
La sonde piézométrique PIEZO HR est composée d’une cellule piézoresistive qui mesure la pression hydrostatique qui est directement proportionnelle à la profondeur de l’eau. Les données de pression sont ensuite converties en signal électrique par technologie piézo résistive et conditionnée en boucle 4-20mA
La surveillance précise du niveau d’eau est essentielle dans de nombreux domaines, tels que la gestion des ressources hydriques, l’agriculture, l’ingénierie environnementale et la construction. Pour obtenir des données fiables et en temps réel, l’utilisation d’une sonde piézométrique de niveau d’eau est incontournable.
Téléchargez cette documentation et conservez les informations les plus importantes à portée de main.
pdf : 268.04 KB
|
|

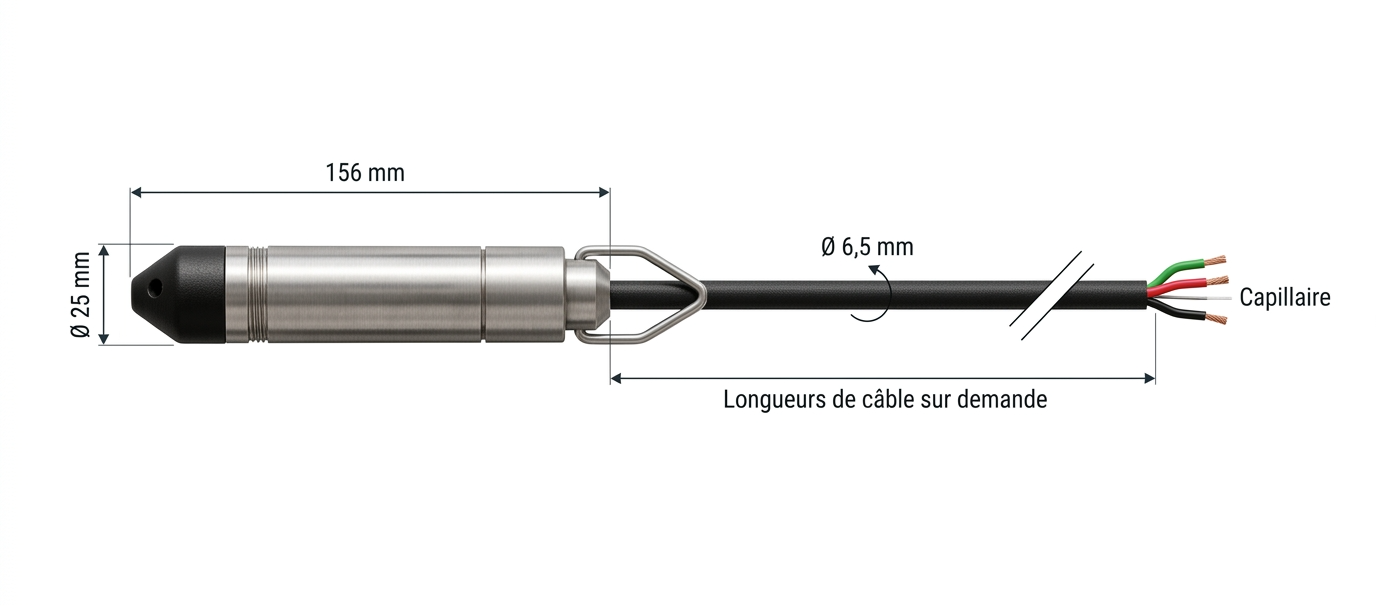

« Installez, immergez, mesurez : La précision au cœur de vos installation »Une sonde piézométrique est un instrument utilisé pour mesurer le niveau piézométrique, c’est-à-dire la pression de l’eau exprimée en hauteur de colonne d’eau en transformant la pression hydrostatique de la colonne d’eau en un signal électrique. La sonde piézométrique est placée au fond d' un forage, un puits ou un réservoir, immergée dans l’eau. Elle contient un capteur de pression piézorésistif qui mesure la pression exercée par la colonne d’eau située au-dessus de la sonde. Le capteur piézorésistif convertit cette pression en un signal électrique ( en mA, V ou via une communication numérique). Ce signal est proportionnel à la hauteur d’eau. Le signal est envoyé à un boîtier ou à un enregistreur. On obtient alors directement le niveau piézométrique (par rapport au sol ou à une cote de référence).
|
Fixation de la sondeLa sonde piézométrique peut être suspendue via la gaine du câble, en utilisant un support l'accessoire de fixation, FIXCAB, qui permet de fixer correctement le câble électrique à la hauteur désirée et permet un réglage précis à tout moment. Si la sonde piézométrique est fréquemment retirée ou risquée à accrocher, on recommande d’utiliser un câble inox de support avec œillet pour lever la sonde. Attention à l'utilisation de colliers ou autres éléments lors de la fixation qui peuvent blesser le câble et détériorer l'appareil en laissant rentrer l'eau à l'interieur de la poire de niveau par capillarité.
|
Raccordement électriqueLe raccordement électrique doit être placé dans un boîtier non hermétique (la pression interne du boîtier doit être égale à la pression atmosphérique), empêchant ainsi l'eau ou d'autres contaminants de pénétrer dans le capillaire. Cela permet de prévenir les infiltrations d’eau qui pourraient compromettre la sécurité des raccordements électriques ainsi que la durée de vie de la sonde. La boîte de raccordement électrique ne doit jamais être placé à l’intérieur de la cuve. Le câble et son capillaire peuvent être rallongés à l'aide d'un câble de signal standard. Nous équipons nos flotteurs de niveau avec la longueur de cable que vous souhaitez pour éviter des raccords qui nuiraient à leur fonctionnement.
|
Accessoire de fixation vivement conseillé pour tous les flotteurs suspendus.

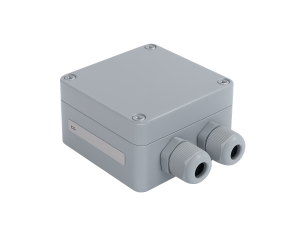

La boîte de jonction est destinée au prolongement du câble d'alimentation de la sonde hydrostatique avec un câble de signal standard.
Le parafoudre est conçu pour fournir une protection contre les surtensions pour les transmetteurs de mesure et les appareils auxiliaires.
|
Afin de définir au mieux le flotteur à poire de niveau adapté à votre besoin, ATMI propose une large gamme de contacteurs de niveau pour liquides et solides dans diverses applications.
