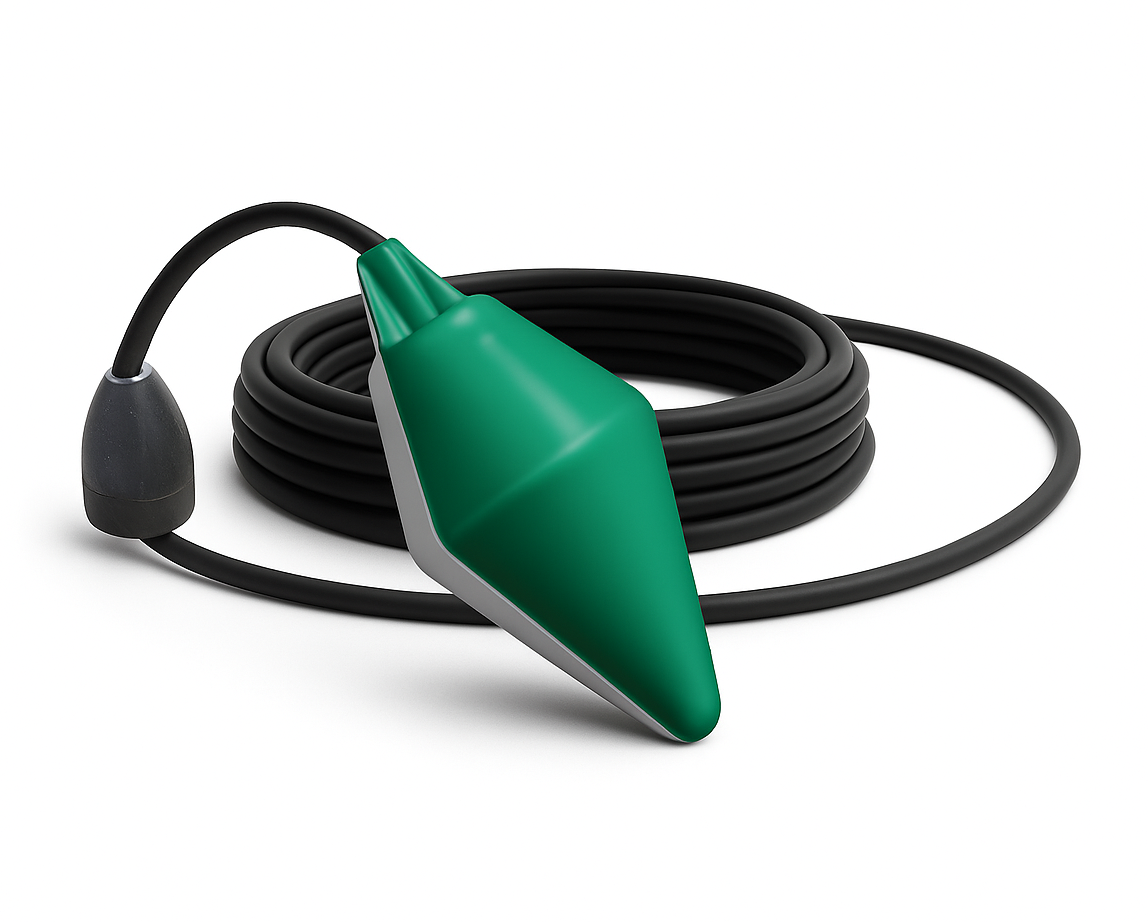

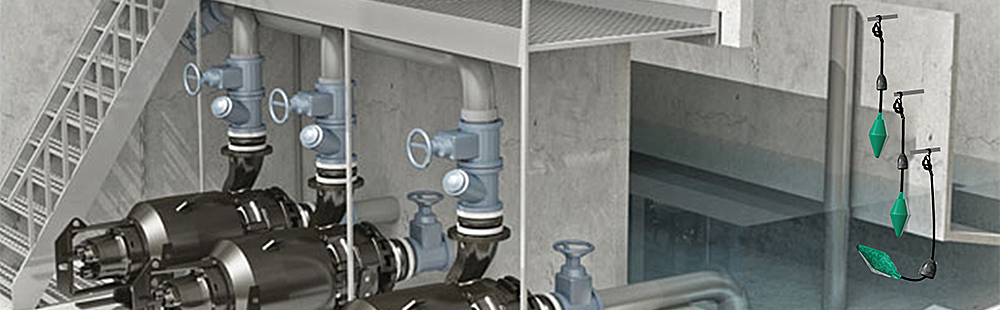

Le régulateur de niveau SOBA est adaptés aux contrôle de niveau des eaux usées chargées. Il détecte l'atteinte d'un niveau par basculement du flotteur ce qui actionne un contact relié à une armoire de commande, fermant ou ouvrant le circuit d'alimentation de pompes ou autres.
Si l'on utilise au moins deux flotteurs par cuve, l'un fonctionnant comme contact bas, l'autre comme contact haut, on peut également effectuer des régulations de niveaux. Ces contrôleurs sont utilisés partout où les contrôleurs de niveau magnétiques ne peuvent être utilisés du fait des impuretés ou des dépôts qui risquent de coincer le flotteur.
Son angle de commutation de +/- 25º permet une régulation de niveau très précise. Le régulateur de niveau SOBA s'utilise aussi en alarme haute ou basse (sécurité anti-débordement ou en protection contre la marche à vide).

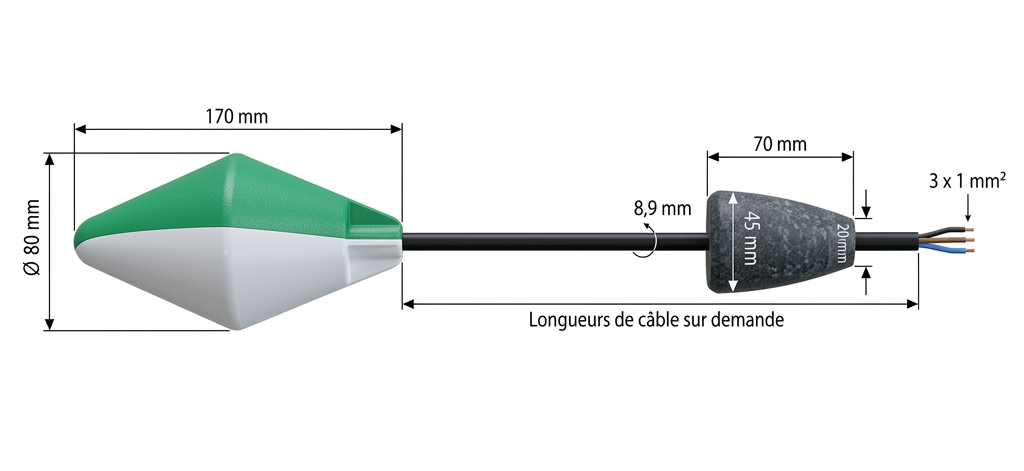

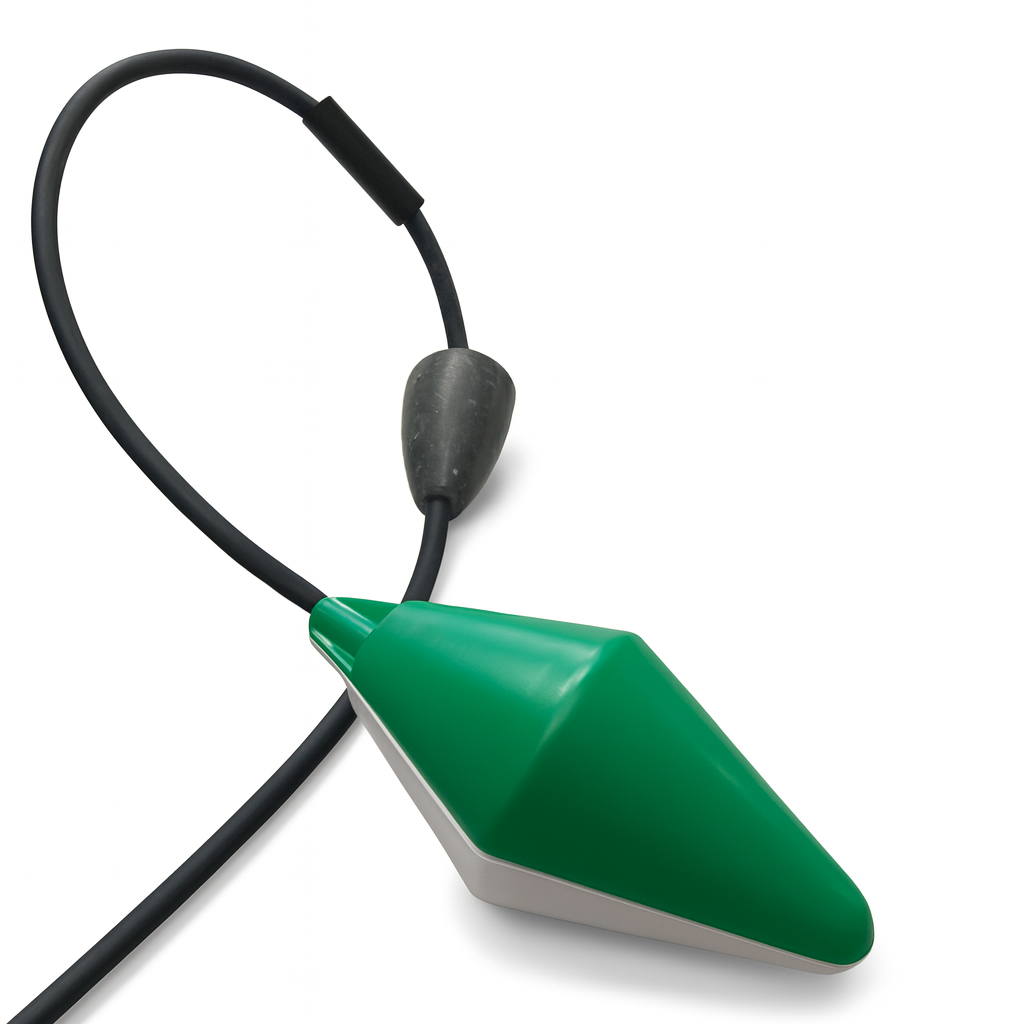

Le régulateur de niveau SOBA est livré avec un lest en résine chargée de 250 g en série, réglable sur le câble, ce qui facilite le point de rotation du régulateur de niveau et lui permet de travailler dans une large plage de densités.
Téléchargez cette documentation et conservez les informations les plus importantes à portée de main.
pdf : 478.39 KB
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Vidange ou RemplissageLe régulateur de niveau SOBA fonctionne selon le principe de la détection de niveau par basculement. Lorsque le liquide atteint un certain niveau prédéfini, le flotteur bascule, provoquant l’ouverture ou la fermeture d’un interrupteur mécanique intégré selon le mode de fonctionnement choisi (remplissage ou vidange). Le flotteur est équipé d’un câble à trois conducteurs (COM, NO, NC), permettant de sélectionner le mode de fonctionnement lors du câblage : Utilisé en binôme avec un autre flotteur du même type, il permet de réguler les niveaux minimum et maximum d'une cuve. |

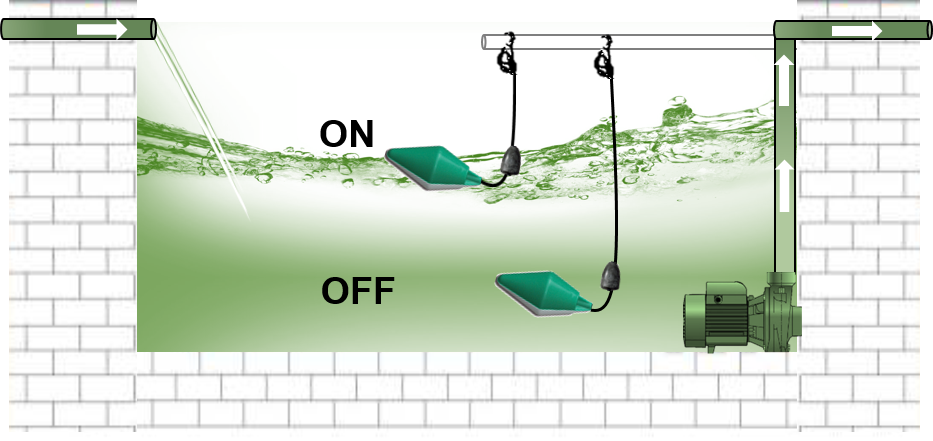

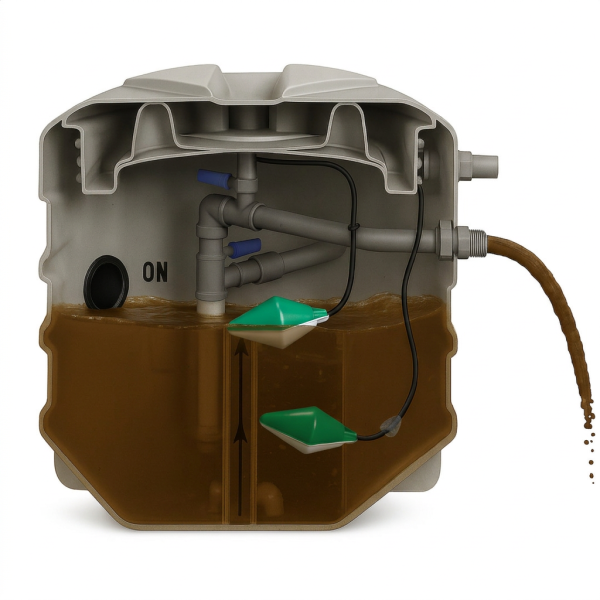

En mode vidange, l'interrupteur de niveau SOBA actionne le démarrage de la pompe en position haute (anti-debordement). Un courant électrique passe à travers le flotteur jusqu'à l'appareil connecté (relais de controle, pompes, vannes, alarmes).

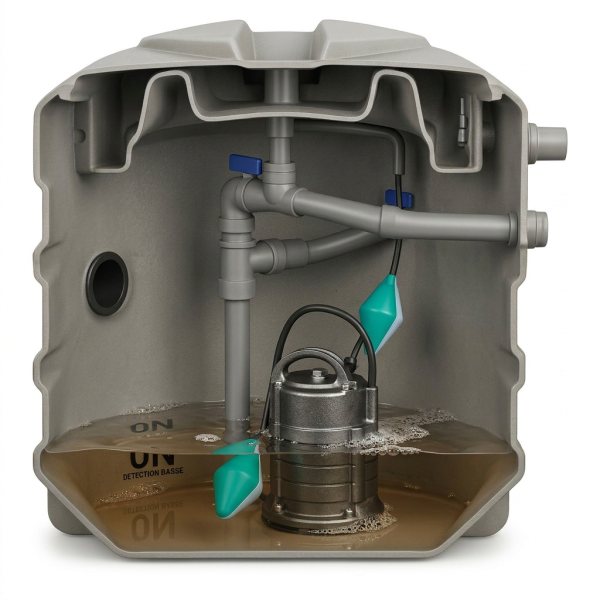

Une fois la cuve vide, l'interrupteur de niveau coupe le circuit électrique pour protéger les équipements (pompes) en l'absence d'eau dans la cuve.

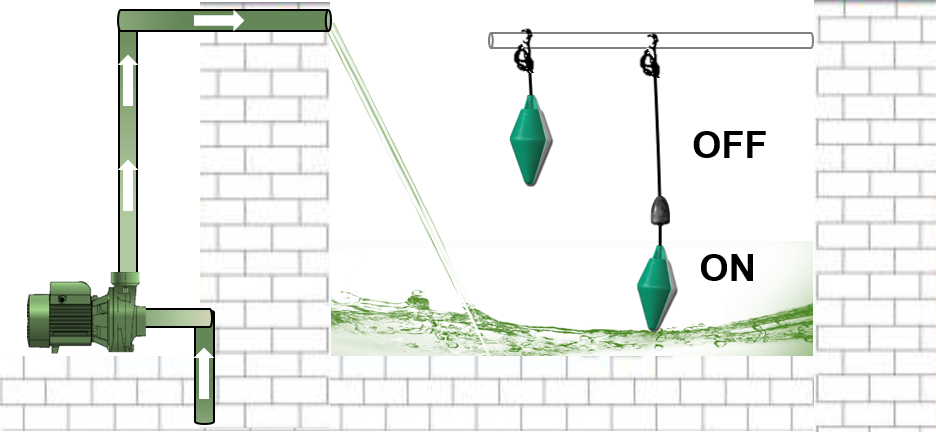

En mode remplissage, Le circuit électrique à l'intérieur de l'interrupteur se ferme (NC) lorsque l'interrupteur est en position basse. Ainsi, la pompe démarre pour remplir la cuve.
Positionnement du lestLe déclenchement de la poire de niveau (angle de commuatation) peut varier en fonction de l'agitation du liquide, du débit de remplissage/vidange mais surtout en fonction du positionnement du lest ou point de fixation. En effet, la longueur du câble entre le contrepoids et l'interrupteur à flotteur détermine la quantité de liquide qui s'élève ou s'abaisse pour amener l'interrupteur à flotteur et changer d'état. Vous avez la possibilité d’ajuster le contrepoids sur le câble de l’appareil pour optimiser son fonctionnement. |
Plus la distance entre le lest et le flotteur est grande, plus la différence de niveaux sera importante et donc plus l’angle de commutation sera large. En effet, la longueur de câble située entre le contrepoids et l’interrupteur à flotteur détermine la variation de niveau nécessaire pour provoquer le changement d’état du flotteur.
Cela permet au flotteur de s'adapter à d'éventuelles turbulences dans le liquide mais également au flotteur de travailler dans un large éventail de densités.

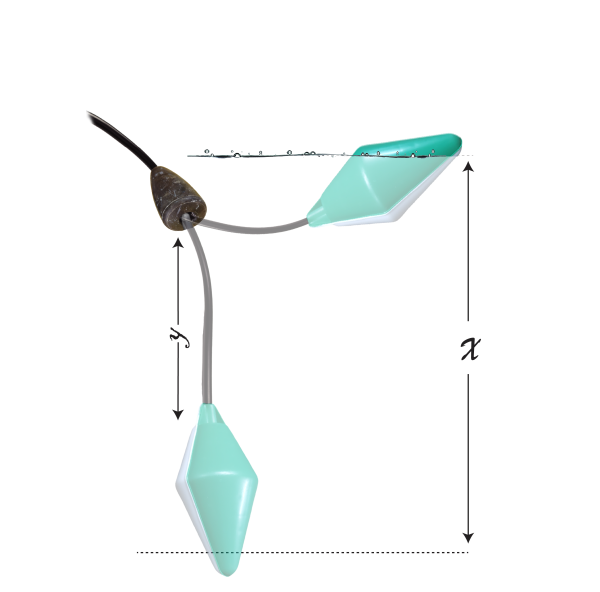

Voici ci-dessous des valeurs données à titre indicatifs pour le régulateur de niveau SOBA avec une longueur de câble minimale et maximale pour assurer un fonctionnement correct :
Valeur min. Y = 10cm → X ≈ 25-30 CM
Valeur max. Y = 30cm → X ≈ 45-50 CM

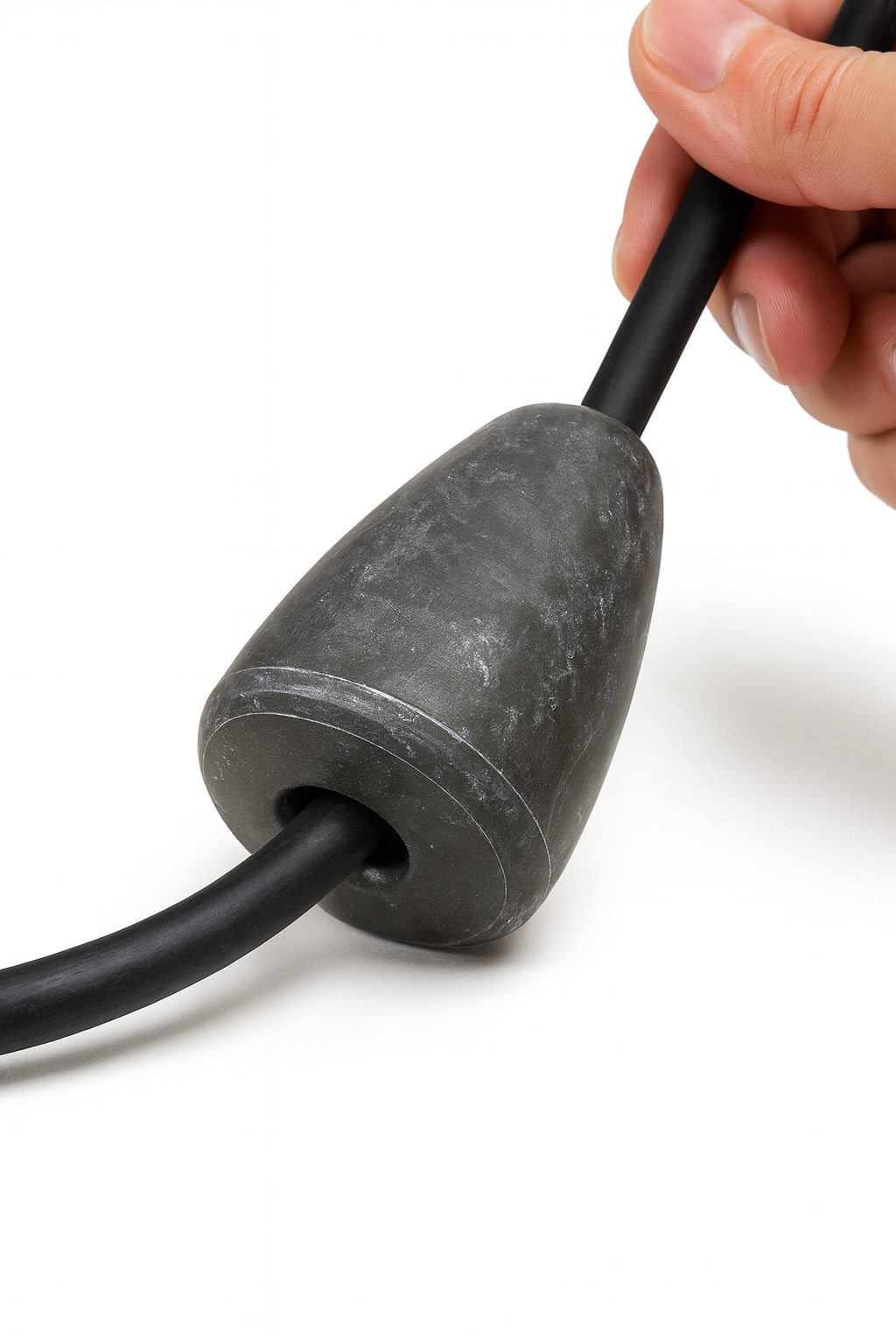

Afin d’ajuster le lest sur le câble, il vous suffit de tirer sur le lest plastique ou résine afin de le déclipser de la bague de serrage ou joint torique. Ensuite, faites glisser la bague de serrage/joint torique à l'endroit souhaité et replacez le lest dessus, de sorte que le poids soit bloqué sur le câble.
|
Fixation du flotteurLa poire de niveau peut être suspendue via la gaine du câble, en utilisant l'accessoire de fixation FIXCAB, qui permet de fixer correctement le câble électrique à la hauteur désirée et permet un réglage précis à tout moment. Attention à l'utilisation de colliers ou autres éléments lors de la fixation qui peuvent blesser le câble et détériorer l'appareil en laissant rentrer l'eau à l'interieur de la poire de niveau par capillarité.
|

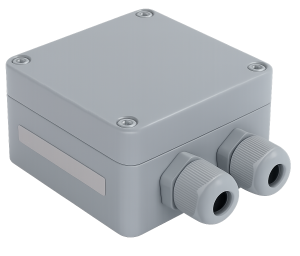

Raccordement électriqueDans les espaces extérieurs ou humides, le raccordement électrique de la poire de niveau doit être étanche et correctement isolé dans une boîte hermétique, empêchant ainsi l'eau ou d'autres contaminants de pénétrer dans le câble. Cela permet de prévenir les infiltrations d’eau qui pourraient compromettre la sécurité des raccordements électriques ainsi que la durée de vie du flotteur. La boîte de raccordement électrique ne doit jamais être placée à l’intérieur de la cuve. Le câble et son capillaire peuvent être rallongés à l'aide d'un câble de signal standard. Nous équipons nos flotteurs avec la longueur de câble que vous souhaitez pour éviter des raccords qui nuiraient à leur fonctionnement. |

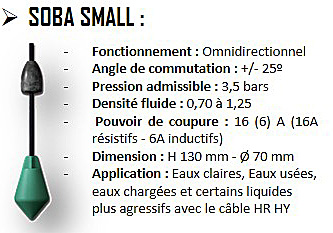

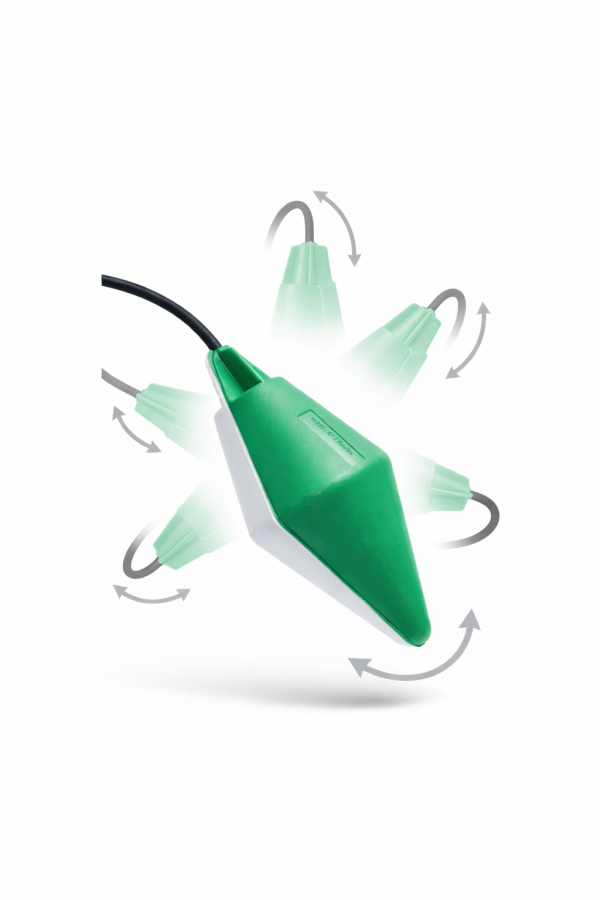

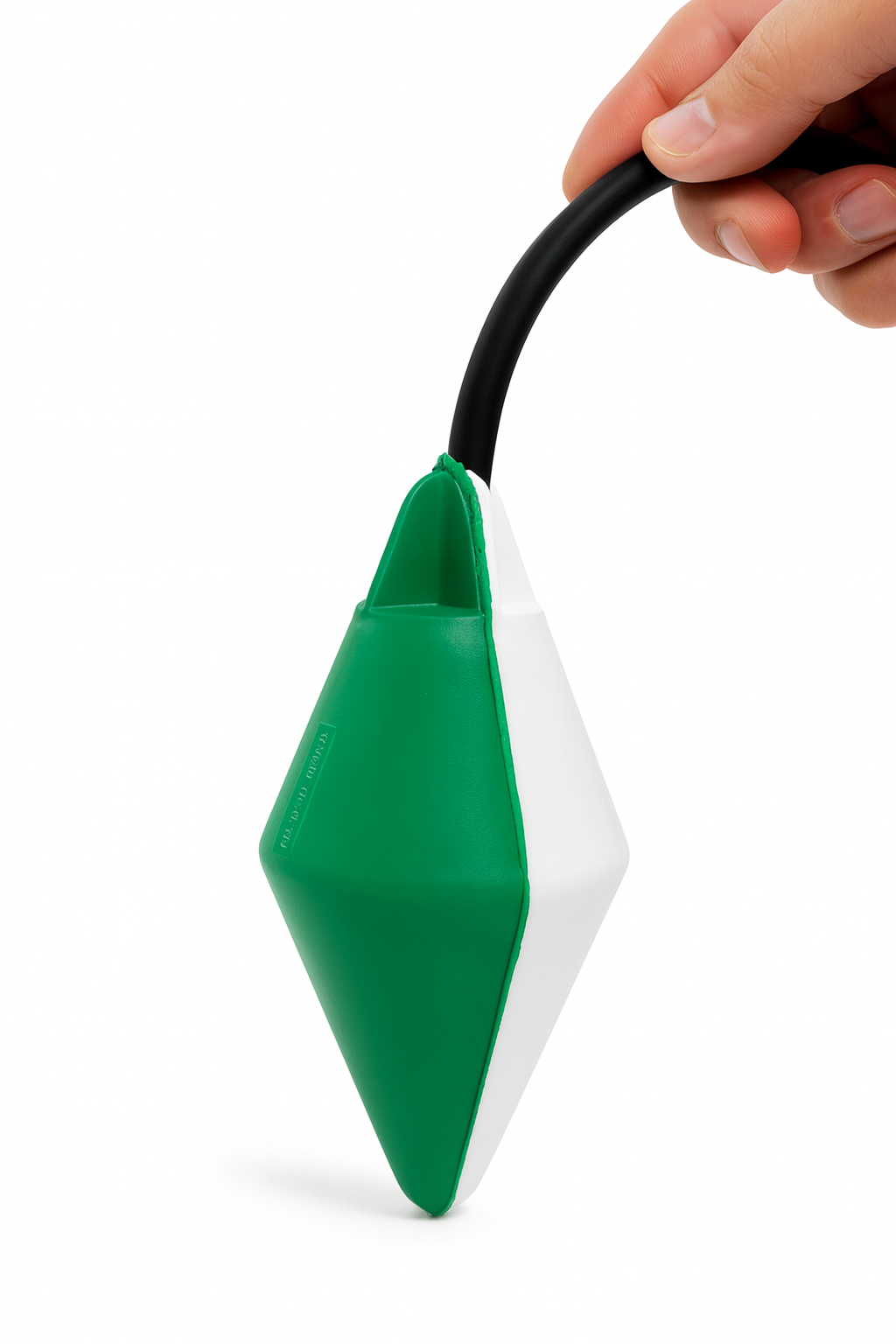

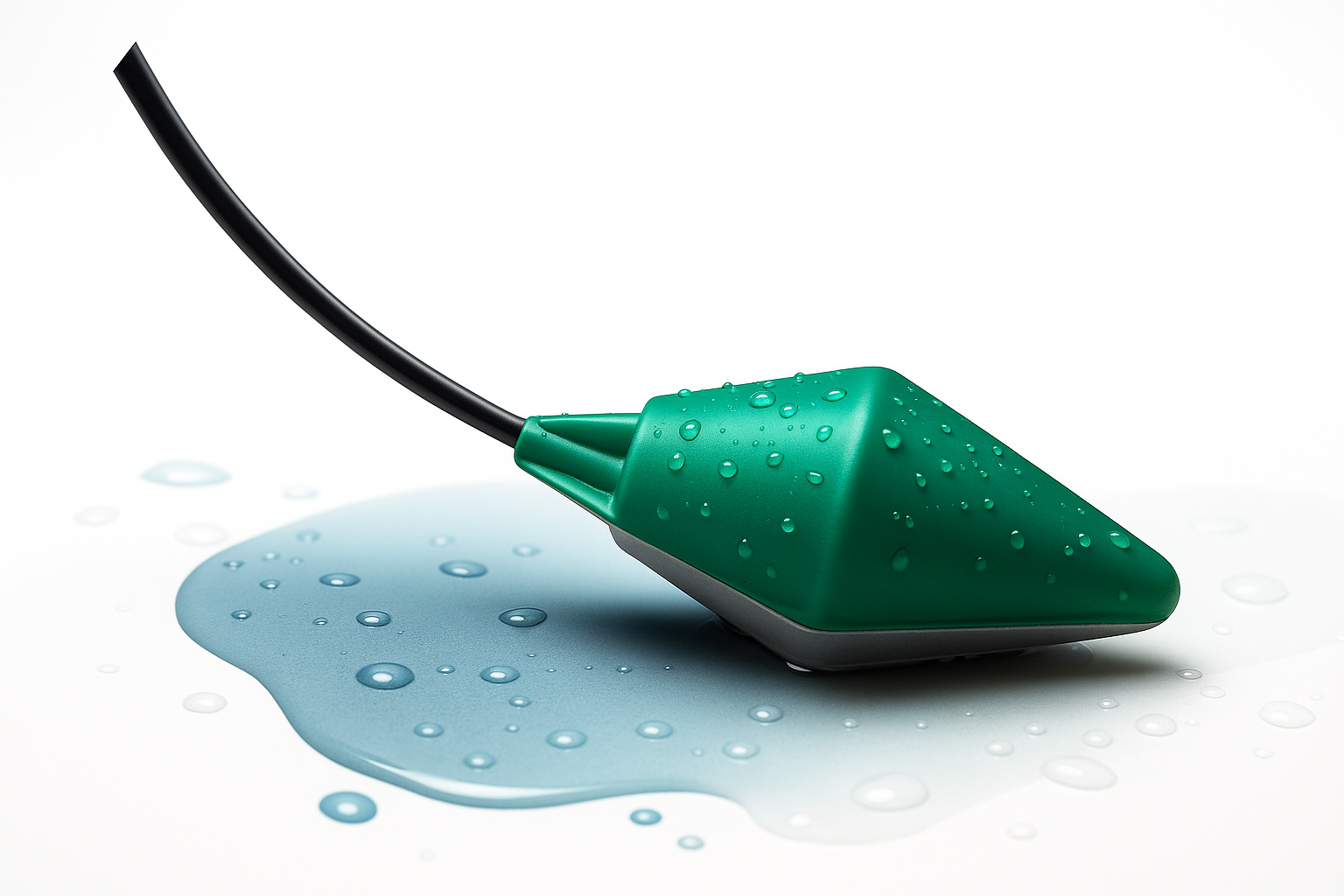

Contrairement aux capteurs plats, le régulateur de niveau SOBA offre une détection omnidirectionnelle. Sa forme lui permet de réagir aux mouvements de l’eau quel que soit sa position dans le liquide.
Cela garantit une détection plus fiable, notamment dans les environnements agités ou soumis à des turbulences.
Le régulateur de niveau SOBA est équipé en série d'un lest en résine chargé 250 g indispensable au bon fonctionnement du flotteur. Il détermine le point de rotation suivant les niveaux de liquides souhaités.

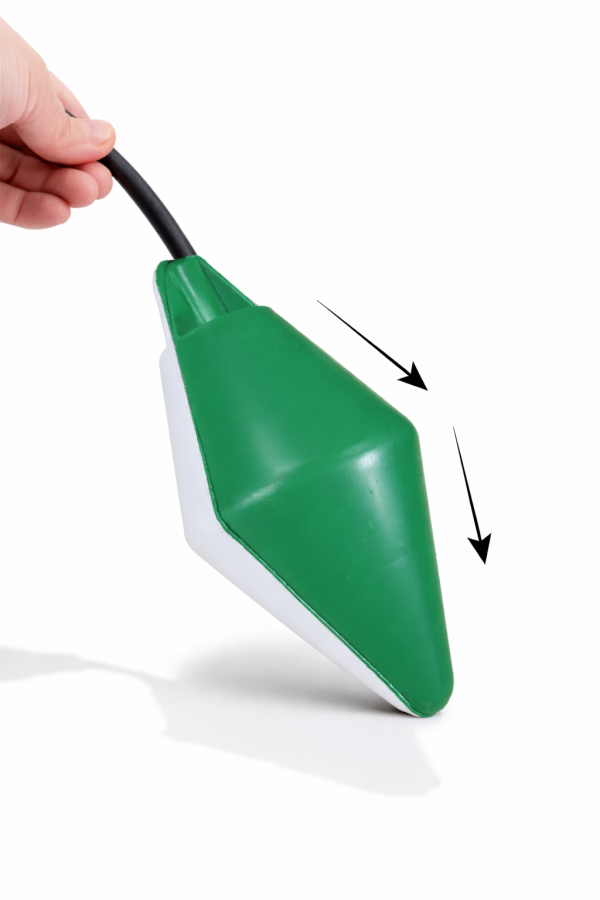

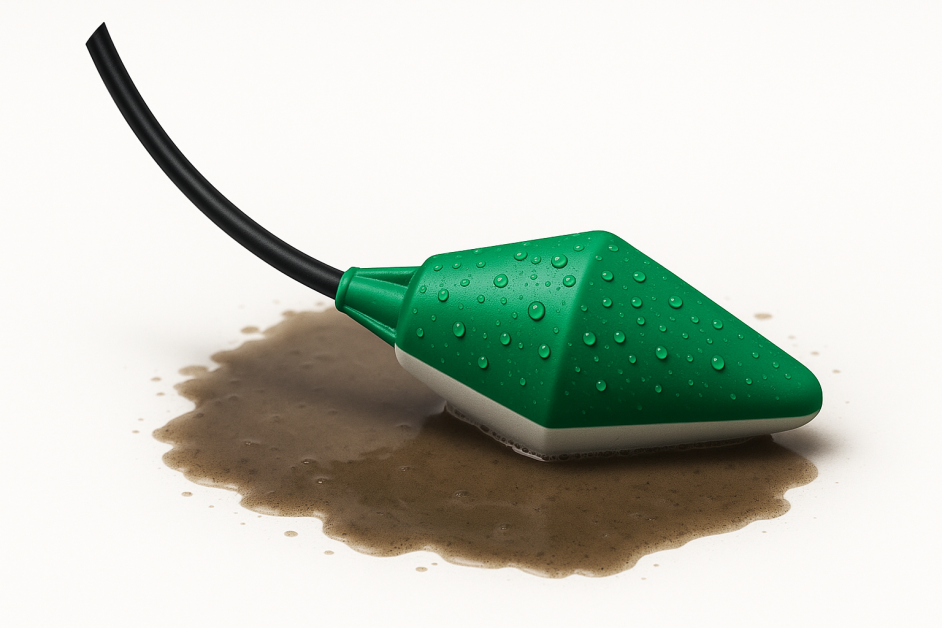

La forme de la poire de niveau SOBA, en polypropylène copolymère, est spécialement étudié pour éviter l’accumulation d’impuretés sur son corps, préservant ainsi ses performances et sa longévité dans le temps. Aucun entretien n'est requis.
Relais de contrôle de niveau avec alarme.

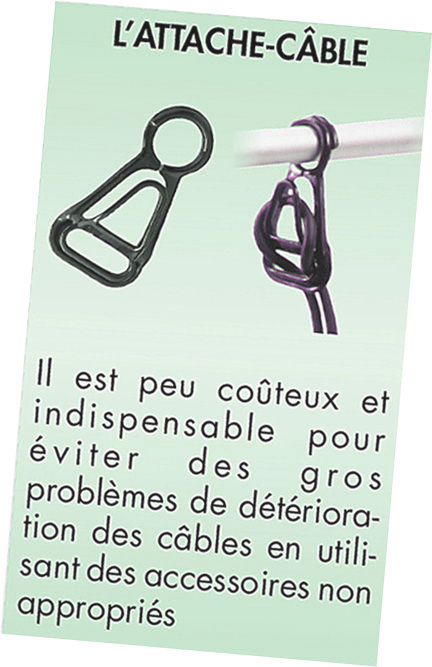

Accessoire de fixation vivement conseillé pour tous les flotteurs suspendus.
Prise multifonction idéale pour la commande de pompe
Le lest clip peut s'installer à tout moment.

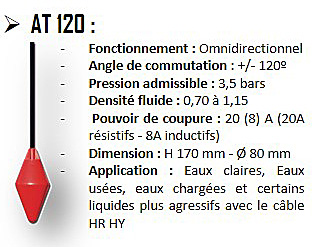

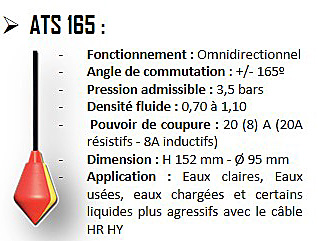

Afin de définir au mieux le flotteur à poire de niveau adapté à votre besoin, ATMI propose une large gamme de contacteurs de niveau pour liquides et solides dans diverses applications.
