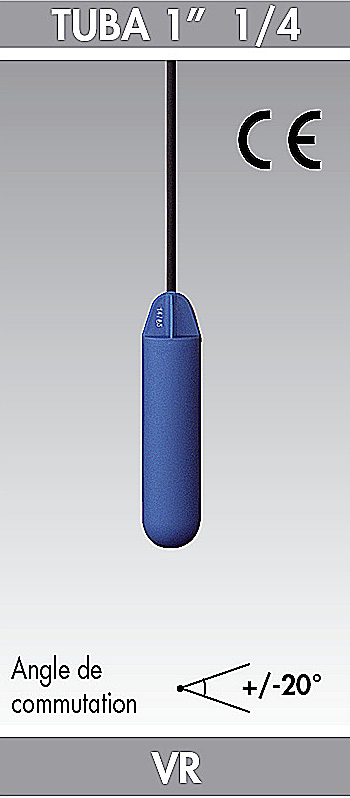

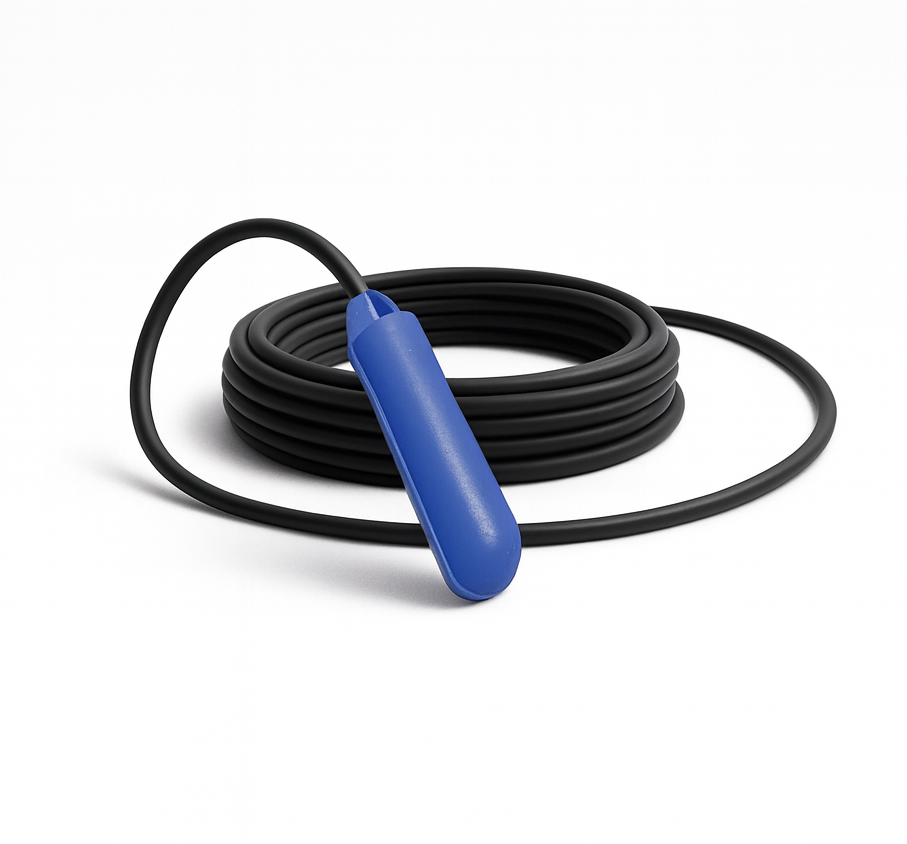

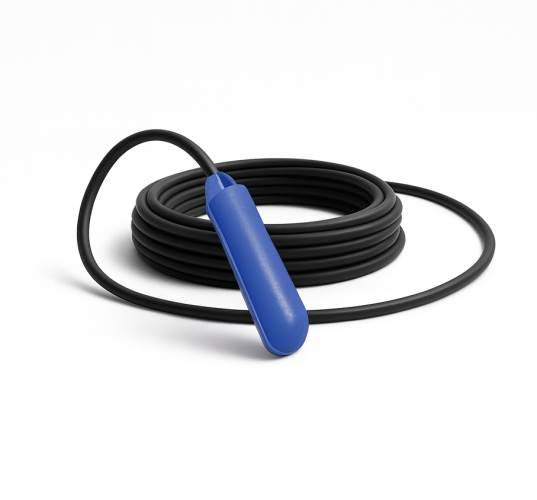

Détecteur de niveau à flotteur TUBA 1" 1/4

Description :

ATMI

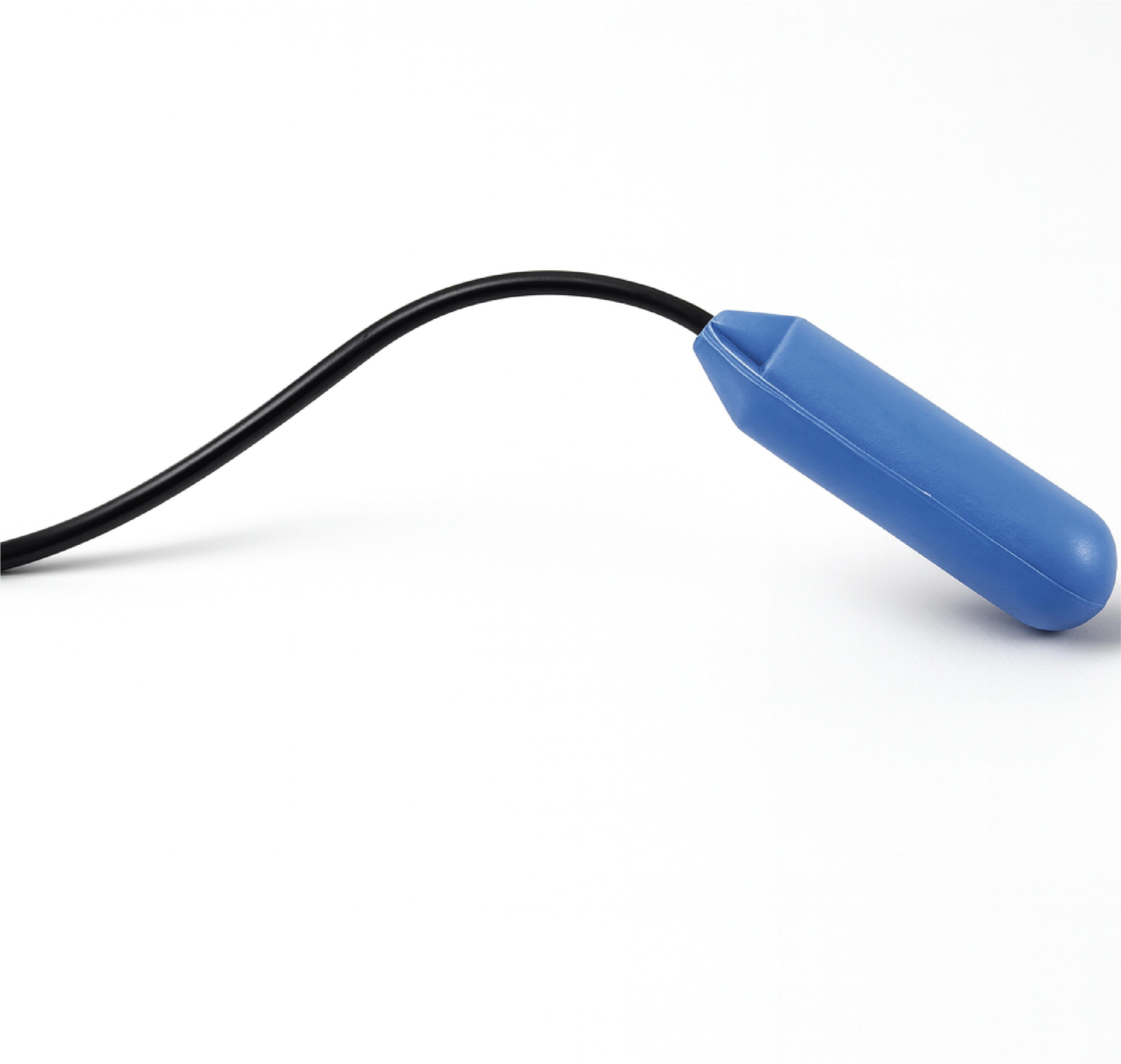

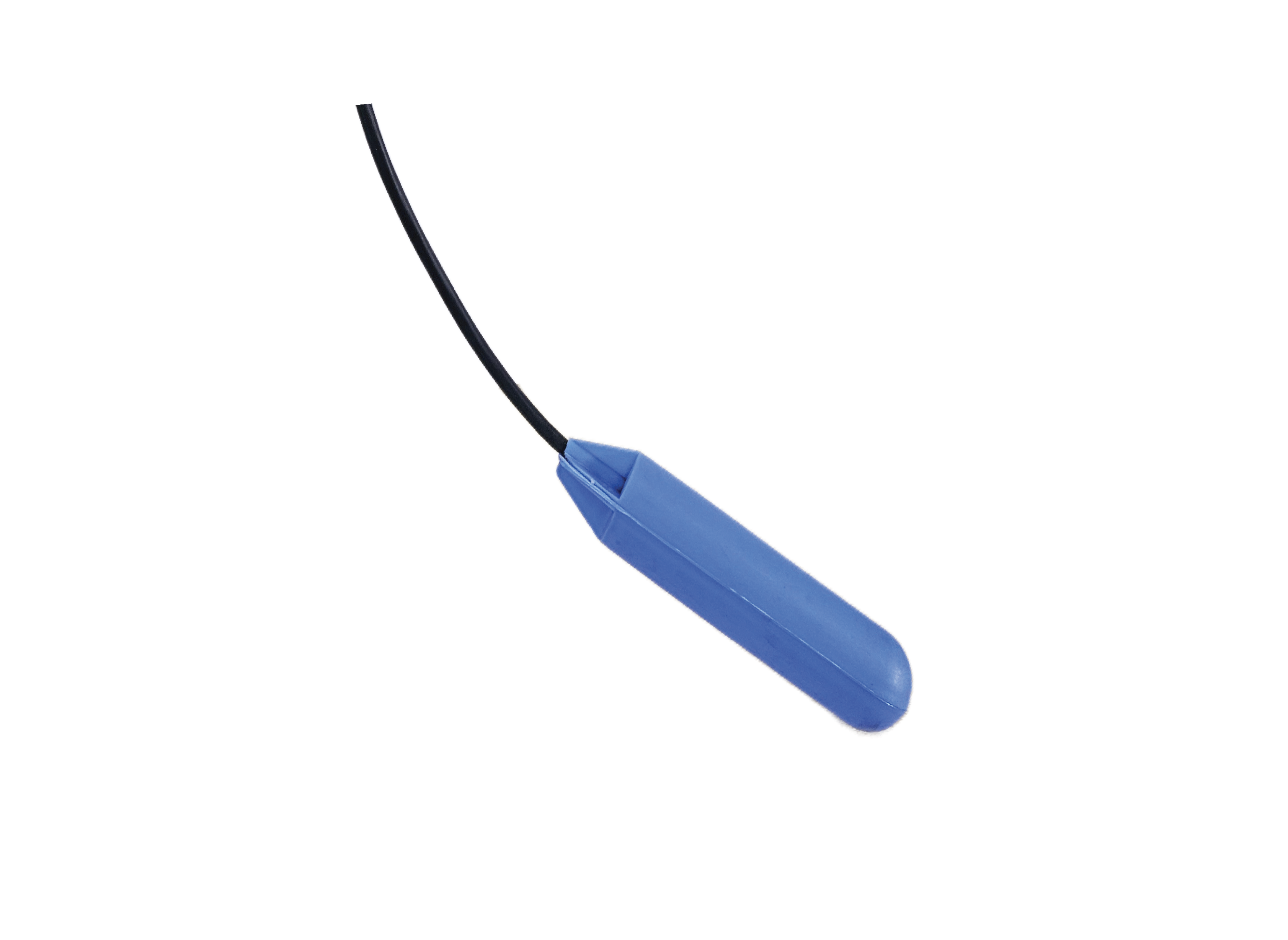

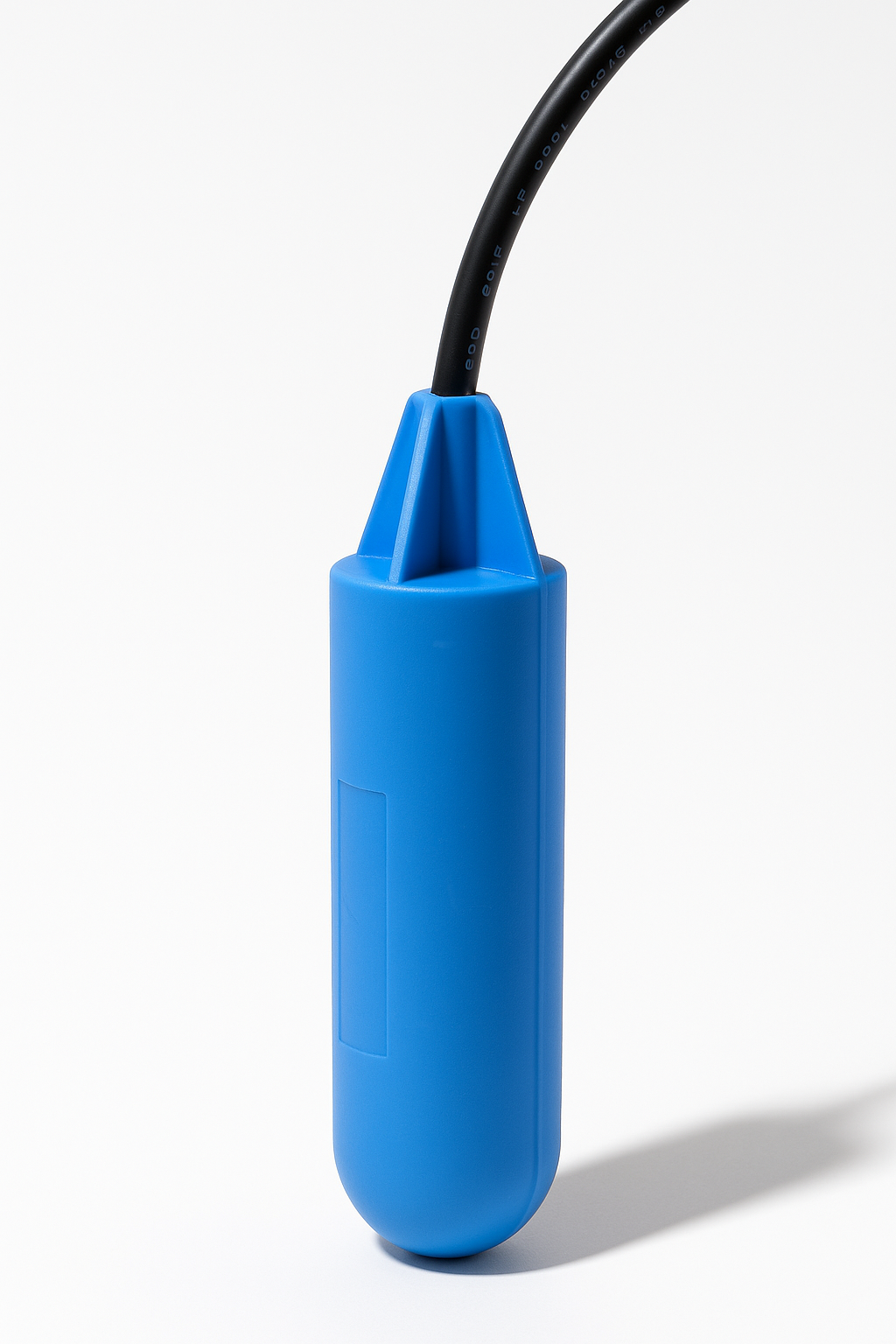

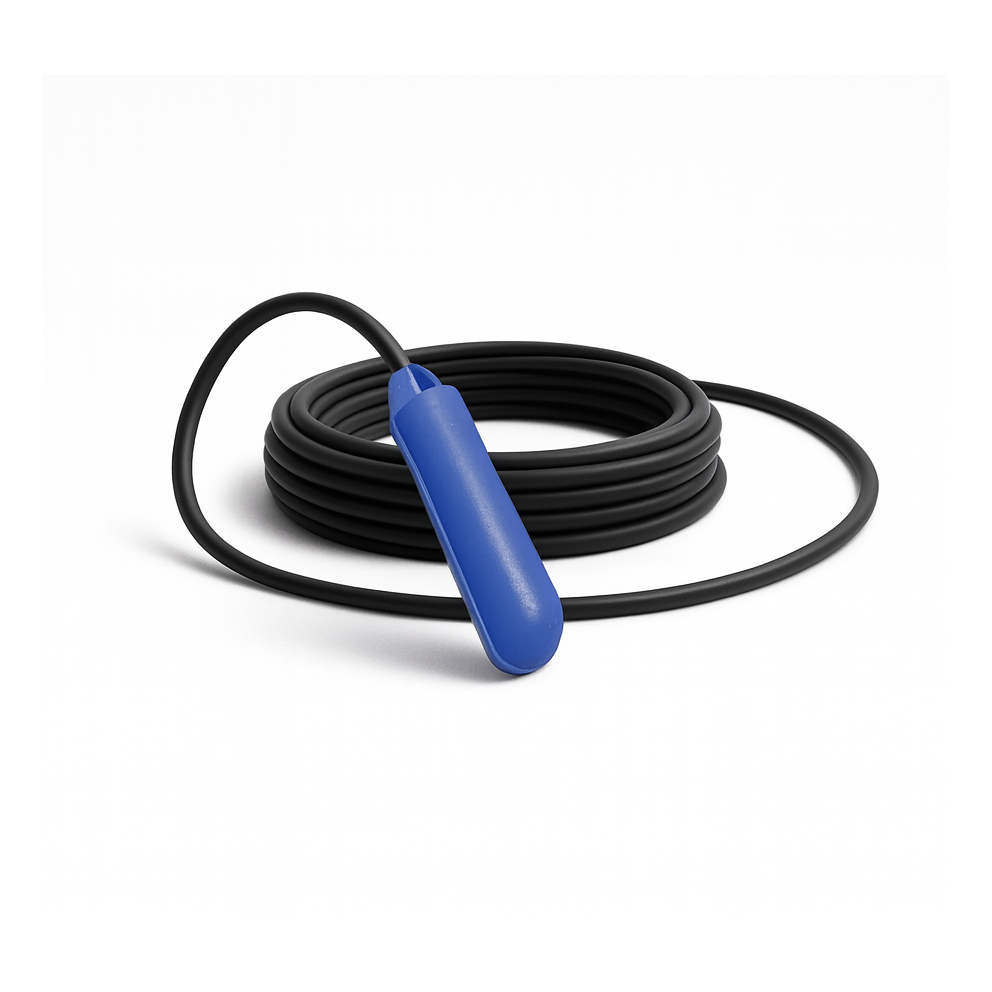

Le TUBA 1" 1/4 est un détecteur de niveau à flotteur tubulaire de petite taille, spécialement conçu pour les citernes, réservoirs et cuves à passages étroits.

Le faible diamètre de ce flotteur (Ø 36 mm) permet son introduction par de petits orifices souvent placés sur les parois verticales des cuves.

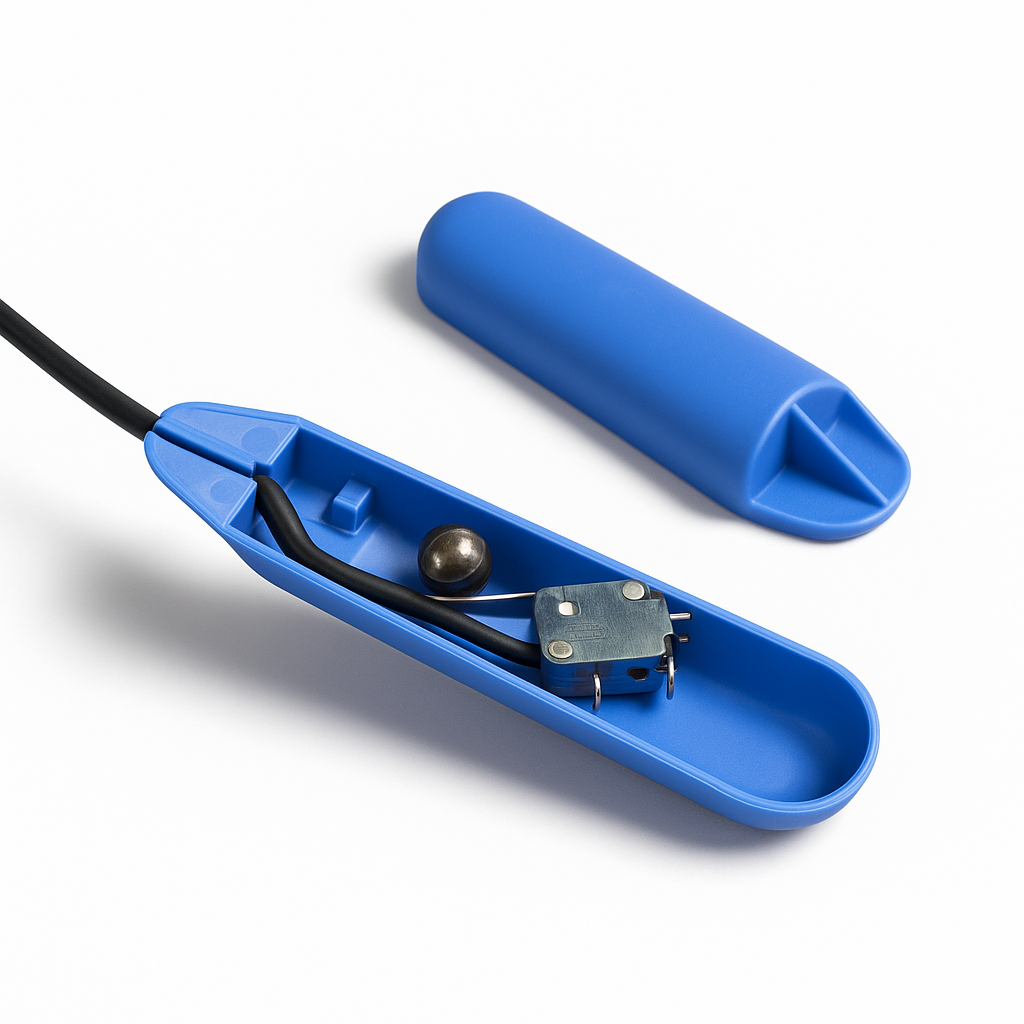

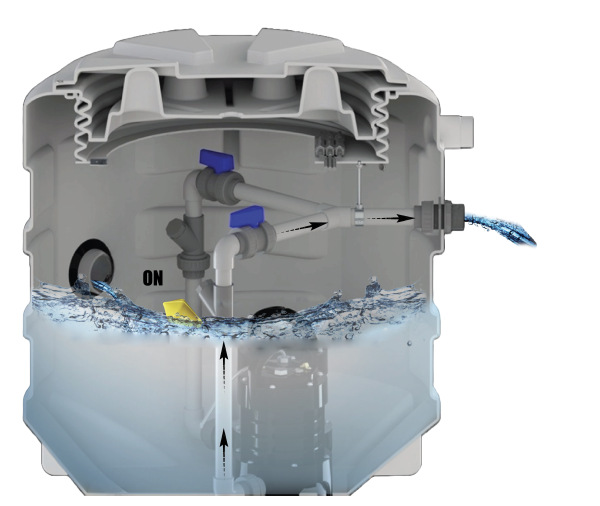

Sous la poussée des liquides, le basculement du flotteur actionne un contact relié à une armoire de commande, fermant ou ouvrant le circuit d'alimentation de pompes ou de tous autres asservissements.

Son angle de commutation de +/- 20º permet une régulation de niveau très précise. Un modèle simillaire a été conçu pour des liquides trés agressifs, tels que par exemples l'acide sulfurique et/ou atteignant des températures allant jusqu'a 125°C. Voir le détecteur de niveau TUBA 125 C.

Avantages :

Ecologique Economique Fiable 100 % Etanche Personalisable



Caractéristiques techniques :

Fonctionnement Omnidirectionnel
Densité du fluides admissibles 0,75 à 1,50
Pression de service admissible 5,5 bars
Température maxi 85 °C
Indice de protection IP 68
Caractéristiques électriques 12,24,48 VCA /VCC -  250 VCA /VCC 50/60 Hz
Pouvoir de coupure 16 (6) A (16 A résistifs – 6 A inductifs)
Enveloppe cylindrique Polypropylène copolymère
Câble 3 conducteurs 1 mm² Neoprène
Poids flotteur sans câble 75 g

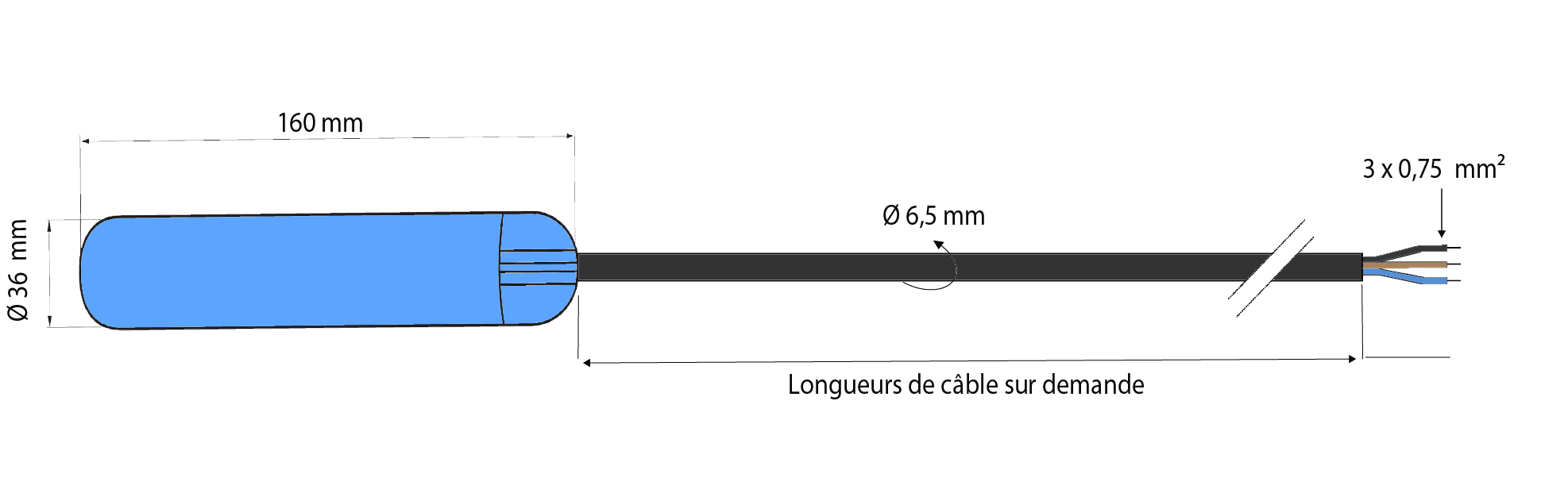

Dimenssion Haut : 160 mm - Diam : 36 mm
Lest (option) 175 g résine chargée
Longueurs de câble (série) 2, 3, 5, 10, 15, 20 m



Accessoires :

ATMI

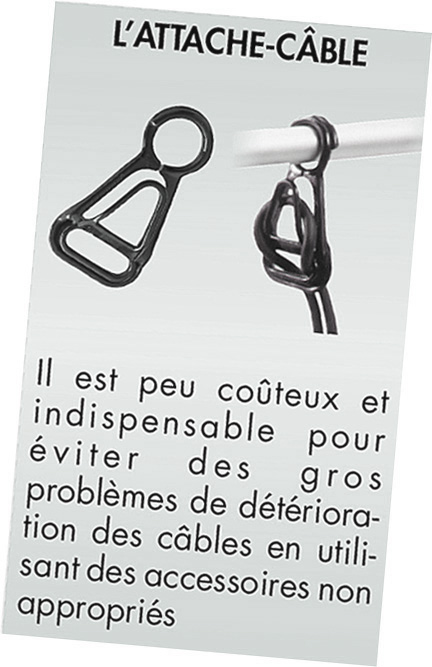

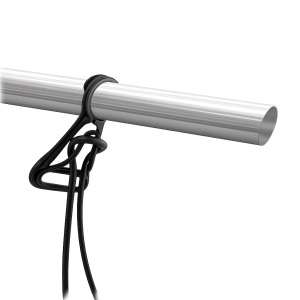

- L’ATTACHE CABLE est un accessoire fort utile et peu coûteux, trop souvent négligé et vivement conseillé pour tous les appareils suspendus afin d’éviter le risque de détérioration de la gaine extérieure des câbles électriques. De plus, ce procédé permet un réglage précis à tout moment.

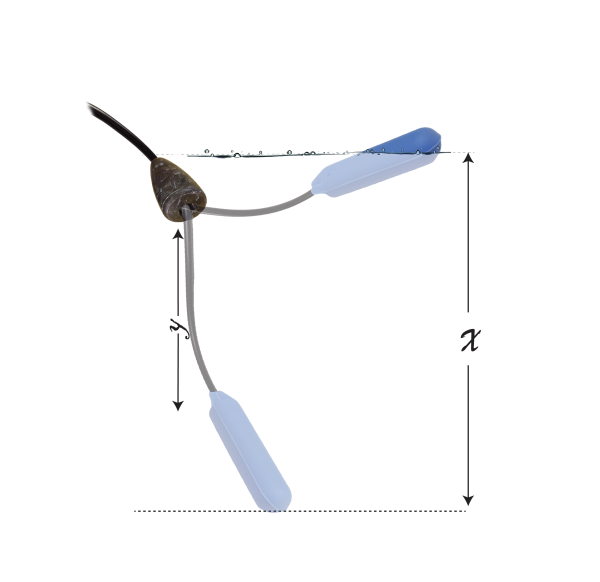

- LES LESTS REGLABLES sur le câble constituent le point de rotation des flotteurs des contacteurs de niveau suivant les niveaux de liquides souhaités. Ils sont indispensables au bon fonctionnement des flotteurs au-delà d'un mètre de longueur de câble lorsque celui-ci n'est pas fixé.

Attention à l'utilisation de colliers ou autres éléments en remplacement des lests, qui peuvent blesser le câble et aussi détériorer l'appareil.

ATMI

Le lest en resine chargée de 175 g s'adapte facilement sur le TUBA 1" 1/4

Documentation à propos du TUBA 1" 1/4 :

 Fiche technique TUBA 1" 1/4  (PDF 452Ko)
 Brochure ATMI  (PDF 1327Ko)
