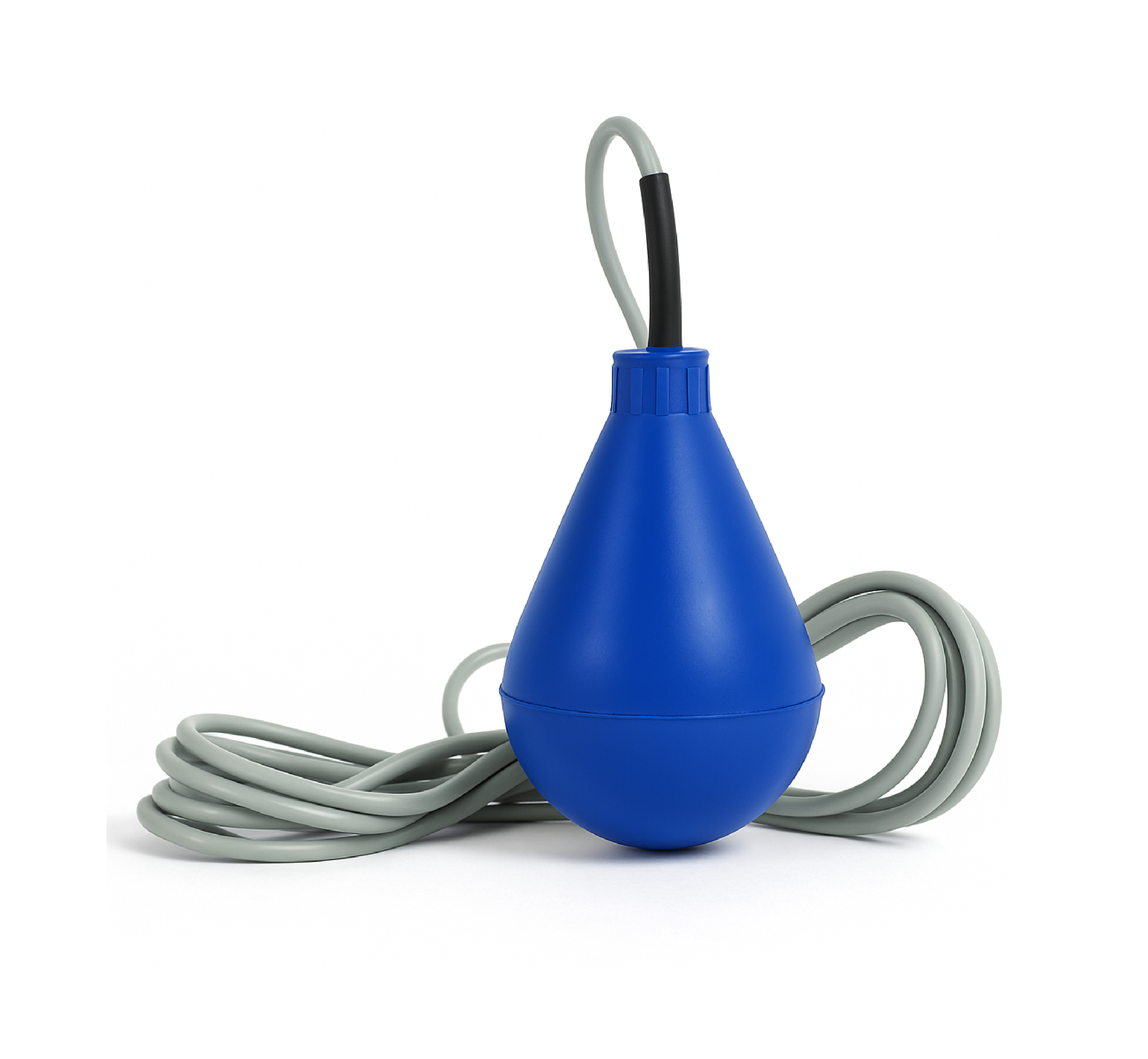

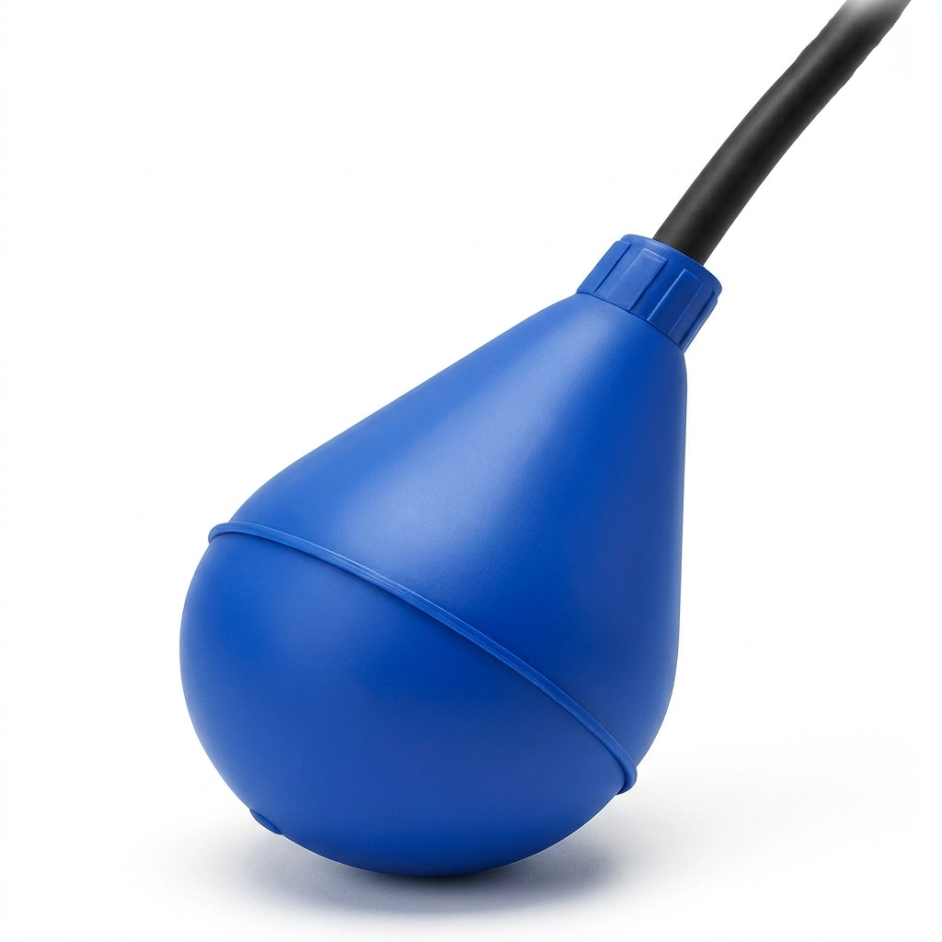

Régulateur de niveau auto-lesté pour eaux usées

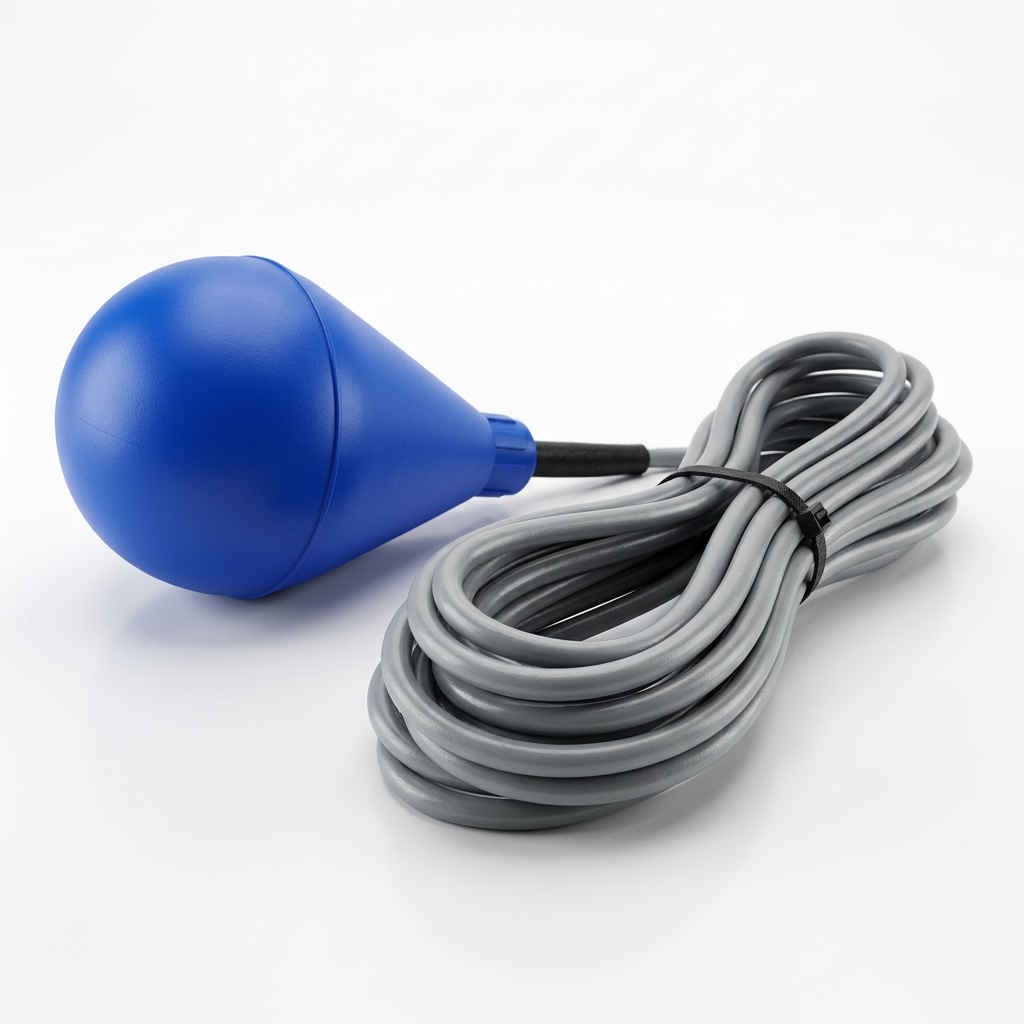

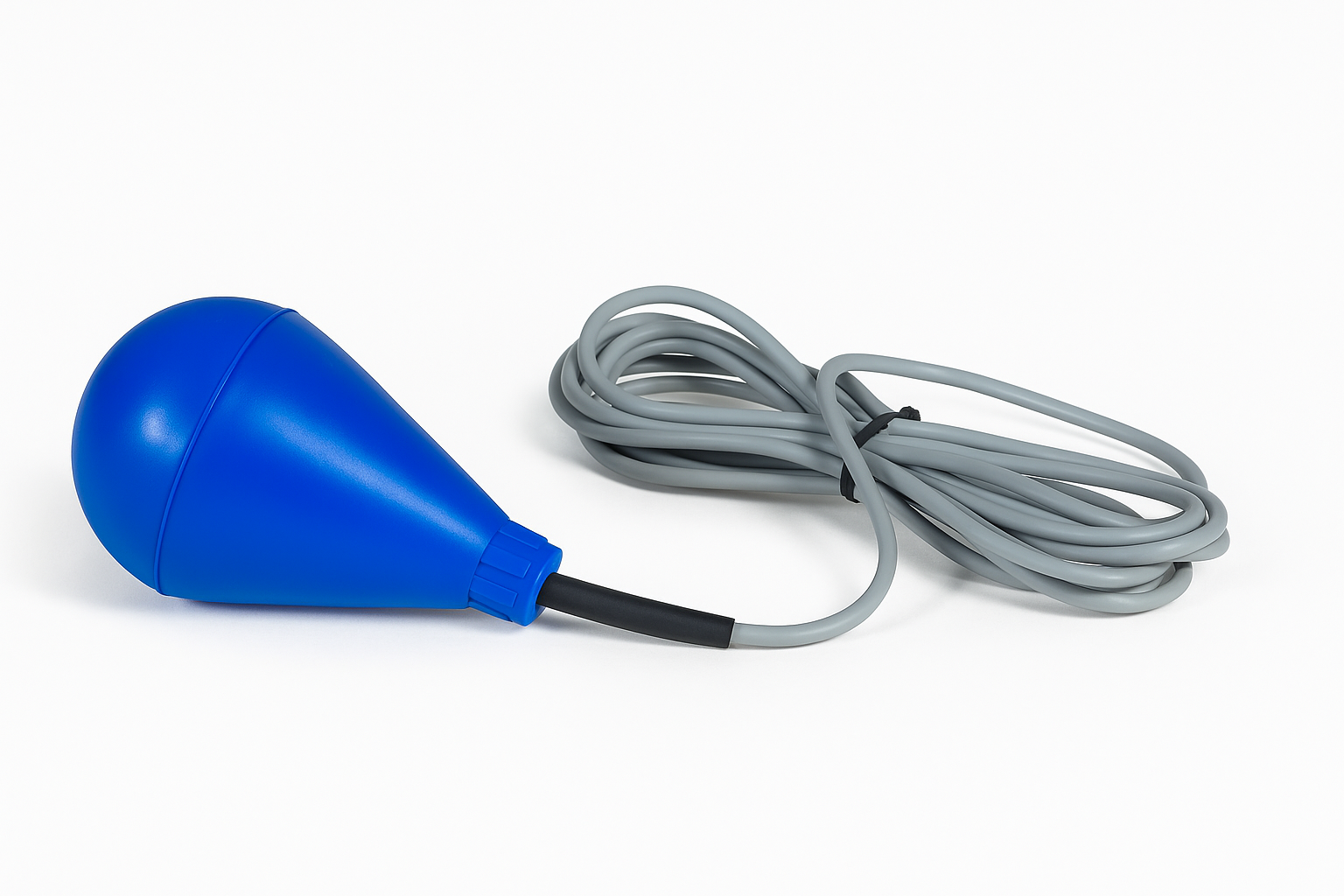

Le régulateur de niveau auto-lesté AQUA XL est une poire de niveau avec lest intérieur. Il offre une solution efficace et économique pour la commande automatique de pompes ou de dispositifs d’alarme dans la plupart des applications de pompage : eaux usées, traitement d'eaux usées, poste de relevage.
Le régulateur de niveau auto-lesté AQUA XL est également conçu pour traverser les couches de graisses susceptibles de se former à la surface des liquides, garantissant un fonctionnement stable et durable.
Lorsque le niveau du liquide atteint le flotteur, celui-ci bascule et active le contact interne, permettant ainsi le démarrage ou l’arrêt d’une pompe, ou le déclenchement d’une alarme selon le montage choisi.
Grâce à son petit angle de déclenchement, le régulateur de niveau AQUA XL assure une détection précise du niveau et peut être utilisé aussi bien en alarme haute qu’en alarme basse.
Le régulateur de niveau AQUA XL existe aussi en version compacte, spécialement adaptée aux installations à faible encombrement : découvrez le régulateur de niveau AQUA MEDIUM.
⚠️ Attention : en raison de sa conception, le régulateur de niveau auto-lesté AQUA XL n’est pas recommandé pour les liquides agités. Dans ce cas, privilégiez les interrupteurs de niveau de la gamme BIP STOP / BIP AT.
Conception 100% francaise.
N’attendez plus : Gardez le contrôle de votre niveau d’eau avec une solution à portée de clic.
Téléchargez cette documentation et conservez les informations les plus importantes à portée de main.
pdf : 495.39 KB
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Vidange ou RemplissageLe régulateur de niveau auto-lesté AQUA XL monte et descend en fonction du niveau de liquide et lorsque le liquide atteint un certain niveau dans le réservoir, le flotteur bascule. L'interrupteur mécanique s'ouvre ou se ferme suivant du mode choisi. Pour cela, le régulateur de niveau auto-lesté AQUA XL, est équipé en série d'un câble à trois conducteurs (COM, NO, NC) lui permettant une utilisation selon deux modes de fonctionnement en fonction du câble prédéfini en amont. Utilisé en binôme avec un autre flotteur du même type, il permet de réguler les niveaux minimum et maximum d'une cuve. |

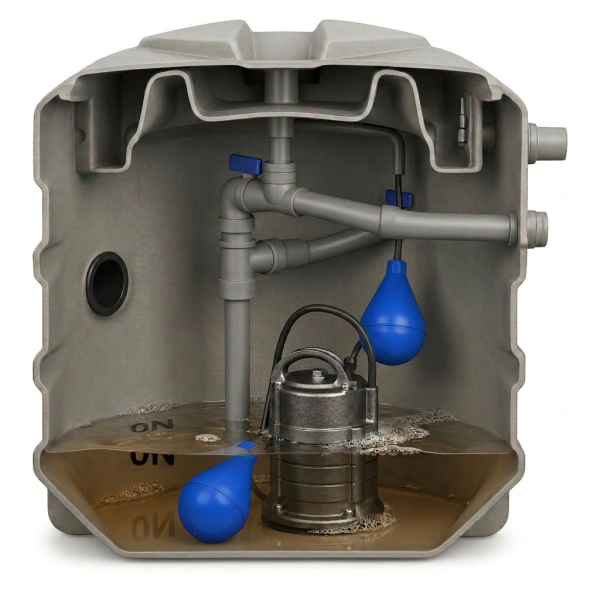

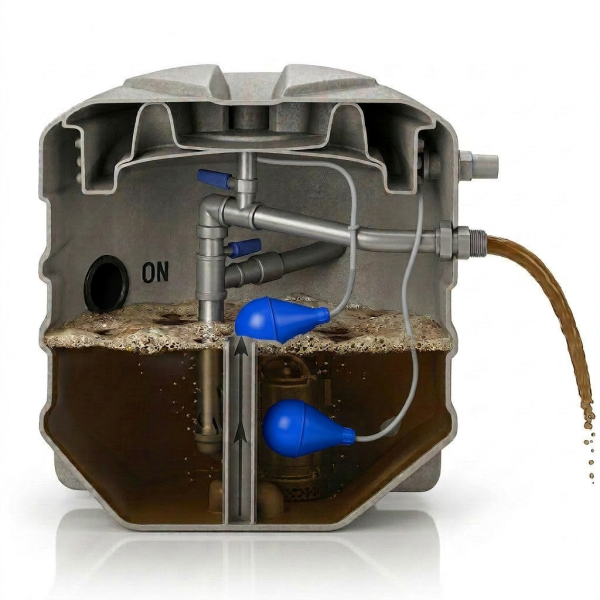

En mode vidange, le régulateur de niveau auto-lesté actionne le démarrage de la pompe en position haute (anti-débordement). Un courant électrique passe à travers le flotteur jusqu'à l'appareil connecté (relais de contrôle, pompes, vannes, alarmes).
Une fois la cuve vide, le régulateur de niveau auto-lesté coupe le circuit electrique pour protéger les équipement (pompes) en absence d'eau dans la cuve.
En mode remplissage, le circuit électrique à l'intérieur du régulateur de niveau auto-lesté reste se ferme (NC) lorsque l'interrupteur est en position basse. Ainsi, la pompe démarre pour remplir la cuve.
PositionnementLe déclenchement de la poire de niveau auto-lestée (angle de commuatation) peut varier en fonction de l'agitation du liquide, du débit de remplissage/vidange mais ne varie pas en fonction du point de fixation. |

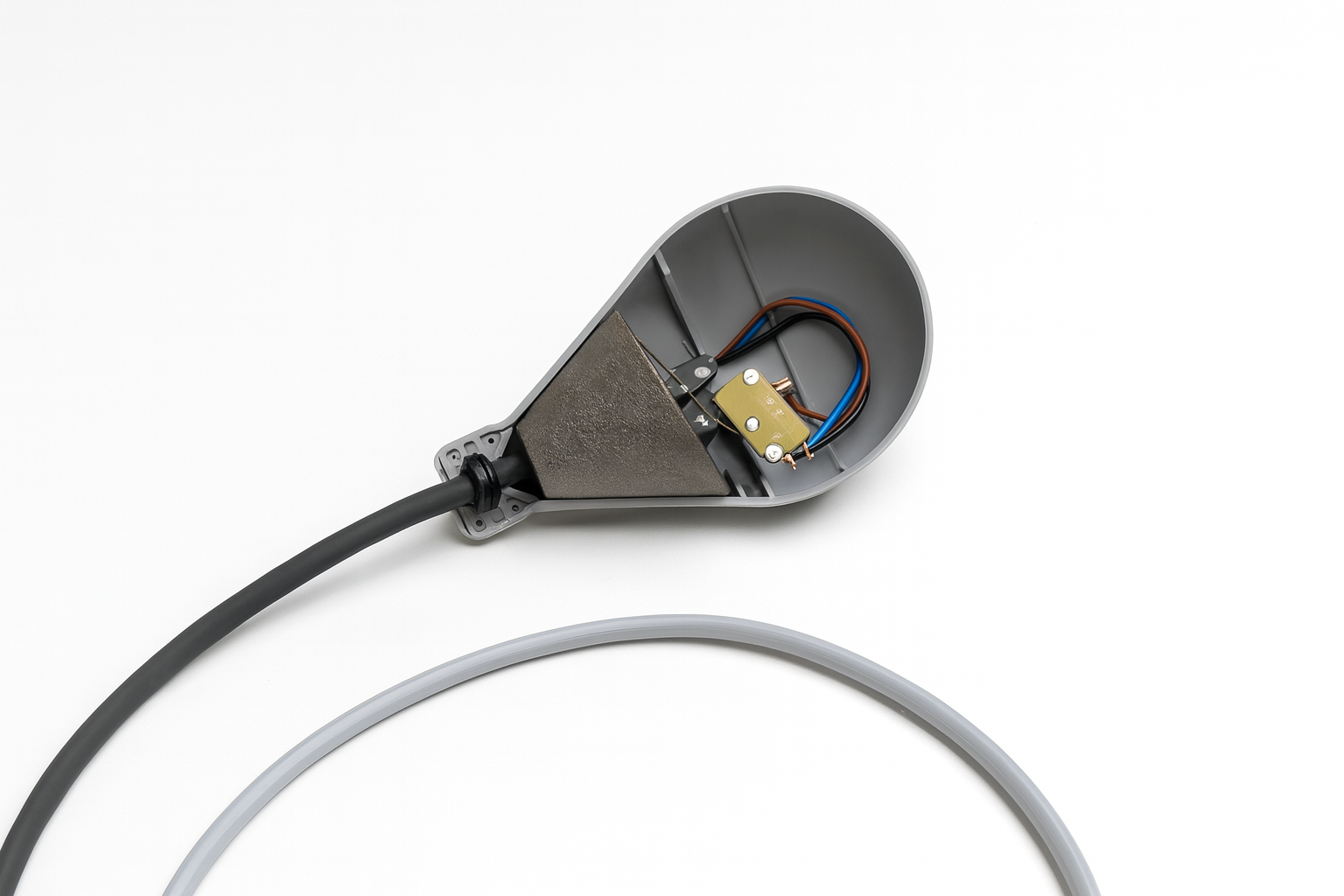

En raison de sa conception avec contrepoids interne intégré, le flotteur ne permet pas de réglage de l’angle de basculement, contrairement aux régulateurs de niveau à lest externe sur câble.
Par conséquent, le niveau de déclenchement reste constant, indépendamment du point de fixation du câble.
Le régulateur de niveau auto-lesté AQUA XL permet une détection rapide et précise sur plusieurs niveau grâce à son faible angle de commutation.

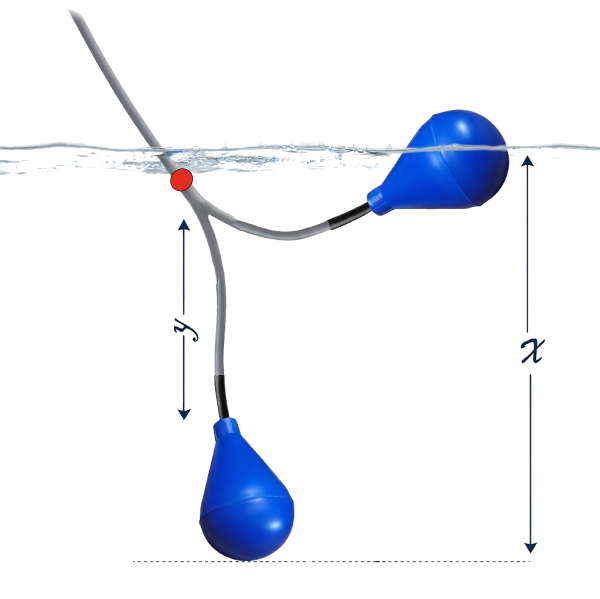

La course de commutation indicative est la suivante :
Valeur min. Y = Quelquonc >>> X ≈ 17-20 CM

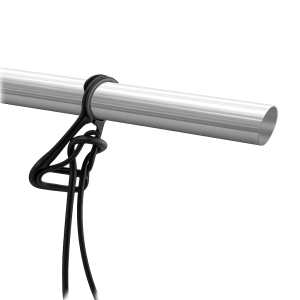

Fixation du flotteurLa poire de niveau peut être suspendue via la gaine du câble, en utilisant l'accessoire de fixation FIXCAB, qui permet de fixer correctement le câble électrique à la hauteur désirée et permet un réglage précis à tout moment. Attention à l'utilisation de colliers ou autres éléments lors de la fixation qui peuvent blesser le câble et détériorer l'appareil en laissant rentrer l'eau à l'interieur de la poire de niveau par capillarité.
|

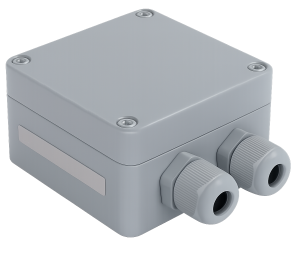

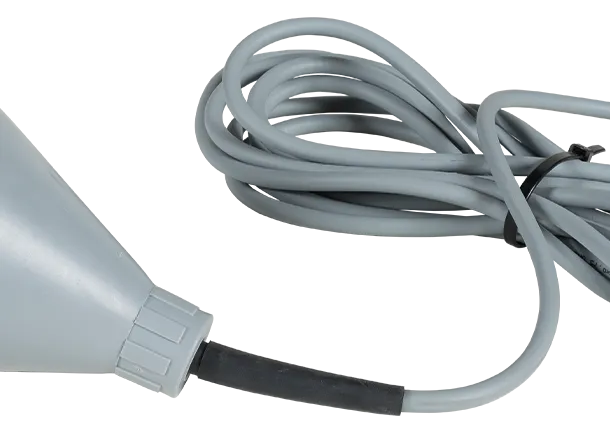

Raccordement électriqueDans les espaces extérieurs ou humides, le raccordement électrique de la poire de niveau doit être étanche et correctement isolé dans une boîte hermétique, empêchant ainsi l'eau ou d'autres contaminants de pénétrer dans le câble. Cela permet de prévenir les infiltrations d’eau qui pourraient compromettre la sécurité des raccordements électriques ainsi que la durée de vie du flotteur. La boîte de raccordement électrique ne doit jamais être placée à l’intérieur de la cuve. Le câble et son capillaire peuvent être rallongés à l'aide d'un câble de signal standard. Nous équipons nos flotteurs avec la longueur de câble que vous souhaitez pour éviter des raccords qui nuiraient à leur fonctionnement.
|
Afin de définir au mieux le flotteur à poire de niveau adapté à votre besoin, ATMI propose une large gamme de contacteurs de niveau pour liquides et solides dans diverses applications.
