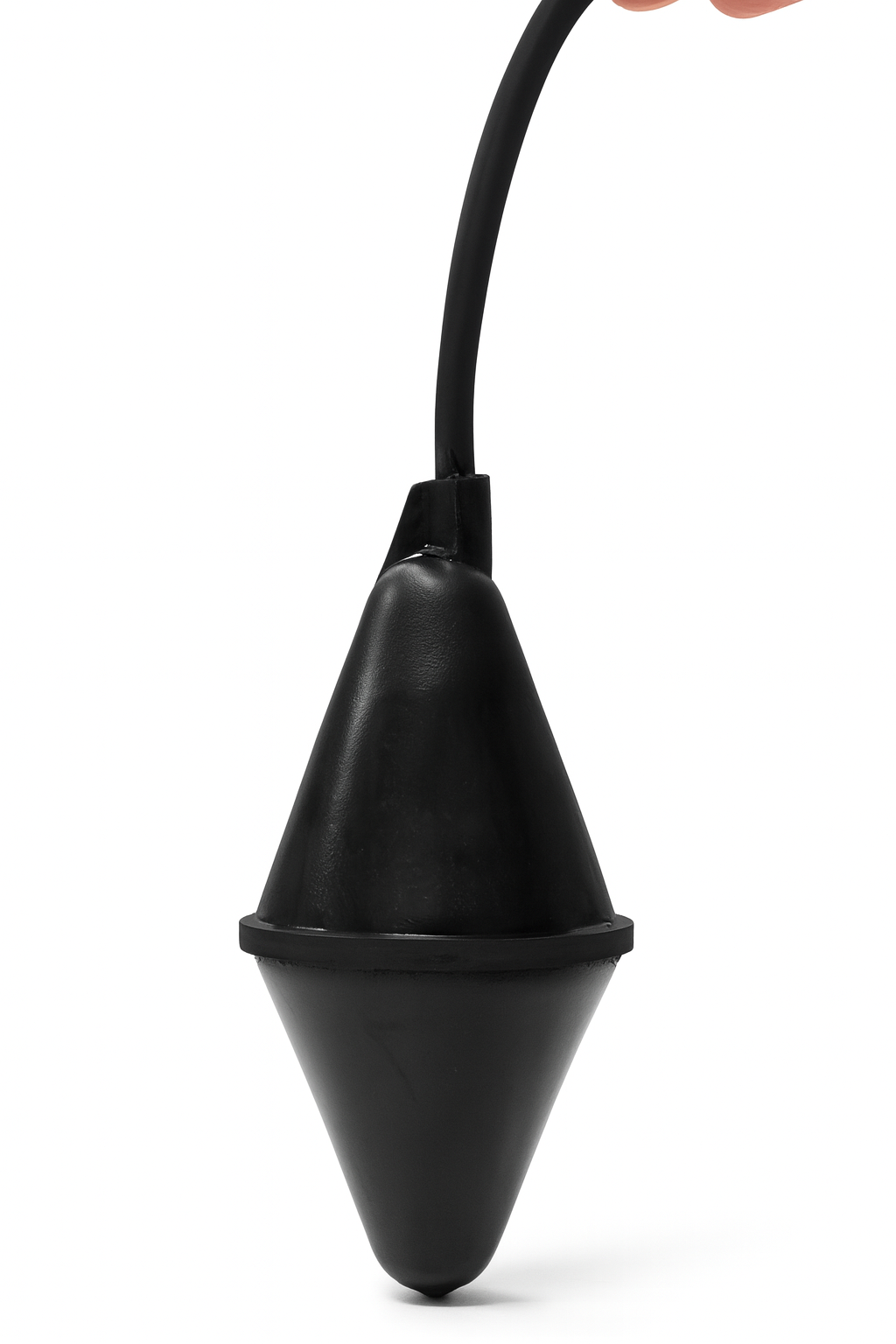

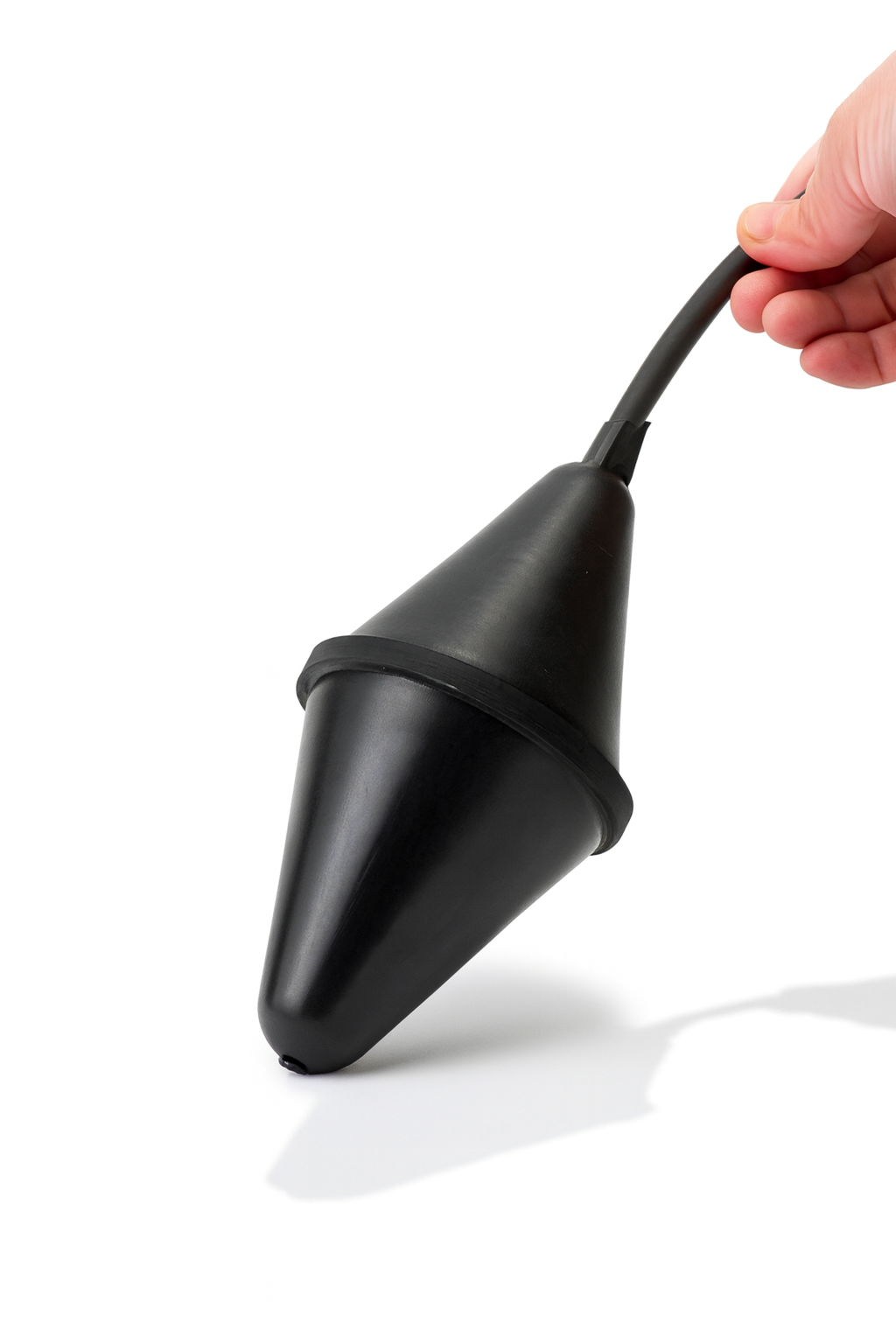

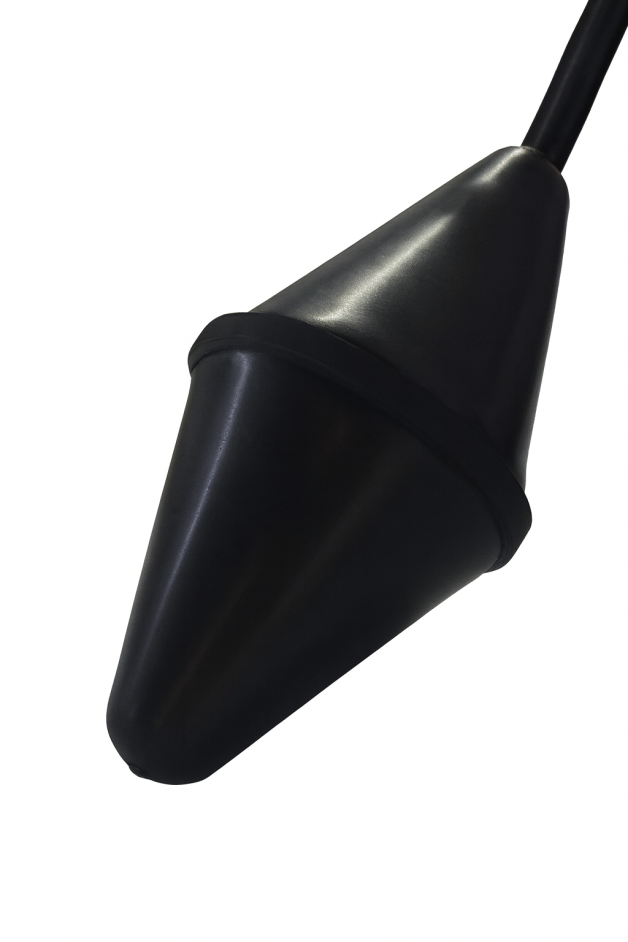

Interrupteur de niveau pour liquides agressifs

Description :

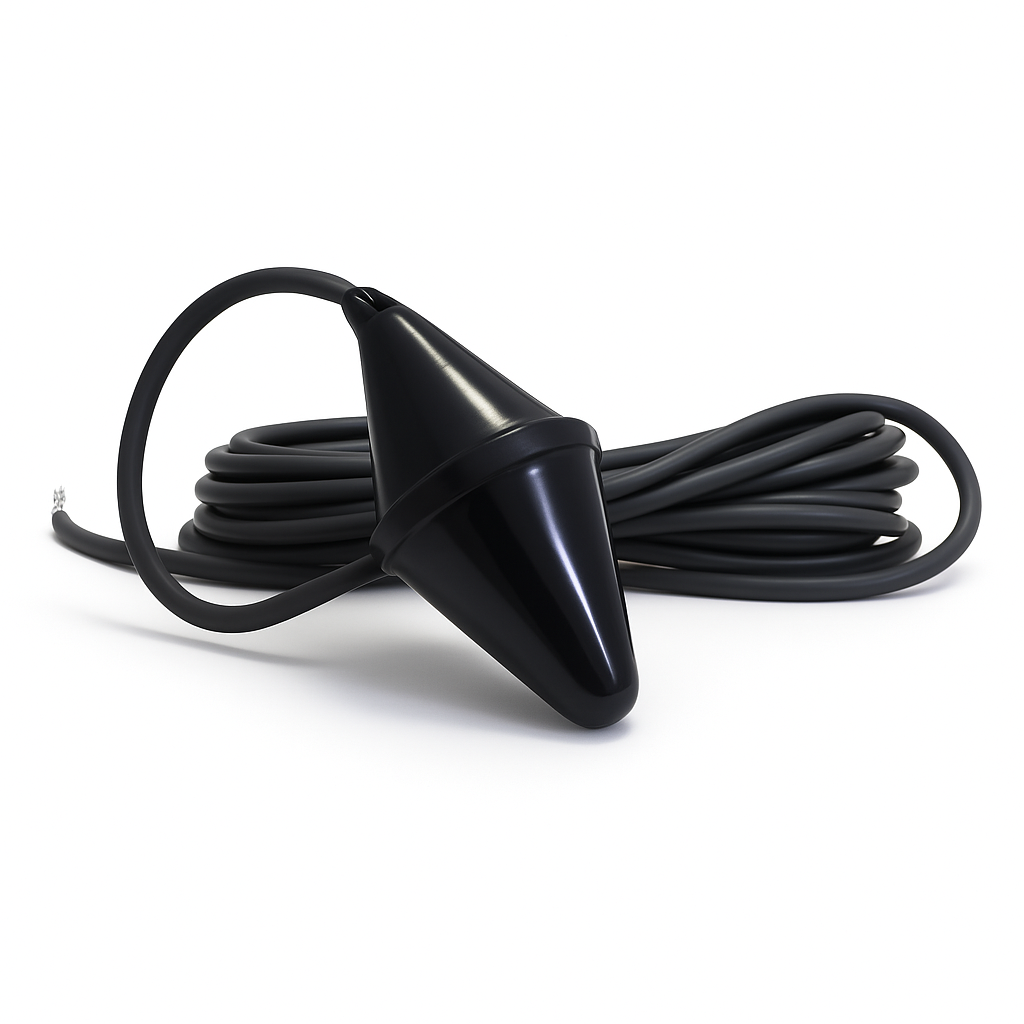

AT 120 HR HY (Haute Résistance HYpalon)

Cet interrupteur de niveau à flotteur à double étanchéité (Tout ou Rien) est destiné à l'automatisme des petites pompes soit en direct (jusqu'à 1.5 CV) ou en illimité à travers un relais pour des mélanges liquides agressifs.

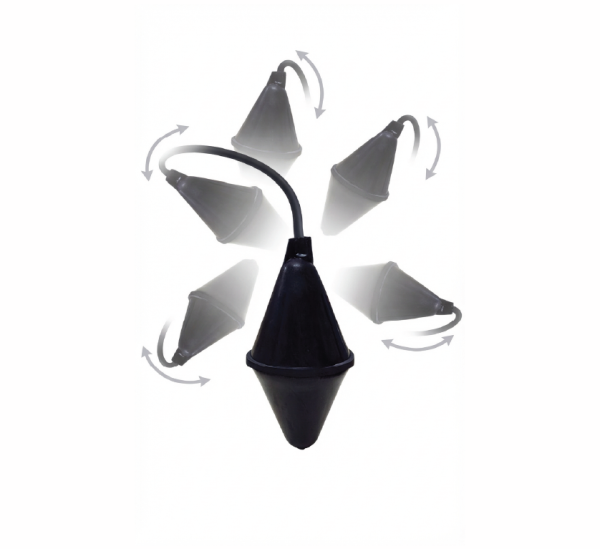

Tout comme l'AT 120 , il possède un grand angle différentiel de 120º qui lui permet d'établir un contact de niveau sans à-coups sur les moteurs de pompes et sur les dispositifs électriques.

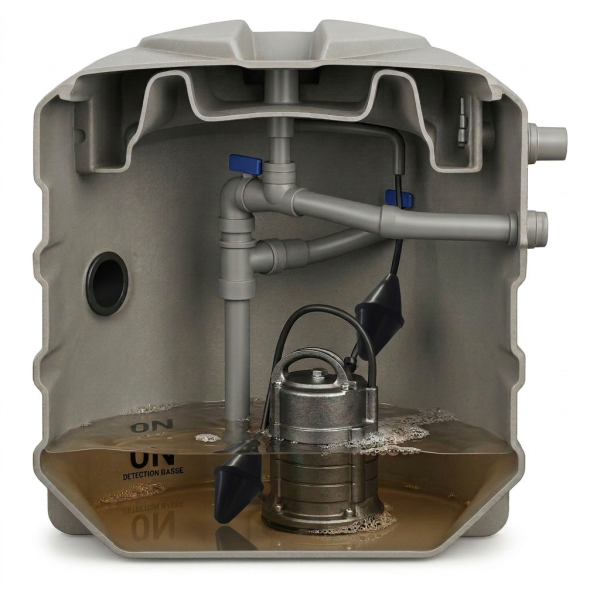

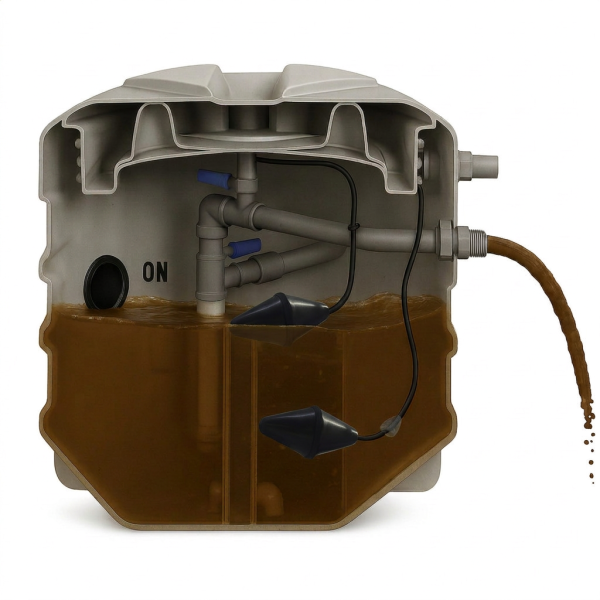

Aussi, il permet de détecter à la fois le niveau haut et le niveau bas dans une même cuve dont l'hystérésis n'excède pas 1,5 m.

Ce modèle existe aussi en version certifié ATEX avec un angle de fonctionnement de 25°. Voir le régulateur de niveau SOBA EX certifié ATEX.

ATMI
 Fiche technique interrupteur de niveau AT 120 HR HY  (PDF 626Ko)

Avantages :

ECONOMIQUE

ECOLOGIQUE

FIABLE

DOUBLE ETANCHEITE

RESISTANT AUX LIQUIDES CHIMIQUES

PERSONNALISABLE

Applications :

Caractéristiques techniques :

Angle de fonctionnement +/- 120°
Densités de fluides admissibles 0,80 à 1,10
Caractéristiques électriques 250 VCA /VCC 50/60 Hz
Pouvoir de coupure 20 (8) A (20 A résistifs – 8 A inductifs)
Pression de service admissible 4 bars
Température maxi 85 °C
Indice de protection IP 68

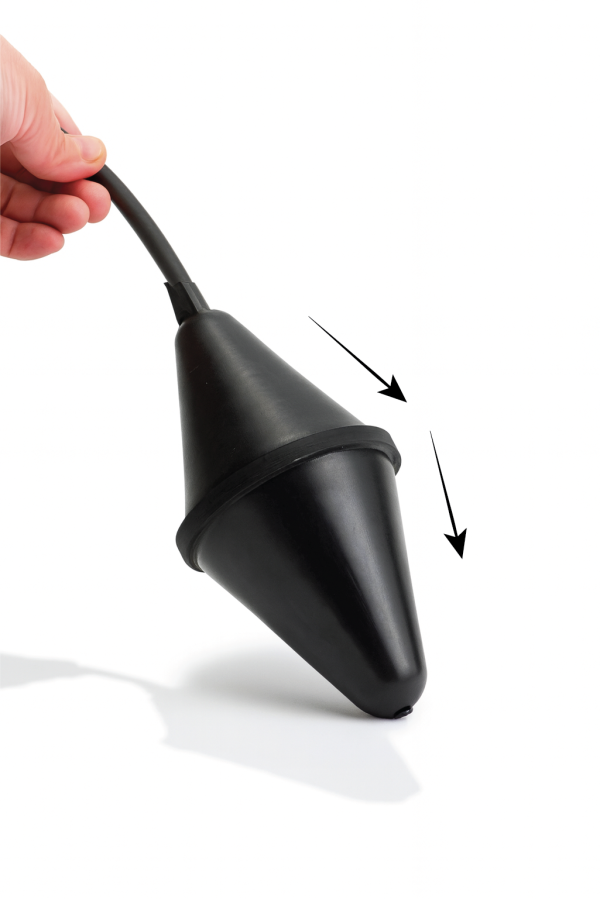

Enveloppe biconique HR HY (Haute Résistance HYpalon)
Câble 3 conducteurs 1 mm² HR HY (Haute Résistance HYpalon)
Poids flotteur sans câble 295 g
Dimension Haut : 200 mm - Diam : 92 mm
Lest 250 g résine chargée
Longueurs de câble (série) 5, 6, 10,13, 15, 20, 25 et 30

Accessoire(s) recommandé(s) :

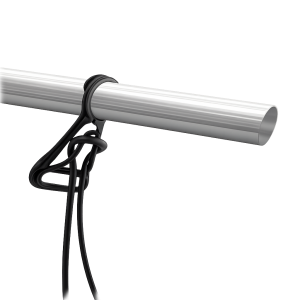

FIXCAB

Accessoire de fixation vivement conseillé pour tous les flotteurs suspendus.

  • Evite les risques de détérioration du câble
  • Simplicité d'installation
  • Réglage précis à tout moment
FIXCAB





ATMI
 Fiche technique accessoire FIXCAB  (PDF 335Ko)

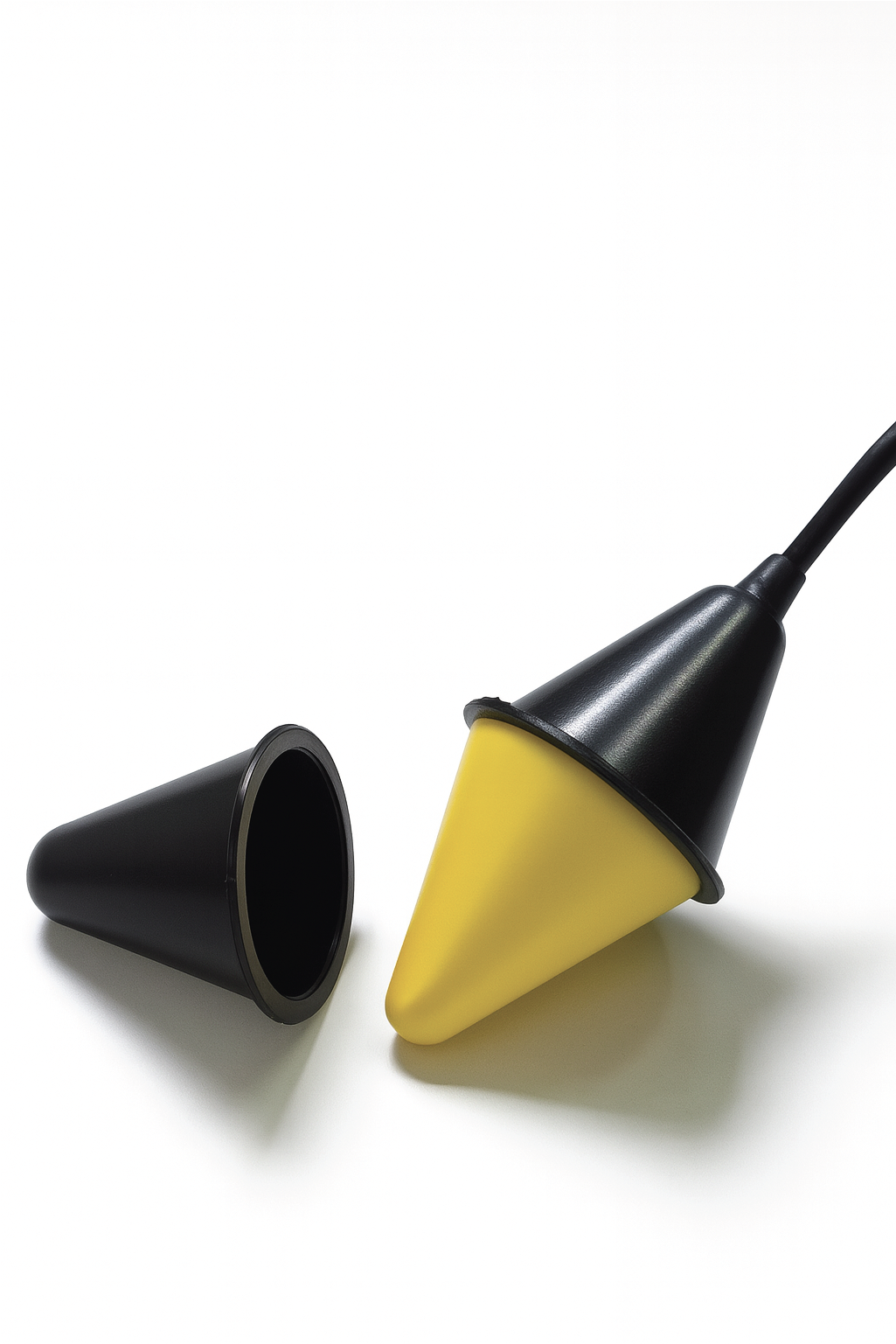

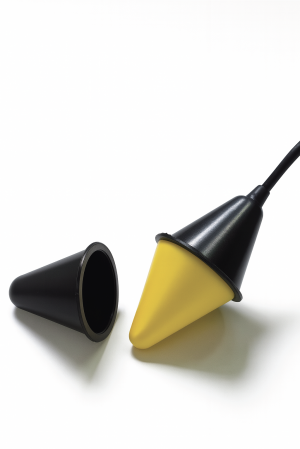

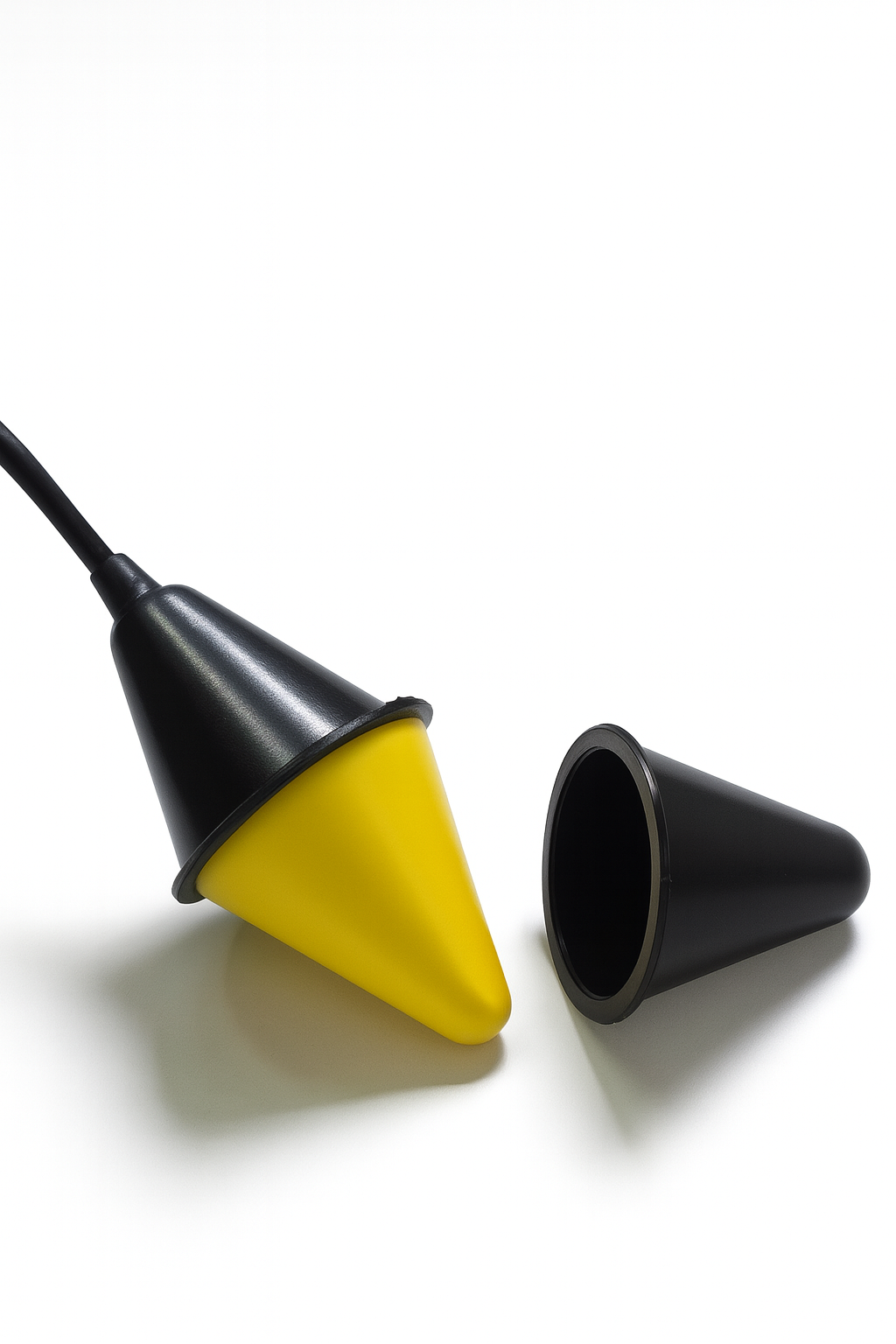

LESTS AJUSTABLES

Les lests réglables sont indispensables au bon fonctionnement des flotteurs.

  • Définissent le point de rotation du flotteur.
  • Permettent au flotteur de travailler dans un large éventail de densités
  • Réglage précis à tout moment pour s'adapter à d'éventuelles turbulences dans le liquide
LESTS EXTERNES





ATMI
