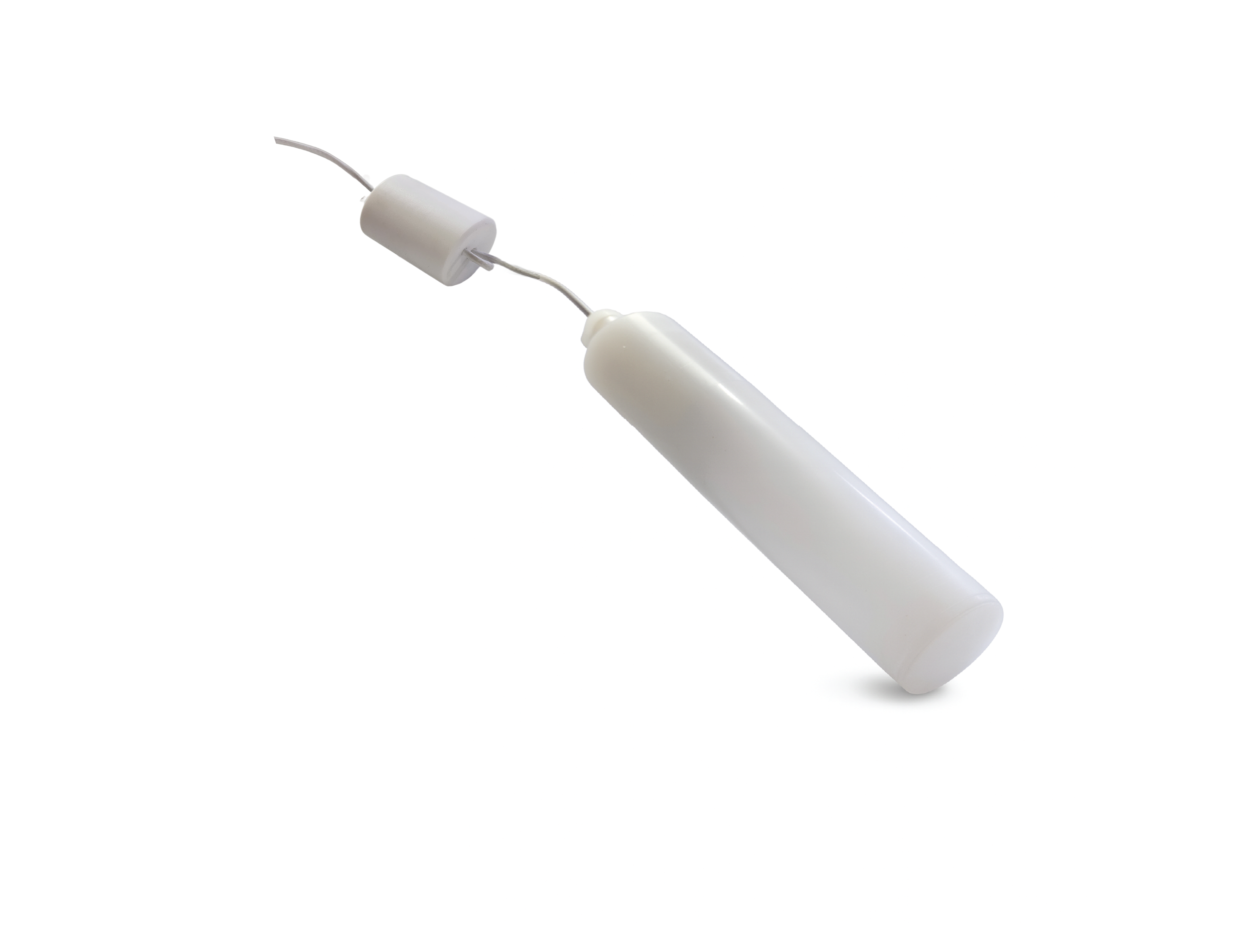

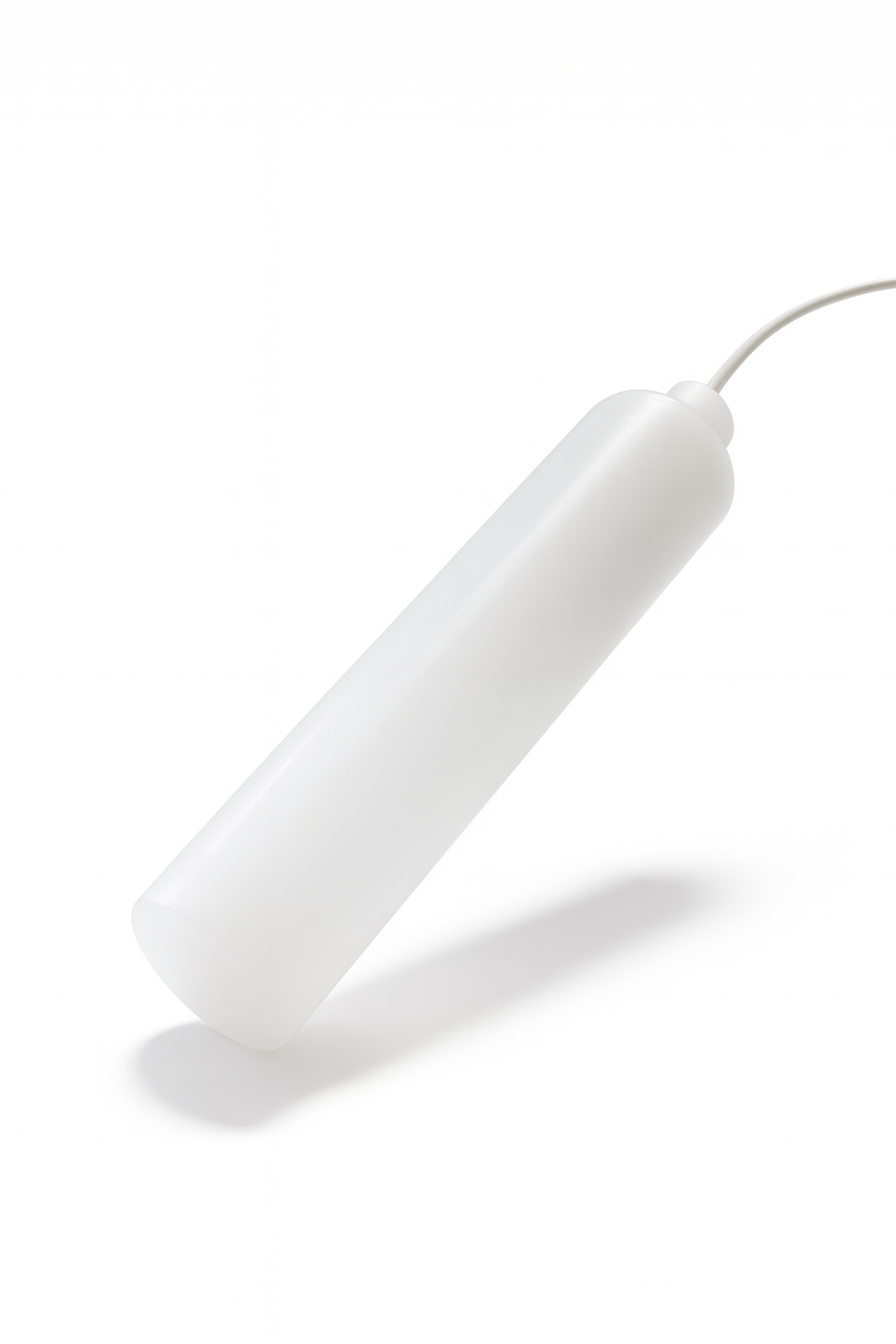

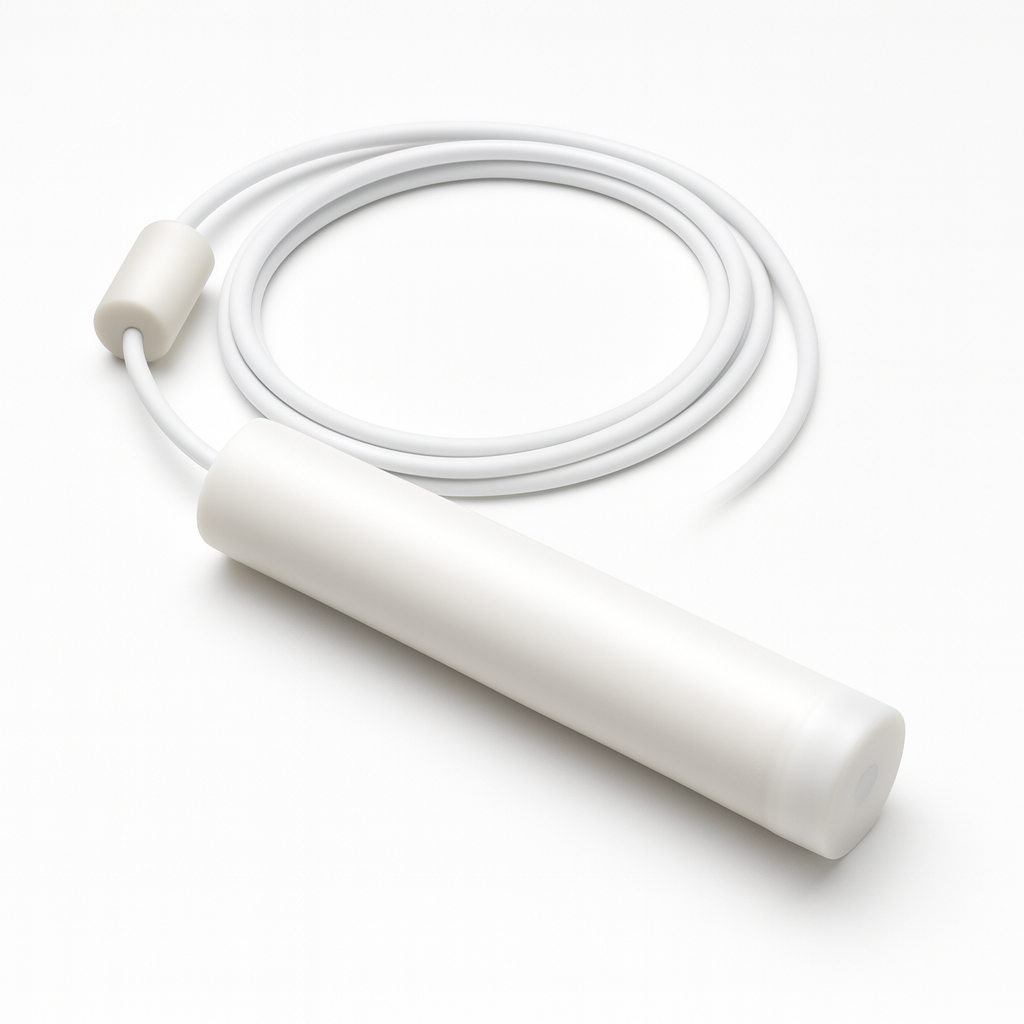

Le flotteur à poire de niveau TUBA 125 C est un détecteur de niveau tubulaire spécialement conçu pour les applications les plus exigeantes, impliquant des liquides extrêmement agressifs ou des températures élevées, jusqu’à 125 °C.
Sa conception unique associe un câble en PTFE et une enveloppe en PVDF, garantissant une résistance exceptionnelle aux produits chimiques corrosifs, tels que l’acide sulfurique, le toluène ou d’autres liquides industriels concentrés.

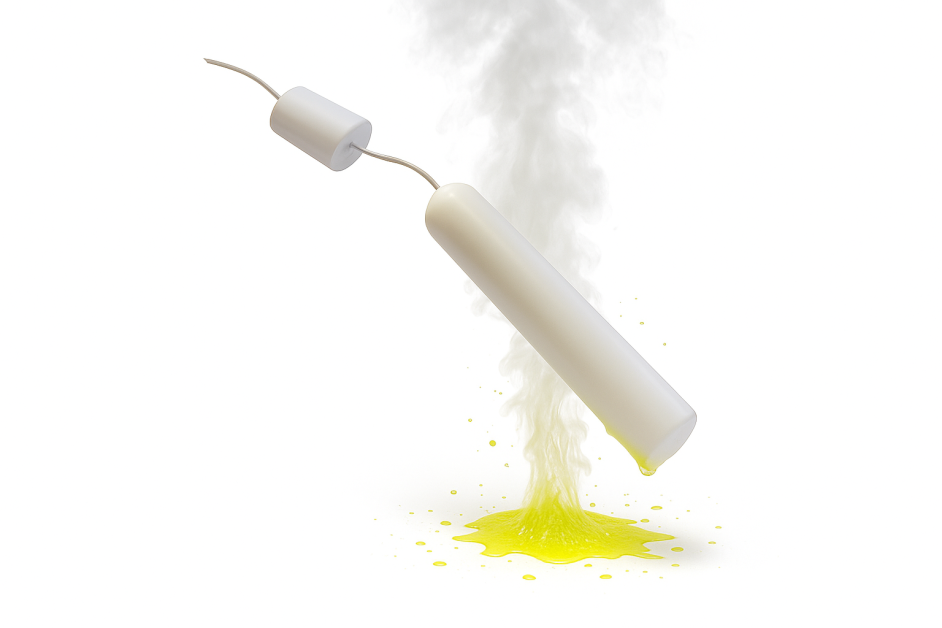

Livré avec un lest en PVDF de série, le détecteur de niveau tubulaire TUBA 125 C assure un point de rotation stable et un fonctionnement optimal dans une large plage de densités.

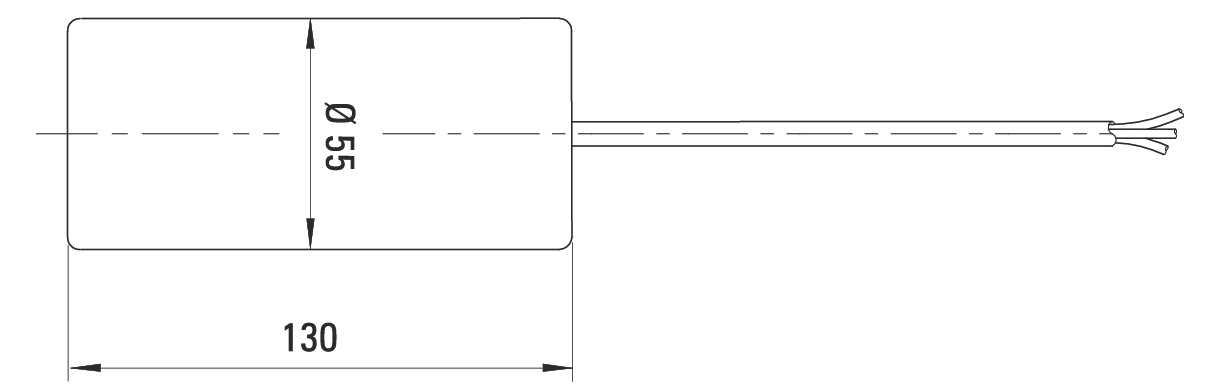

Grâce à son faible diamètre (Ø 40 mm), il peut être installé facilement dans des cuves à accès étroit ou par de petits orifices latéraux, là où d’autres détecteurs de niveau ne peuvent être utilisés.
Robuste, précis et durable, le détecteur de niveau tubulaire TUBA 125 C représente la solution idéale pour la régulation de niveau dans les milieux chimiques et thermiques extrêmes.
Téléchargez cette documentation et conservez les informations les plus importantes à portée de main.
pdf : 707.26 KB
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Vidange ou RemplissageLe détecteur de niveau TUBA 125 C fonctionne selon le principe de la détection de niveau par basculement.
Le flotteur est équipé d’un câble à trois conducteurs (COM, NO, NC), permettant de sélectionner le mode de fonctionnement lors du câblage : Utilisé en binôme avec un autre flotteur du même type, il permet de réguler les niveaux minimum et maximum d'une cuve.
|

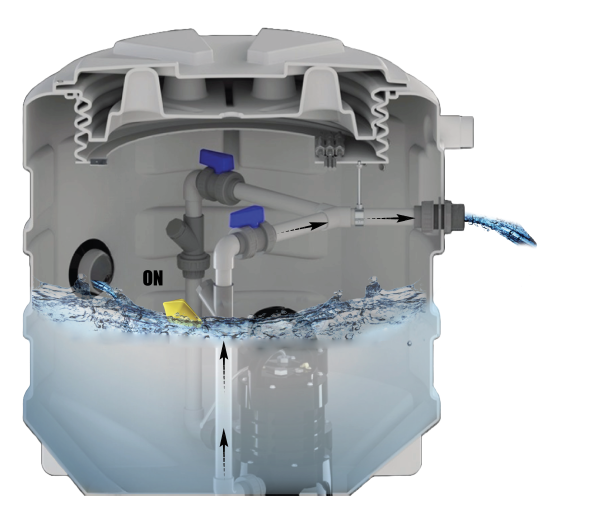

En mode vidange, le détecteur de niveau actionne le démarrage de la pompe en position haute (anti-débordement). Un courant électrique passe à travers le flotteur jusqu'à l'appareil connecté (relais de contrôle, pompes, vannes, alarmes).
Une fois la cuve vide, l'interrupteur de niveau coupe le circuit électrique pour protéger les équipements (pompes) en absence d'eau dans la cuve.

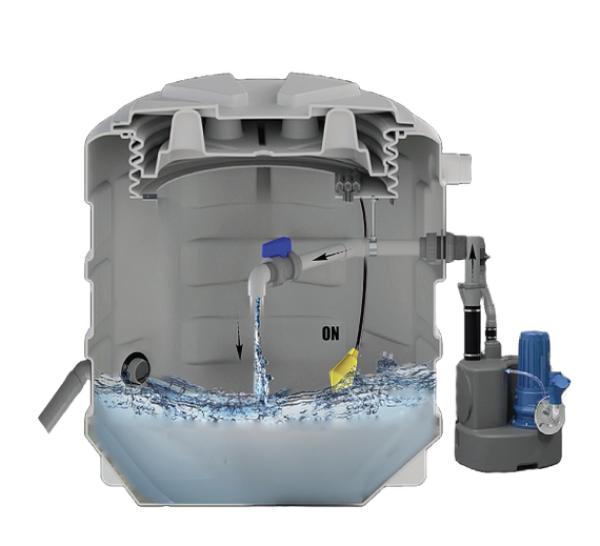

En mode remplissage, Le circuit électrique à l'intérieur de l'interrupteur se ferme (NC) lorsque l'interrupteur est en position basse. Ainsi, la pompe démarre pour remplir la cuve.
Positionnement du lestLe déclenchement de la poire de niveau (angle de commuatation) peut varier en fonction de l'agitation du liquide, du débit de remplissage/vidange mais surtout en fonction du positionnement du lest ou point de fixation. En effet, la longueur du câble entre le contrepoids et l'interrupteur à flotteur détermine la quantité de liquide qui s'élève ou s'abaisse pour amener l'interrupteur à flotteur à changer d'état. Vous avez la possibilité d’ajuster le contrepoids sur le câble de l’appareil pour optimiser son fonctionnement. |
Vous avez la possibilité d’ajuster le contre poids sur le câble de l’appareil, ainsi plus la distance entre le lest et le flotteur est grande, plus la différence de niveaux sera importante par conséquence plus l’angle de commutation sera grand.
Cela permet au flotteur de s'adapter à d'éventuelles turbulences dans le liquide mais également au flotteur de travailler dans un large éventail de densités.

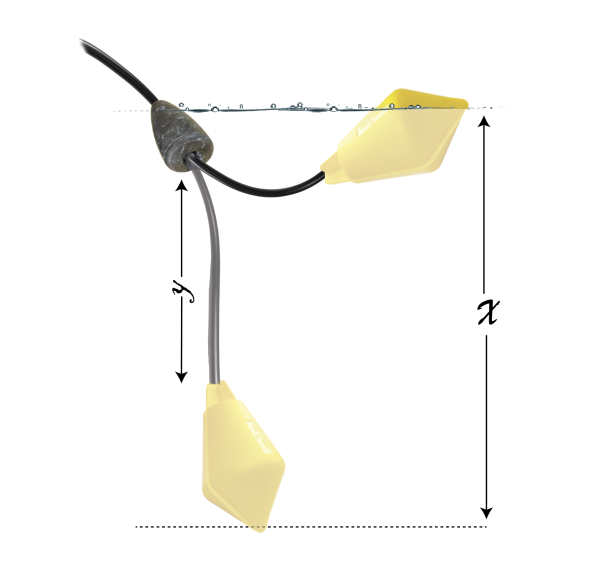

Voici ci-dessous des valeurs données à titre indicatifs pour le BIP STOP avec une longueur de câble minimale et maximale pour assurer un fonctionnement correct :
Valeur min. Y = 10cm > X ≈ 30-35 CM
Valeur max. Y = 30cm > X ≈ 60-65 CM
Afin d’ajuster le lest sur le câble, il vous suffit de tirer sur le lest plastique ou résine afin de le d’éclipser de la bague de serrage ou joint torique. Ensuite, faites glisser la bague de serrage/joint torique à l'endroit souhaité et replacez le lest dessus, de sorte que le poids soit bloqué sur le câble.
|
Fixation du flotteurLa poire de niveau peut être suspendue via la gaine du câble, en utilisant l'accessoire de fixation FIXCAB, qui permet de fixer correctement le câble électrique à la hauteur désirée et permet un réglage précis à tout moment. Attention à l'utilisation de colliers ou autres éléments lors de la fixation qui peuvent blesser le câble et détériorer l'appareil en laissant rentrer l'eau à l'interieur de la poire de niveau par capillarité.
|

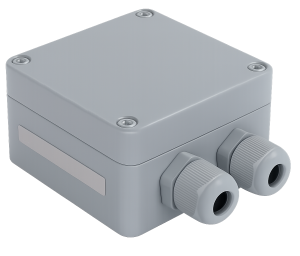

Raccordement électriqueDans les espaces extérieurs ou humides, le raccordement électrique de la poire de niveau doit être étanche et correctement isolé dans une boîte hermétique, empêchant ainsi l'eau ou d'autres contaminants de pénétrer dans le câble. Cela permet de prévenir les infiltrations d’eau qui pourraient compromettre la sécurité des raccordements électriques ainsi que la durée de vie de du flotteur. La boîte de raccordement électrique ne doit jamais être placée à l’intérieur de la cuve. Le câble et son capillaire peuvent être rallongés à l'aide d'un câble de signal standard. Nous équipons nos flotteurs avec la longueur de câble que vous souhaitez pour éviter des raccords qui nuiraient à leur fonctionnement.
|

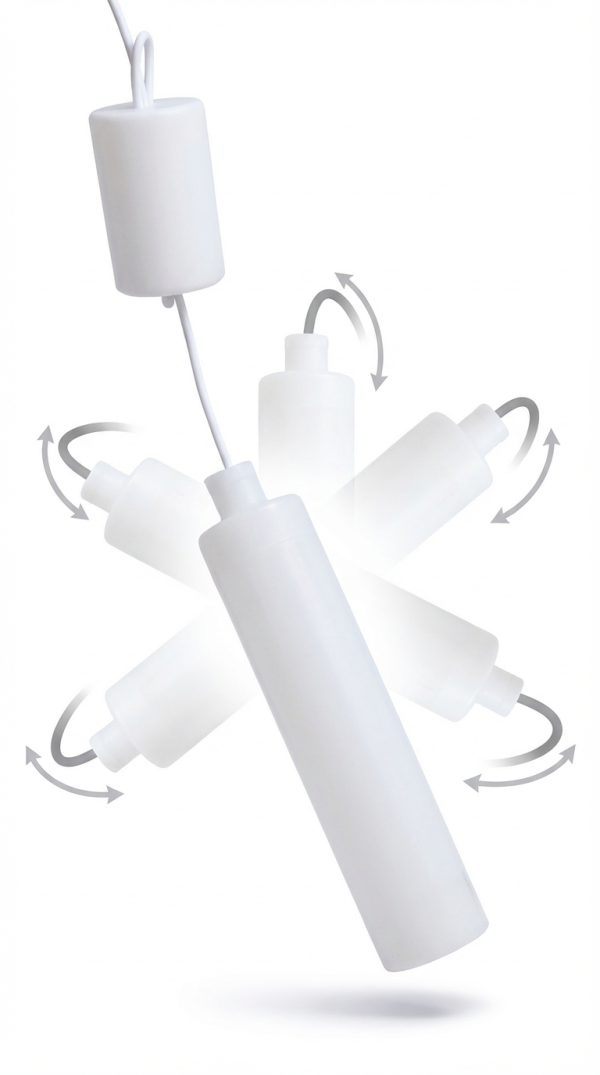

Contrairement aux capteurs plats, le détecteur de niveau tubulaire TUBA 125C offre une détection omnidirectionnelle. Sa forme lui permet de réagir aux mouvements de l’eau quel que soit sa position dans le liquide.
Cela garantit une détection plus fiable, notamment dans les environnements agités ou soumis à des turbulences.
Accessoire de fixation vivement conseillé pour tous les flotteurs suspendus.
Relais de contrôle de niveau avec alarme.
Les lests réglables sont indispensables au bon fonctionnement des flotteurs.
Afin de définir au mieux le flotteur à poire de niveau adapté à votre besoin, ATMI propose une large gamme de contacteurs de niveau pour liquides et solides dans diverses applications.
