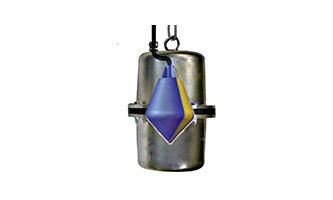

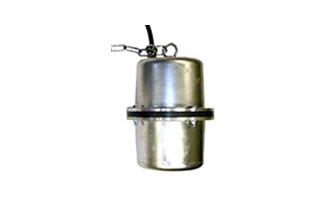

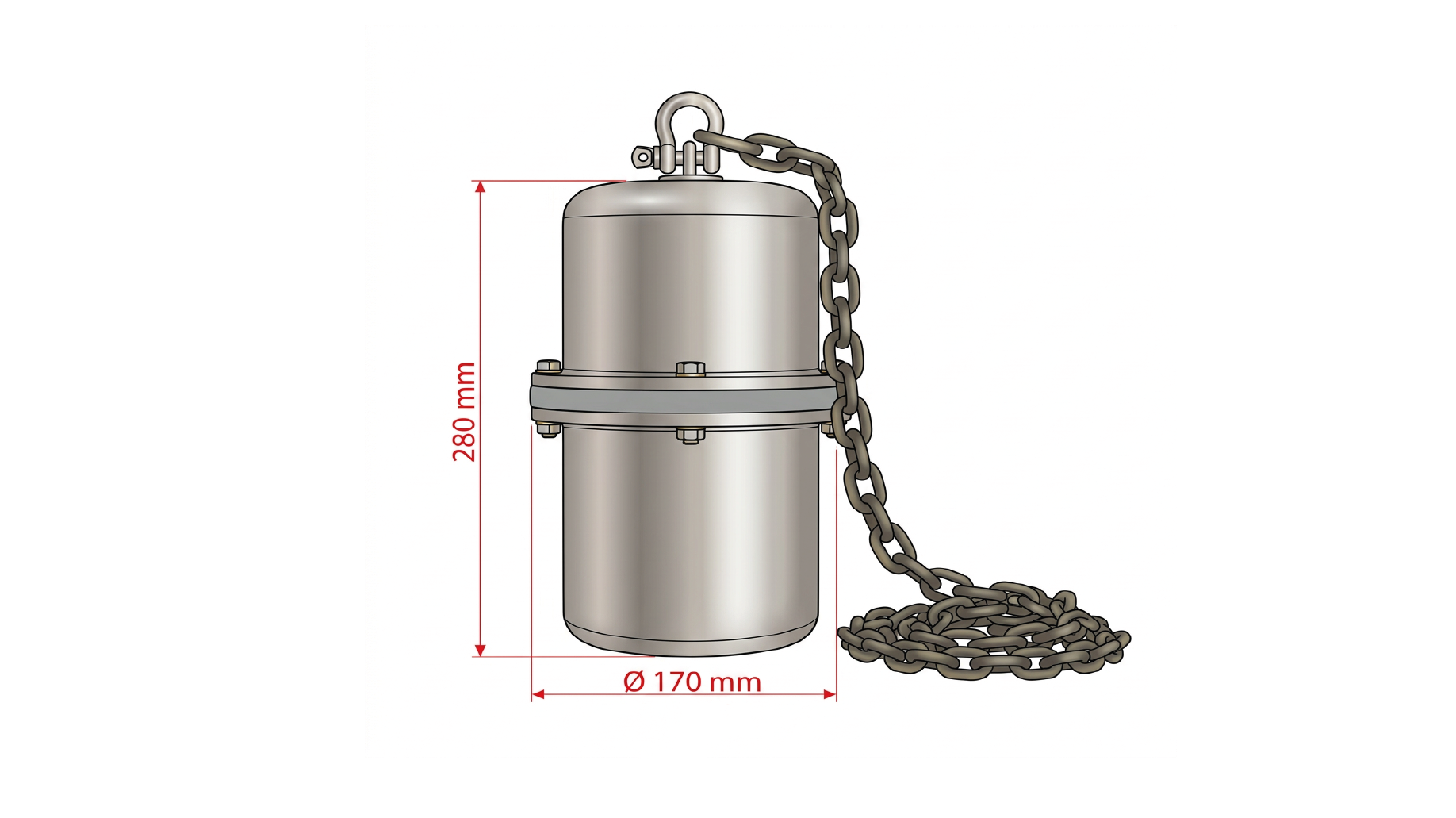

La cage métallique SOLIBA PM est une protection spécialement conçue pour sécuriser le détecteur de niveau SOLIBA ou SOLIBA EX P lors des applications de détection de niveau dans des environnements industriels exigeants.
Fabriquée en fonte d’aluminium très robuste, elle a pour fonction principale de protéger le capteur contre les chocs mécaniques provoqués par la chute ou le déplacement de matériaux volumineux lors des opérations de manutention ou de convoyage.
Grâce à cette conception, le système peut être installé directement dans des zones où les produits transportés (vrac, granulés, matières solides diverses) peuvent impacter le capteur, sans risque de détérioration du détecteur de niveau. La cage absorbe et répartit les contraintes mécaniques tout en laissant le détecteur fonctionner librement pour assurer une détection fiable.

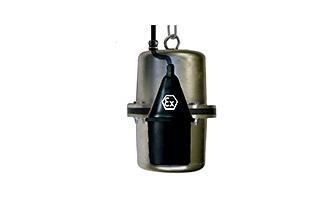

L’ensemble SOLIBA PM se compose donc d’une cage de protection métallique associée à un détecteur de niveau pour solides SOLIBA standard ou certifié ATEX (SOLIBA EX P), adapté aux zones poussiéreuses 21 et 22.
Téléchargez cette documentation et conservez les informations les plus importantes à portée de main.
pdf : 532.79 KB
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

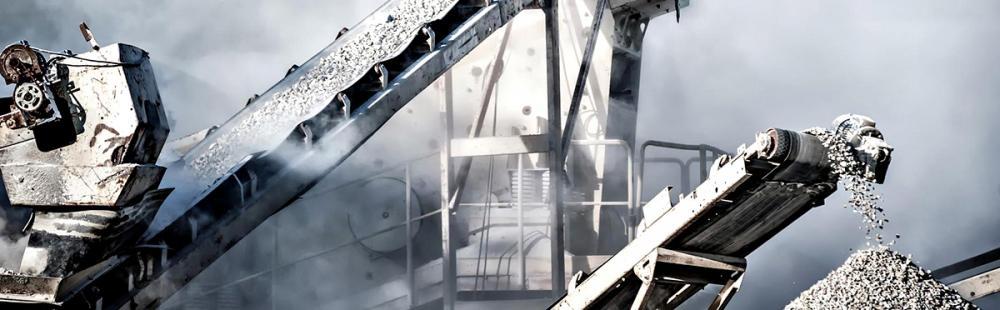

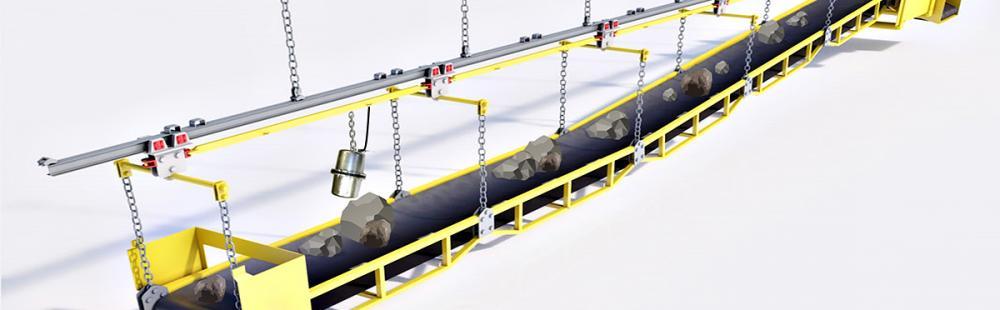

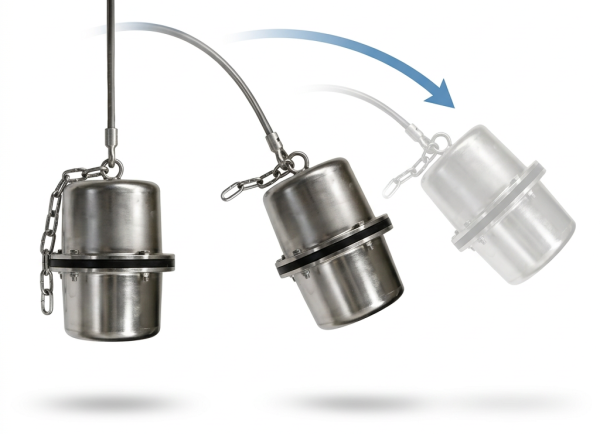

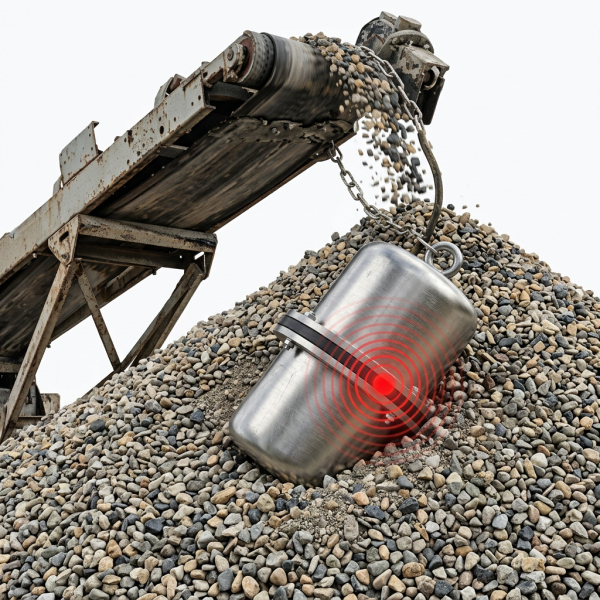

Sécuriser les installations par inclinaisonInstallé à l’intérieur, au-dessus, d'un convoyeur à bande, ou à l'intérieur de la cellule de stockage, il est suspendu au bout de sa chaîne. Lors du remplissage, le produit en vrac (pierre, cailloux, granulés, etc.) forme un talus. Lorsque le talus atteint le détecteur, il provoque son basculement. Le changement d’inclinaison active alors un contact électrique, qui envoie un signal d’arrêt ou de commande à l’automatisme (ex. arrêt du remplissage, déclenchement d’une alarme, etc.).
|
Le déclenchement du détecteur de niveau (angle de commutation) peut varier en fonction de la position de celui ci par rapport au talus formé par le produit en vrac, mais surtout en fonction du positionnement du lest ou du point de fixation.
Vous avez la possibilité d’ajuster le point de fixation ou le contre-poids sur le câble de l’appareil. Ainsi plus la distance entre le lest et le détecteur est grande, plus l’angle de commutation sera grand, et par conséquence plus la détection de niveau sera tardive.
Afin d’ajuster le lest sur le câble, il vous suffit de tirer sur le lest plastique ou résine afin de l’éclipser de la bague de serrage ou du joint torique. Ensuite, faites glisser la bague de serrage / joint torique à l'endroit souhaité et replacez le lest dessus, de sorte que le poids soit bloqué sur le câble.
Fixation du détecteurLe détecteur de niveau peut être suspendu via la gaine du câble, en utilisant un support ou l'accessoire de fixation, FIXCAB, qui permet de fixer correctement le câble électrique à la hauteur désirée et permet un réglage précis à tout moment. Attention à l'utilisation de colliers ou autres éléments lors de la fixation, qui peuvent blesser le câble et détériorer l'appareil en laissant rentrer l'eau à l'intérieur de la poire de niveau par capillarité.
|

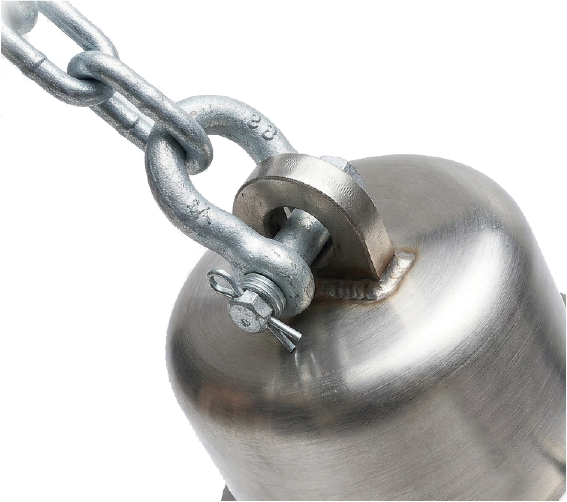

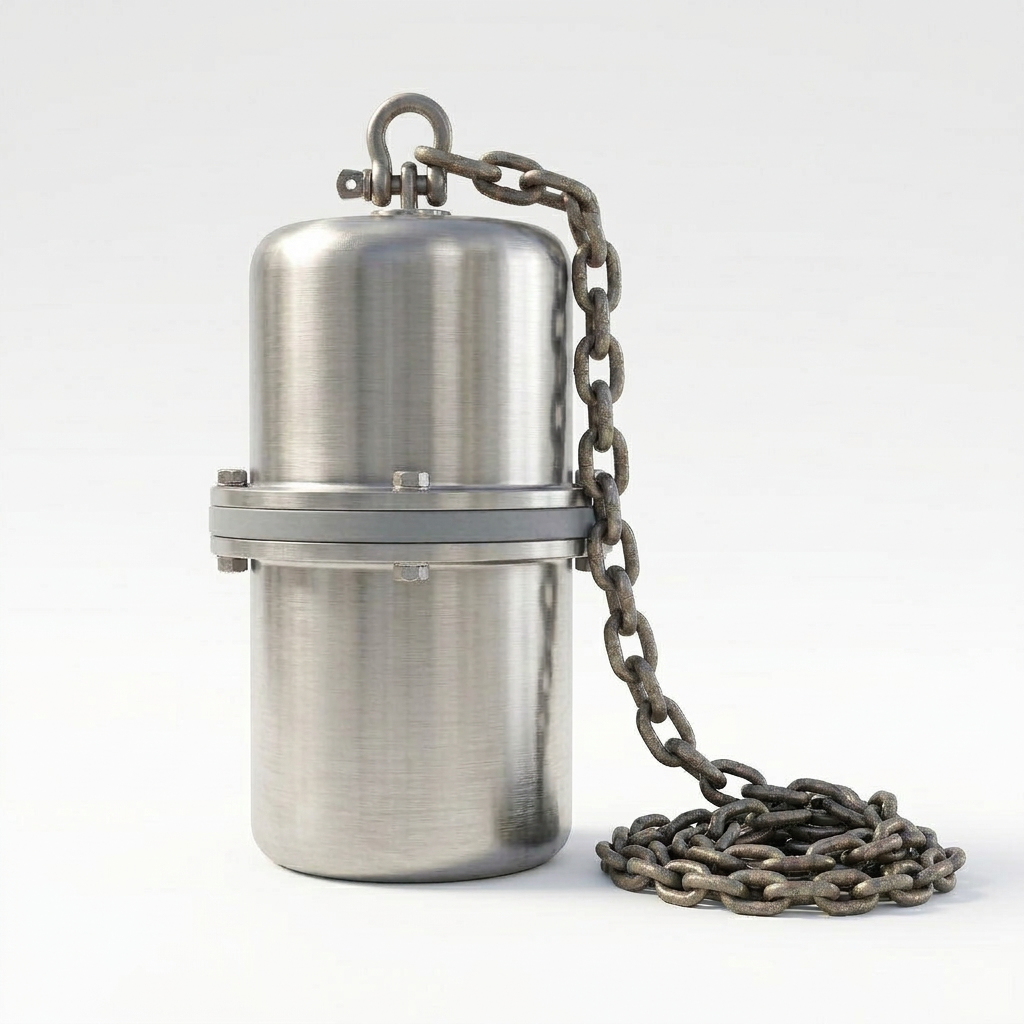

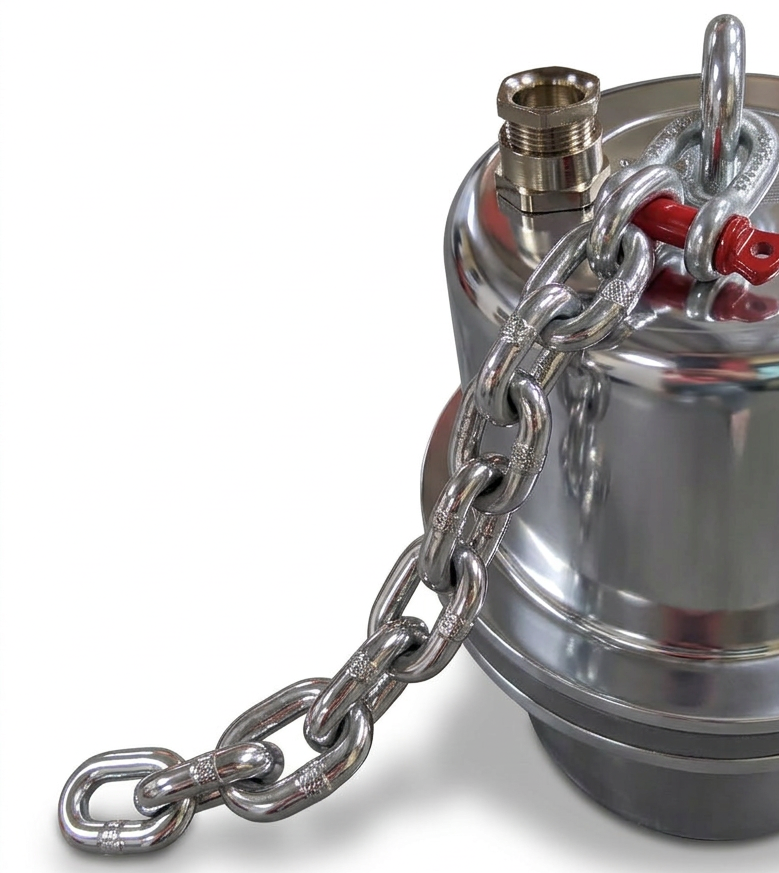

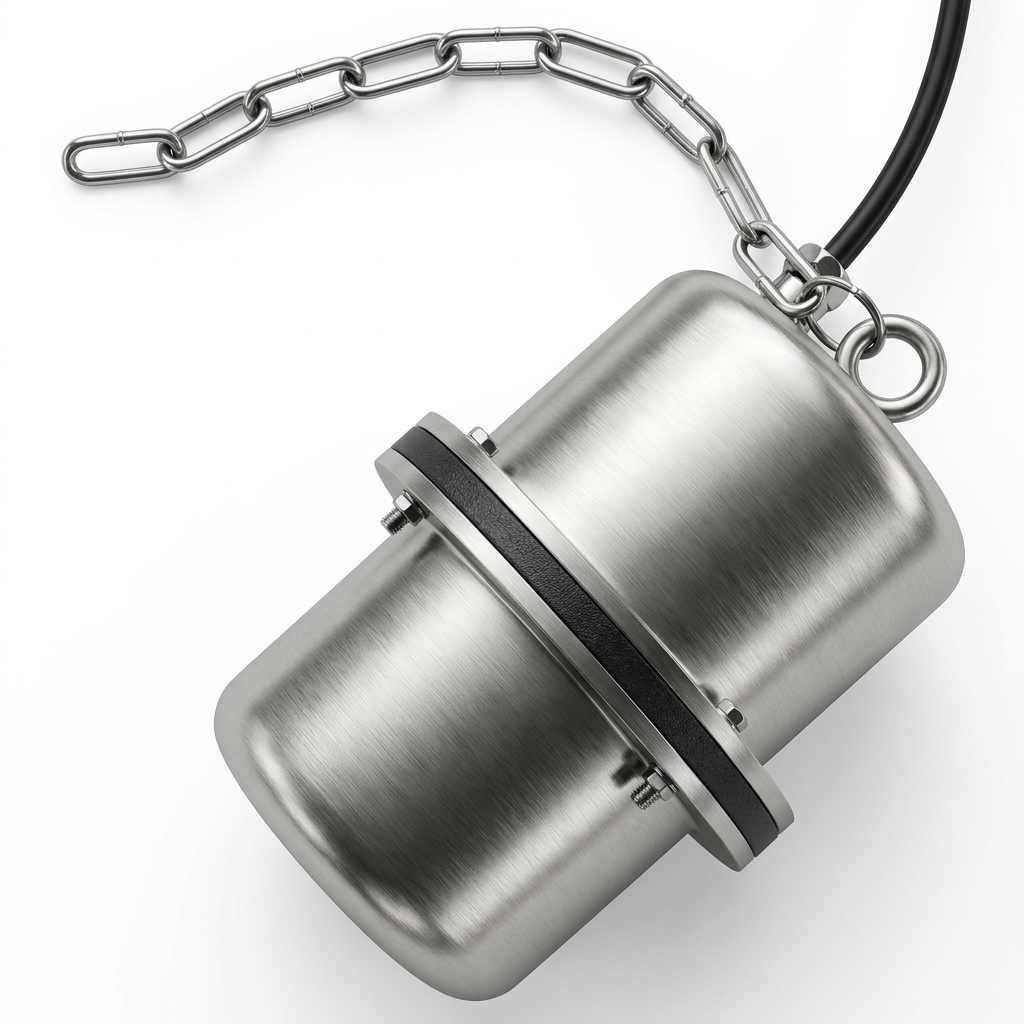

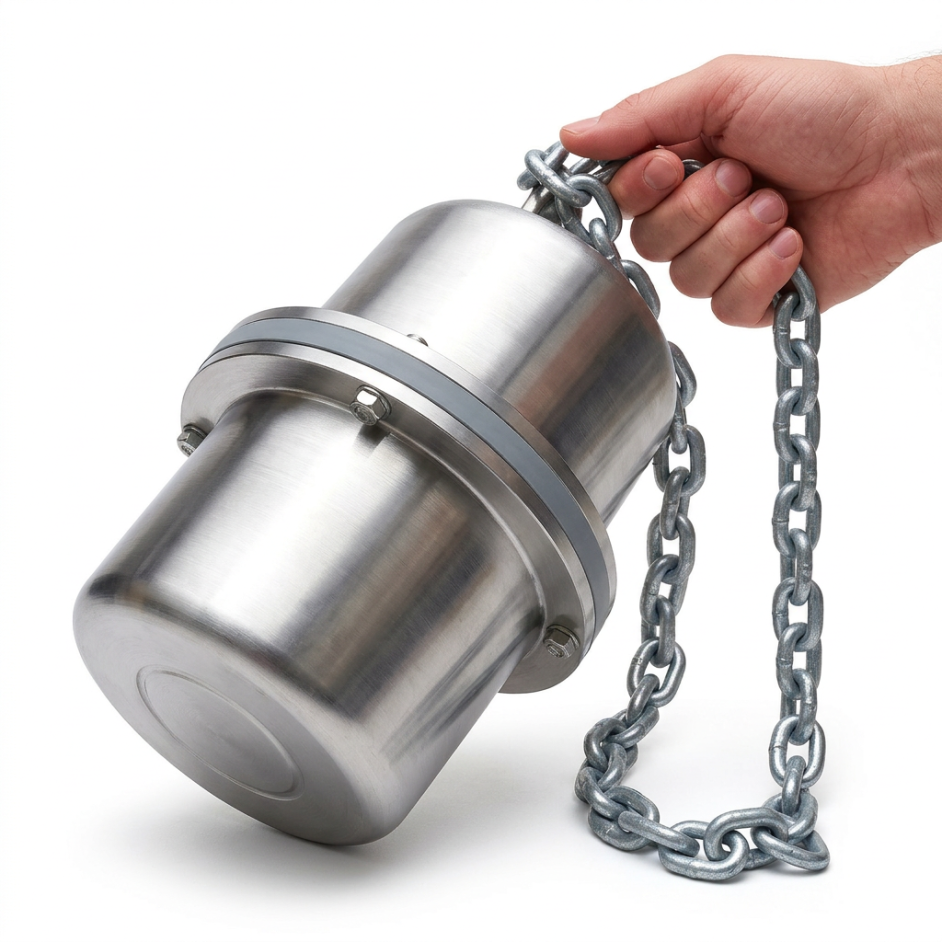

Le détecteur de niveau SOLIBA PM doit être suspendu par l’intermédiaire d’une chaîne de renfort indépendante du câble électrique. Cette chaîne a pour fonction de reprendre les efforts mécaniques générés par les chocs, les mouvements du produit stocké et les sollicitations dynamiques, afin d’éviter toute contrainte sur le câble électrique et de prévenir son arrachement ou sa détérioration prématurée. Le détecteur doit par ailleurs être installé à une distance suffisante de la paroi afin de garantir un débattement libre et optimal, condition nécessaire à son bon fonctionnement et à la fiabilité de la détection. |

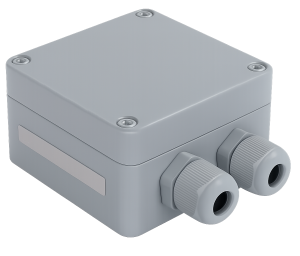

Dans les espaces extérieurs ou humides, le raccordement électrique de la poire de niveau doit être étanche et correctement isolé dans une boîte hermétique, empêchant ainsi l'eau ou d'autres contaminants de pénétrer dans le câble. Cela permet de prévenir les infiltrations d’eau qui pourraient compromettre la sécurité des raccordements électriques ainsi que la durée de vie du flotteur. La boîte de raccordement électrique ne doit jamais être placée à l’intérieur de la cuve. Le câble et son capillaire peuvent être rallongés à l'aide d'un câble de signal standard. Nous équipons nos flotteurs avec la longueur de câble que vous souhaitez pour éviter des raccords qui nuiraient à leur fonctionnement. |
Le SOLIBA PM constitue une solution mécanique simple et fiable pour sécuriser vos installations par rapport à d'autres types d'équipements comme les lames vibrantes, sondes capacitives, ultrasons, radars, etc.

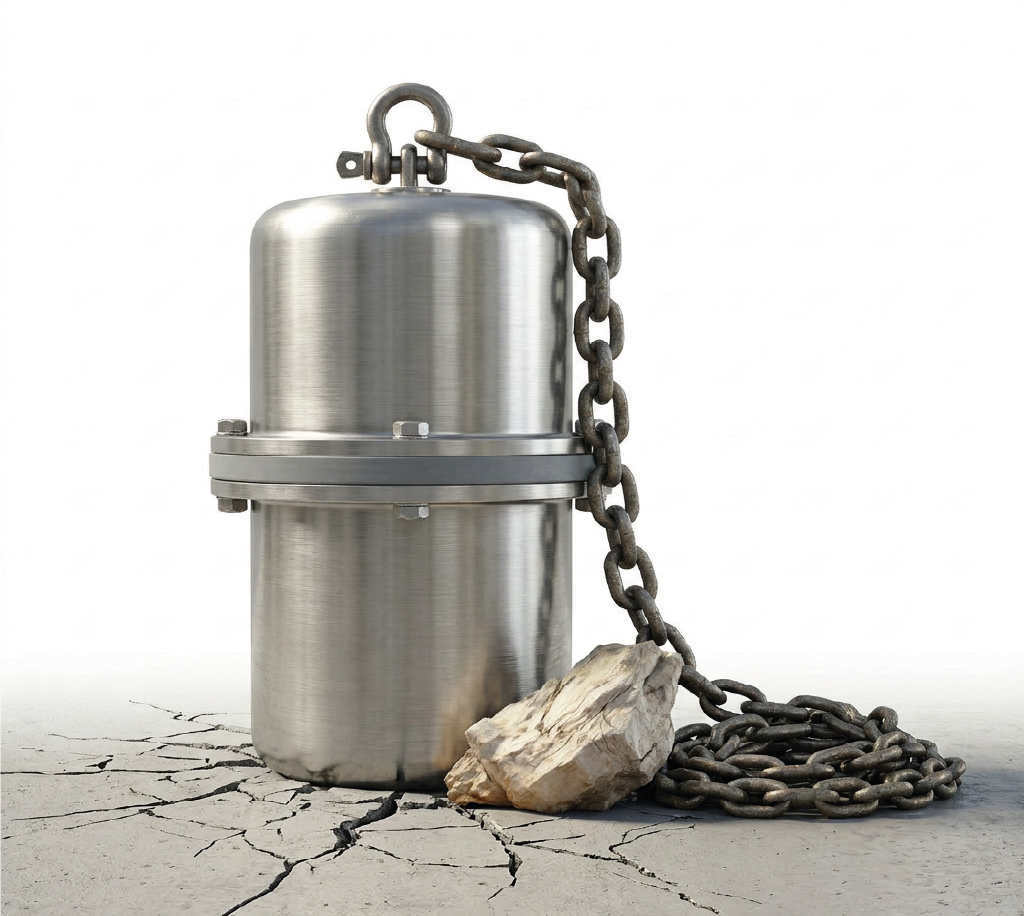

Le SOLIBA PM est spécialement conçu pour résister aux conditions les plus exigeantes pour les matériaux solides et abrasifs, comme les pierres, graviers ou cailloux. Son corps en fonte d’aluminium et sa cage métallique de protection garantissent une résistance exceptionnelle aux chocs mécaniques.
Grâce à son principe de fonctionnement par inclinaison, il détecte avec fiabilité le niveau haut dans les convoyeurs, trémies ou silos, assurant l’arrêt du chargement avant tout excès de matière.

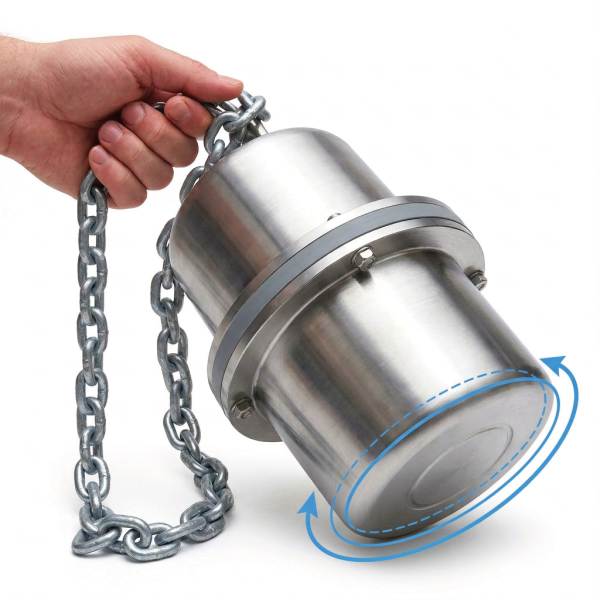

Grâce à sa forme cylindrique, le détecteur ne s’enfonce pas dans le grain lors des phases de détection. Cette géométrie assure une excellente stabilité de position garantissant une détection fiable et répétable dans le temps.
✔ Fonctionnement constant
✔ Aucune perturbation liée à l’accumulation de matière
✔ Aucun entretien nécessaire
