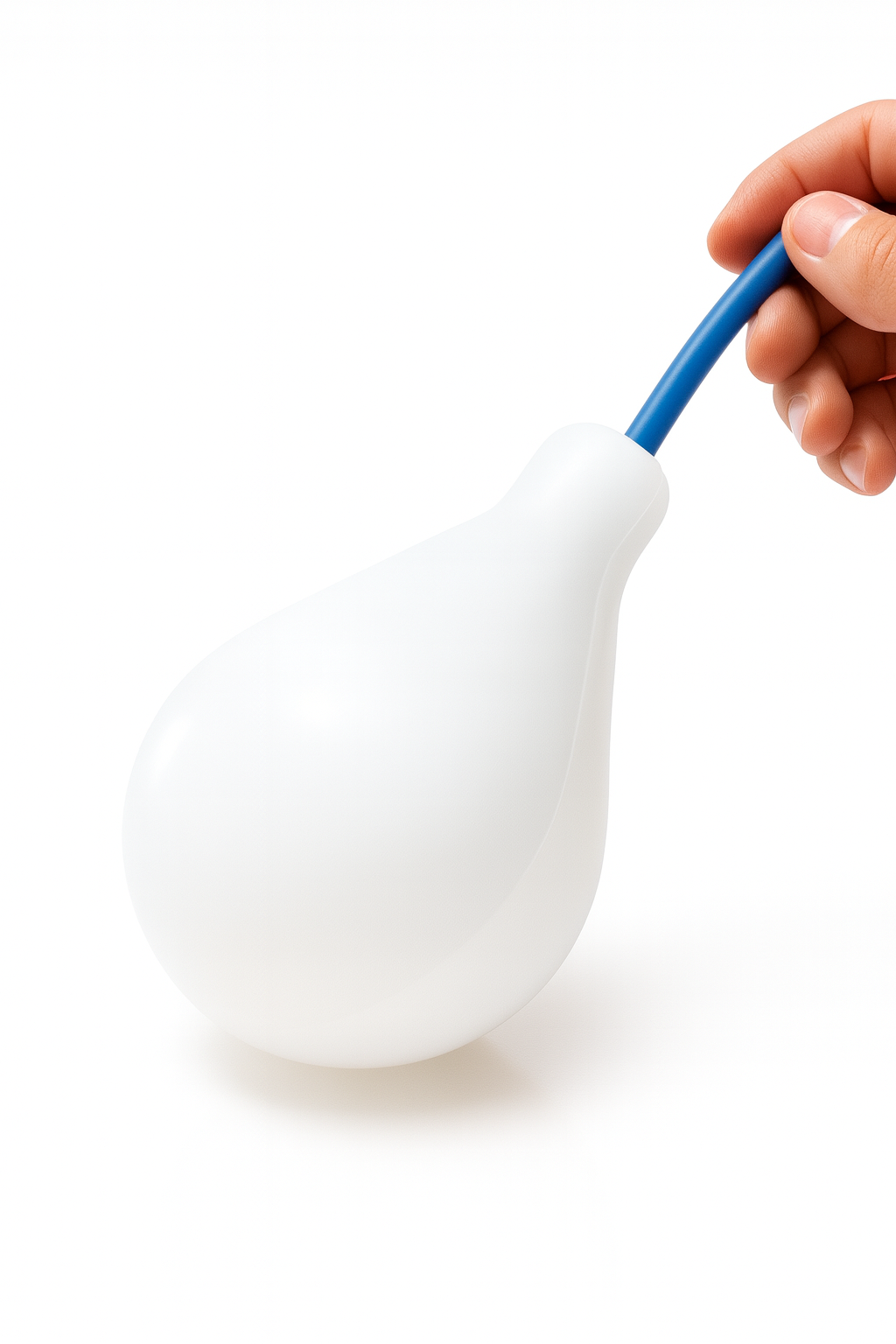

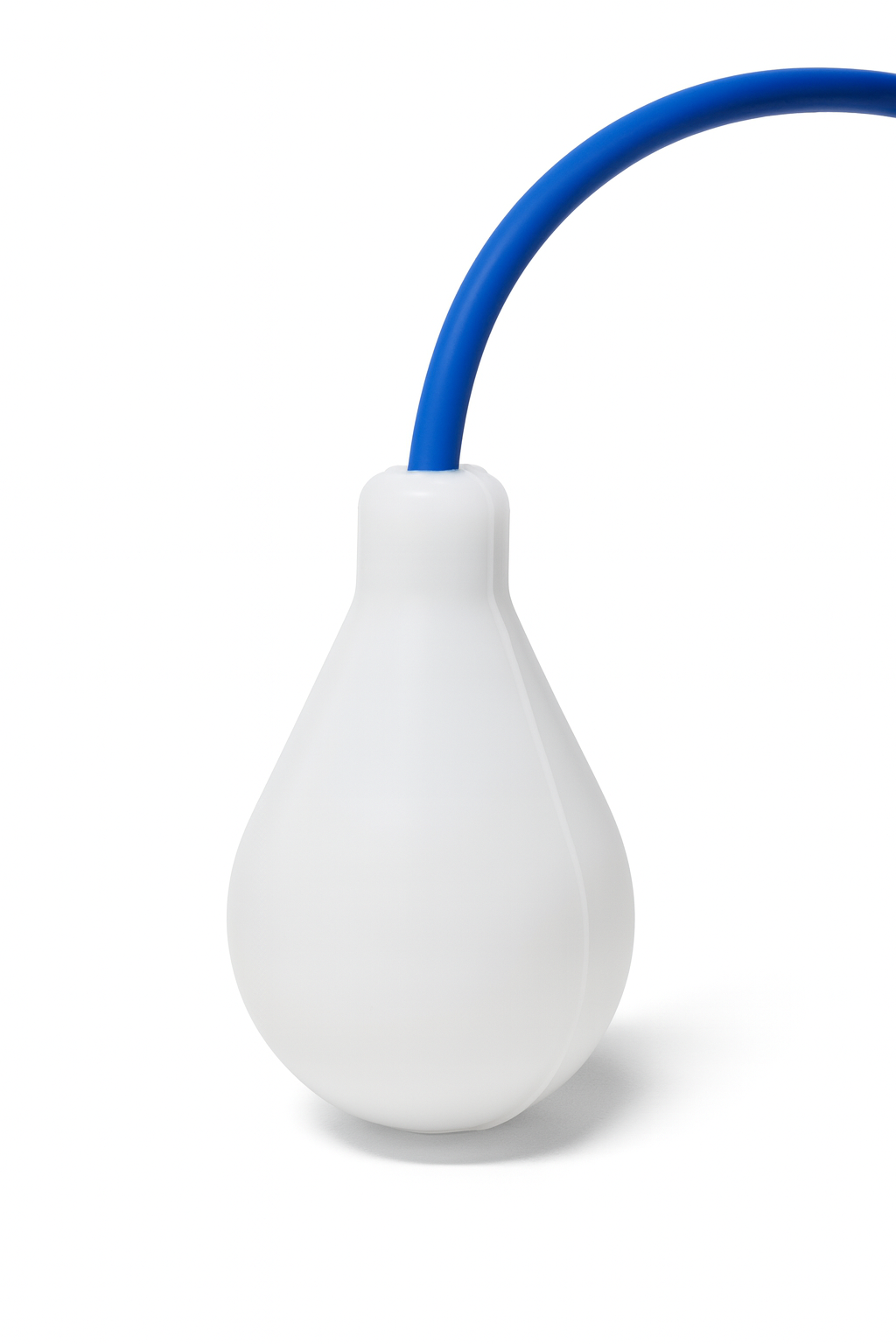

Le régulateur de niveau à flotteur auto-lesté AQUA XL EP, certifié ACS (Attestation de Conformité Sanitaire), est spécialement conçu pour une utilisation dans l’eau potable destinée à la consommation humaine.
Fabriqué avec des matériaux conformes aux normes sanitaires, il garantit une utilisation sûre et hygiénique, tout en offrant la robustesse qui fait la réputation de la gamme AQUA XL.
Idéal pour les applications exigeantes telles que les stations de pompage d’eau potable, les réservoirs de stockage ou les systèmes de traitement d’eau, le flotteur bascule sous la poussée du liquide, ouvrant ou fermant un circuit relié à une armoire de commande pour automatiser les pompes ou déclencher une alarme.

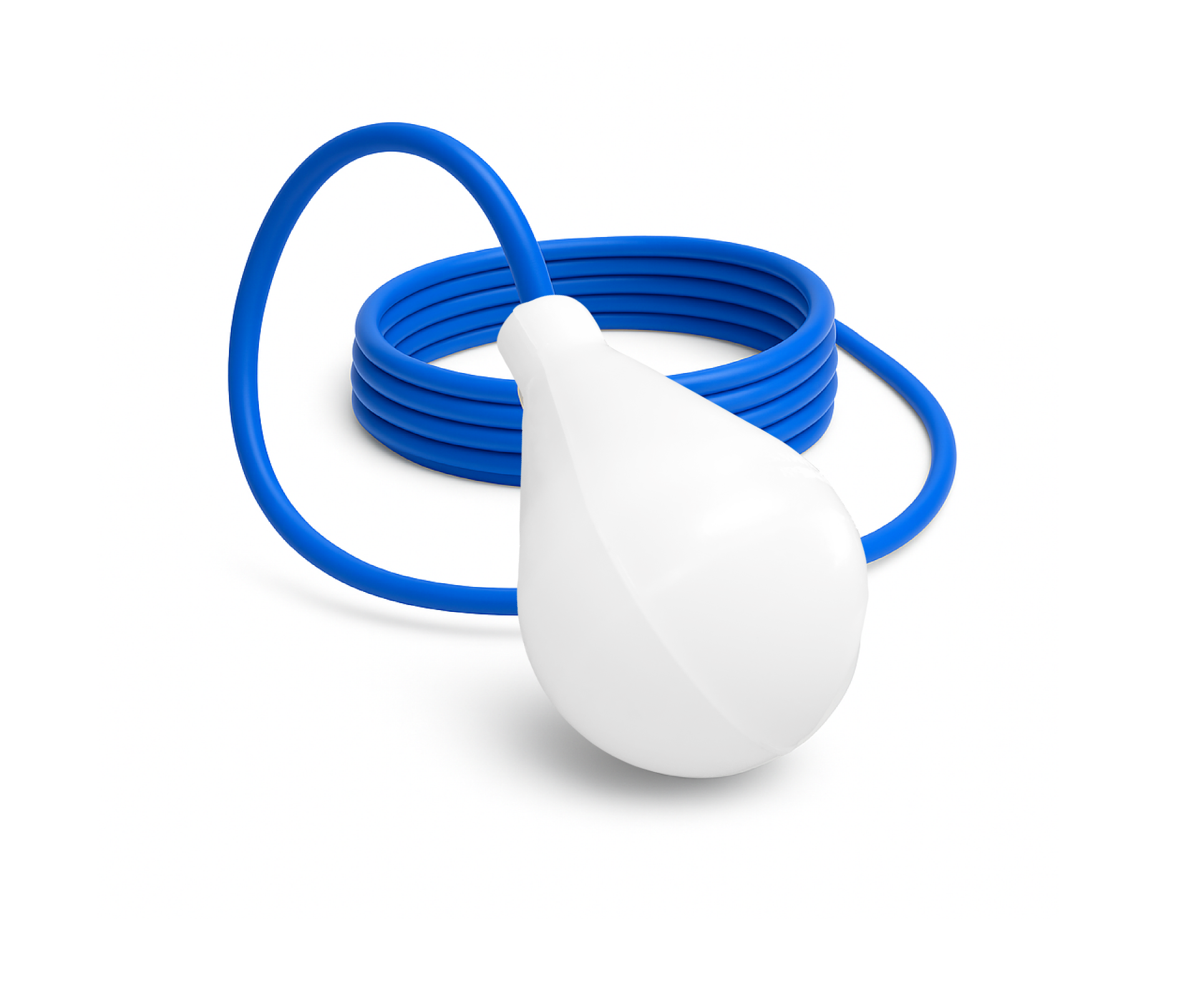

Le régulateur de niveau à flotteur auto-lesté AQUA XL EP est équipé d’un câble spécial certifié ACS, sans halogène, résistant et adapté aux environnements sensibles comme le ferroviaire, la construction navale ou le nucléaire.
Grâce à son petit angle différentiel de 10°, il peut être utilisé en alarme haute ou alarme basse, offrant un contrôle précis du niveau d’eau.
⚠️ Attention : le modèle AQUA XL EP n’est pas recommandé pour les liquides agités. Pour ces applications, privilégiez l’interrupteur de niveau ATS 165 EP, également certifié ACS.
Téléchargez cette documentation et conservez les informations les plus importantes à portée de main.
pdf : 814.28 KB
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Vidange ou RemplissageLe régulateur de niveau à flotteur auto-lesté AQUA XL EP fonctionne selon le principe de la détection de niveau par basculement.

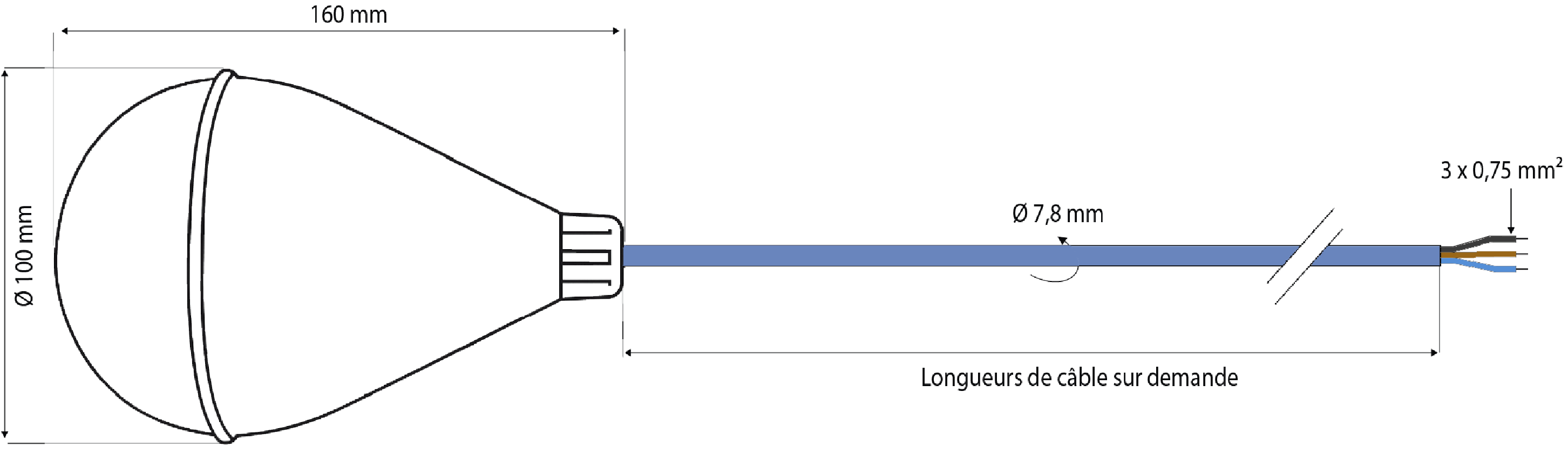

Le flotteur est équipé d’un câble à trois conducteurs (COM, NO, NC), permettant de sélectionner le mode de fonctionnement lors du câblage : Utilisé en binôme avec un autre flotteur du même type, il permet de réguler les niveaux minimum et maximum d'une cuve.
|
En mode vidange, le régulateur de niveau à flotteur auto-lesté actionne le démarrage de la pompe en position haute (anti-débordement). Un courant électrique passe à travers le flotteur jusqu'à l'appareil connecté (relais de contrôle, pompes, vannes, alarmes).
Une fois la cuve vide, le régulateur de niveau à flotteur auto-lesté coupe le circuit electrique pour protéger les équipement (pompes) en absence d'eau dans la cuve.
En mode remplissage, Le circuit électrique à l'intérieur se ferme (NC) lorsque l'interrupteur est en position basse. Ainsi, la pompe démarre pour remplir la cuve.
PositionnementLe déclenchement de la poire de niveau auto-lestée (angle de commuatation) peut varier en fonction de l'agitation du liquide, du débit de remplissage/vidange mais ne varie pas en fonction du point de fixation. |
En raison de sa conception avec contrepoids interne intégré, le flotteur ne permet pas de réglage de l’angle de basculement, contrairement aux régulateurs de niveau à lest externe sur câble.
Par conséquent, le niveau de déclenchement reste constant, indépendamment du point de fixation du câble.
Le régulateur de niveau auto-lesté AQUA XL EP permet une détection rapide et précise sur plusieurs niveau grâce à son faible angle de commutation.
La course de commutation indicative est la suivante :
Valeur min. Y = Quelquonc >>> X ≈ 17-20 CM

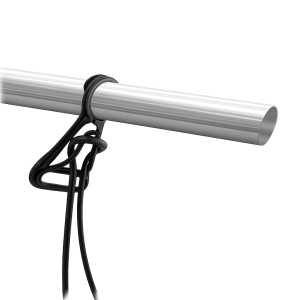

Fixation du flotteurLa poire de niveau peut être suspendue via la gaine du câble, en utilisant l'accessoire de fixation FIXCAB, qui permet de fixer correctement le câble électrique à la hauteur désirée et permet un réglage précis à tout moment. Attention à l'utilisation de colliers ou autres éléments lors de la fixation qui peuvent blesser le câble et détériorer l'appareil en laissant rentrer l'eau à l'interieur de la poire de niveau par capillarité.
|

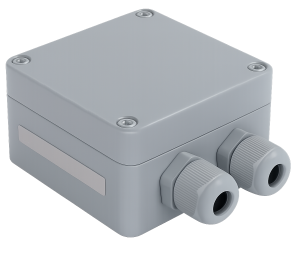

Raccordement électriqueDans les espaces extérieurs ou humides, le raccordement électrique de la poire de niveau doit être étanche et correctement isolé dans une boîte hermétique, empêchant ainsi l'eau ou d'autres contaminants de pénétrer dans le câble. Cela permet de prévenir les infiltrations d’eau qui pourraient compromettre la sécurité des raccordements électriques ainsi que la durée de vie du flotteur. La boîte de raccordement électrique ne doit jamais être placée à l’intérieur de la cuve. Le câble et son capillaire peuvent être rallongés à l'aide d'un câble de signal standard. Nous équipons nos flotteurs avec la longueur de câble que vous souhaitez pour éviter des raccords qui nuiraient à leur fonctionnement. |
Afin de définir au mieux le flotteur à poire de niveau adapté à votre besoin, ATMI propose une large gamme de contacteurs de niveau pour liquides et solides dans diverses applications.
