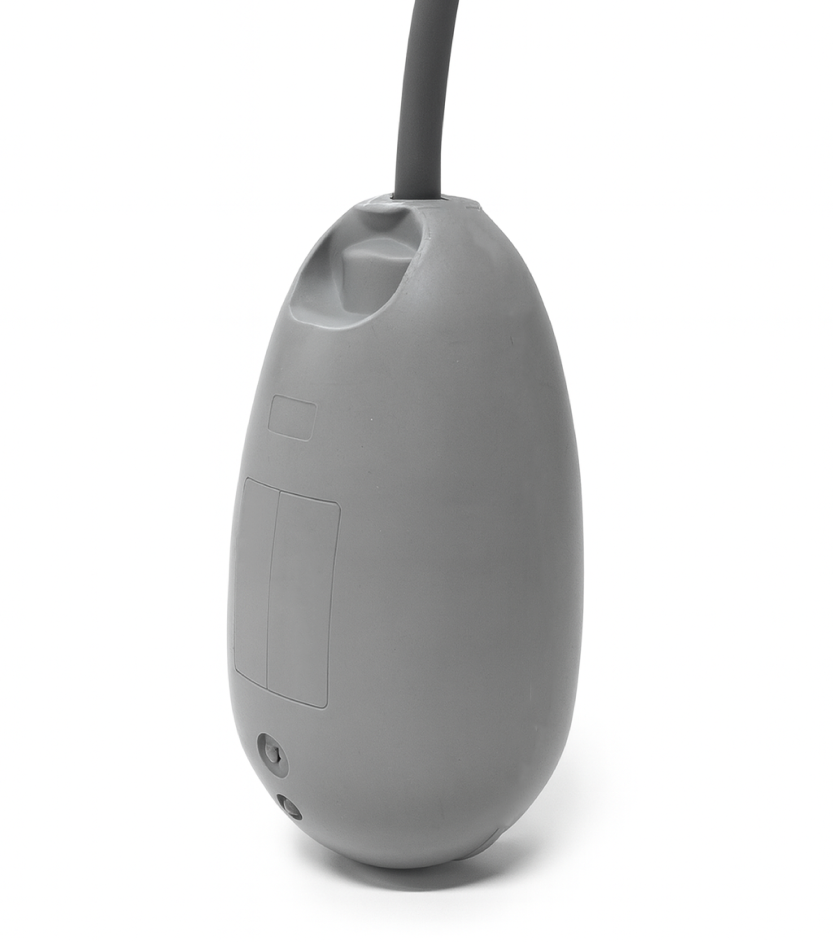

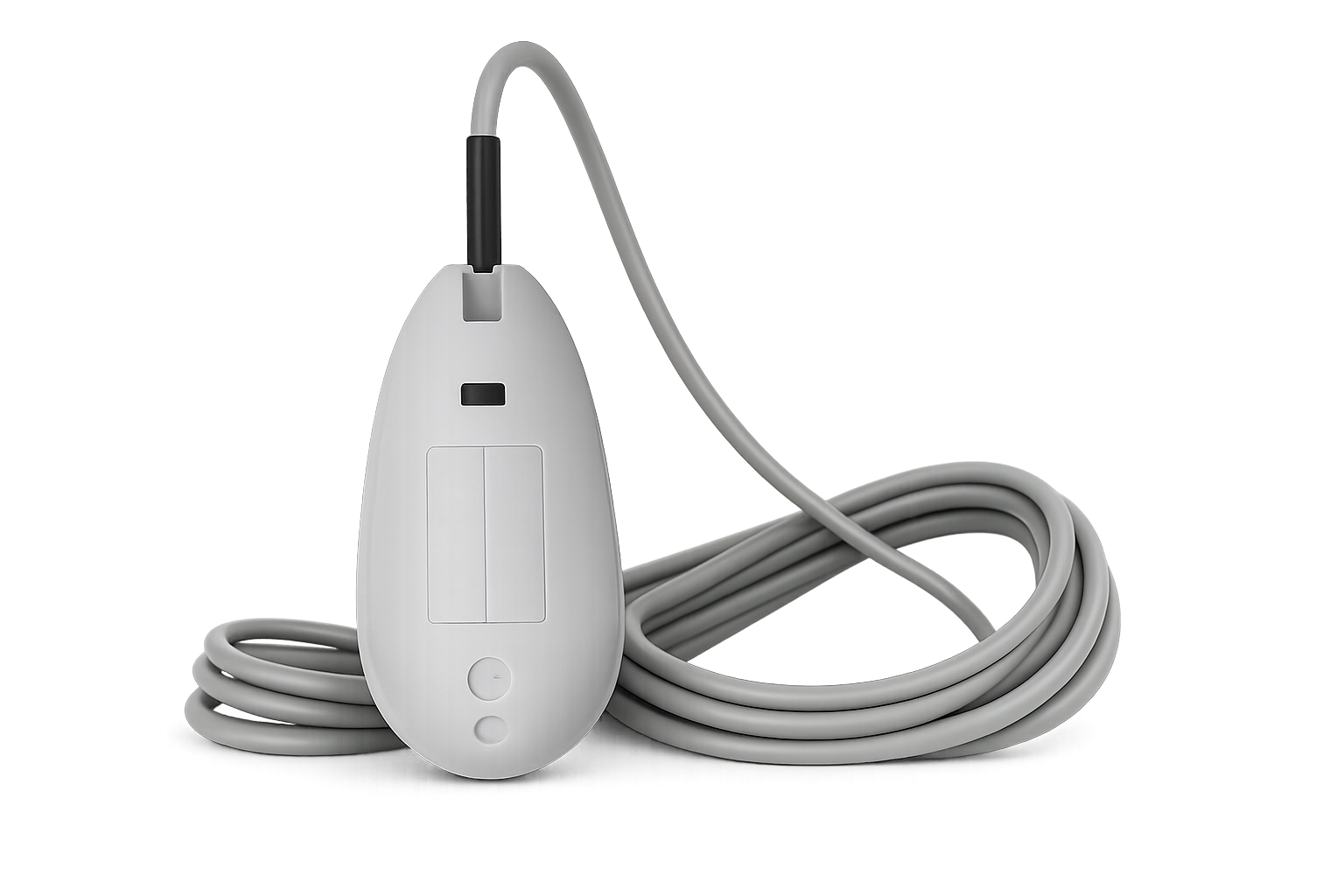

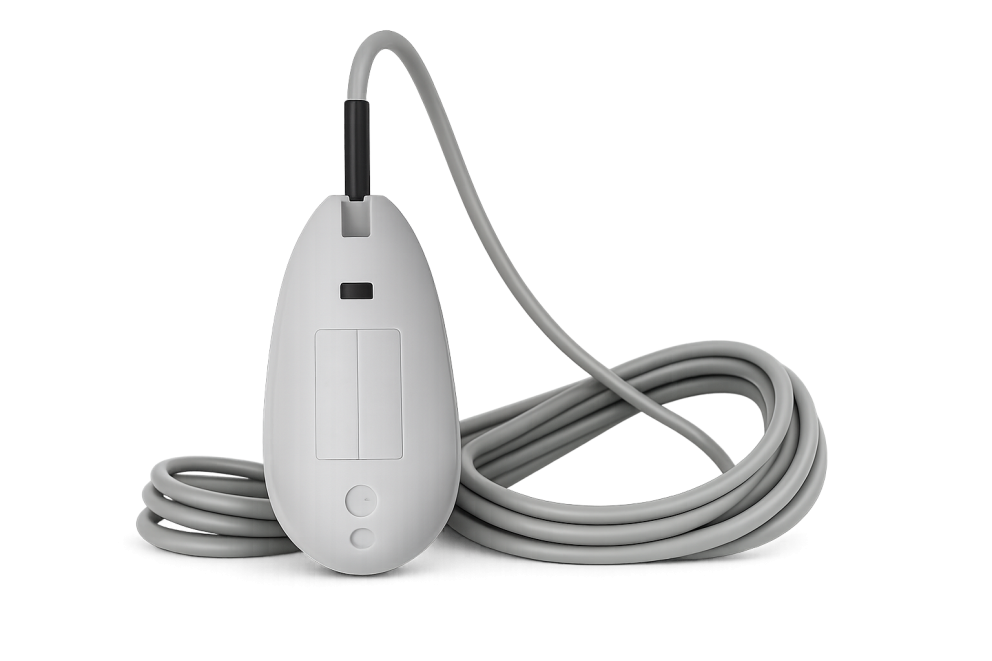

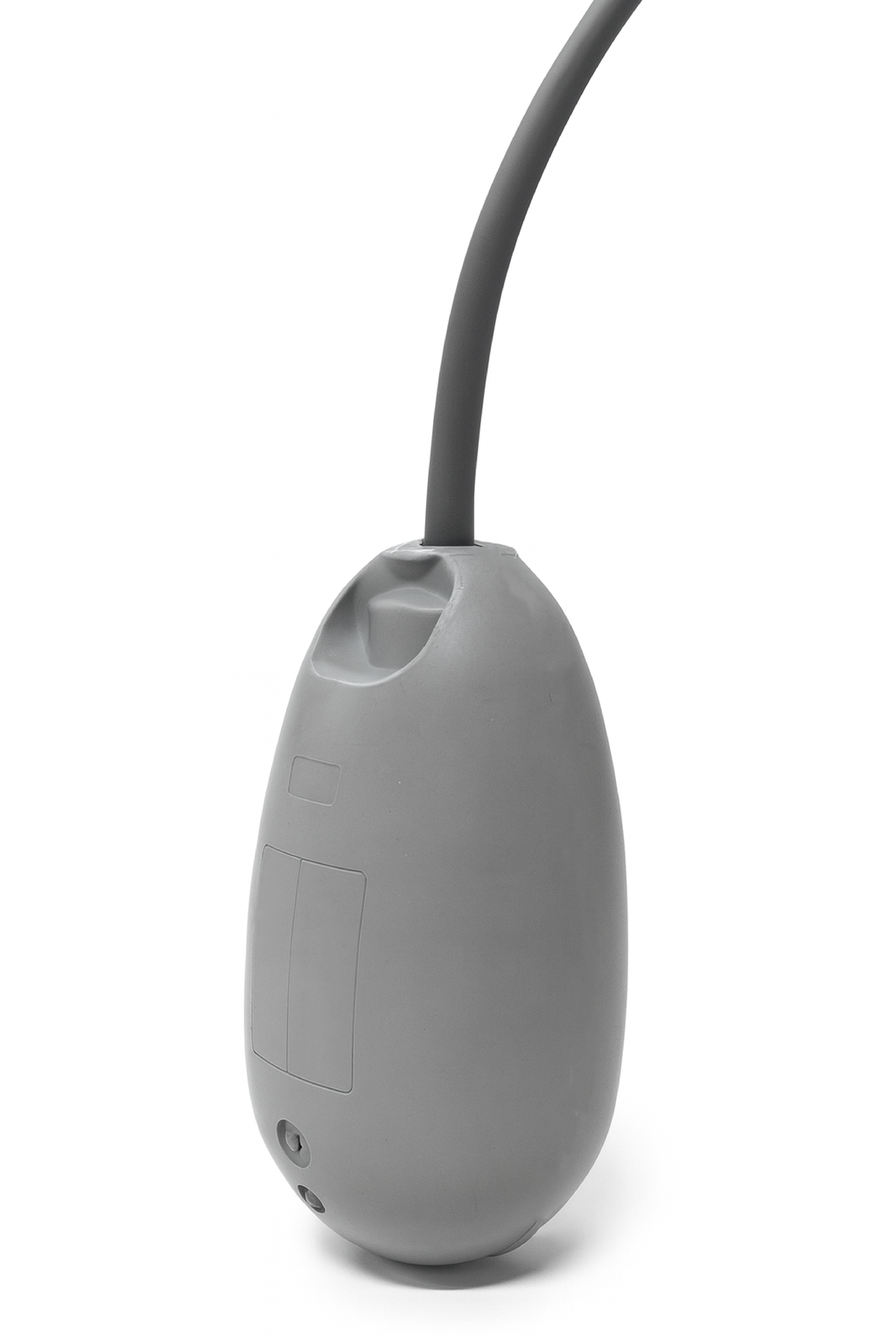

Le régulateur de niveau auto-lesté AQUA MEDIUM ou poire de niveau à lest intérieur, est techniquement identique au régulateur de niveau AQUA XL, mais dans un format plus compact, idéal pour les installations à faible encombrement.
Tout comme le modèle XL, le régulateur de niveau auto-lesté AQUA MEDIUM est conçu pour fonctionner dans des environnements exigeants et peut traverser les couches de graisses susceptibles de se former à la surface des liquides.
Grâce à son petit angle différentiel de 10º, il peut être utilisé en alarme haute ou alarme basse, offrant ainsi une grande précision de détection.
Le régulateur de niveau auto-lesté AQUA MEDIUM est particulièrement adapté pour les petits réservoirs, les bacs de relevage compacts ou les zones techniques restreintes.
⚠️ Attention : en raison de sa conception, il n’est pas recommandé pour les liquides agités. Dans ce cas, préférez les interrupteurs de niveau de la gamme BIP STOP/AT.
Téléchargez cette documentation et conservez les informations les plus importantes à portée de main.
pdf : 468.54 KB
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Vidange ou RemplissageLe régulateur de niveau auto-lesté AQUA MEDIUM fonctionne selon le principe de la détection de niveau par basculement.
Le flotteur est équipé d’un câble à trois conducteurs (COM, NO, NC), permettant de sélectionner le mode de fonctionnement lors du câblage : Utilisé en binôme avec un autre flotteur du même type, le régulateur de niveau auto-lesté AQUA MEDIUM permet de réguler automatiquement les niveaux minimum et maximum d’une cuve, assurant une gestion fiable du niveau de liquide. Utilisé en binôme avec un autre flotteur du même type, il permet de réguler les niveaux minimum et maximum d'une cuve.
|

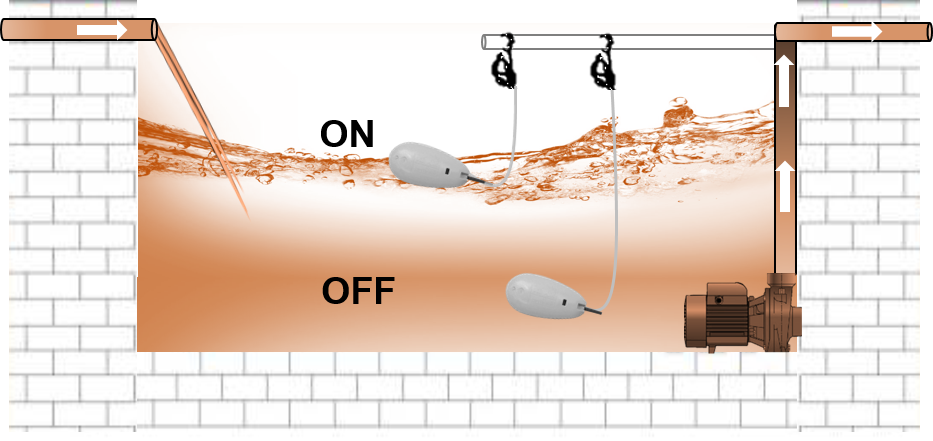

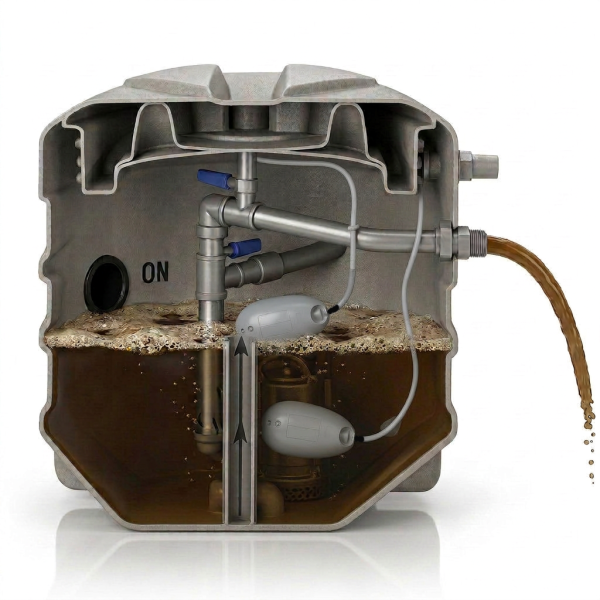

En mode vidange, le régulateur de niveau auto-lesté actionne le démarrage de la pompe en position haute (anti debordement). Un courant électrique passe à travers le flotteur jusqu'à l'appareil connecté (relais de contrôle, pompes, vannes, alarmes).

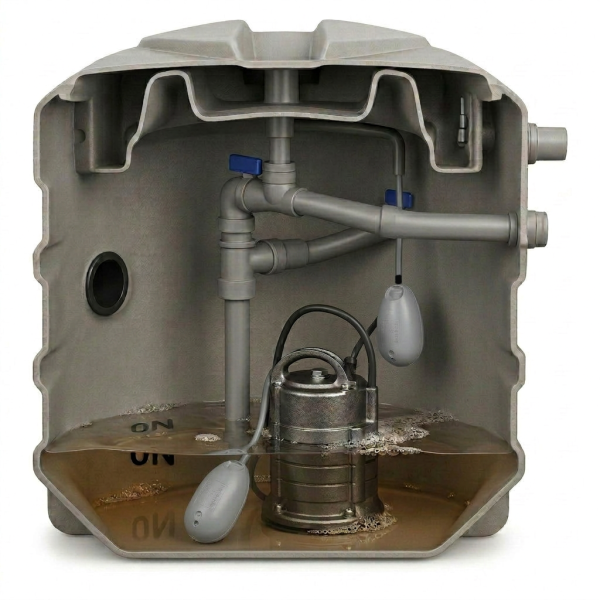

Une fois la cuve vide, le régulateur de niveau auto-lesté coupe le circuit electrique pour protéger les équipements (pompes) en absence d'eau dans la cuve.

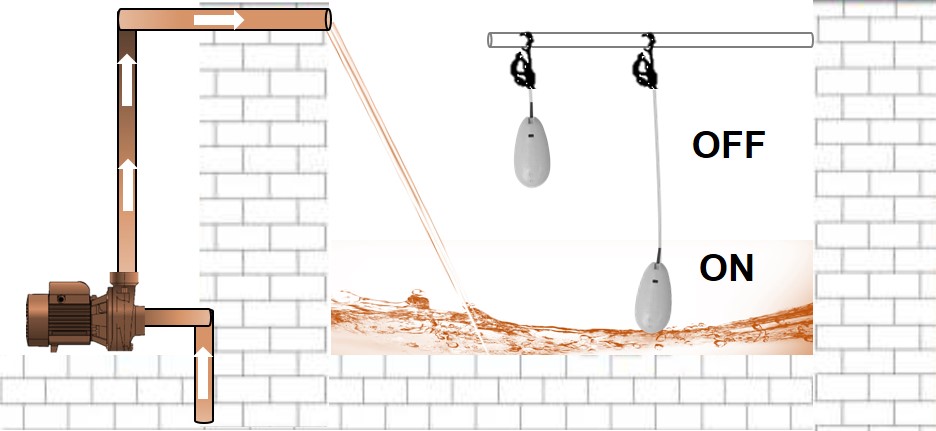

En mode remplissage, le circuit électrique à l'intérieur de l'interrupteur se ferme (NC) lorsque l'interrupteur est en position basse. Ainsi, la pompe démarre pour remplir la cuve.
PositionnementLe déclenchement de la poire de niveau auto-lesté (angle de commuatation) peut varier en fonction de l'agitation du liquide, du débit de remplissage/vidange mais ne varie pas en fonction du point de fixation. |
En raison de sa conception avec contrepoids interne intégré, le flotteur ne permet pas de réglage de l’angle de basculement, contrairement aux régulateurs de niveau à lest externe sur câble.
Par conséquent, le niveau de déclenchement reste constant, indépendamment du point de fixation du câble.
Le régulateur de niveau auto-lesté AQUA MEDIUM permet une détection rapide et précise sur plusieurs niveau grâce à son faible angle de commutation.
La course de commutation indicative est la suivante :
Valeur min. Y = Quelquonc >>> X ≈ 17-20 CM
Fixation du flotteurLa poire de niveau peut être suspendue via la gaine du câble, en utilisant l'accessoire de fixation, FIXCAB, qui permet de fixer correctement le câble électrique à la hauteur désirée et permet un réglage précis à tout moment. Attention à l'utilisation de colliers ou autres éléments lors de la fixation qui peuvent blesser le câble et détériorer l'appareil en laissant rentrer l'eau à l'interieur de la poire de niveau par capillarité.
|

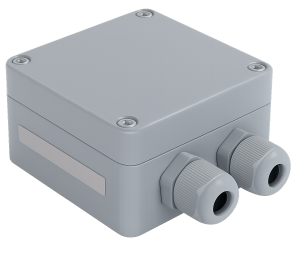

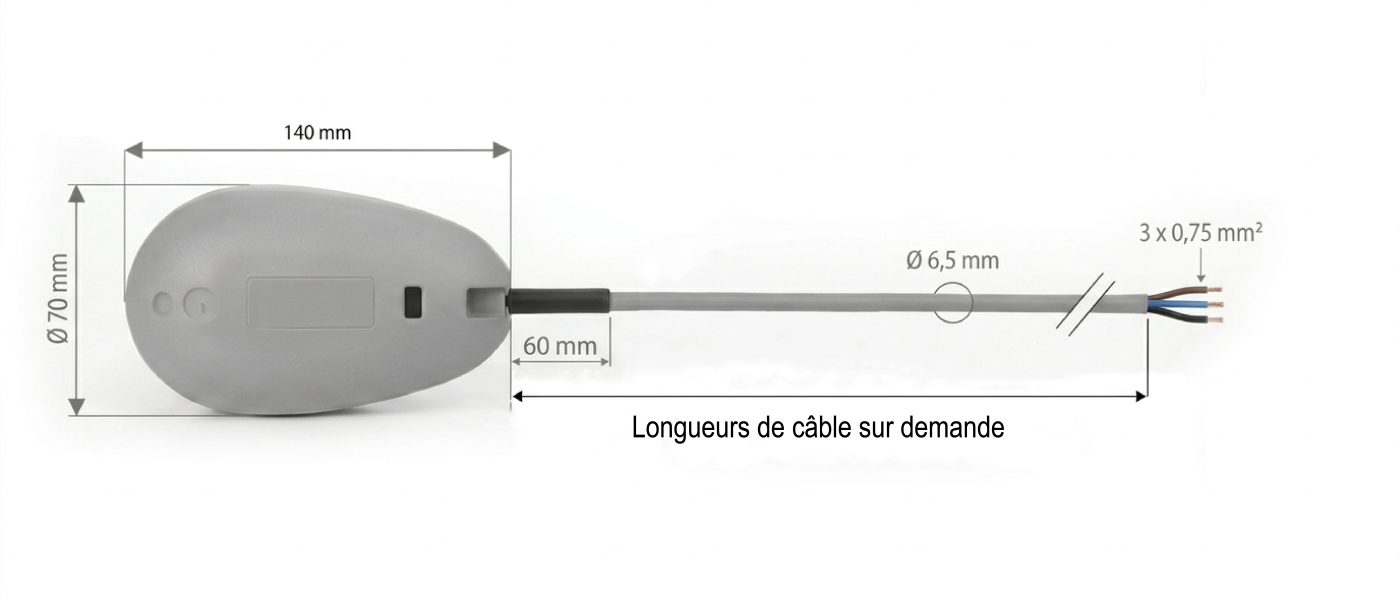

Raccordement électriqueDans les espaces extérieurs ou humides, le raccordement électrique de la poire de niveau doit être étanche et correctement isolé dans une boîte hermétique, empêchant ainsi l'eau ou d'autres contaminants de pénétrer dans le câble. Cela permet de prévenir les infiltrations d’eau qui pourraient compromettre la sécurité des raccordements électriques ainsi que la durée de vie de du flotteur. La boîte de raccordement électrique ne doit jamais être placée à l’intérieur de la cuve. Le câble et son capillaire peuvent être rallongés à l'aide d'un câble de signal standard. Nous équipons nos flotteurs avec la longueur de câble que vous souhaitez pour éviter des raccords qui nuiraient à leur fonctionnement.
|
Le régulateur de niveau auto-lesté AQUA MEDIUM permet une détection rapide et précise sur plusieurs niveau grâce à son angle de commutation de +/- 10°.

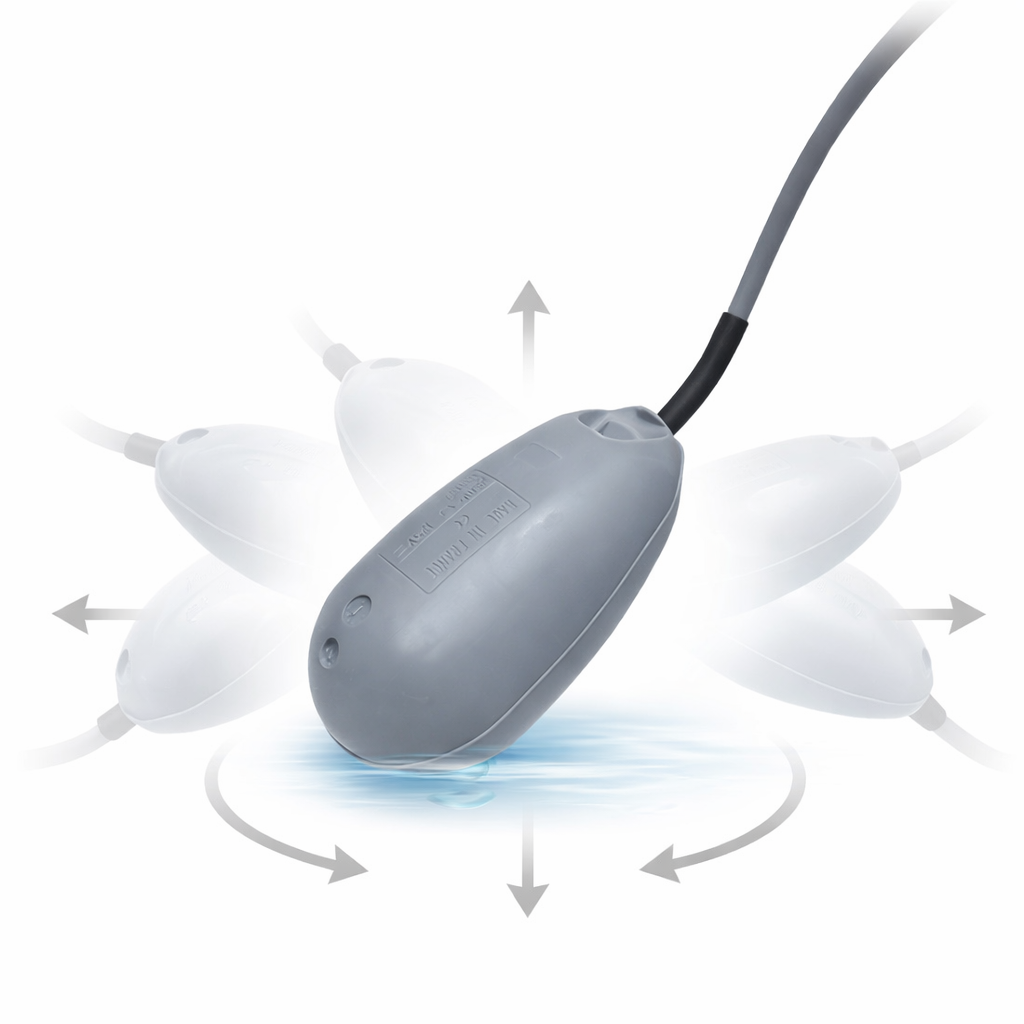

Contrairement aux capteurs plats, le régulateur de niveau auto-lesté AQUA MEDIUM offre une détection omnidirectionnelle. Sa forme lui permet de réagir aux mouvements de l’eau quel que soit sa position dans le liquide.
Cela garantit une détection plus fiable, notamment dans les environnements agités ou soumis à des turbulences.
Accessoire de fixation vivement conseillé pour tous les flotteurs suspendus.
Relais de contrôle de niveau avec alarme.
Afin de définir au mieux le flotteur à poire de niveau adapté à votre besoin, ATMI propose une large gamme de contacteurs de niveau pour liquides et solides dans diverses applications.
