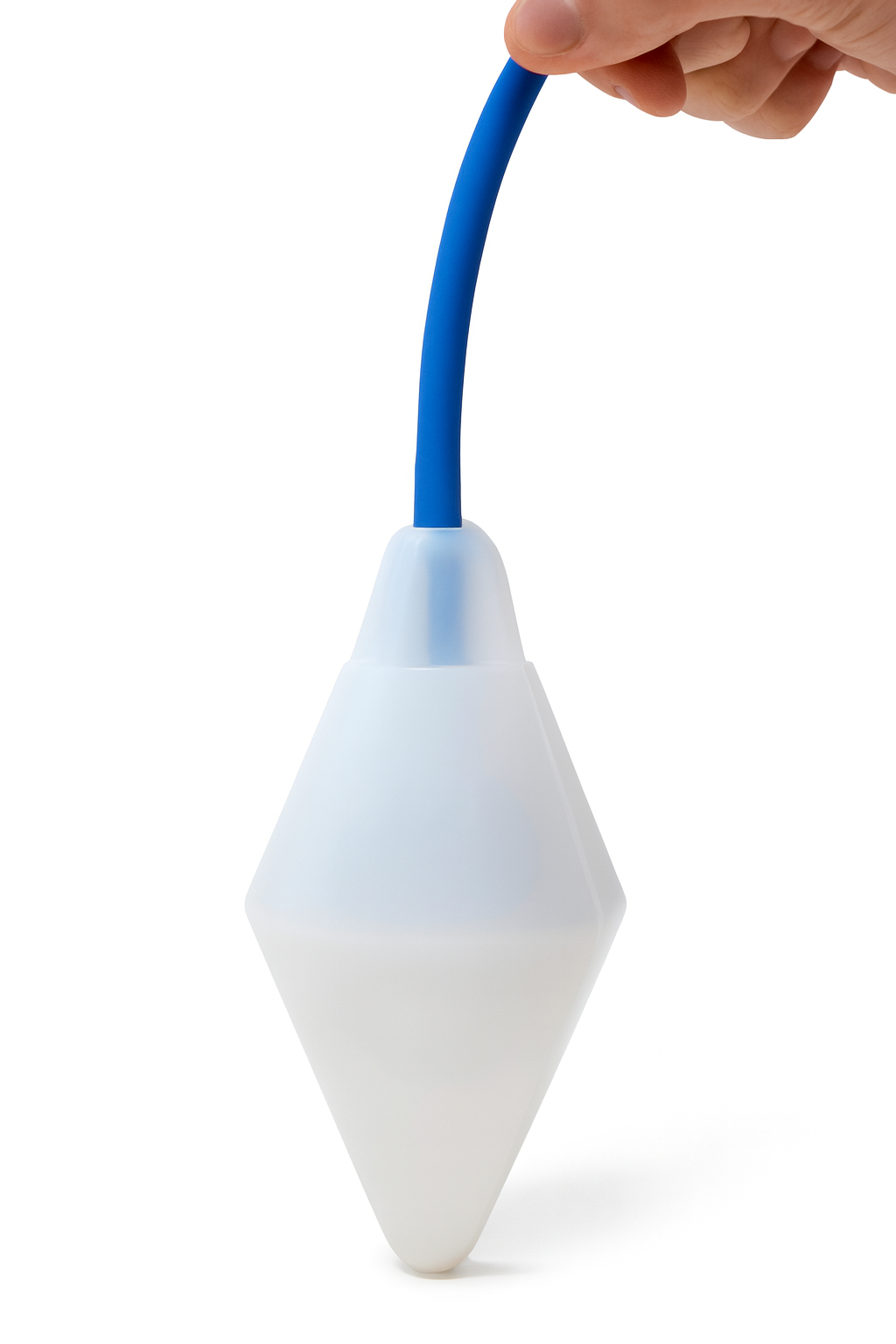

Le régulateur de niveau SOBA EP certifié ACS (Attestation de Conformité Sanitaire) est fabriqué avec des matériaux spéciaux dédiée à une immersion permanente dans l’eau potable à consommation humaine, milieu alimentaire, grâce à son lest réglable en acier inox AISI 316L aux usages alimentaires.
Sa conception spécifique assure une utilisation sûre et conforme pour le contrôle précis des niveaux dans les réservoirs et les systèmes de traitement des eaux potables.

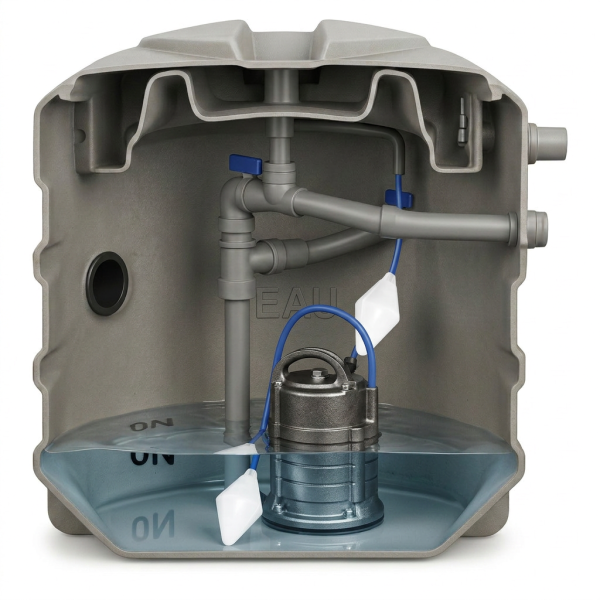

Pour une régulation précise, l’utilisation de deux poires de niveau peut être envisagée pour maintenir le niveau de liquide entre des limites inférieures et supérieures prédéfinies. Lorsque le niveau d’eau atteint la position de la poire de niveau, le régulateur de niveau SOBA EP réagit en activant ou désactivant le circuit. Cela déclenche les actions nécessaires, telles que l’activation d’une alarme ou le démarrage/arrêt d’une pompe.

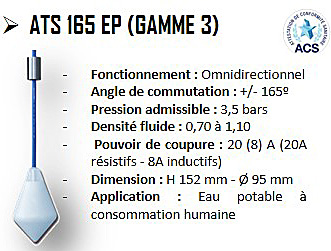

Cependant, dans des conditions fluidiques dynamiques, eaux turbulentes, le régulateur de niveau SOBA EP n'est pas adapté. Sélectionnez plutôt l'interrupteur de niveau ATS 165 EP.
Téléchargez cette documentation et conservez les informations les plus importantes à portée de main.
pdf : 496.79 KB
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

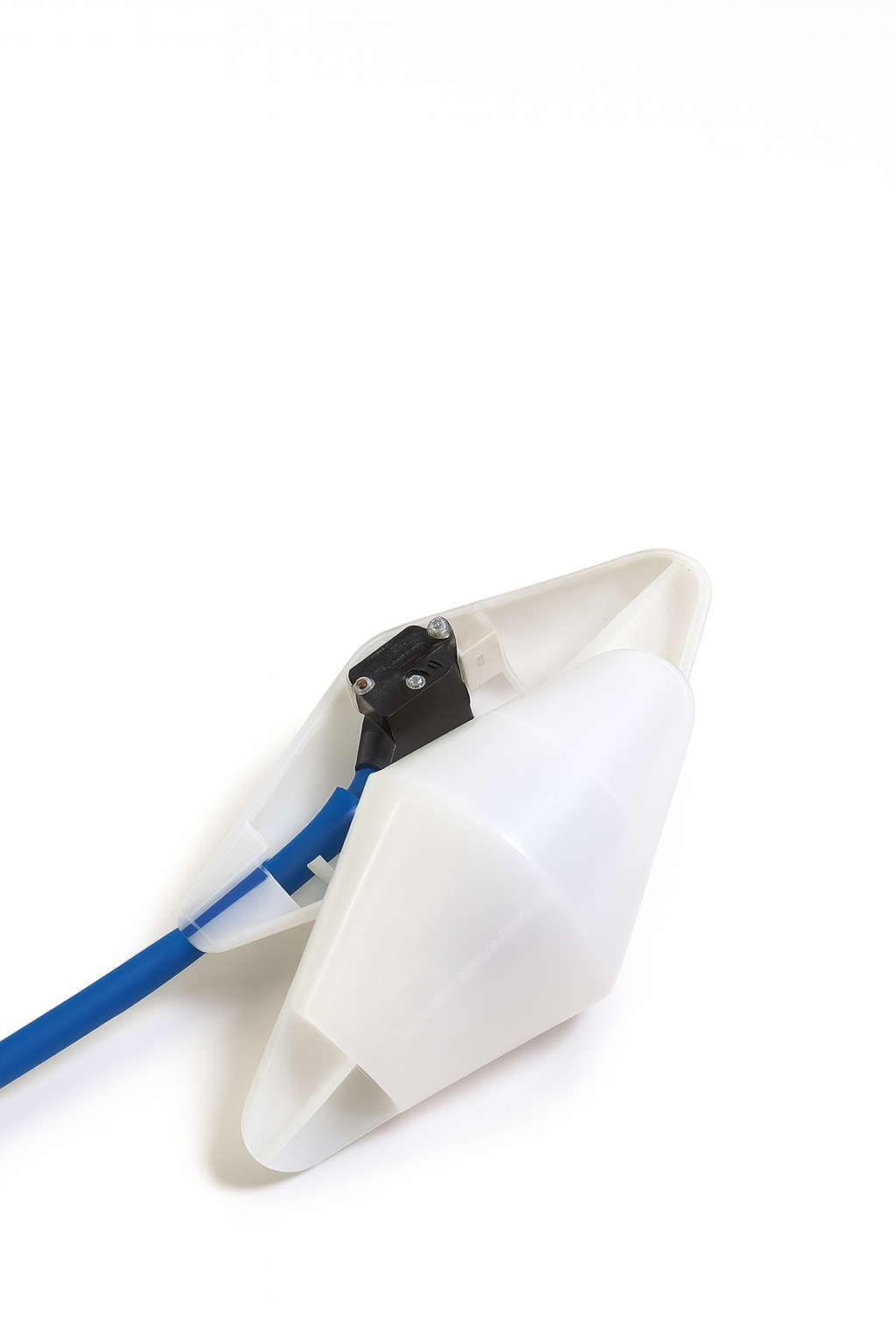

Vidange ou RemplissageLe régulateur de niveau SOBA EP fonctionne selon le principe de la détection de niveau par basculement.

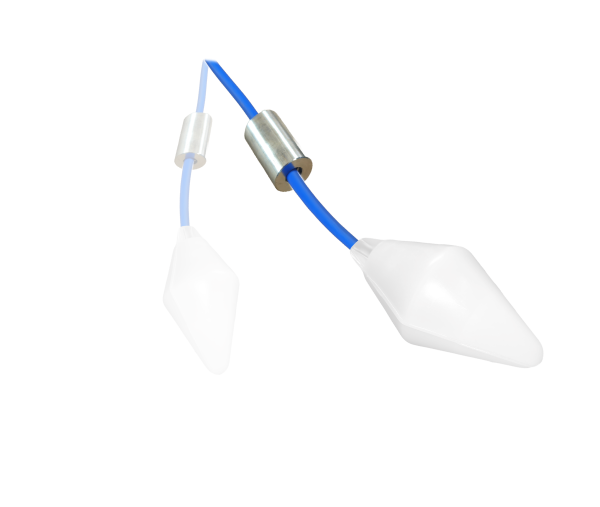

Le flotteur est équipé d’un câble à trois conducteurs (COM, NO, NC), permettant de sélectionner le mode de fonctionnement lors du câblage : Utilisé en binôme avec un autre flotteur du même type, il permet de réguler les niveaux minimum et maximum d'une cuve.
|

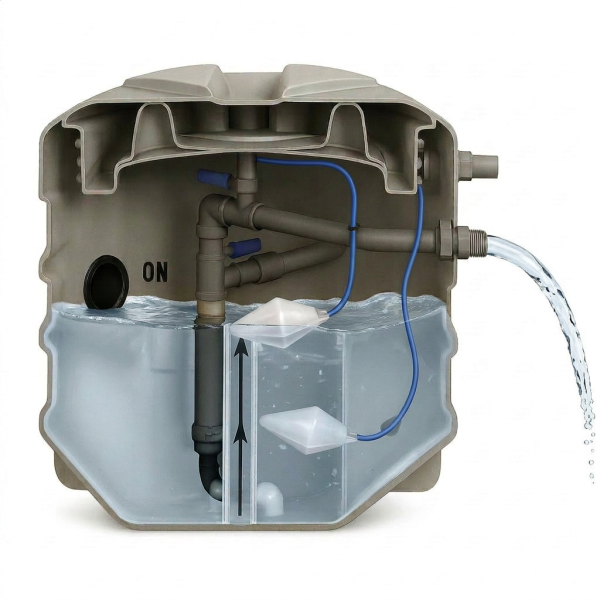

En mode vidange, l'interrupteur de niveau situé au niveau haut actionne le démarrage de la pompe (anti-débordement). Un courant électrique passe à travers le flotteur jusqu'à l'appareil connecté (relais de contrôle, pompes, vannes, alarmes).
Une fois la cuve vide, l'interrupteur de niveau en position basse coupe le circuit électrique pour protéger les équipements (pompes) en absence d'eau dans la cuve.
En mode remplissage, Le circuit électrique à l'intérieur de l'interrupteur se ferme (NC) lorsque l'interrupteur est en position basse. Ainsi, la pompe démarre pour remplir la cuve.

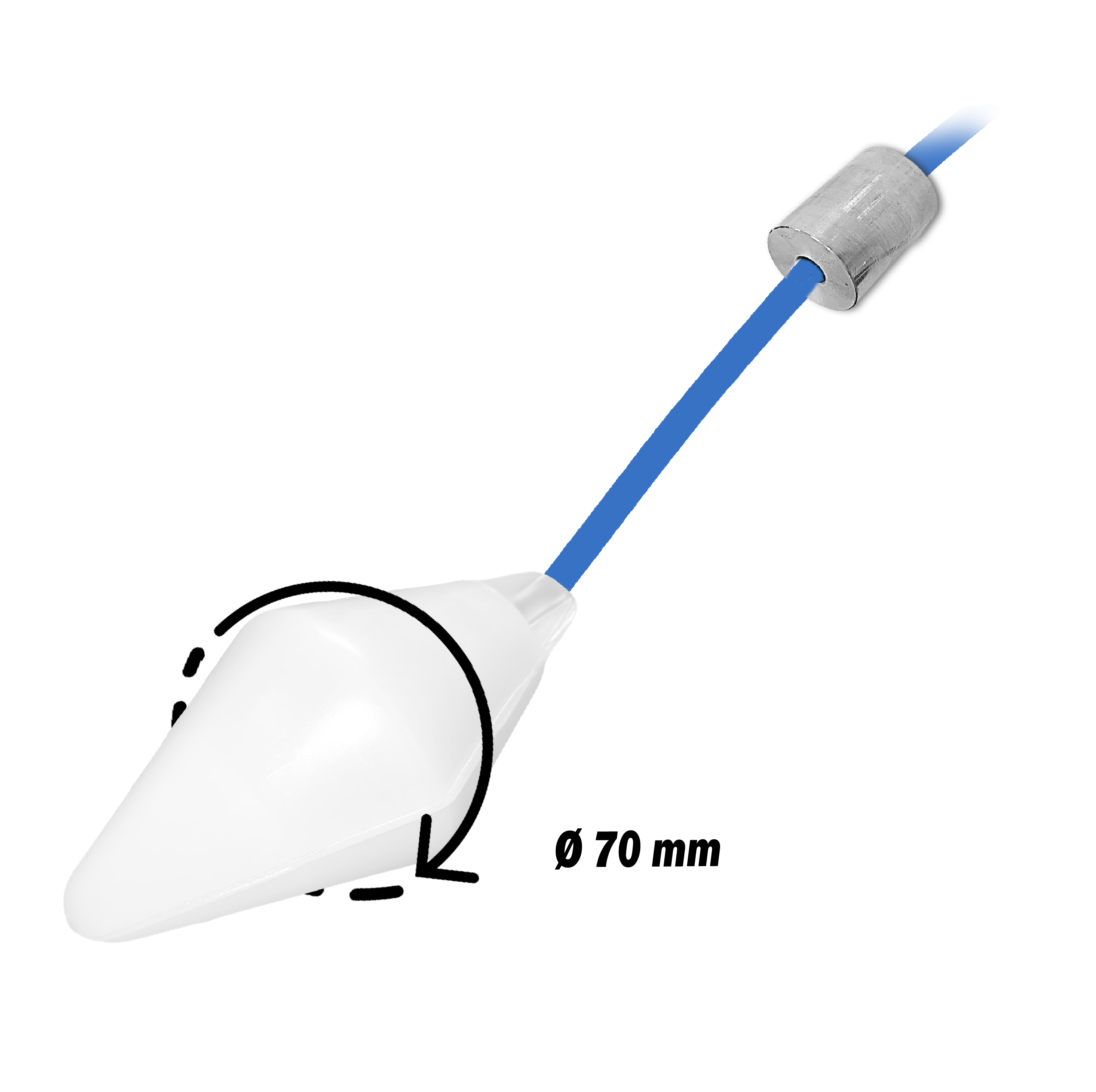

Positionnement du lestLe déclenchement de la poire de niveau (angle de commuatation) peut varier en fonction de l'agitation du liquide, du débit de remplissage/vidange mais surtout en fonction du positionnement du lest ou point de fixation. En effet, la longueur du câble entre le contrepoids et l'interrupteur à flotteur détermine la quantité de liquide qui s'élève ou s'abaisse pour amener l'interrupteur à flotteur à changer d'état. Vous avez la possibilité d’ajuster le contrepoids sur le câble de l’appareil pour optimiser son fonctionnement. |
Vous avez la possibilité d’ajuster le contrepoids sur le câble de l’appareil, ainsi plus la distance entre le lest et le flotteur est grande, plus la différence de niveaux sera importante par conséquence plus l’angle de commutation sera grand.
Cela permet au flotteur de s'adapter à d'éventuelles turbulences dans le liquide mais également au flotteur de travailler dans un large éventail de densités.
Voici ci-dessous des valeurs données à titre indicatif pour le régulateur de niveau SOBA EP avec une longueur de câble minimale et maximale pour assurer un fonctionnement correct :

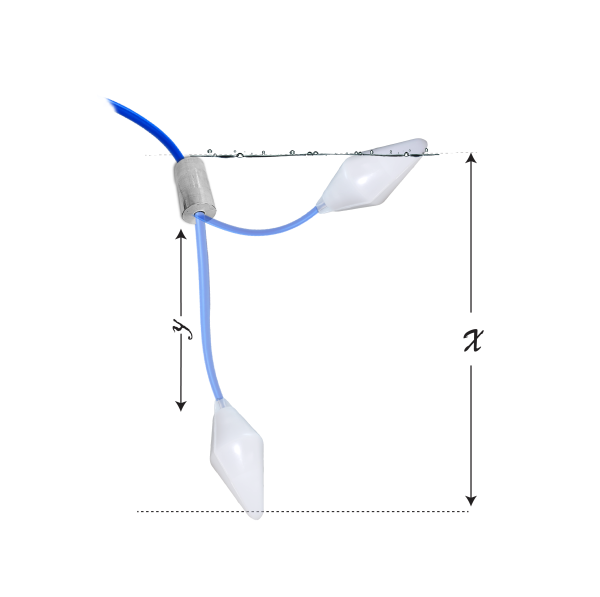

Valeur min. Y = 10cm > X ≈ 25-30 CM
Valeur max. Y = 30cm > X ≈ 45-50 CM

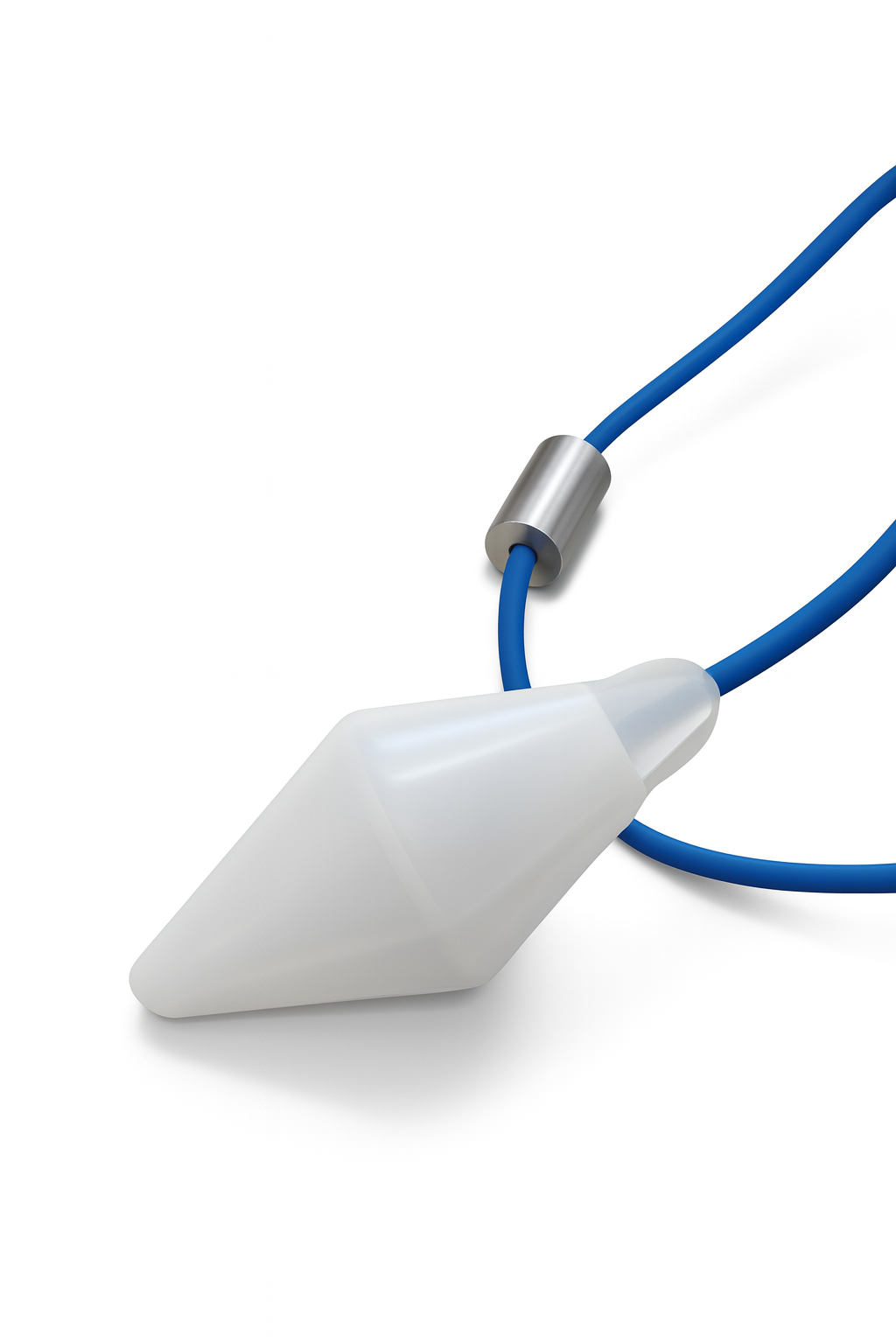

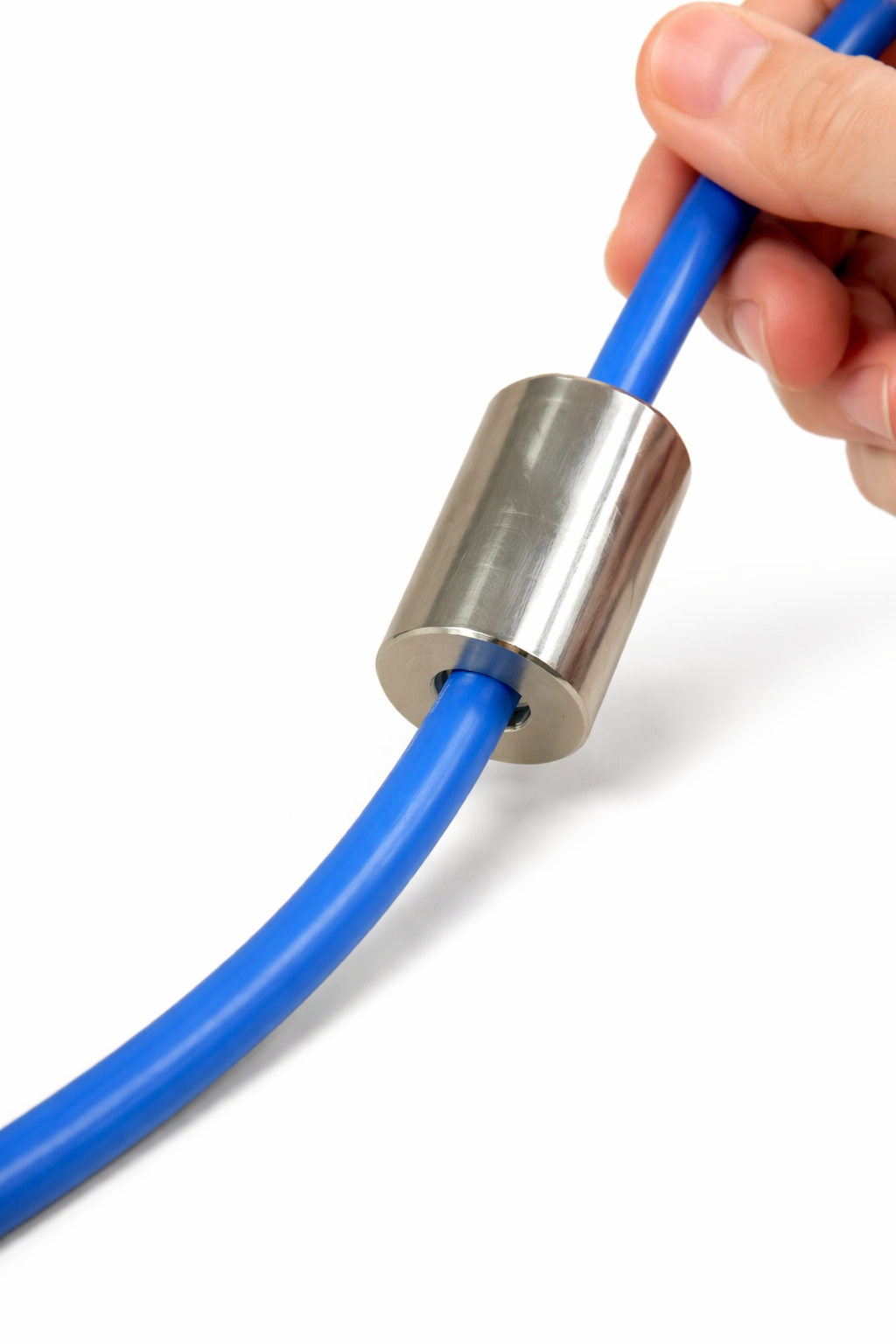

Afin d’ajuster le lest sur le câble, il vous suffit de tirer sur légèrement vers le haut le lest en acier inoxydable AISI 316l afin de le déclipser du joint torique. Ensuite, faites glisser le joint torique à l'endroit souhaité et replacez le lest dessus, de sorte que le poids soit bloqué sur le câble.
|
Fixation du flotteurLa poire de niveau peut être suspendue via la gaine du câble, en utilisant un l'accessoire de fixation FIXCAB, qui permet de fixer correctement le câble électrique à la hauteur désirée et permet un réglage précis à tout moment. Attention à l'utilisation de colliers ou autres éléments lors de la fixation qui peuvent blesser le câble et détériorer l'appareil en laissant rentrer l'eau à l'interieur de la poire de niveau par capillarité.
|

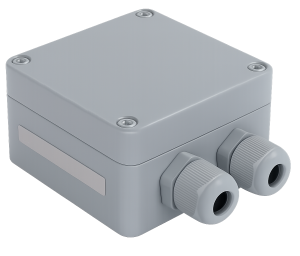

Raccordement électriqueDans les espaces extérieurs ou humides, le raccordement électrique de la poire de niveau doit être étanche et correctement isolé dans une boîte hermétique, empêchant ainsi l'eau ou d'autres contaminants de pénétrer dans le câble. Cela permet de prévenir les infiltrations d’eau qui pourraient compromettre la sécurité des raccordements électriques ainsi que la durée de vie du flotteur. La boîte de raccordement électrique ne doit jamais être placée à l’intérieur de la cuve. Le câble et son capillaire peuvent être rallongés à l'aide d'un câble de signal standard. Nous équipons nos flotteurs avec la longueur de câble que vous souhaitez pour &viter des raccords qui nuiraient à leur fonctionnement. |

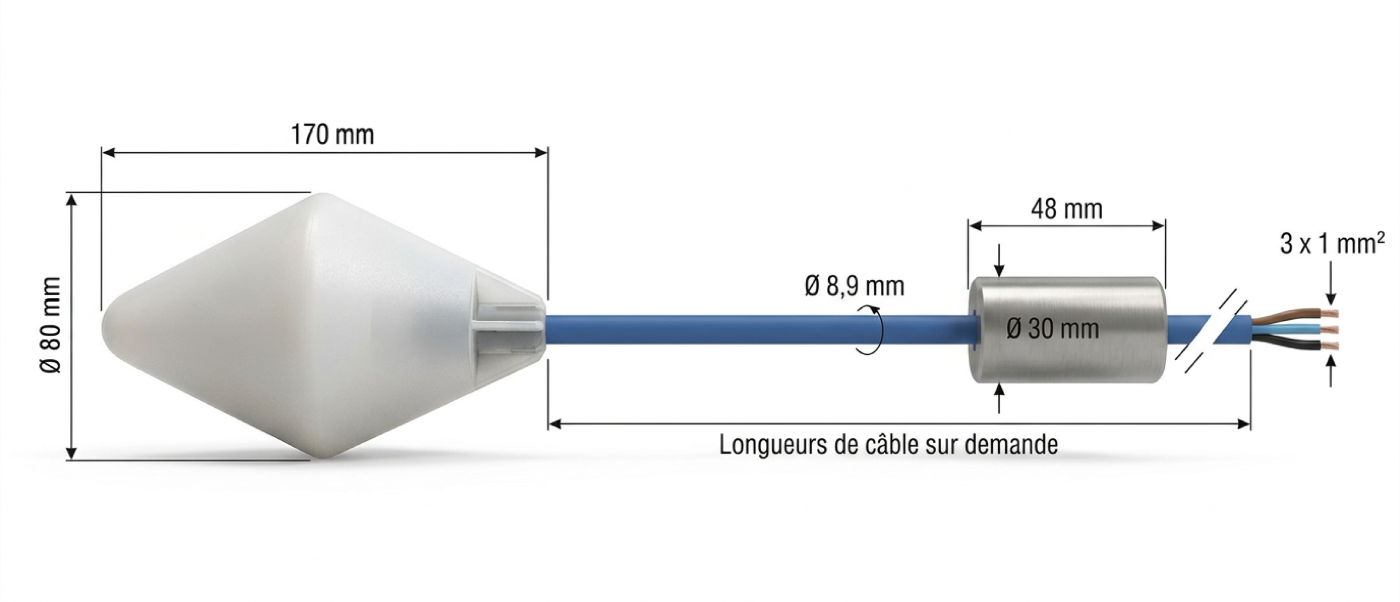

Le régulateur de niveau SOBA EP certifié ACS permet une détection rapide et précise sur plusieurs niveau grâce à son angle de commutation de +/- 25°.

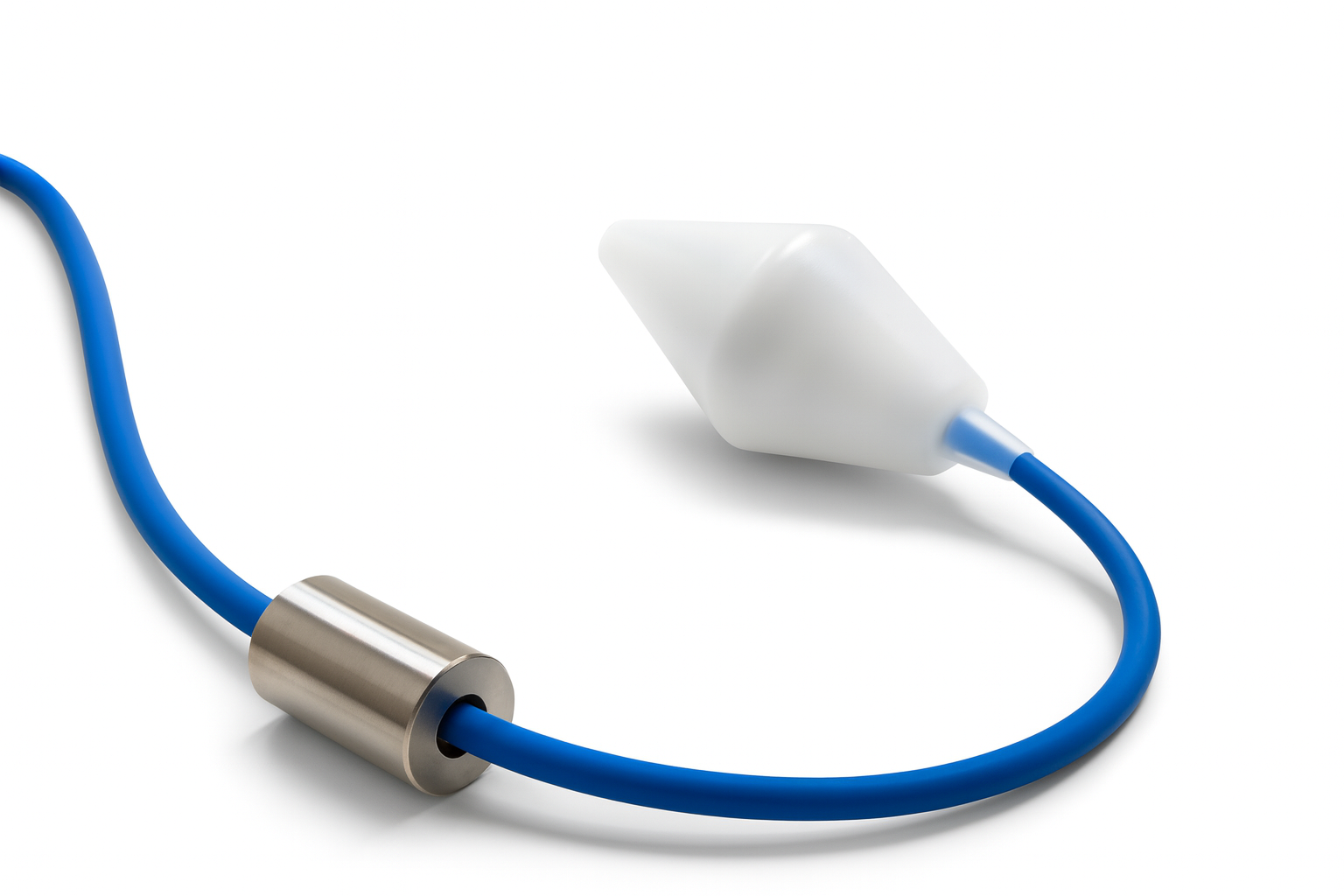

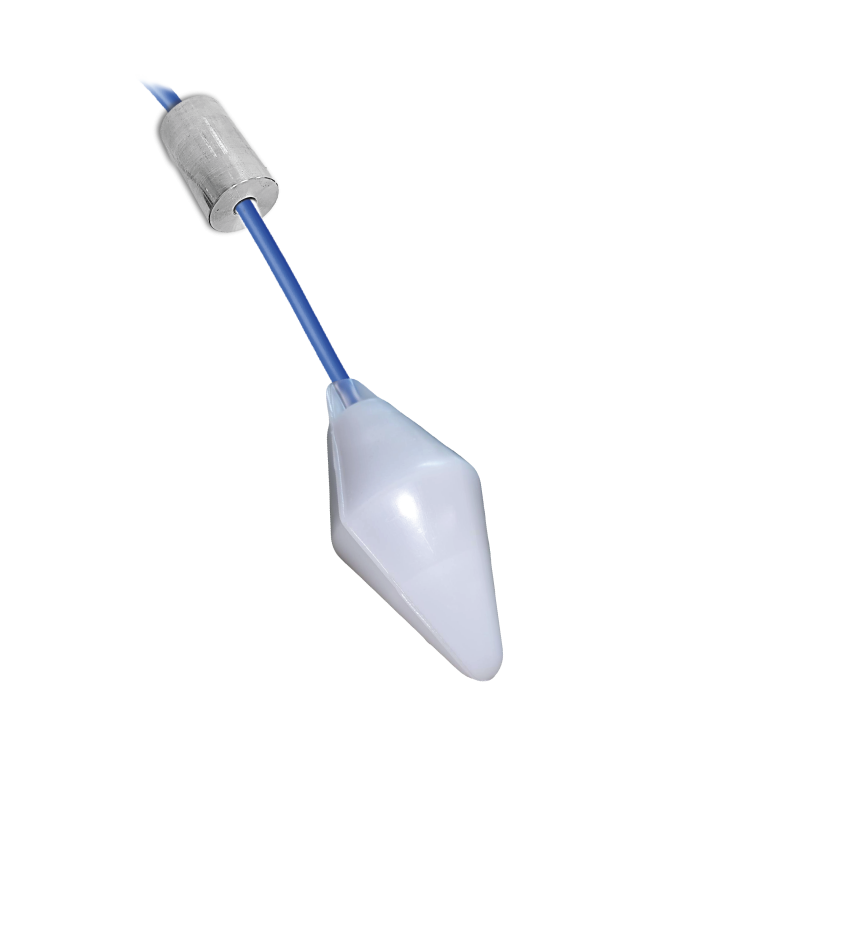

Le régulateur de niveau SOBA EP certifié ACS est équipé d'un lest en acier inoxydable de 230 g indispensable au bon fonctionnement du flotteur. Il détermine le point de rotation suivant les niveaux de liquides souhaités. Il peut s'ajuster a tout moment en fonction du besoin.

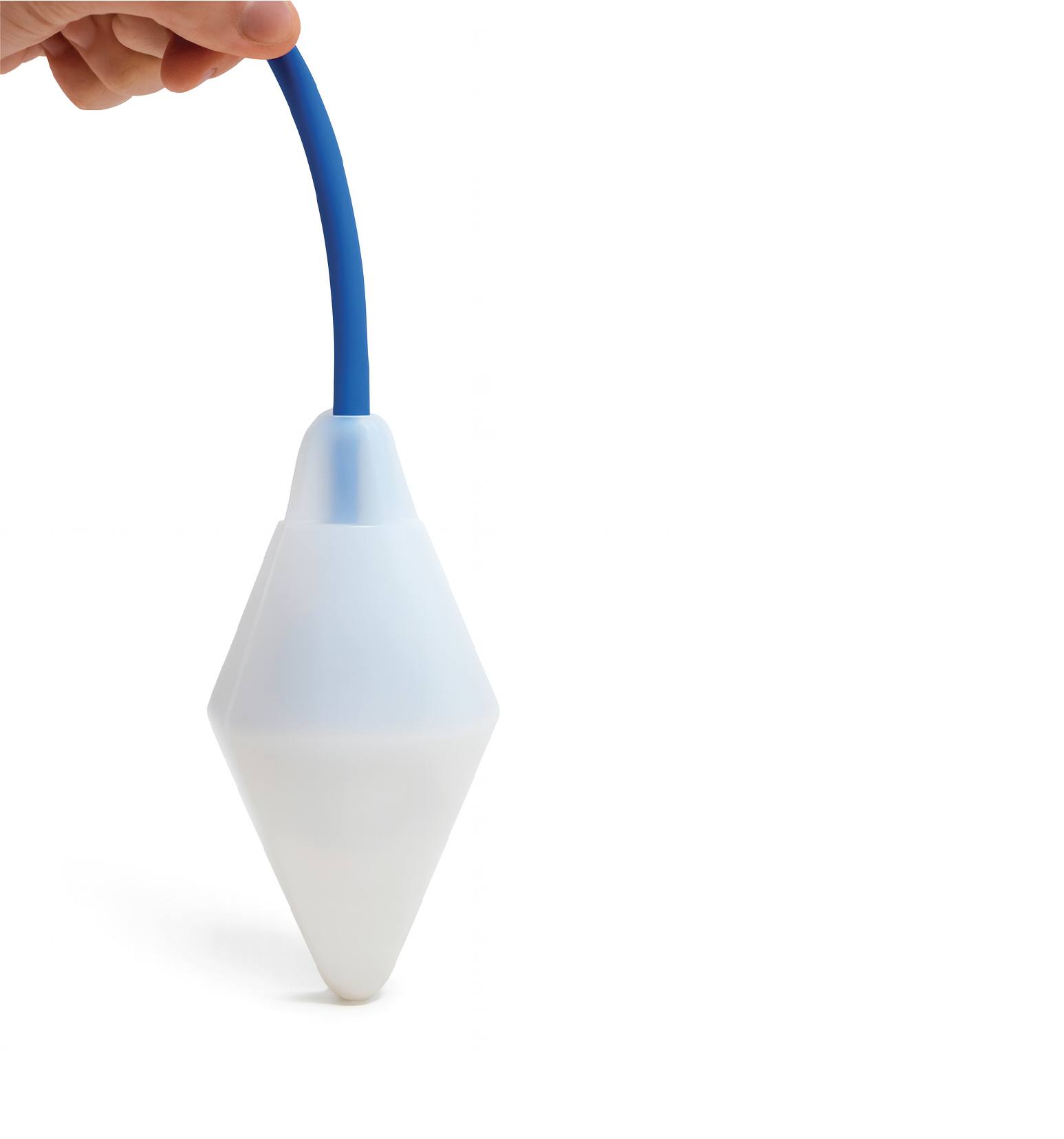

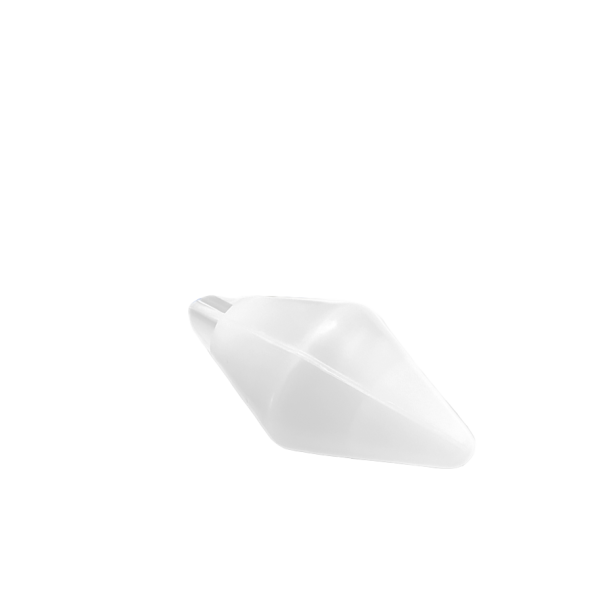

Grâce à son enveloppe biconique lisse, l’accumulation d’impuretés est limité. La poire de niveau ACS ne nécessite aucun entretien, ce qui en fait une solution à la fois économique et fiable. Elle est conçue pour résister à l’usure, garantissant ainsi une performance constante et de longue durée.
Accessoire de fixation vivement conseillé pour tous les flotteurs suspendus.
Relais de contrôle de niveau avec alarme.
Afin de définir au mieux le flotteur à poire de niveau adapté à votre besoin, ATMI propose une large gamme de contacteurs de niveau pour liquides et solides dans diverses applications.
