Interrupteur de niveau à flotteur

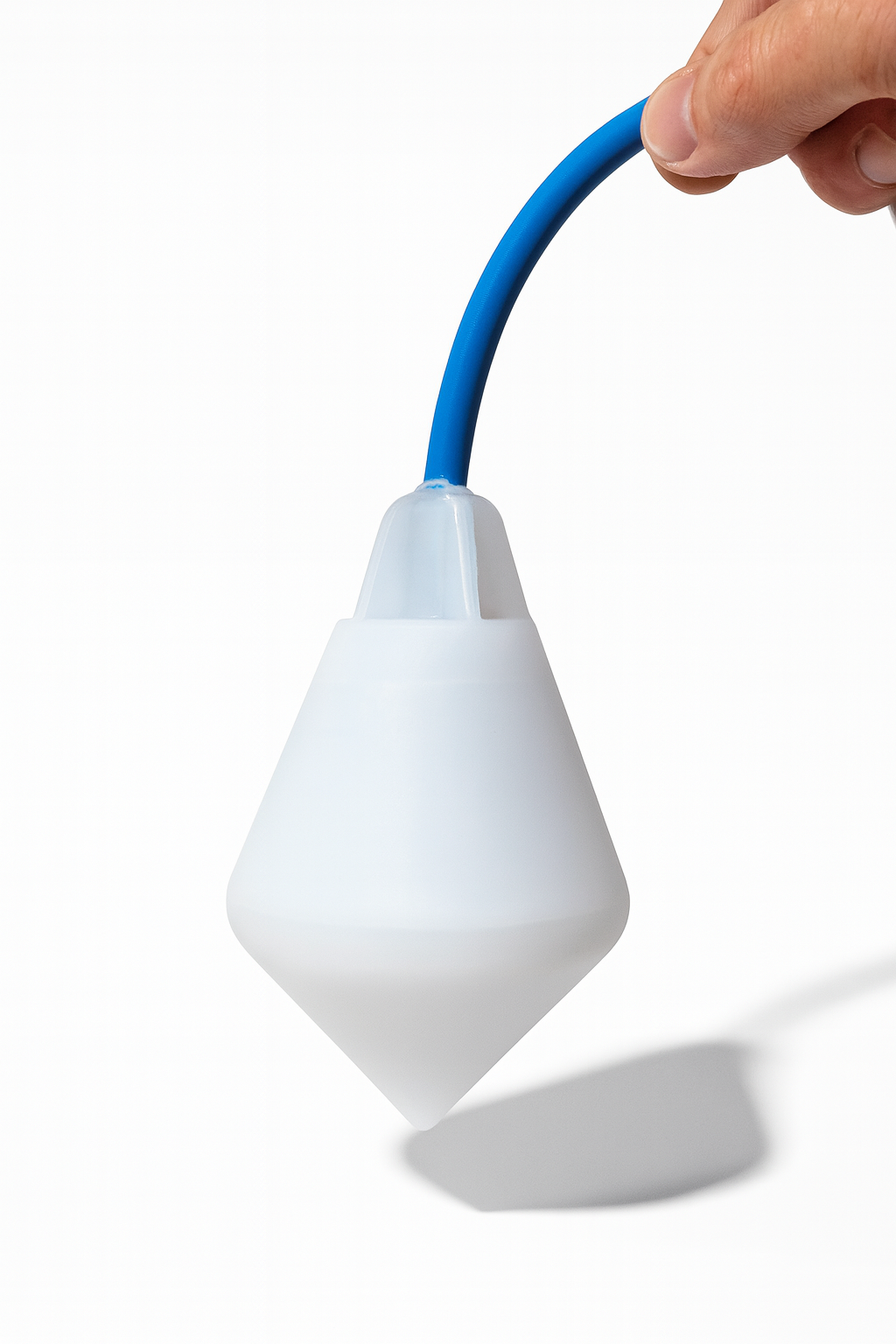

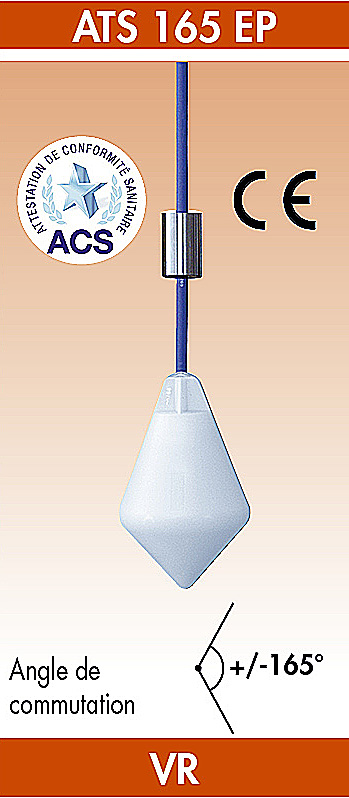

La poire de niveau ou interrupteur de niveau ATS 165 EP certifié ACS (Attestation de Conformité Sanitaire) est fabriqué avec des matériaux spéciaux dédiés à une immersion permanente dans l’eau potable à consommation humaine, milieu alimentaire grace à son lest réglable en acier inox AISI 316L aux usages alimentaires.

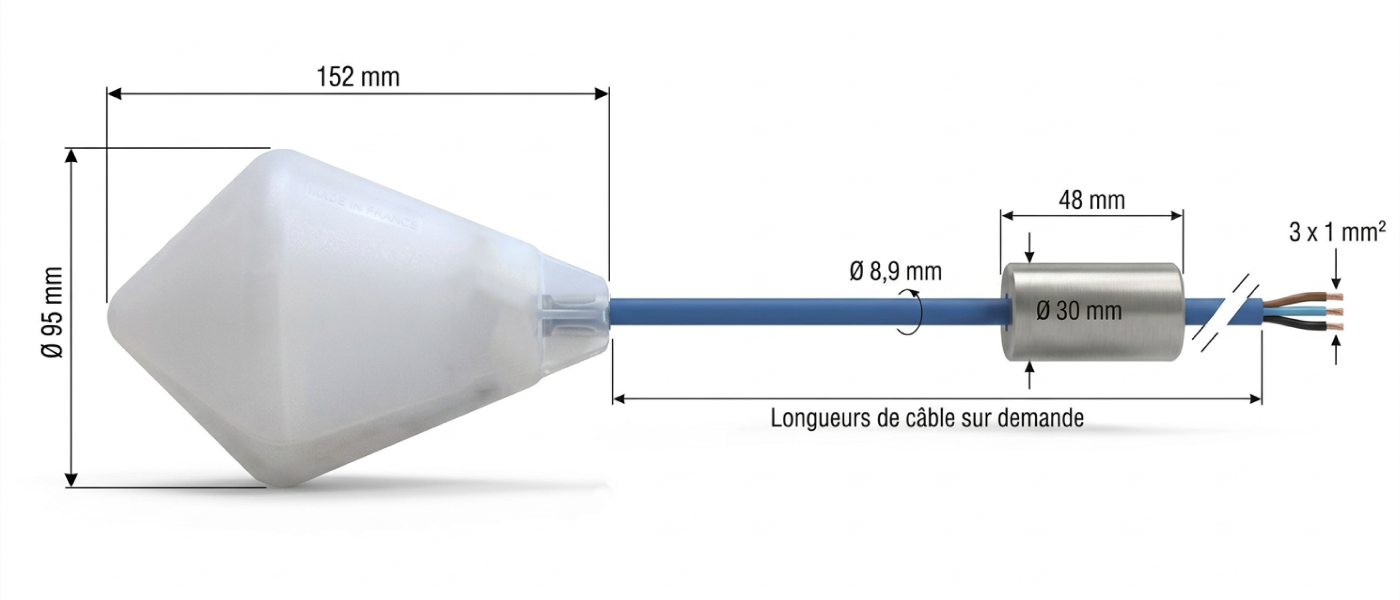

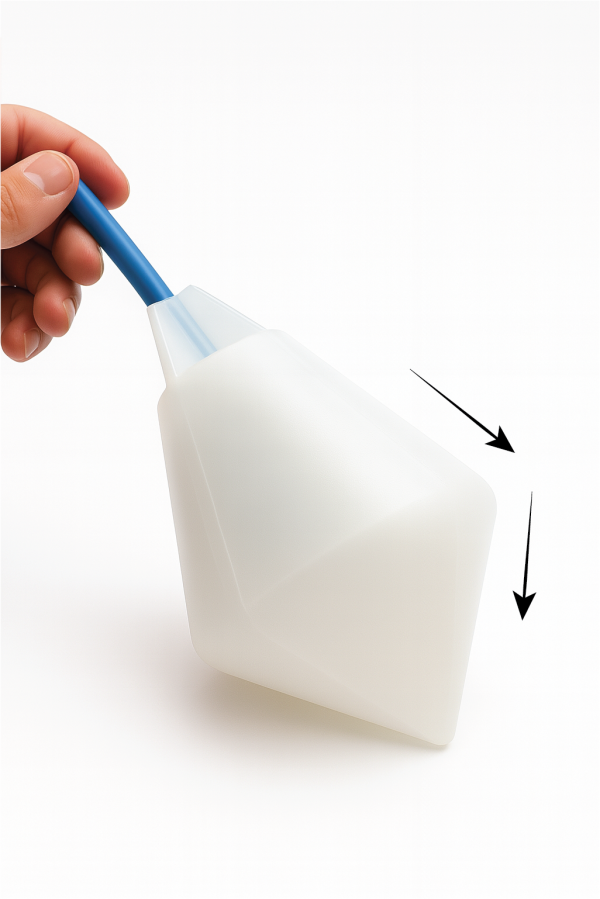

Grâce à son très grand angle de commutation de 165°, l’interrupteur de niveau ATS 165 EP assure une régulation de niveau sans à-coups, protégeant efficacement les moteurs de pompes et les dispositifs électriques. Un seul appareil suffit pour assurer le contrôle automatique du remplissage du réservoir.
Livré avec un lest réglable en acier inox AISI 316L, il permet une régulation de niveau précise grâce à son angle de commutation de ±25°.
⚠️ Attention : l’interrupteur de niveau ATS 165 EP n’est pas recommandé pour des débits de remplissage lents. Dans ce cas, privilégiez les interrupteurs de niveau de la gamme AQUA ou SOBA, plus adaptés à ce type d’application.
Conception et fabrication 100 % françaises.
Téléchargez cette documentation et conservez les informations les plus importantes à portée de main.
pdf : 585.94 KB
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Vidange ou RemplissageL'interrupteur de niveau ATS 165 EP fonctionne selon le principe de la détection de niveau par basculement.
Le flotteur est équipé d’un câble à trois conducteurs (COM, NO, NC), permettant de sélectionner le mode de fonctionnement lors du câblage : Utilisé en binôme avec un autre flotteur du même type, il permet de réguler les niveaux minimum et maximum d'une cuve.
|

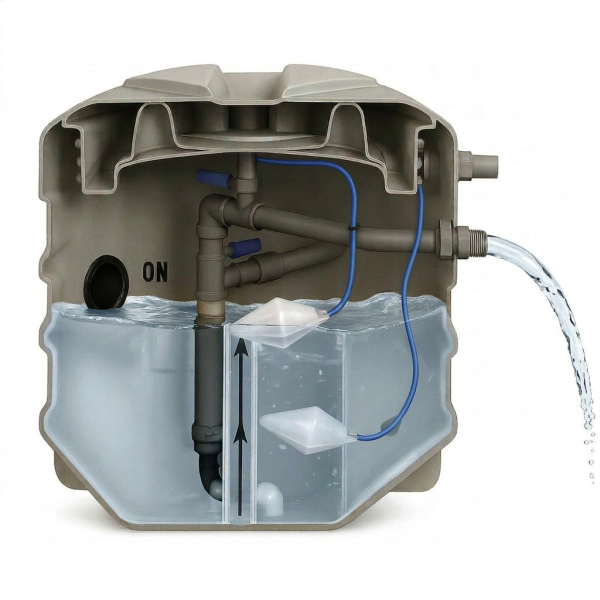

En mode vidange, l'interrupteur de niveau actionne le démarrage de la pompe en position haute (anti-débordement). Un courant électrique passe à travers le flotteur jusqu'à l'appareil connecté (relais de contrôle, pompes, vannes, alarmes).
Une fois la cuve vide, l'interrupteur de niveau coupe le circuit électrique pour protéger les équipements (pompes) en absence d'eau dans la cuve.

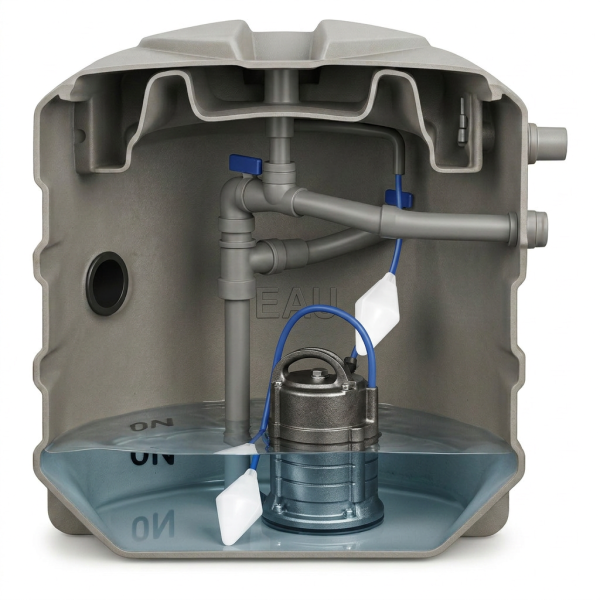

En mode remplissage, Le circuit électrique à l'intérieur de l'interrupteur se ferme (NC) lorsque l'interrupteur est en position basse. Ainsi, la pompe démarre pour remplir la cuve.
Positionnement du lestLe déclenchement de la poire de niveau (angle de commuatation) peut varier en fonction de l'agitation du liquide, du débit de remplissage/vidange mais surtout en fonction du positionnement du lest ou point de fixation. En effet, la longueur du câble entre le contrepoids et l'interrupteur à flotteur détermine la quantité de liquide qui s'élève ou s'abaisse pour amener l'interrupteur à flotteur à changer d'état. Vous avez la possibilité d’ajuster le contrepoids sur le câble de l’appareil pour optimiser son fonctionnement. |

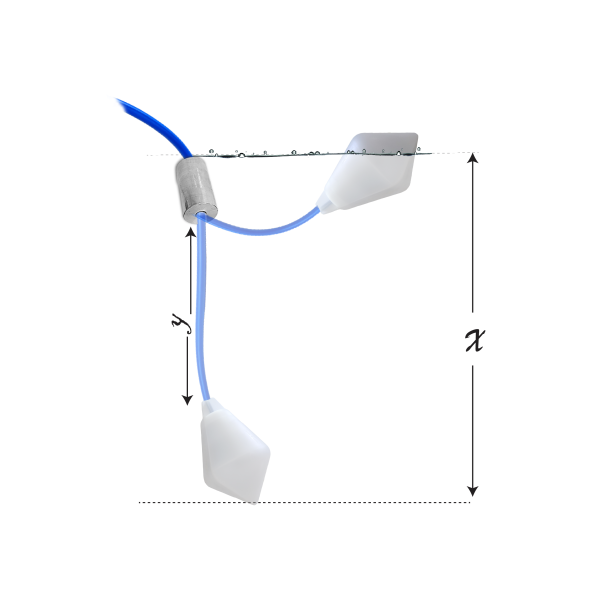

Vous avez la possibilité d’ajuster le contre poids sur le câble de l’appareil, ainsi plus la distance entre le lest et le flotteur est grande, plus la différence de niveaux sera importante par conséquence plus l’angle de commutation sera grand.
Cela permet au flotteur de s'adapter à d'éventuelles turbulences dans le liquide mais également au flotteur de travailler dans un large éventail de densités.
Voici ci-dessous des valeurs données à titre indicatifs pour l'ATS 165 EP avec une longueur de câble minimale et maximale pour assurer un fonctionnement correct :
Valeur min. Y = 10cm > X ≈ 45-50 CM
Valeur max. Y = 30cm > X ≈ 75-80 CM

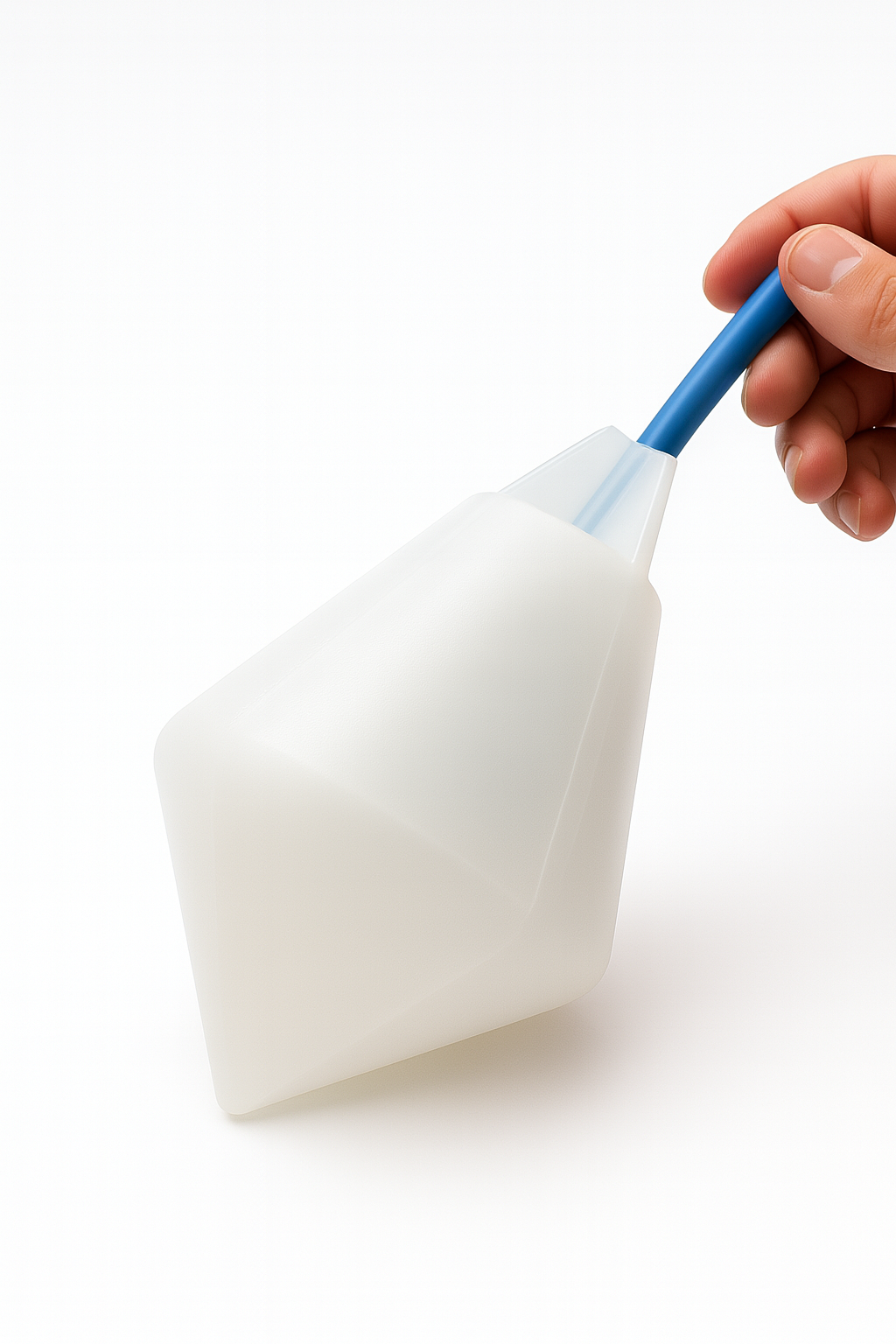

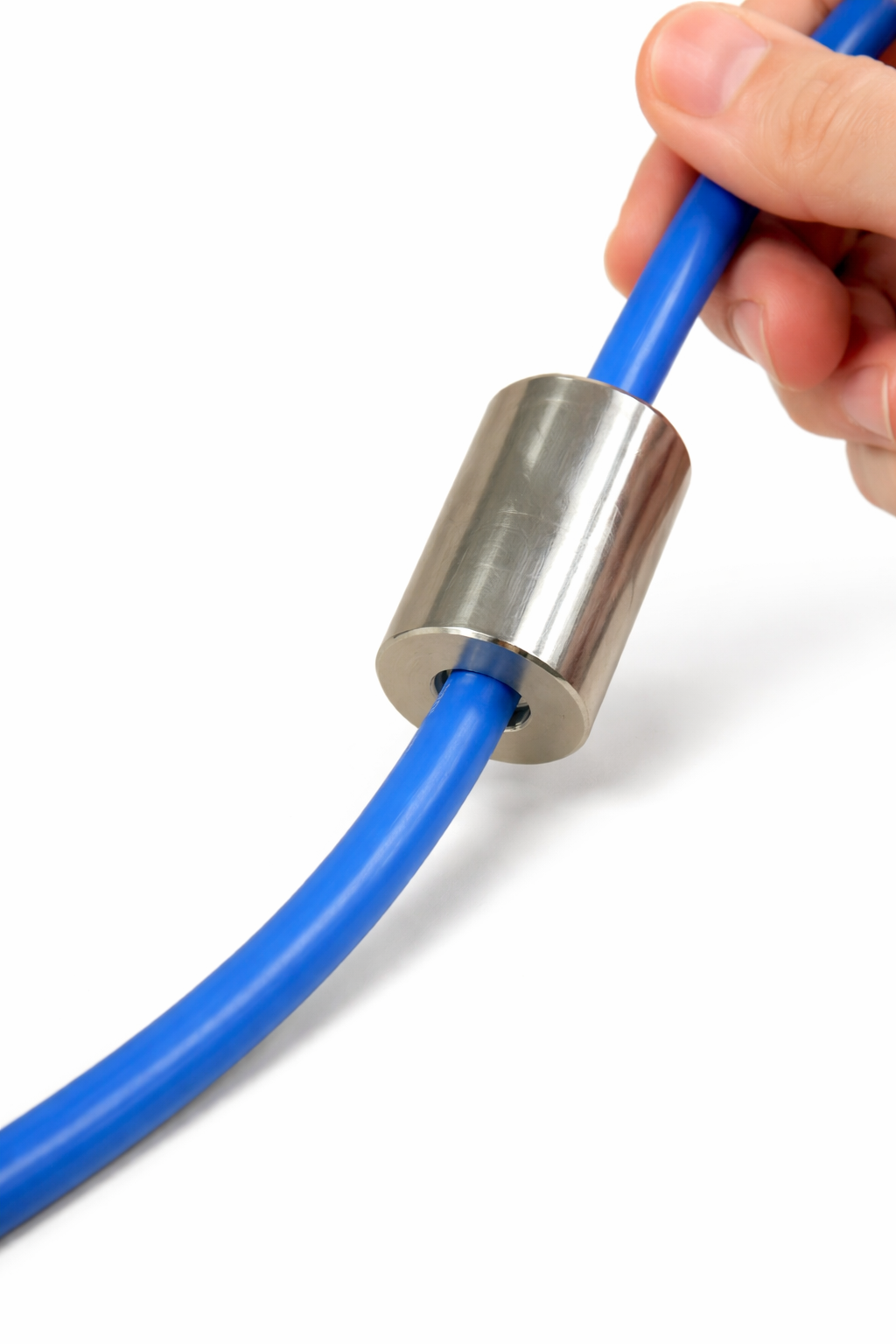

Afin d’ajuster le lest sur le câble, il vous suffit de tirer sur le lest plastique ou résine afin de le d’éclipser de la bague de serrage ou joint torique. Ensuite, faites glisser la bague de serrage/joint torique à l'endroit souhaité et replacez le lest dessus, de sorte que le poids soit bloqué sur le câble.
|
Fixation du flotteurLa poire de niveau peut être suspendue via la gaine du câble, en utilisant l'accessoire de fixation FIXCAB, qui permet de fixer correctement le câble électrique à la hauteur désirée et permet un réglage précis à tout moment. Attention à l'utilisation de colliers ou autres éléments lors de la fixation qui peuvent blesser le câble et détériorer l'appareil en laissant rentrer l'eau à l'interieur de la poire de niveau par capillarité.
|

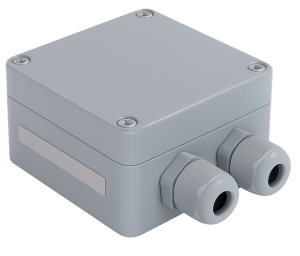

Raccordement électriqueDans les espaces extérieurs ou humides, le raccordement électrique de la poire de niveau doit être étanche et correctement isolé dans une boîte hermétique, empêchant ainsi l'eau ou d'autres contaminants de pénétrer dans le câble. Cela permet de prévenir les infiltrations d’eau qui pourraient compromettre la sécurité des raccordements électriques ainsi que la durée de vie de du flotteur. La boîte de raccordement électrique ne doit jamais être placée à l’intérieur de la cuve. Le câble et son capillaire peuvent être rallongés à l'aide d'un câble de signal standard. Nous équipons nos flotteurs avec la longueur de câble que vous souhaitez pour éviter des raccords qui nuiraient à leur fonctionnement.
|

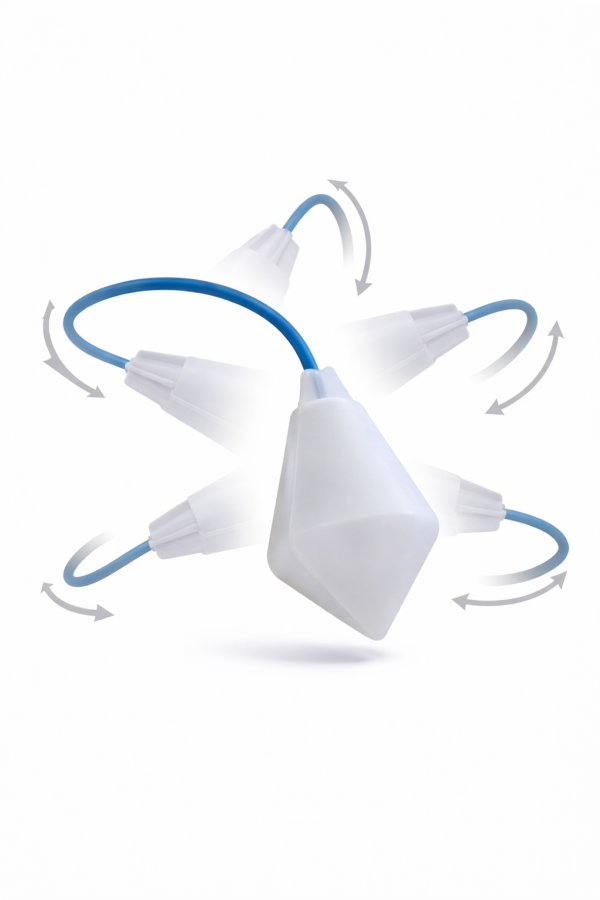

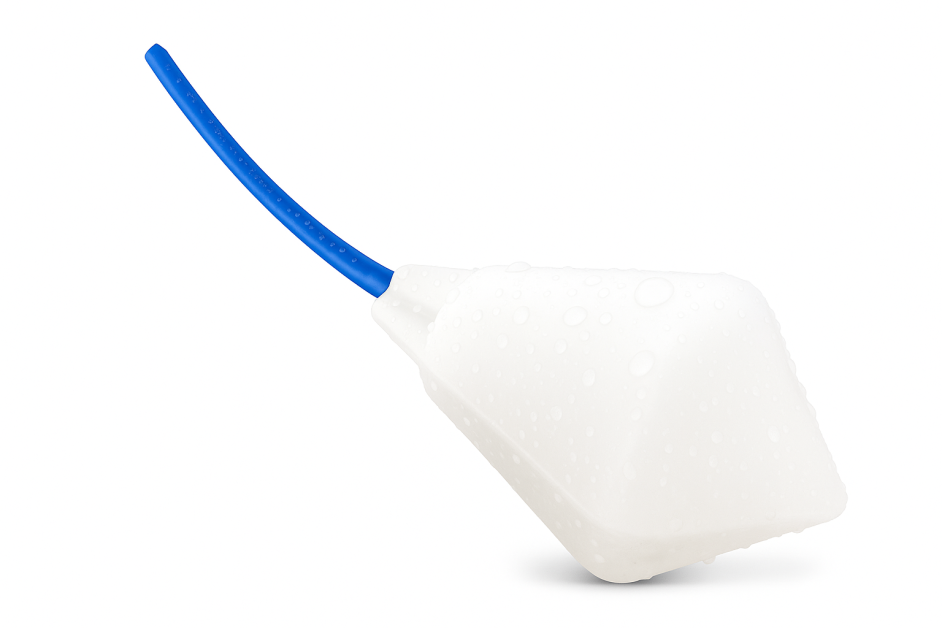

Contrairement aux capteurs plats, le ATS 165 EP offre une détection omnidirectionnelle. Sa forme lui permet de réagir aux mouvements de l’eau quel que soit sa position dans le liquide.
Cela garantit une détection plus fiable, notamment dans les environnements agités ou soumis à des turbulences.

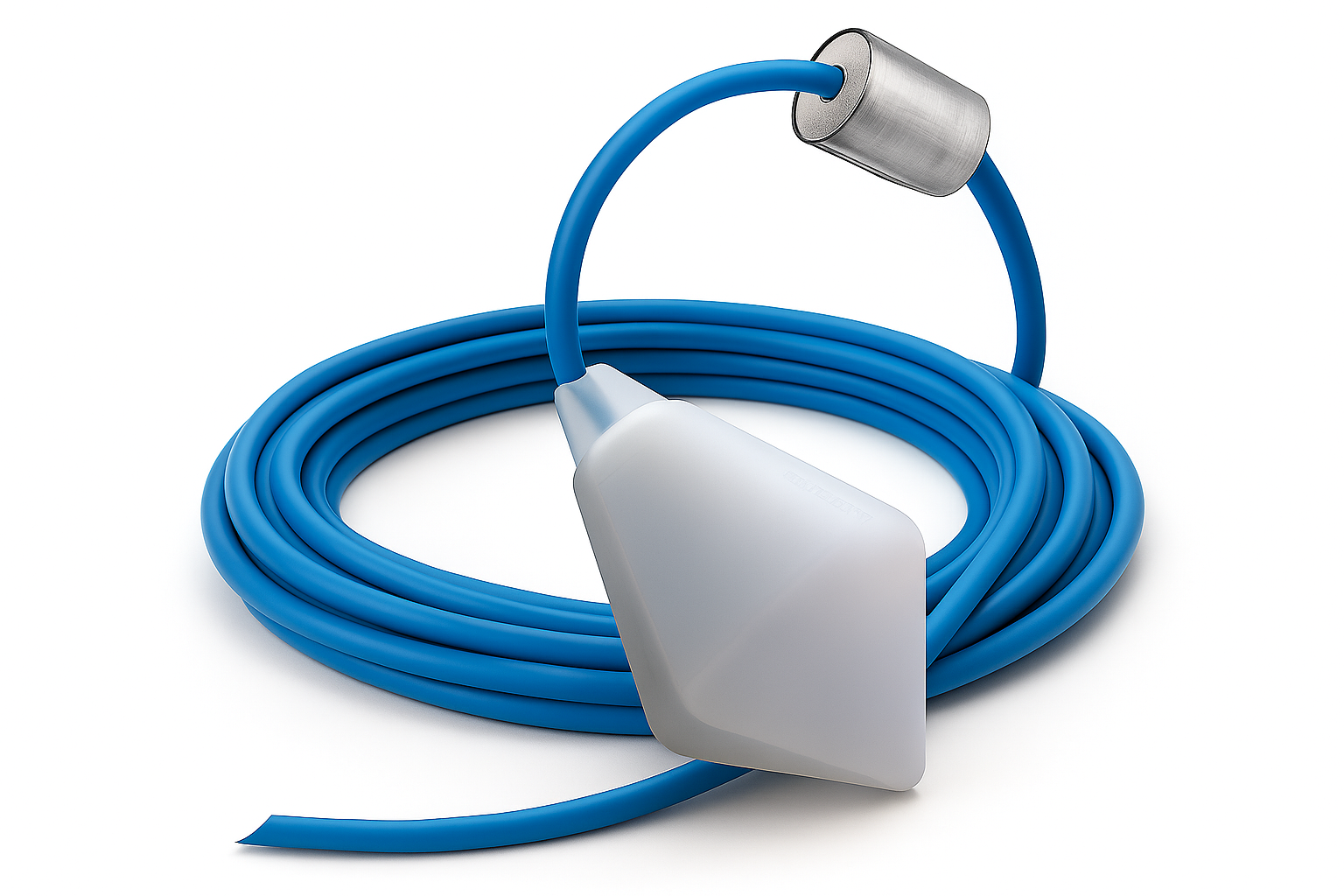

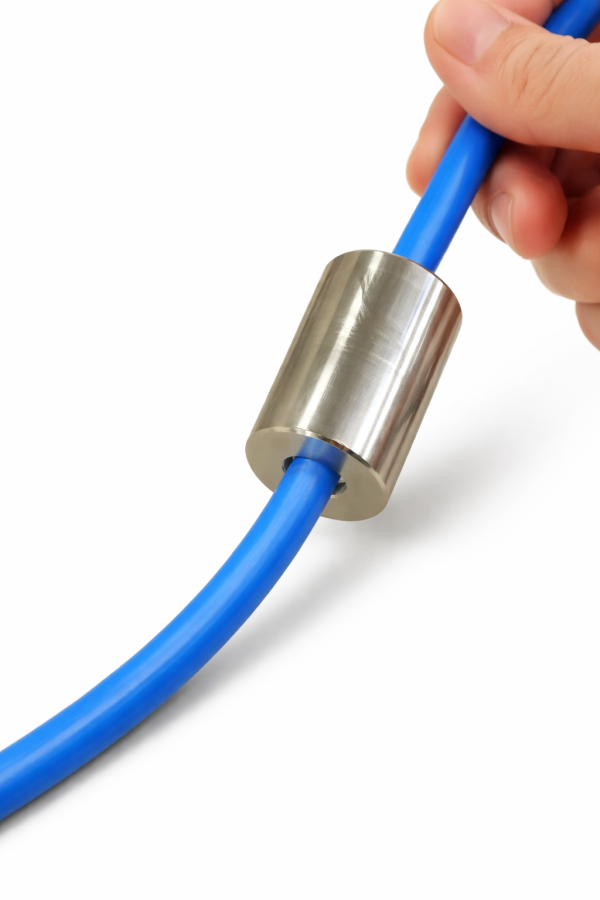

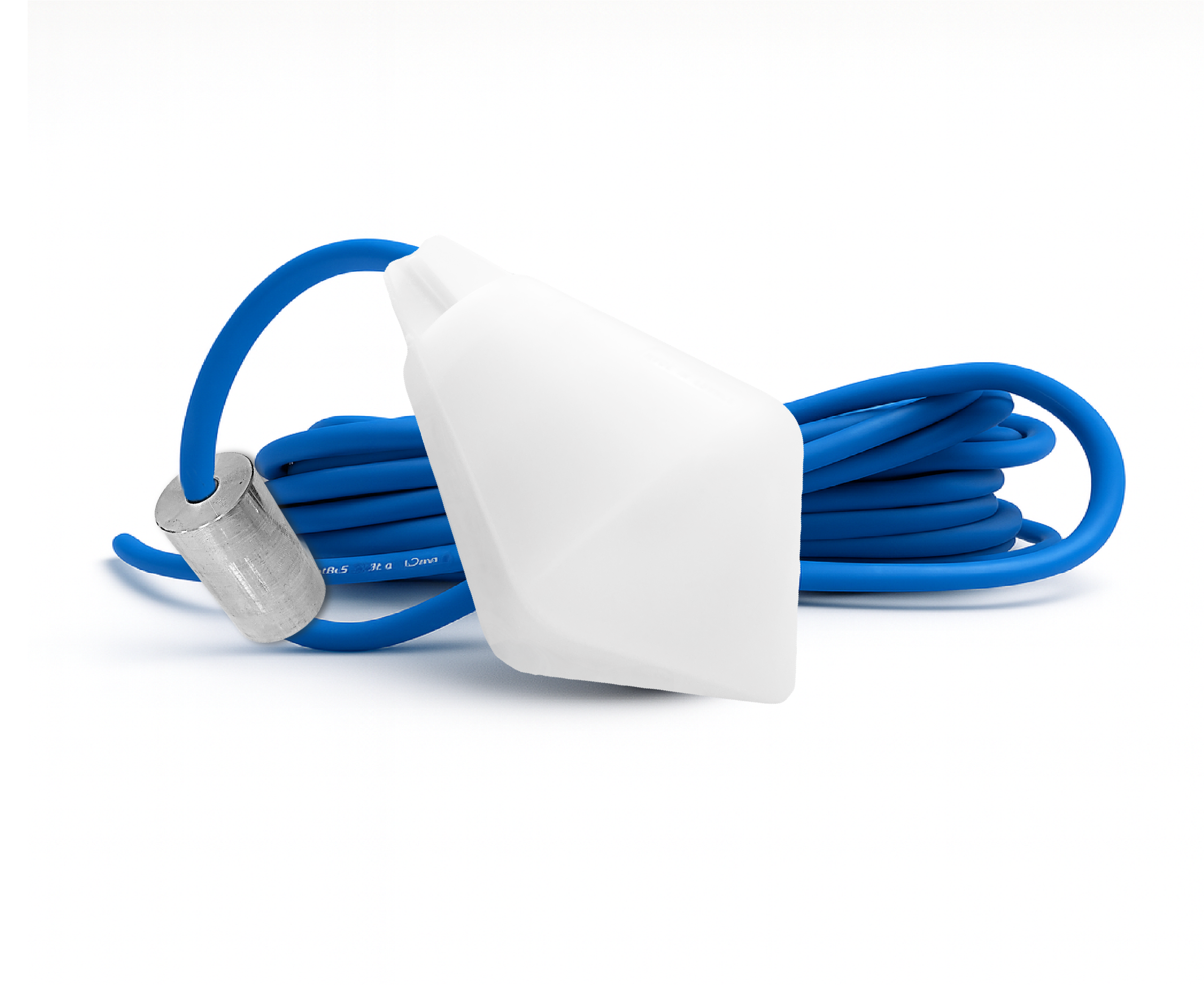

L'interrupteur de niveau ATS 165 EP est équipé d'un lest en acier inoxydable de 230 g indispensable au bon fonctionnement du flotteur. Il détermine le point de rotation suivant les niveaux de liquides souhaités. Il peut s'ajuster a tout moment en fonction du besoin.

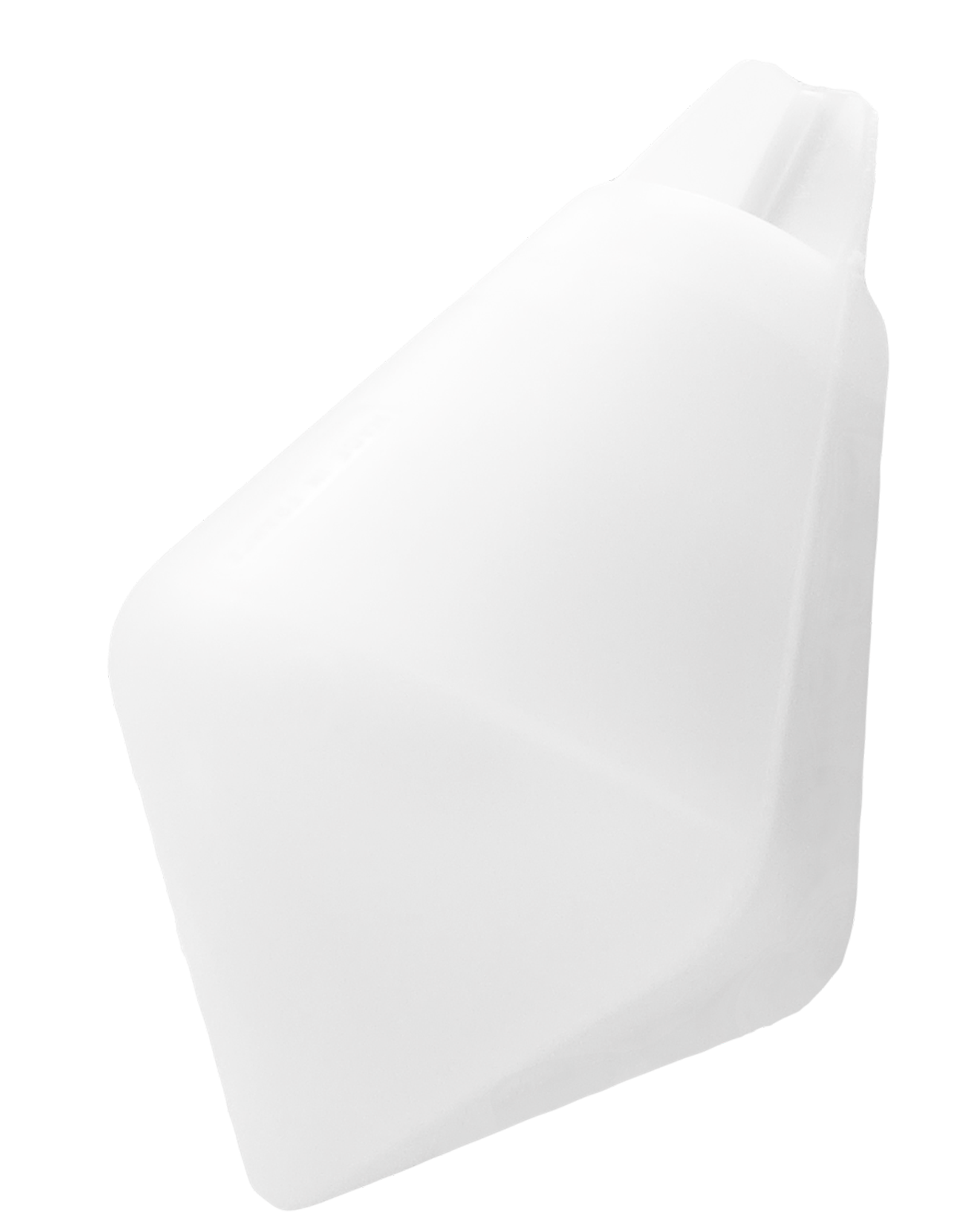

La forme de la poire de niveau ATS 165 EP, en polypropylène copolymère, est spécialement étudié pour éviter l’accumulation d’impuretés sur son corps, préservant ainsi ses performances et sa longévité dans le temps. Aucun entretien requis .
Accessoire de fixation vivement conseillé pour tous les flotteurs suspendus.
Prise multifonction idéale pour la commande de pompe.
Les lests réglables sont indispensables au bon fonctionnement des flotteurs.
Relais de contrôle de niveau avec alarme.
Afin de définir au mieux le flotteur à poire de niveau adapté à votre besoin, ATMI propose une large gamme de contacteurs de niveau pour liquides et solides dans diverses applications.
