Principe de la flottabilitéUne poire de niveau d'eau à flotteur est un dispositif qui agit comme un interrupteur mécanique pour contrôler ou réguler les niveaux de liquides dans des réservoirs, citernes, puits et autres systèmes de stockage de liquides. Ce dispositif est également connu sous le nom d'interrupteur à flotteur ou capteur de niveau à flotteur. Le flotteur à poire de niveau d'eau fonctionne sur le principe de la flottabilité. Lorsque le niveau de l’eau augmente jusqu’à immerger le flotteur, sa capacité à flotter et sa forme l’obligent à se retourner. Une bille métallique située à l’intérieur se déplace par gravité, ouvrant ou fermant le contact du micro-switch NO/NC en fonction de la position de la poire permettant ainsi de commander un dispositif en laissant passer ou non un courant électrique.
|
Les interrupteurs à flotteur sont particulièrement utiles dans des systèmes où il est nécessaire de maintenir un niveau de liquide constant ou de protéger les pompes contre la marche à sec ou trop-plein des dispositifs tels que des pompes (en pompant l'eau vers l'intérieur ou l'extérieur), des vannes (en ouvrant/fermant les entrées/sorties), ou des alarmes pour avertir les utilisateurs.
Les interrupteurs de niveau sont équipés d'un contact inverseur à 3 bornes :
Commune (COM), normalement ouverte (NO) et normalement fermée (NF).
Le choix entre la fonction normalement ouvert ou normalement fermé dépend des exigences spécifiques de l'application, comme le fait qu'un appareil doive démarrer ou s'arrêter lorsque le liquide atteint un certain niveau, ou si plusieurs actions doivent être contrôlées en fonction du niveau de liquide. Nos flotteurs peuvent donc être utilisés en mode vidange, remplissage ou à double fonction.

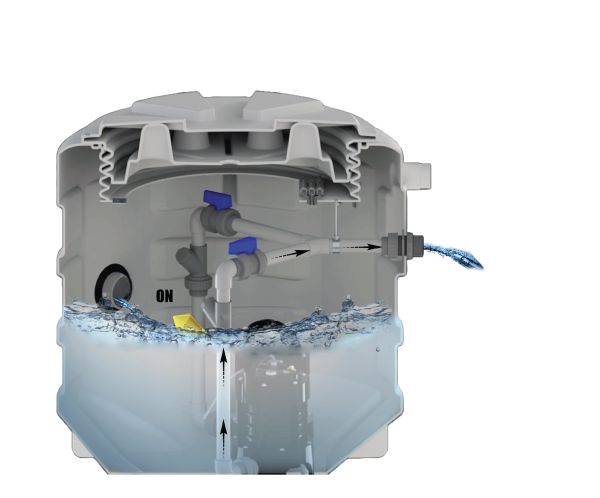

En mode vidange, l’interrupteur de niveau actionne le démarrage de la pompe en position haute anti-débordement.

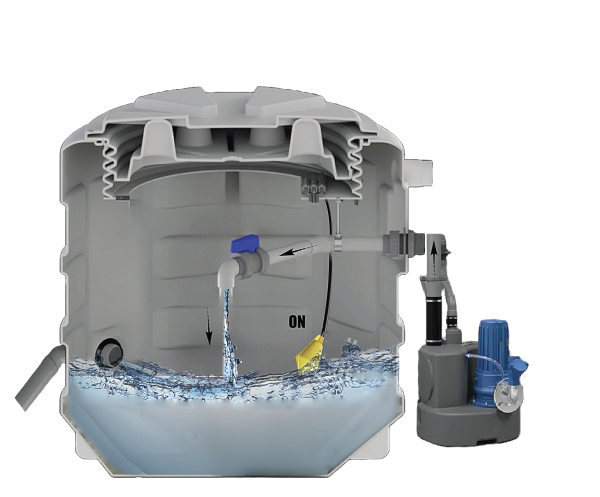

En mode remplissage, le flotteur à poire de niveau laisse passer le courant en position basse, anti marche à vide.
Nos interrupteurs de niveau offrent plus de flexibilité et peuvent être utilisés pour contrôler deux appareils ou fonctions différents en fonction du niveau de liquide. Par exemple, ils peuvent activer une pompe lorsque le niveau de liquide est bas et une alarme lorsque le niveau de liquide est élevé. Dans son état par défaut, la borne commune est connectée à la borne normalement fermée, permettant au courant de circuler dans le circuit NF. Lorsque le niveau de liquide atteint un certain point, le flotteur à poire de niveau s'actionne et bascule la connexion de la borne NF à la borne NO, permettant au courant de circuler dans le circuit NO à la place.
|
L'installation et le câblage corrects d'un interrupteur de niveau à flotteur sont cruciaux. Ils permettent de garantir que l'interrupteur à flotteur fonctionne correctement pour détecter le niveau de liquide dans un réservoir. Pour cela plusieurs paramètres sont à prendre en compte :

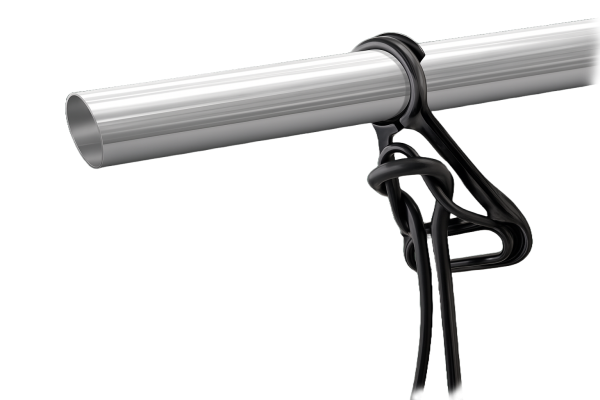

Fixez l'interrupteur à flotteur à un support sur la paroi du réservoir ou le long d'un tuyau à l'intérieur du réservoir. Assurez-vous que le fil est positionné de manière à ne pas affecter la profondeur de l'interrupteur.
Attention à l'utilisation de colliers ou autres éléments qui peuvent blesser le câble et aussi détériorer l'appareil. ATMI propose un accessoire de fixation, FIXCAB, qui permet de fixer correctement le câble électrique à la hauteur désirée et permet un réglage précis à tout moment.

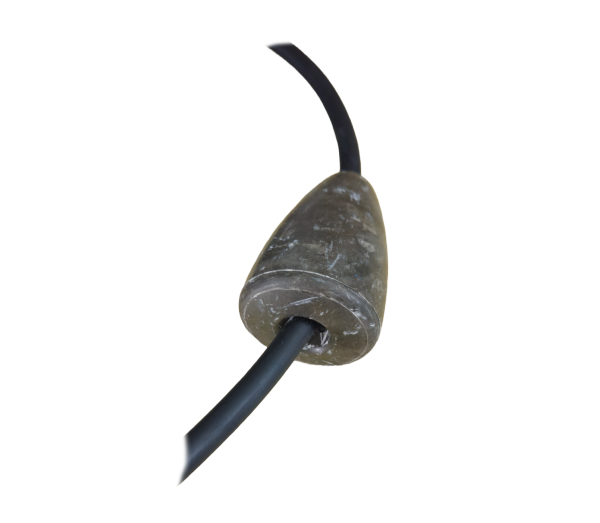

Si vous utilisez un contrepoids, assurez-vous qu'il n'y ait pas d'obstacles au-dessus ou en-dessous de l'interrupteur à flotteur qui pourraient gêner son mouvement.
La distance de câble entre le contrepoids et l'interrupteur à flotteur détermine la quantité de liquide qui s'élève ou s'abaisse pour que l'interrupteur à flotteur change d'état. Ces commutateurs ont une longueur de câble minimale et maximale pour assurer un fonctionnement correct.
Découvrez nos différents contrepoids

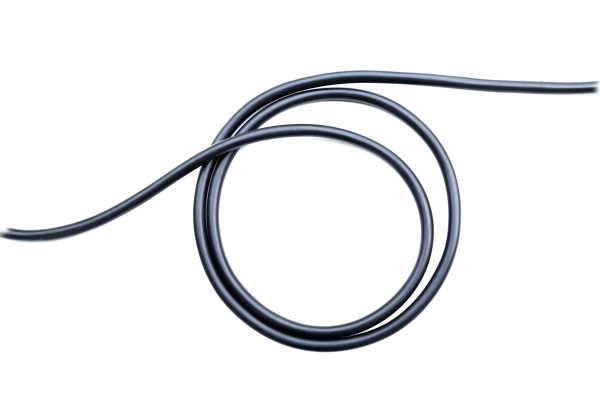

La longueur de câble entre l'interrupteur de niveau à flotteur et le point de raccordement doit être continu pour garantir une étanchéité. Les boîtes de raccordement, souvent mal installées, sont à éviter car elle favorisent l'entrée d'eau dans le flotteur nuisant à son fonctionnement.
Poires de niveau destinées à la régulation et la détection dans les bassins, citernes souples de stockage d'eau propre.

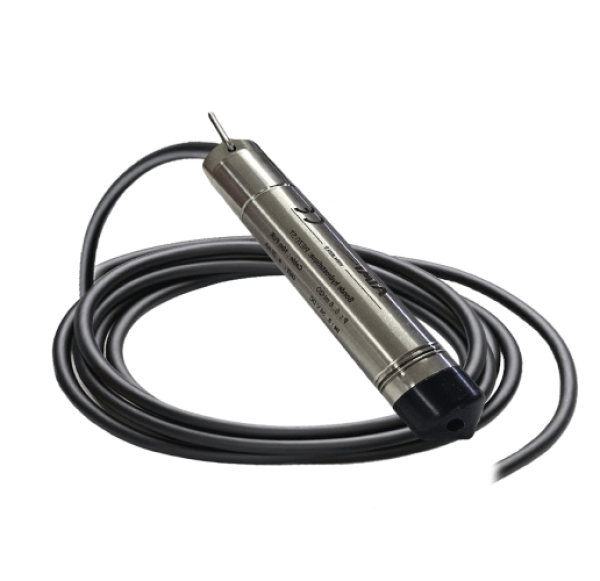

Ces sondes hydrostatiques permettent de mesurer et surveiller le niveau des liquides pour les réservoirs, les rivières et les nappes phréatiques mais aussi l'automatisation de pompes à travers un relais de contrôle.
Sonde piézométrique
Poires de niveau destinées à la régulation et la détection dans les bassins, citernes souples de stockage d'eau propre.

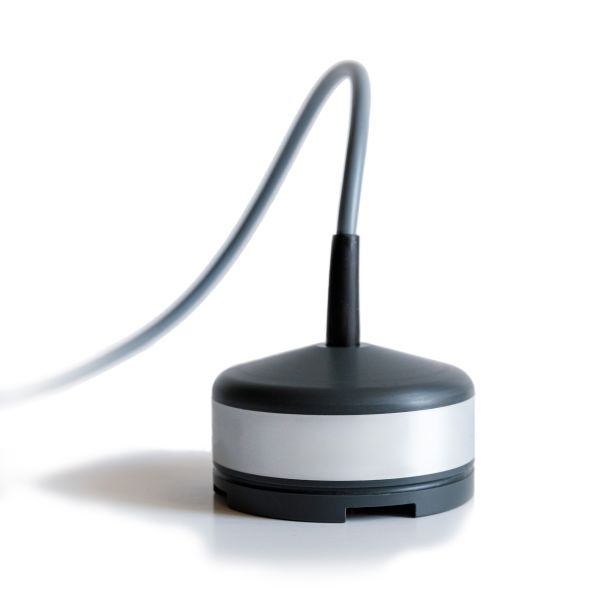

Les relais de contrôle de niveau sont des régulateurs pour liquides conducteurs.
Relais de contrôle de niveau

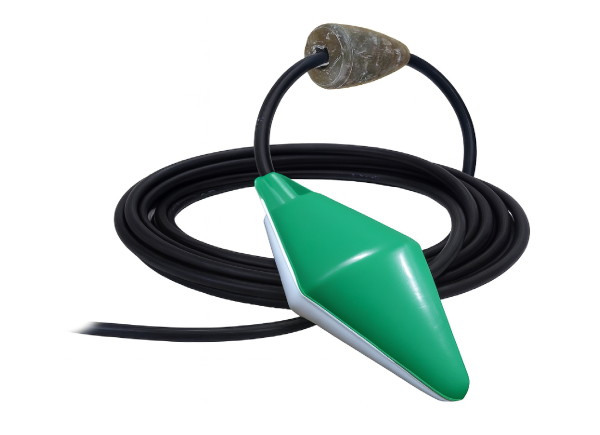

Les régulateurs de niveau lestés sur câble proposés par ATMI, permettent de maintenir un niveau d'eau pour obtenir une régulation de pompes par exemple. Il suffit de placer les flotteurs à poire de niveau haut et bas désirés, sans limitation de différentiel de niveau.
Régulateur de niveau lesté sur câble

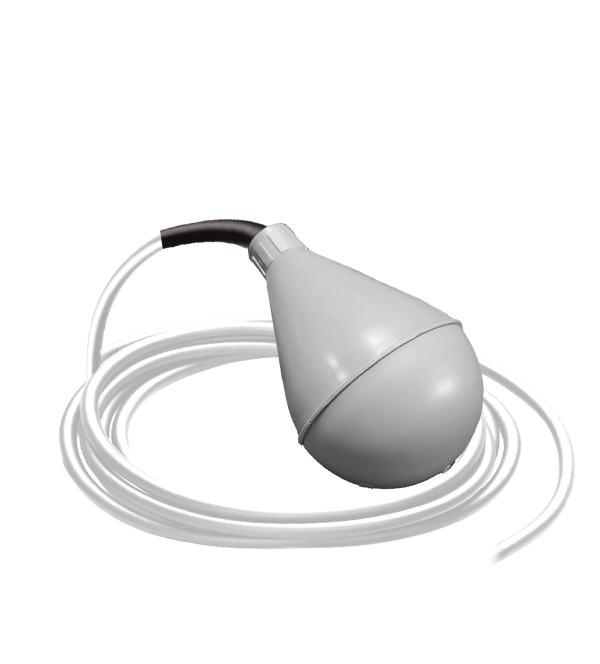

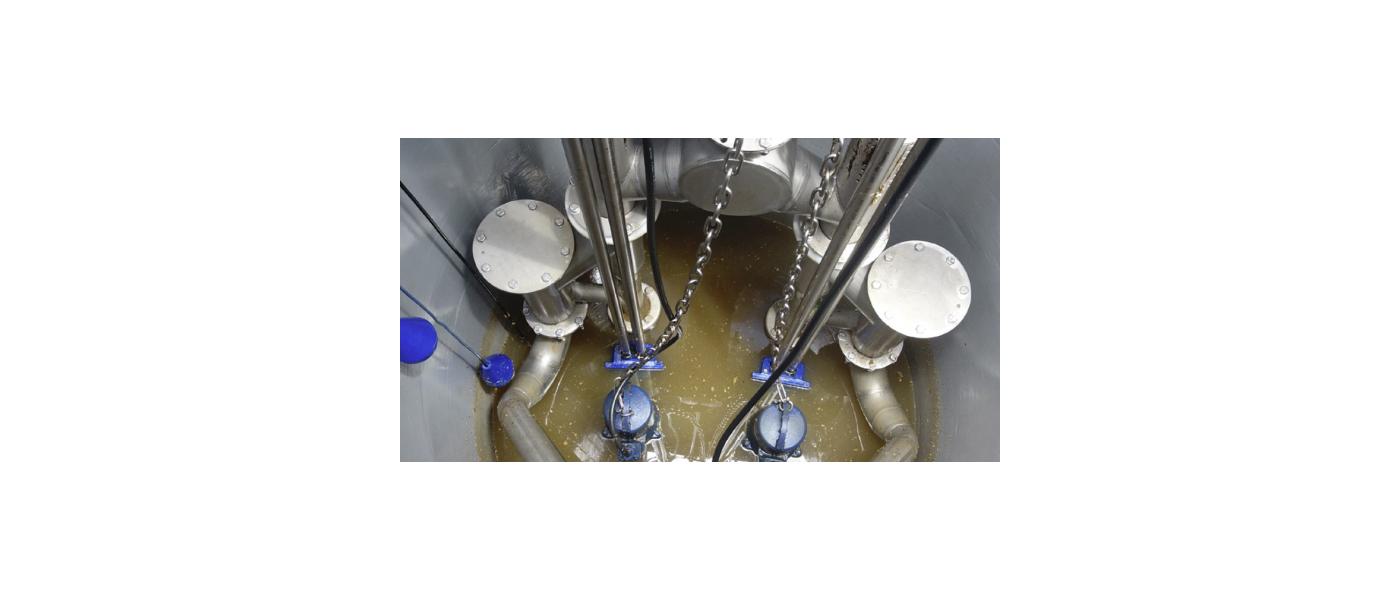

Les régulateurs de niveau auto-lestés offrent plus de facilité pour traverser les couches de graisse parfois rencontrées dans les stations de pompage.
Régulateur de niveau auto-lesté

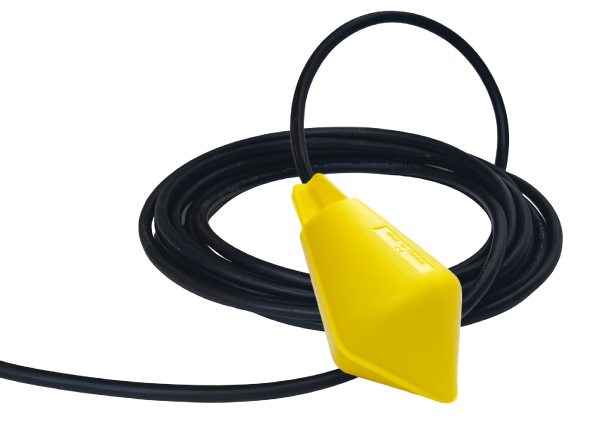

Les interrupteurs de niveau pour liquides, sont des flotteurs à poire de niveau omnidirectionnels, en ayant recours à un seul appareil, à l'automatisme de pompes de faible puissance ou de toutes puissances avec relais.
Interrupteur de niveau

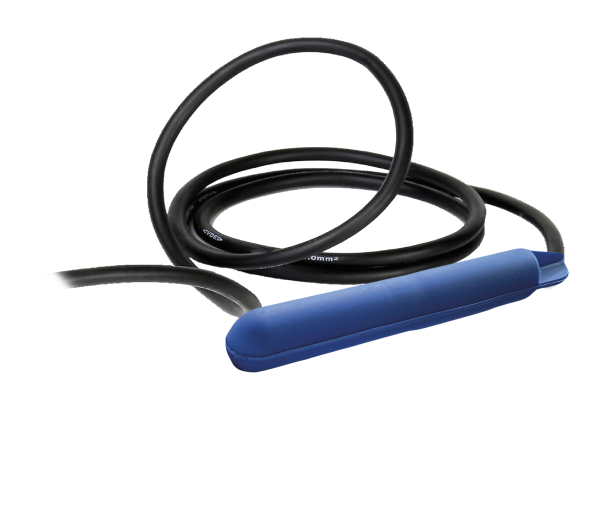

Les détecteurs de niveau tubulaires pour liquides, sont des flotteurs de petits diamètres pour les cuves à passages étroits.
Détecteur de niveau tubulaire
A tous les contacteurs de niveau à flotteur pour liquides et solides, sont associés des accessoires regroupant différents types de lests externes, des lests réglables sur câble. Pour les régulateurs et les détecteurs de niveau Ex certifiés ATEX, ATMI propose des relais de sécurité intrinsèque universels appropriés, connus également sous le nom d'isolateurs d'impulsions.

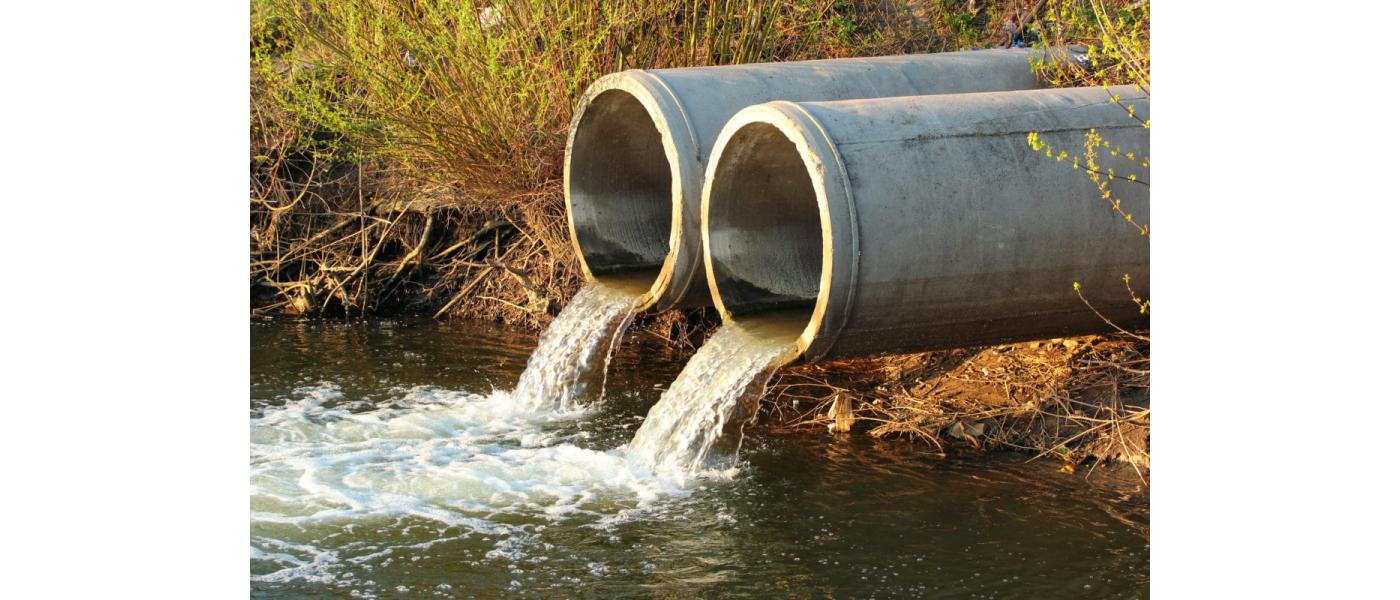

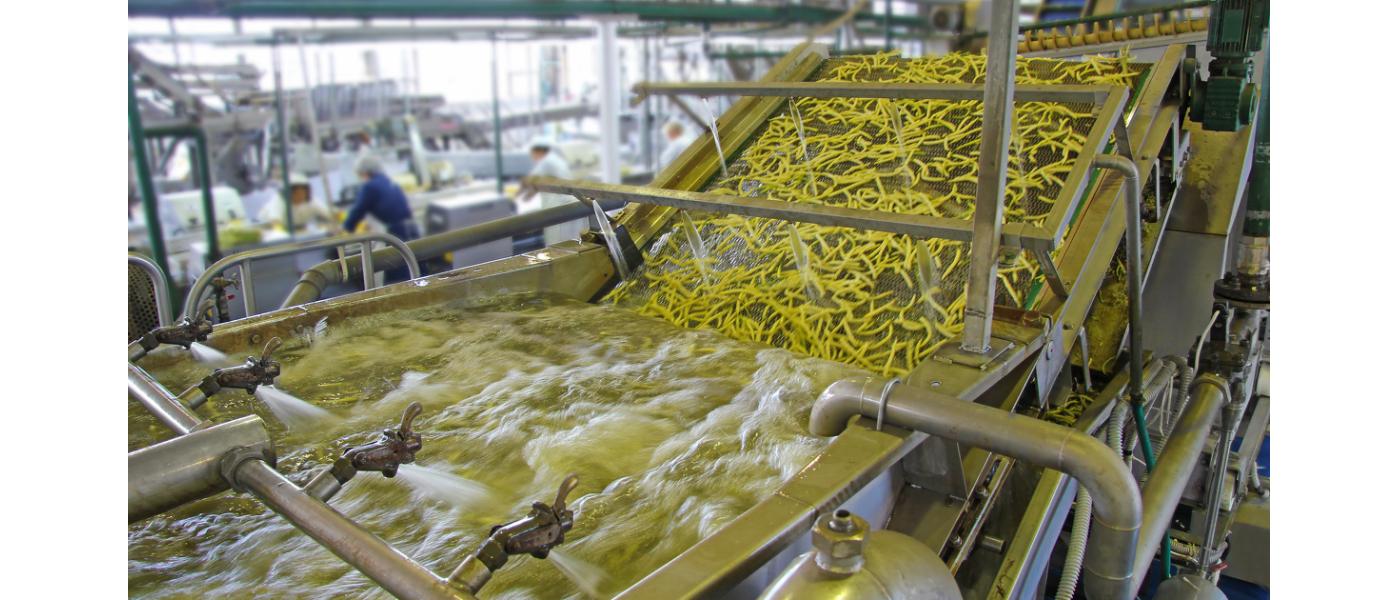

Accessoires pour contacteur de niveauLe flotteur à poire de niveau est utilisé dans une grande variété d'applications industrielles, commerciales et résidentielles.
Afin de définir au mieux le flotteur à poire de niveau adapté à votre besoin, ATMI propose une large gamme de contacteurs de niveau pour liquides et solides dans diverses applications.
