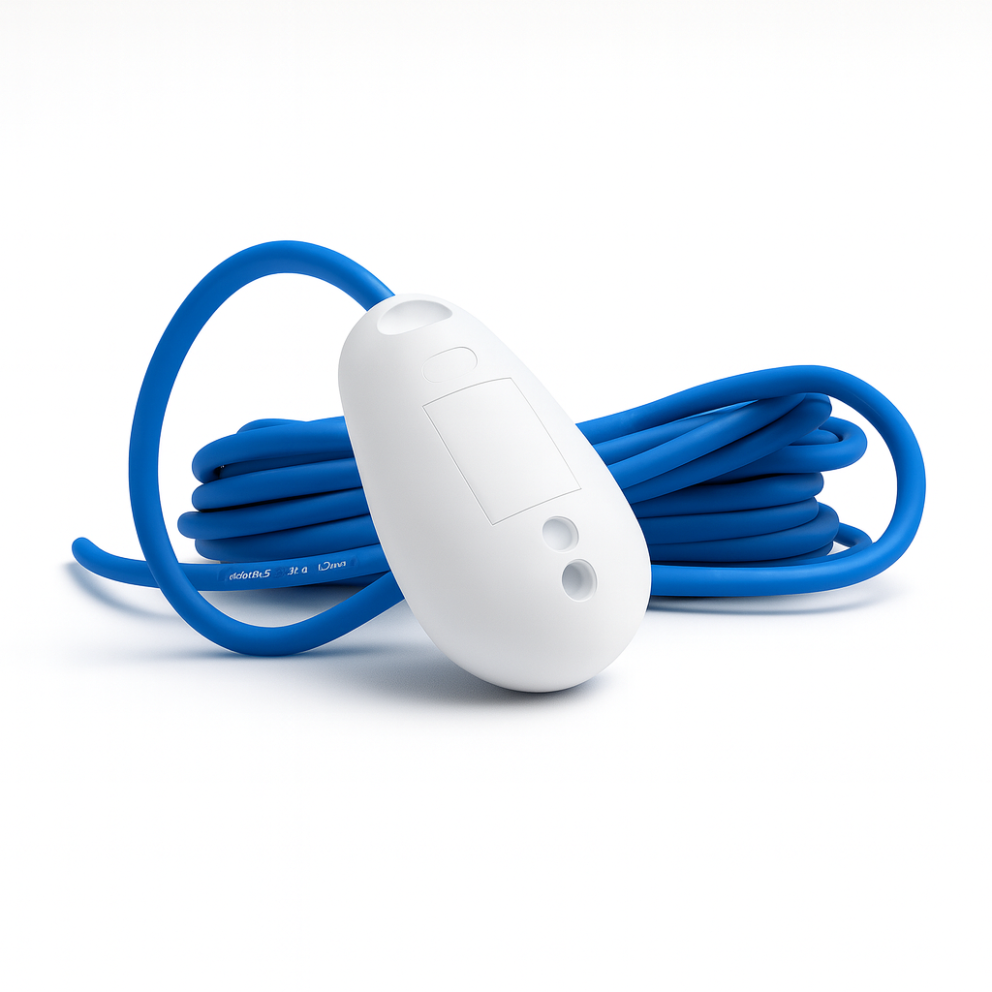

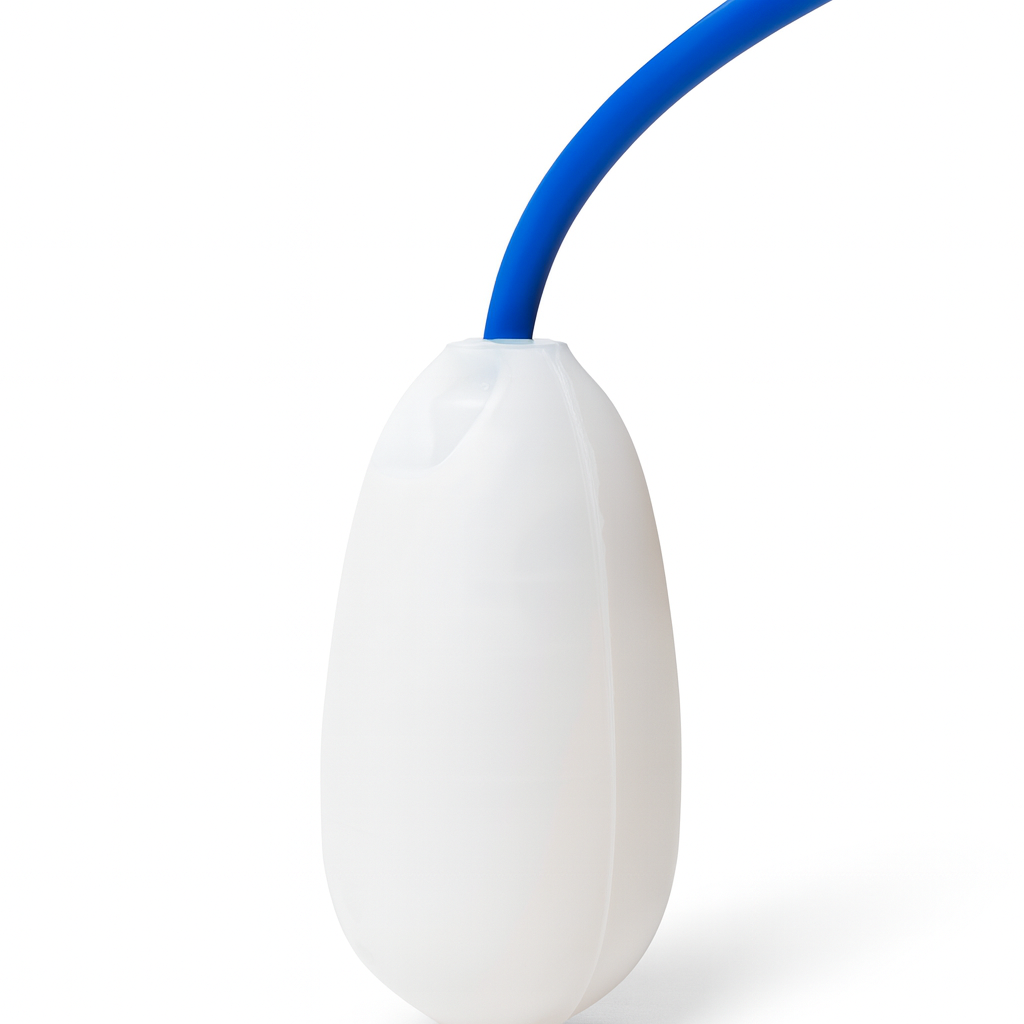

Le régulateur de niveau à flotteur auto-lesté AQUA MEDIUM EP, certifié ACS (Attestation de Conformité Sanitaire), est spécialement conçu pour une utilisation dans l’eau potable destinée à la consommation humaine.
Fabriqué avec des matériaux conformes aux normes sanitaires, il offre une solution fiable et hygiénique pour le contrôle du niveau d’eau dans les réservoirs, les stations de pompage et les installations à faible encombrement.
Son fonctionnement par basculement permet l’ouverture ou la fermeture d’un circuit relié à un système de commande, assurant l’automatisation des pompes ou la gestion des alarmes (haute ou basse).

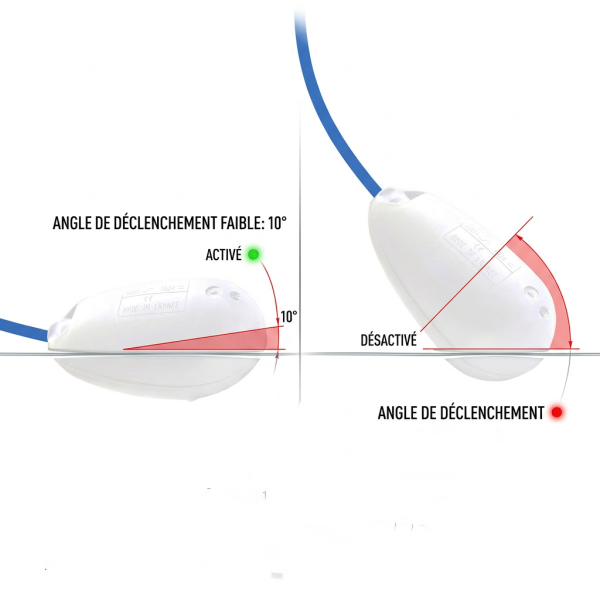

Grâce à son petit angle différentiel de 10°, il permet un contrôle précis des niveaux.
⚠️ Non recommandé pour les liquides agités, utilisez plutôt l’interrupteur de niveau SOBA EP ou ATS 165 EP certifié ACS.
Téléchargez cette documentation et conservez les informations les plus importantes à portée de main.
pdf : 466.06 KB
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Vidange ou RemplissageLe régulateur de niveau auto-lesté AQUA MEDIUM EP fonctionne selon le principe de la détection de niveau par basculement.

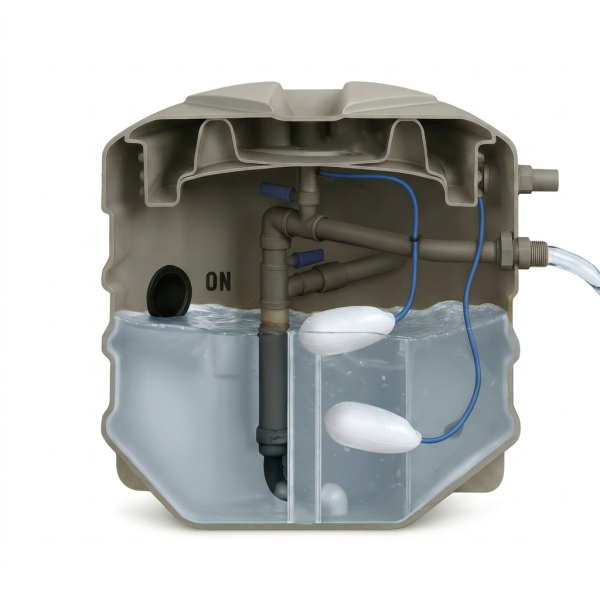

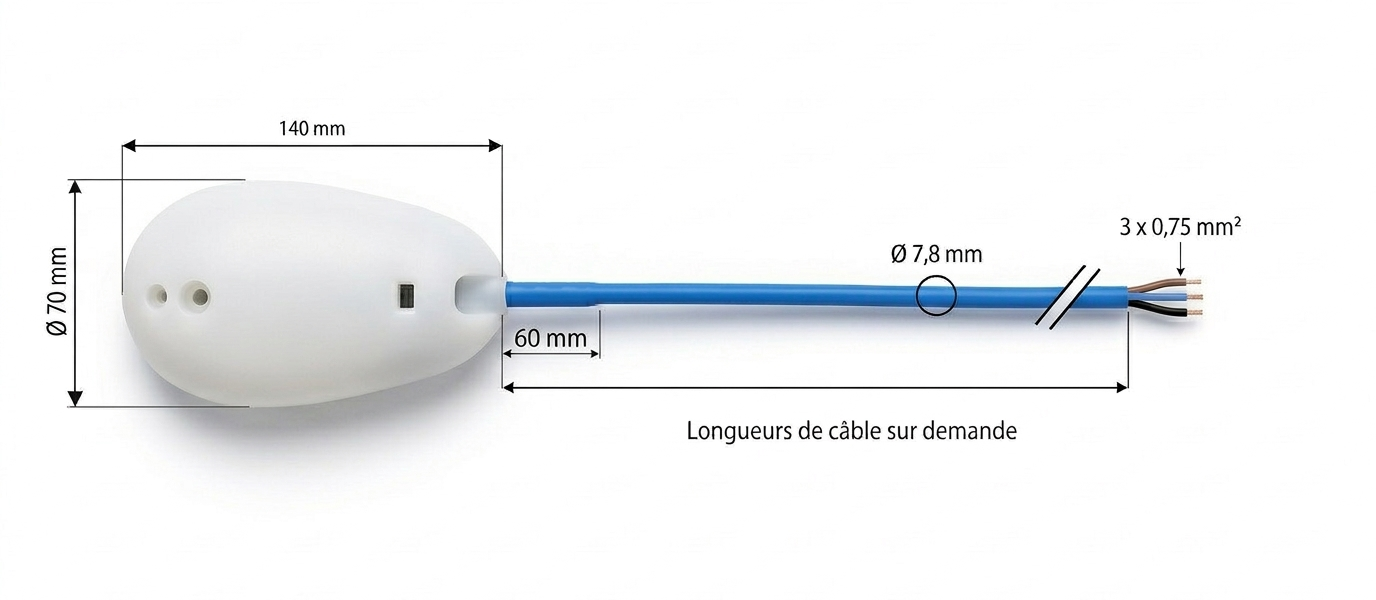

Le flotteur est équipé d’un câble à trois conducteurs (COM, NO, NC), permettant de sélectionner le mode de fonctionnement lors du câblage : Utilisé en binôme avec un autre flotteur du même type, il permet de réguler les niveaux minimum et maximum d'une cuve.
|

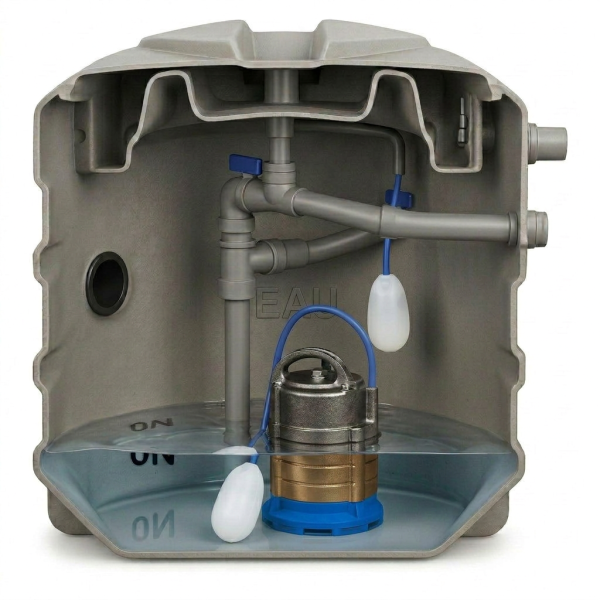

En mode vidange, le régulateur de niveau auto-lesté actionne le démarrage de la pompe en position haute (anti-débordement). Un courant électrique passe à travers le flotteur jusqu'à l'appareil connecté (relais de contrôle, pompes, vannes, alarmes).
Une fois la cuve vide, le régulateur de niveau auto-lesté coupe le circuit électrique pour protéger les équipements (pompes) en absence d'eau dans la cuve.
En mode remplissage, Le circuit électrique à l'intérieur de l'interrupteur se ferme (NC) lorsque l'interrupteur est en position basse. Ainsi, la pompe démarre pour remplir la cuve.
PositionnementLe déclenchement de la poire de niveau auto-lestée (angle de commuatation) peut varier en fonction de l'agitation du liquide, du débit de remplissage/vidange mais ne varie pas en fonction du point de fixation. |
En raison de sa conception avec contrepoids interne intégré, le flotteur ne permet pas de réglage de l’angle de basculement, contrairement aux régulateurs de niveau à lest externe sur câble.
Par conséquent, le niveau de déclenchement reste constant, indépendamment du point de fixation du câble.

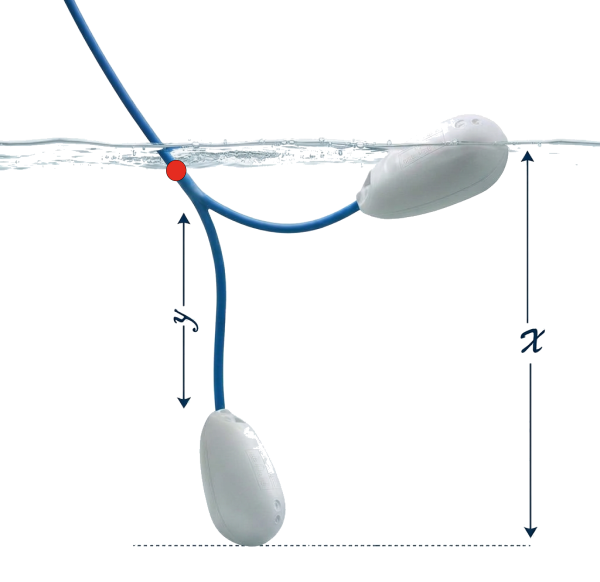

Pour le modèle AQUA MEDIUM EP, la course de commutation indicative est la suivante :
Valeur min. Y = Quelquonc >>> X ≈ 17-20 CM

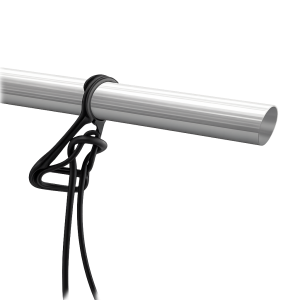

Fixation du flotteurLa poire de niveau peut être suspendue via la gaine du câble, en utilisant l'accessoire de fixation FIXCAB, qui permet de fixer correctement le câble électrique à la hauteur désirée et permet un réglage précis à tout moment. Attention à l'utilisation de colliers ou autres éléments lors de la fixation qui peuvent blesser le câble et détériorer l'appareil en laissant rentrer l'eau à l'interieur de la poire de niveau par capillarité.
|

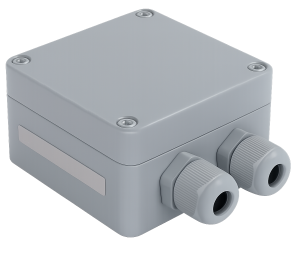

Raccordement électriqueDans les espaces extérieurs ou humides, le raccordement électrique de la poire de niveau doit être étanche et correctement isolé dans une boîte hermétique, empêchant ainsi l'eau ou d'autres contaminants de pénétrer dans le câble. Cela permet de prévenir les infiltrations d’eau qui pourraient compromettre la sécurité des raccordements électriques ainsi que la durée de vie de du flotteur. La boîte de raccordement électrique ne doit jamais être placée à l’intérieur de la cuve. Le câble et son capillaire peuvent être rallongés à l'aide d'un câble de signal standard. Nous équipons nos flotteurs avec la longueur de câble que vous souhaitez pour éviter des raccords qui nuiraient à leur fonctionnement.
|
