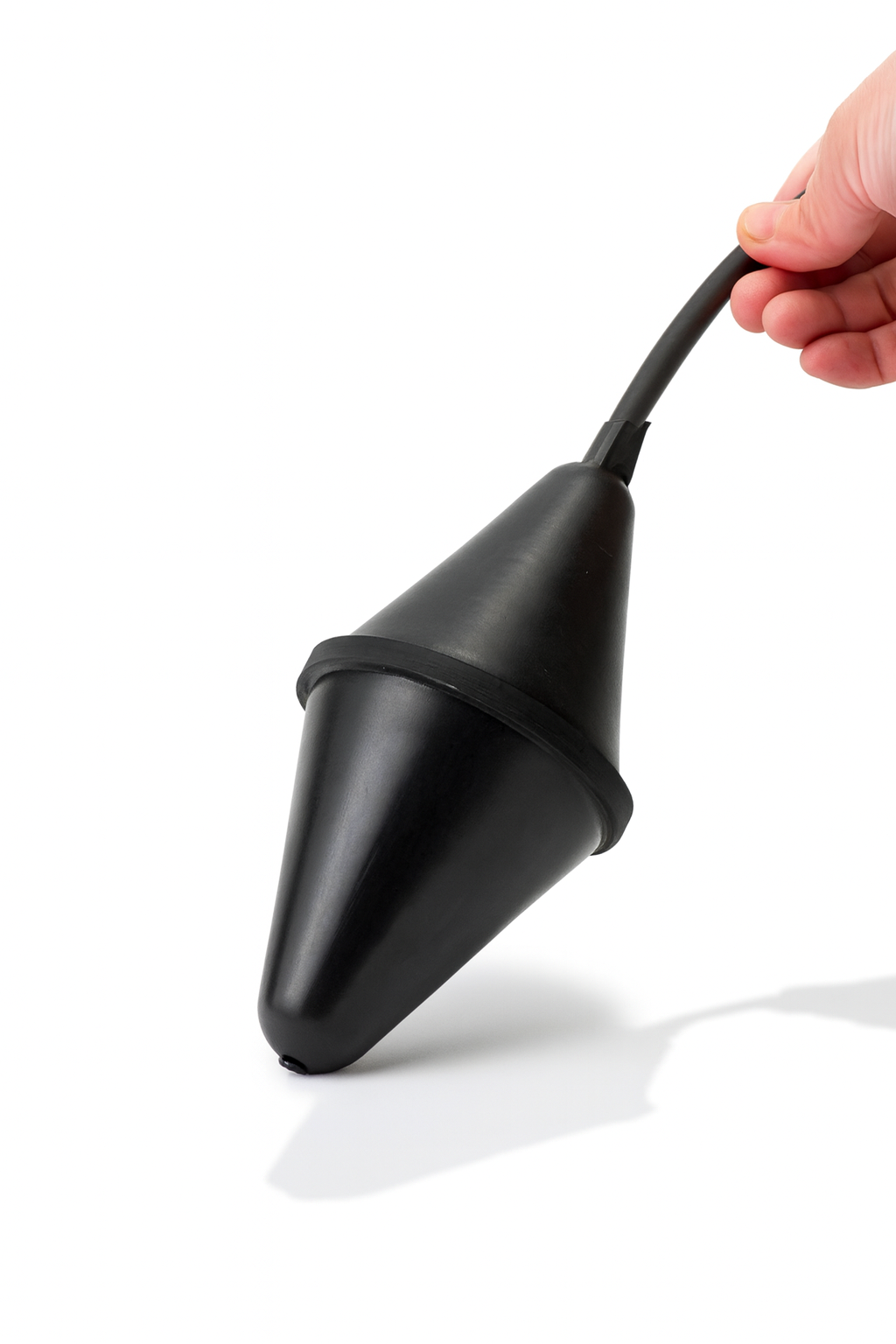

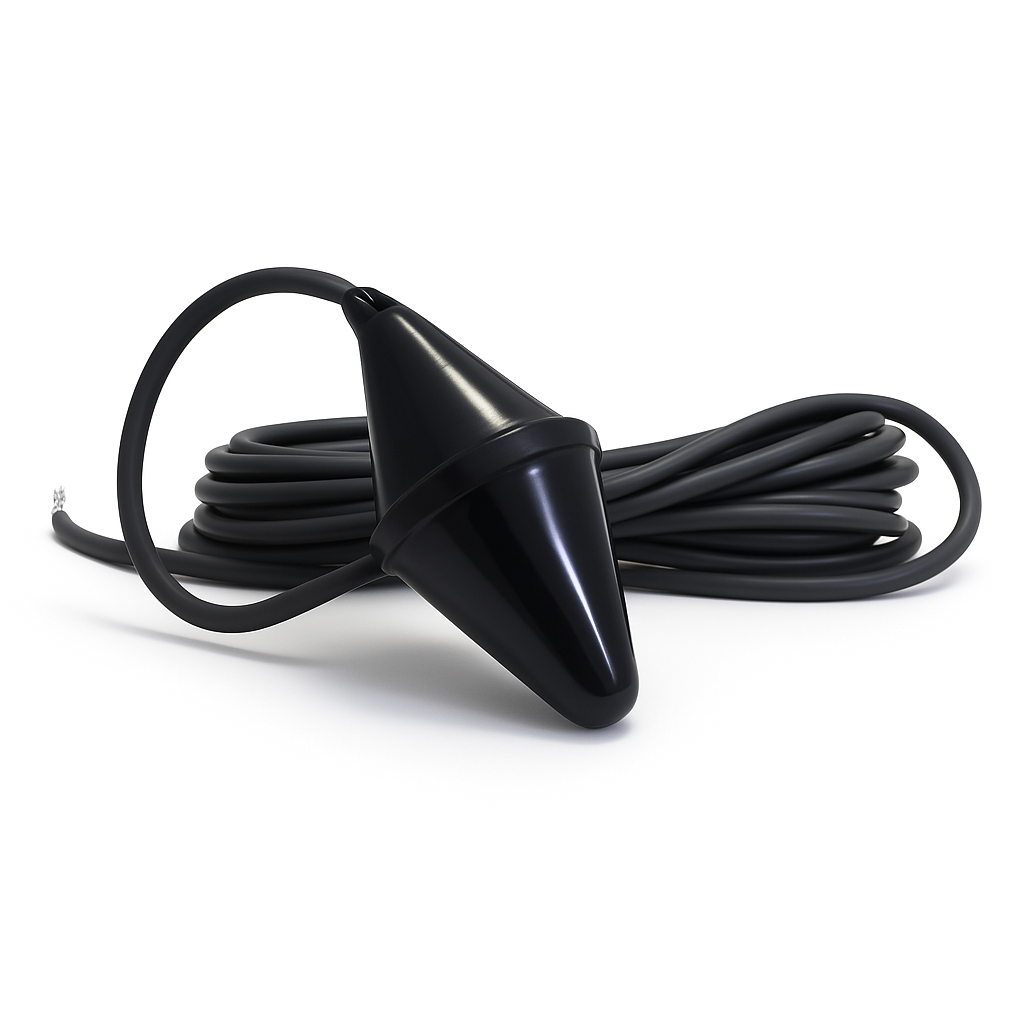

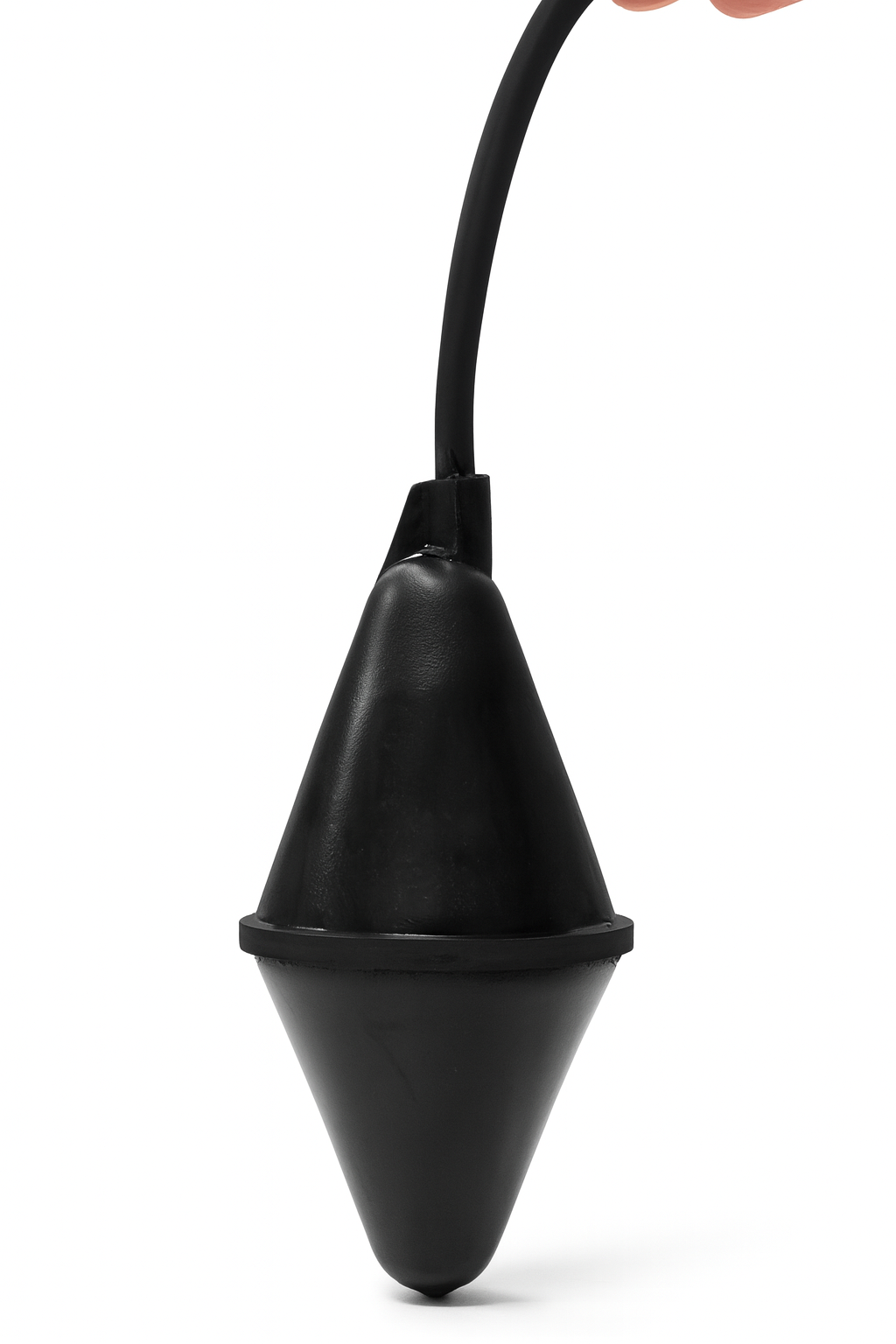

Le régulateur de niveau SOBA HR HY est un flotteur à poire de niveau spécialement conçu pour le contrôle automatique de pompes dans les environnements exigeants et corrosifs.
Sa double enveloppe en Hypalon et sa forme spécifique garantissent une solution simple, fiable et économique pour les applications industrielles et d’assainissement.
Doté d’un contact inverseur NO/NC, il assure une détection précise du niveau de liquide en remplissage ou en vidange, en commande directe ou via un relais.

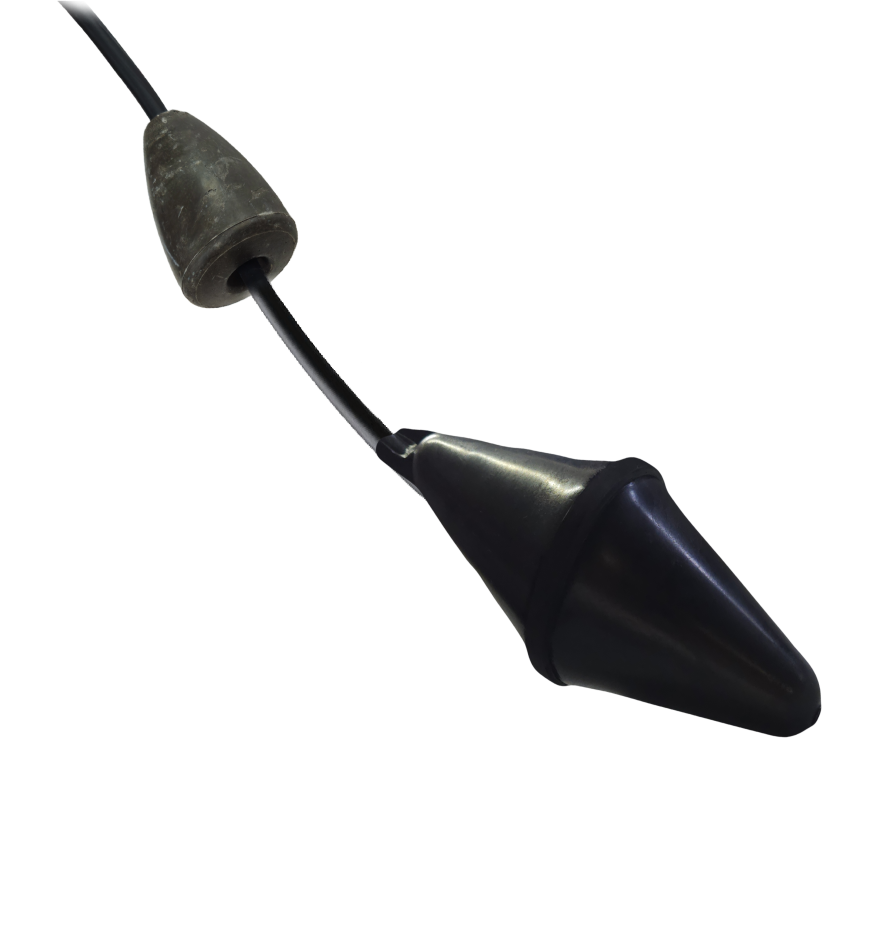

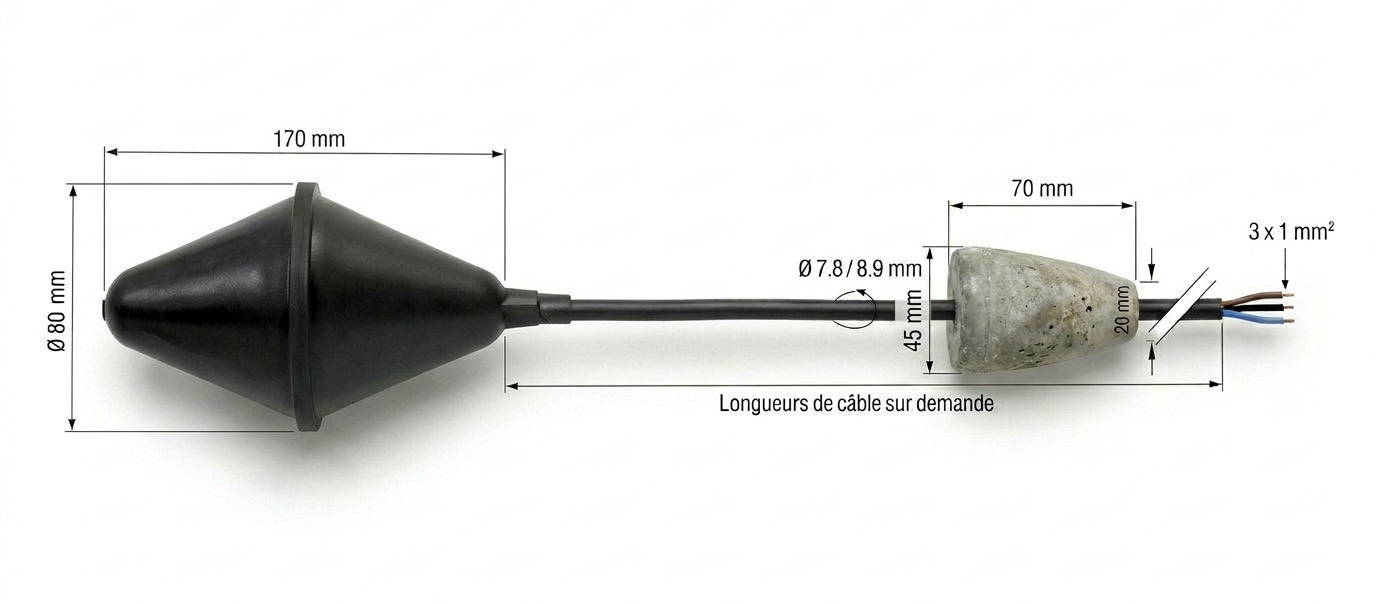

Le régulateur de niveau SOBA HR HY est livré avec un lest en résine chargée de 250 g, réglable sur le câble, facilitant le point de rotation du flotteur et lui permettant de fonctionner dans une large plage de densités.
Conçu et fabriqué exclusivement en France, le régulateur de niveau SOBA HR HY incarne l’alliance de la technologie, de la robustesse et du savoir-faire français.
Téléchargez cette documentation et conservez les informations les plus importantes à portée de main.
pdf : 510.27 KB
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

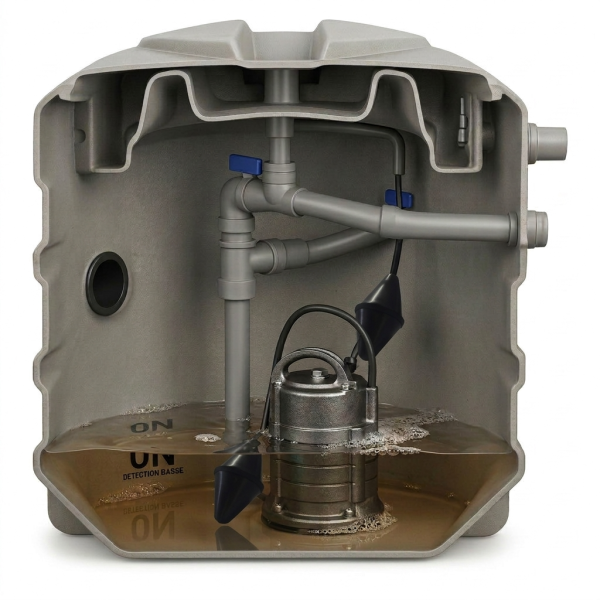

Vidange ou RemplissageLe régulateur de niveau SOBA HR HY fonctionne selon le principe de la détection de niveau par basculement.
Le flotteur est équipé d’un câble à trois conducteurs (COM, NO, NC), permettant de sélectionner le mode de fonctionnement lors du câblage : Utilisé en binôme avec un autre flotteur du même type, il permet de réguler les niveaux minimum et maximum d'une cuve. |

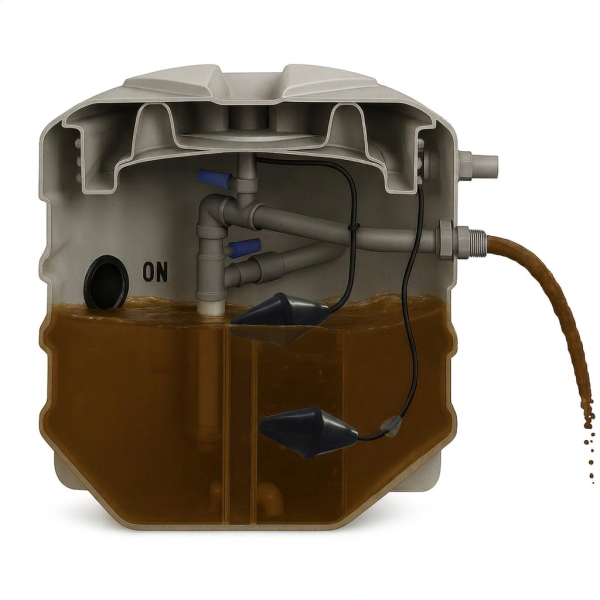

En mode vidange, l'interrupteur de niveau actionne le démarrage de la pompe en position haute (anti-débordement). Un courant électrique passe à travers le flotteur jusqu'à l'appareil connecté (relais de contrôle, pompes, vannes, alarmes).
Une fois la cuve vide, l'interrupteur de niveau coupe le circuit électrique pour protéger les équipements (pompes) en absence d'eau dans la cuve.
En mode remplissage, Le circuit électrique à l'intérieur de l'interrupteur se ferme (NC) lorsque l'interrupteur est en position basse. Ainsi, la pompe démarre pour remplir la cuve.

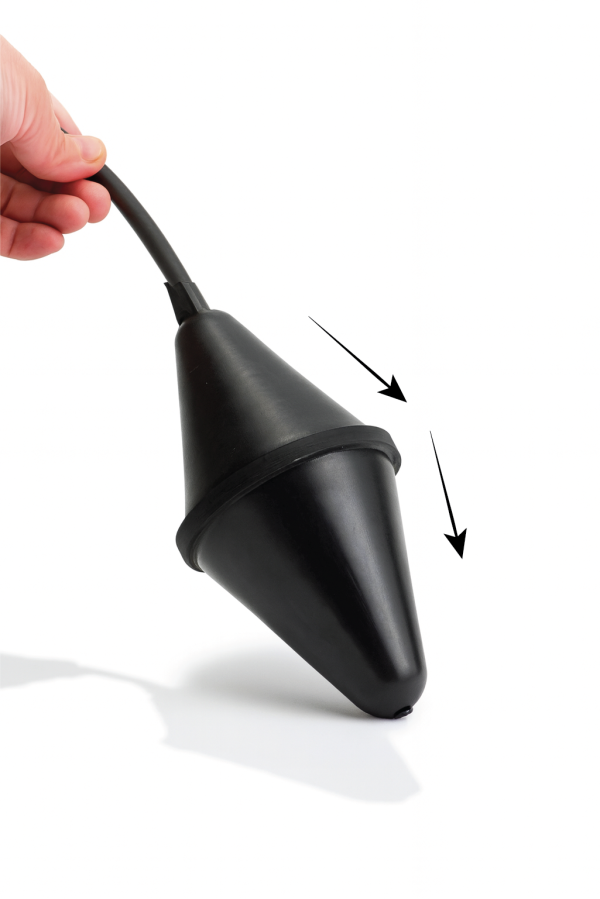

Positionnement du lestLe déclengement de la poire de niveau (angle de commuatation) peut varier en fonction de l'agitation du liquide, du débit de remplissage/vidange mais surtout en fonction du positionnement du lest ou point de fixation. En effet, la longueur du câble entre le contrepoids et l'interrupteur à flotteur détermine la quantité de liquide qui s'élève ou s'abaisse pour amener l'interrupteur à flotteur à changer d'état. |
Vous avez la possibilité d’ajuster le contrepoids sur le câble de l’appareil. Ainsi plus la distance entre le lest et le flotteur est grande, plus la différence de niveaux sera importante, et par conséquent, plus l’angle de commutation sera grand.
Cela permet au flotteur de s'adapter à d'éventuelles turbulences dans le liquide mais également au flotteur de travailler dans un large éventail de densités.

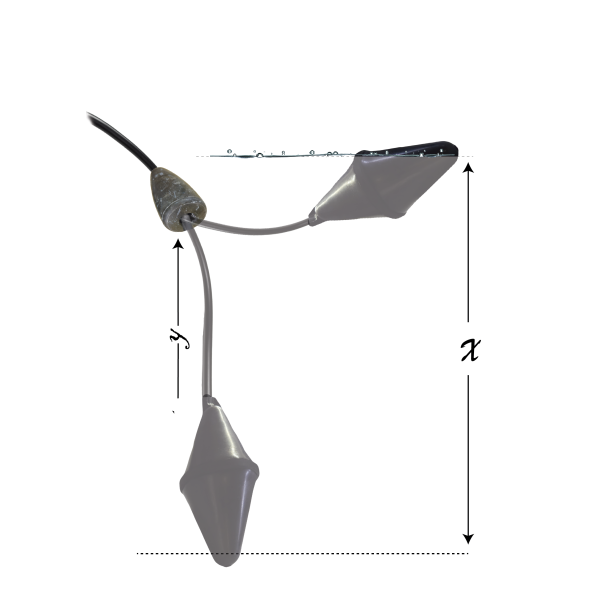

Voici ci-dessous des valeurs données à titre indicatif pour le SOBA HR HY avec une longueur de câble minimale et maximale pour assurer un fonctionnement correct :
Valeur min. Y = 10cm > X ≈ 25-30 CM
Valeur max. Y = 30cm > X ≈ 45-50 CM
Afin d’ajuster le lest sur le câble, il vous suffit de tirer sur le lest plastique ou résine afin de le déclipser de la bague de serrage ou joint torique. Ensuite, faites glisser la bague de serrage/joint torique à l'endroit souhaité et replacez le lest dessus, de sorte que le poids soit bloqué sur le câble.
|
Fixation du flotteurLa poire de niveau peut être suspendue via la gaine du câble, en utilisant l'accessoire de fixation FIXCAB, qui permet de fixer correctement le câble électrique à la hauteur désirée et permet un réglage précis à tout moment. Attention à l'utilisation de colliers ou autres éléments lors de la fixation qui peuvent blesser le câble et détériorer l'appareil en laissant rentrer l'eau à l'interieur de la poire de niveau par capillarité.
|

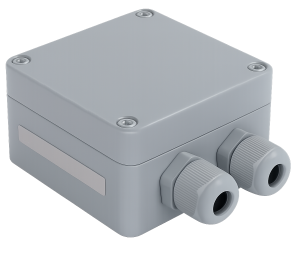

Raccordement électriqueDans les espaces extérieurs ou humides, le raccordement électrique de la poire de niveau doit être étanche et correctement isolé dans une boîte hermétique, empêchant ainsi l'eau ou d'autres contaminants de pénétrer dans le câble. Cela permet de prévenir les infiltrations d’eau qui pourraient compromettre la sécurité des raccordements électriques ainsi que la durée de vie du flotteur. La boîte de raccordement électrique ne doit jamais être placée à l’intérieur de la cuve. Le câble et son capillaire peuvent être rallongés à l'aide d'un câble de signal standard. Nous équipons nos flotteurs avec la longueur de caâble que vous souhaitez pour éviter des raccords qui nuiraient à leur fonctionnement. |

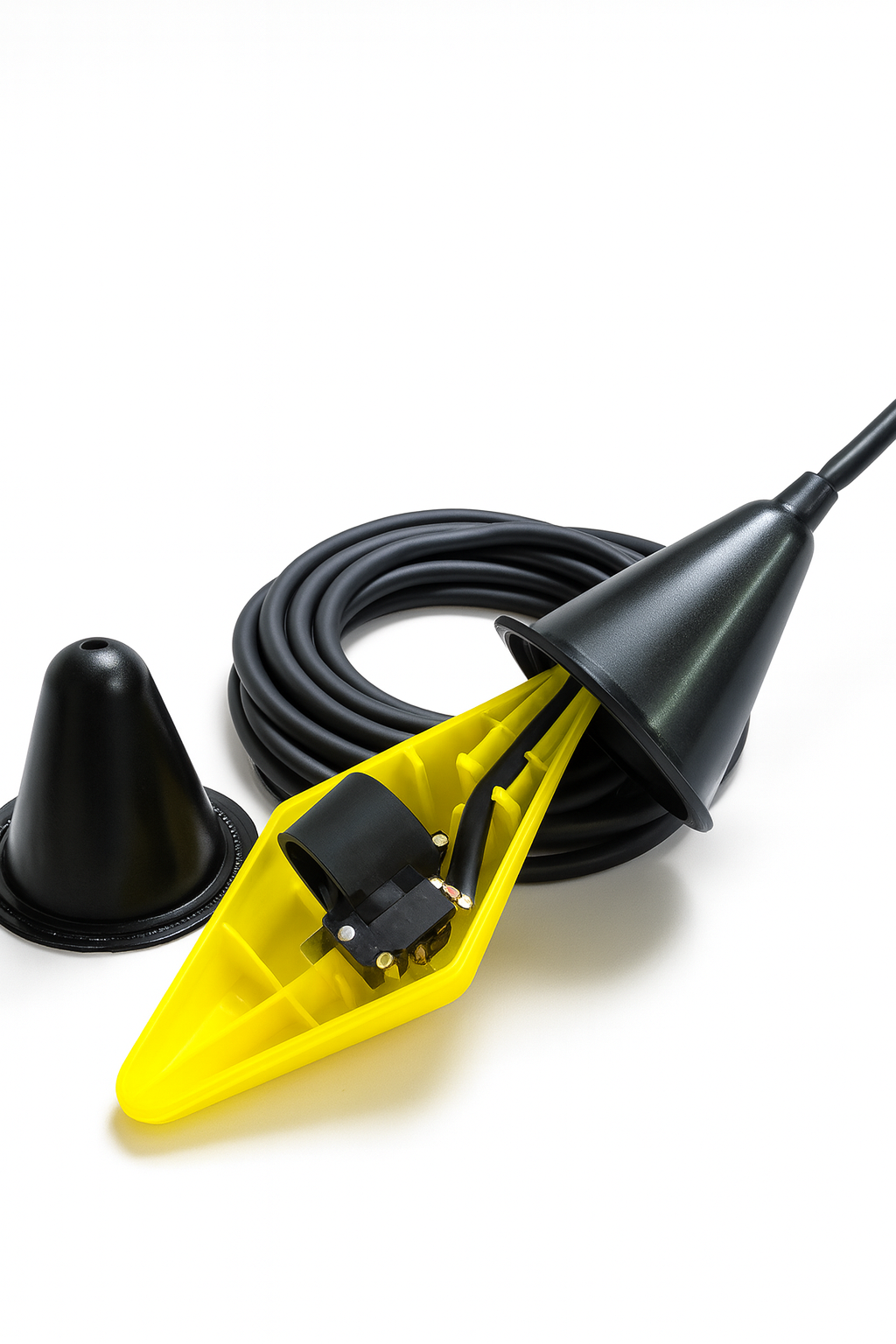

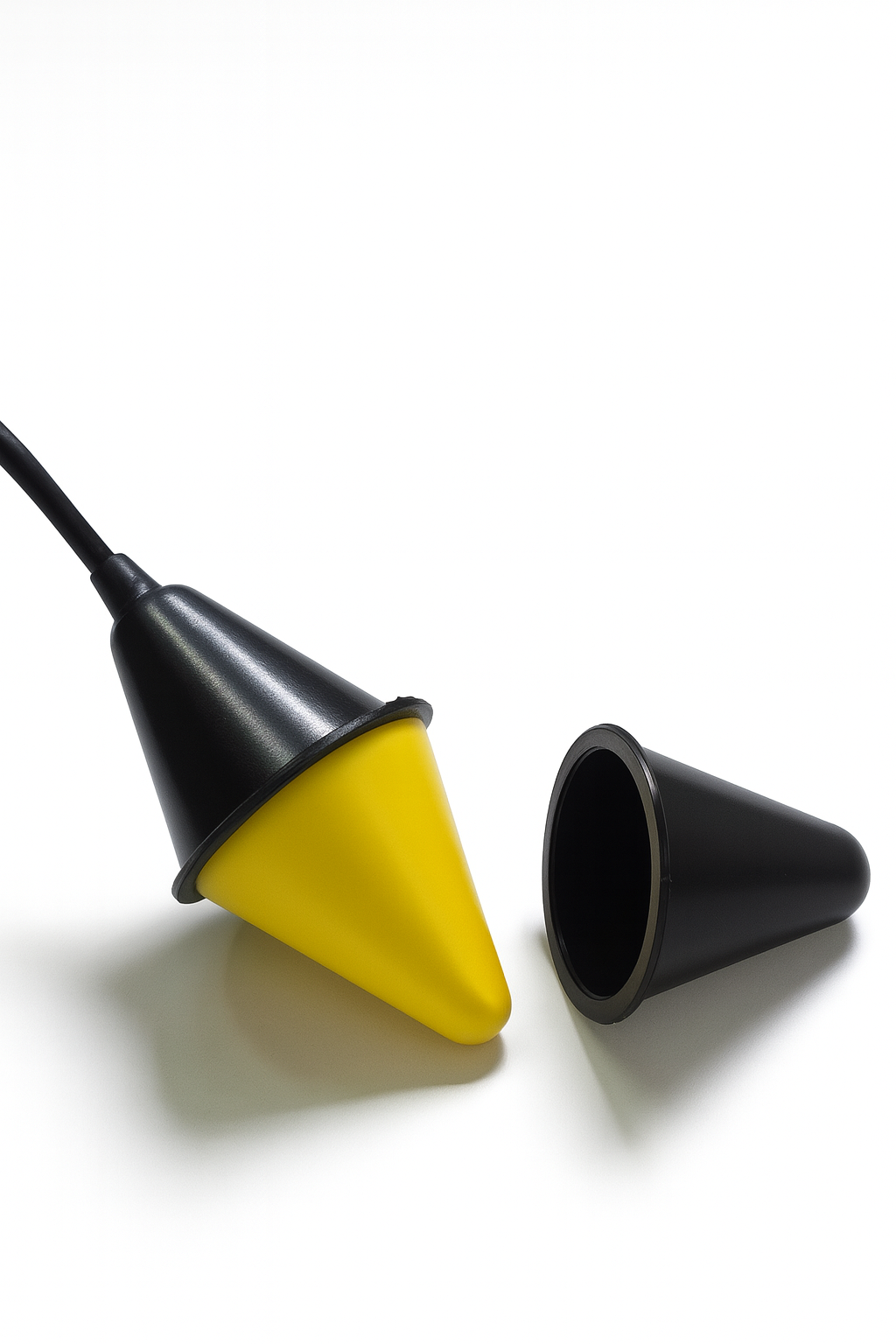

Double enveloppe en Hypalon qui garantit une détection de niveau fiable en présence de liquides agressifs.

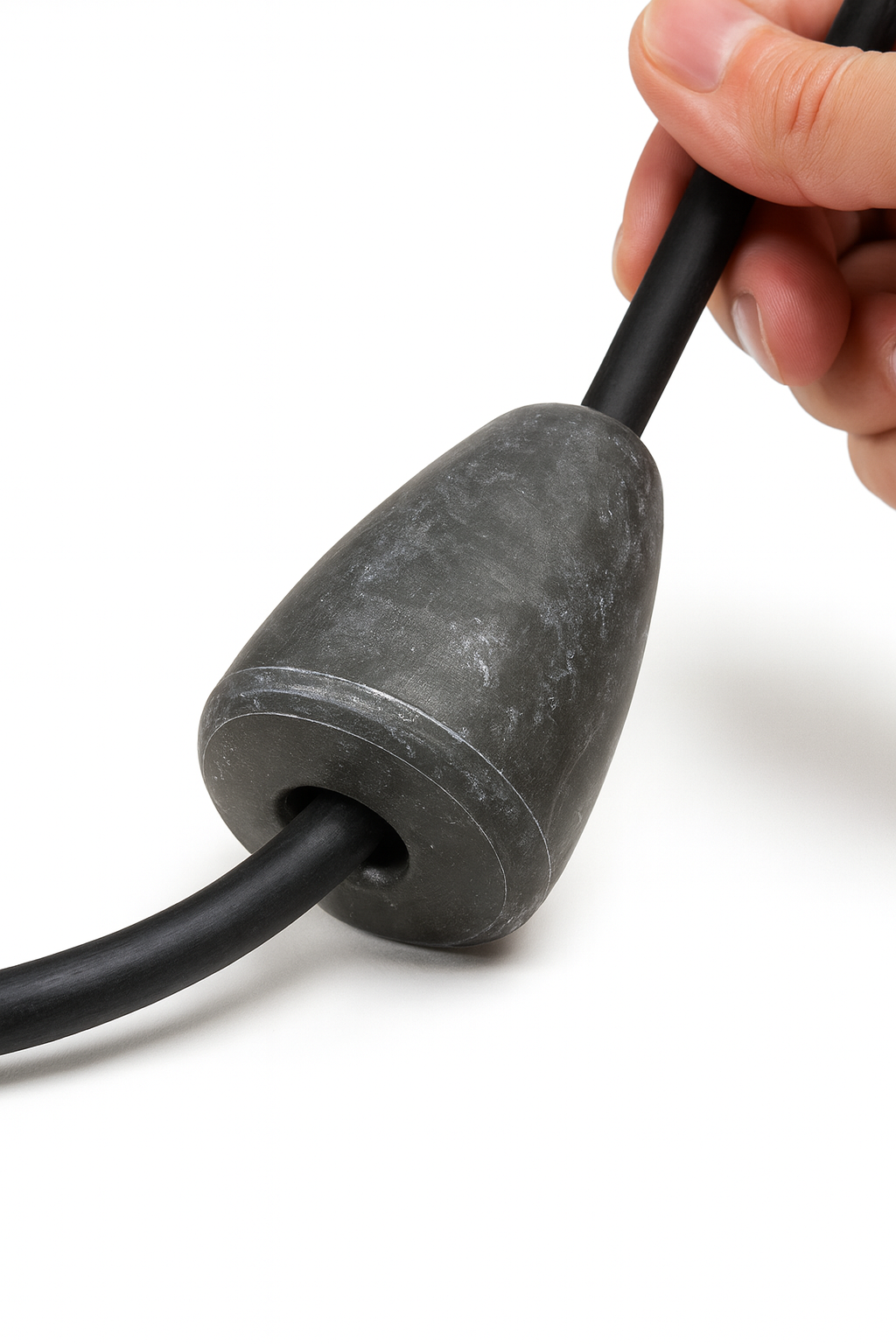

Le régulateur de niveau SOBA HR HY est équipé en série d'un lest en résine chargé 250 g indispensable au bon fonctionnement du flotteur. Il détermine le point de rotation suivant les niveaux de liquides souhaités.
La forme de la poire de niveau SOBA HR HY est spécialement étudiée pour éviter l’accumulation d’impuretés sur son corps, préservant ainsi ses performances et sa longévité dans le temps. Aucun entretien n'est requis.
Accessoire de fixation vivement conseillé pour tous les flotteurs suspendus.
Relais de contrôle de niveau avec alarme.
Prise multifonction idéale pour la commande de pompe.
Le lest clip peut s'installer à tout moment.
Afin de définir au mieux le flotteur à poire de niveau adapté à votre besoin, ATMI propose une large gamme de contacteurs de niveau pour liquides et solides dans diverses applications.
