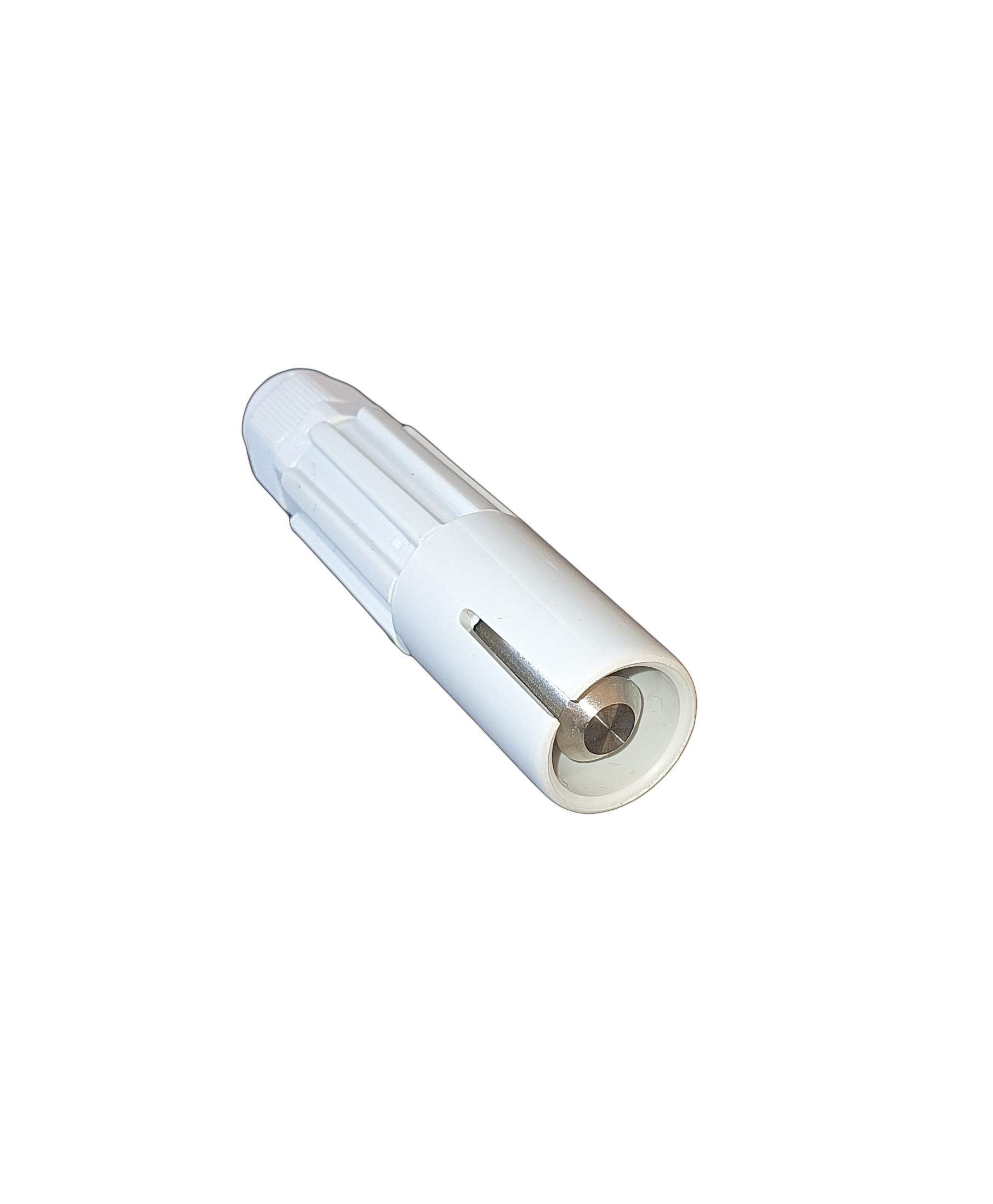

L'AT SONDE est un accessoire qui se relie à un coffret DSN de protection moteur, relais de contrôle de niveau comme par exemple AT-DR07 et AT 50 à l'aide d'un câble à un seul fil = 1 x 1.5 mm2 , pour avertir un manque ou une presence d'eau. En effet, au contact du liquide, elle permet le passage du courant jusqu'au relais. Tout cela avec des temps de réponse très rapides.

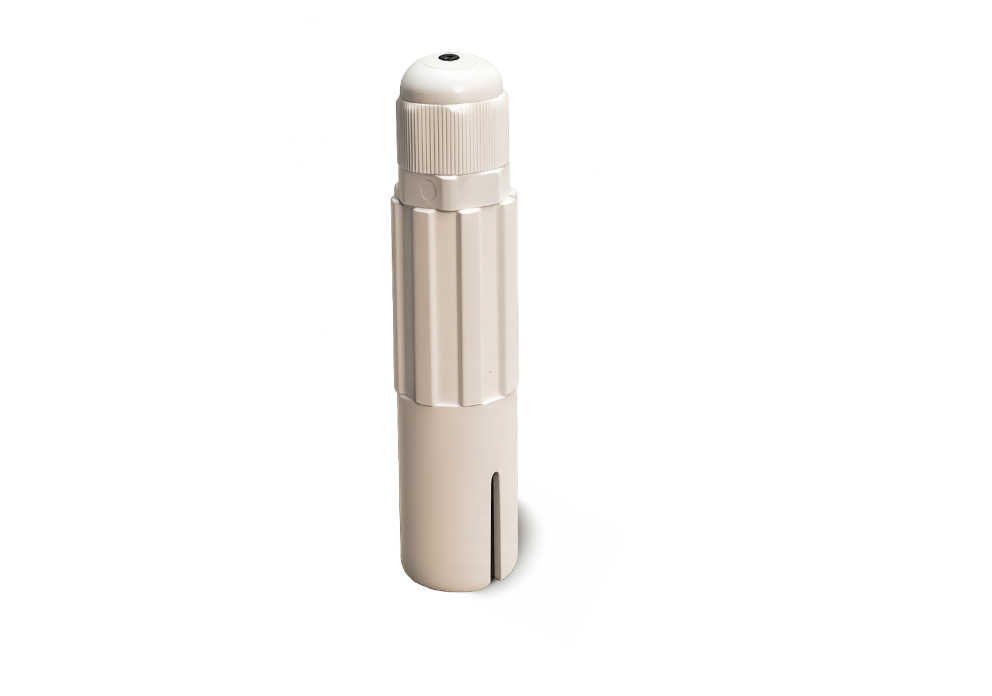

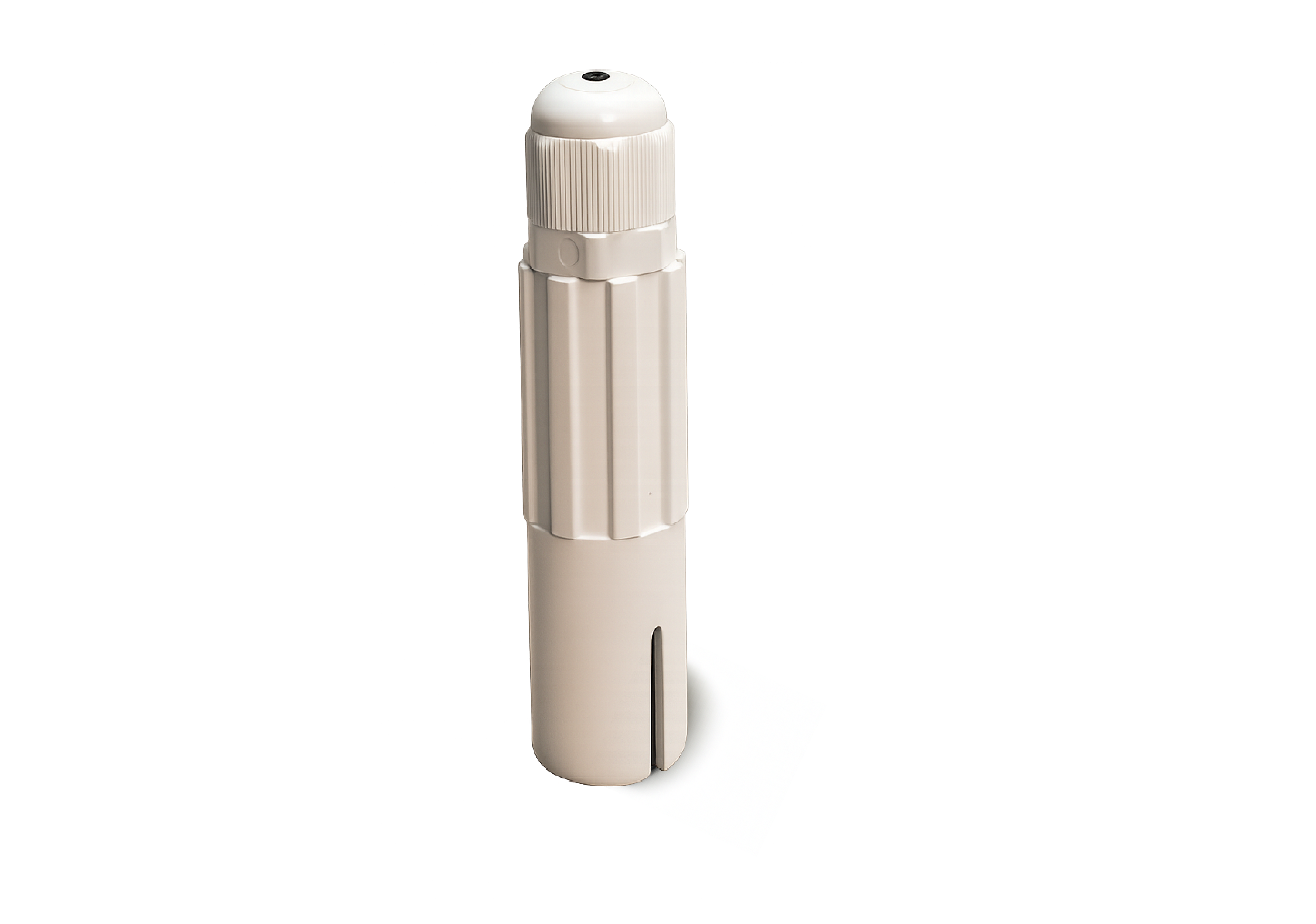

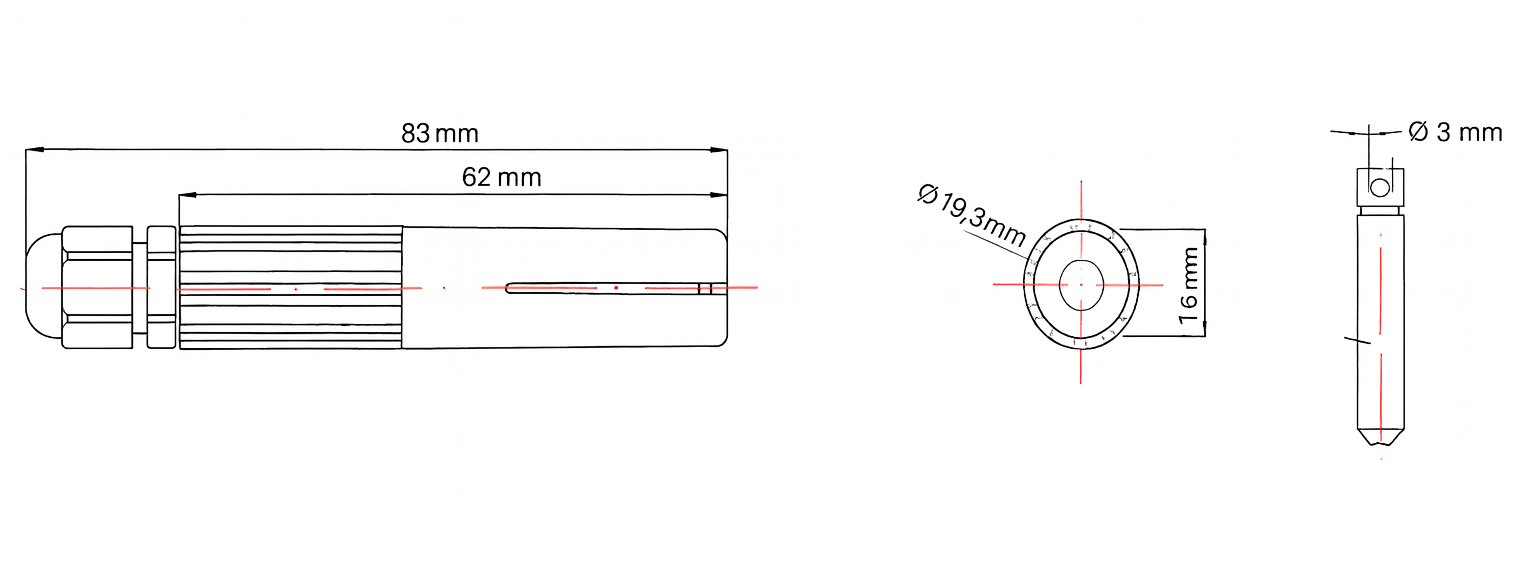

De forme cylindrique et de petite taille, elle permet de surveiller le niveau d'eau dans des espaces étroits comme les puits ou les forages
Les électrodes peuvent être utilisées en détection de niveau avec une électrode ou avec trois électrodes, pour une regulation de niveau des installations de drainage ou remplissage..
La hauteur d'installation correspond au niveau d'eau à contrôler.
Téléchargez cette documentation et conservez les informations les plus importantes à portée de main.
|
|
|
DETECTION ou REGULATIONUne électrode de détection d’eau est un capteur de conductivité. Elle fonctionne sur le principe suivant : L’eau est légèrement conductrice (surtout si elle contient des sels minéraux). L’électrode est plongée dans le liquide et reliée à un module électronique (relais ou contrôleur). Quand l’eau touche l’électrode, un petit courant circule entre l’électrode et la masse (ou entre plusieurs électrodes). Le module électronique interprète ce courant comme une présence d’eau et active une sortie (contact relais). L'électrode AT SONDE peut être utilisée selon deux modes de fonctionnement : Détection ou Régulation de niveau
|
Ce mode est utilisé quand on veut simplement savoir si de l’eau est présente ou non dans un endroit precis.
Une seule électrode est placée à la hauteur du point de détection (souvent associée à une électrode de référence reliée à la masse). Lorsque le liquide touche l’électrode, le relais ou contrôleur de niveau détecte la conductivité et active la sortie (ex. alarme sonore ou lumineuse )
Quand le niveau descend et que l’électrode n’est plus en contact avec l’eau la sortie et désactivée.
L'AT SONDE peut etres utilisée en détection de fuite d’eau, sécurité de manque d’eau dans une chaudière ou un réservoir, protection de pompe (arrêt si pas d’eau).
|

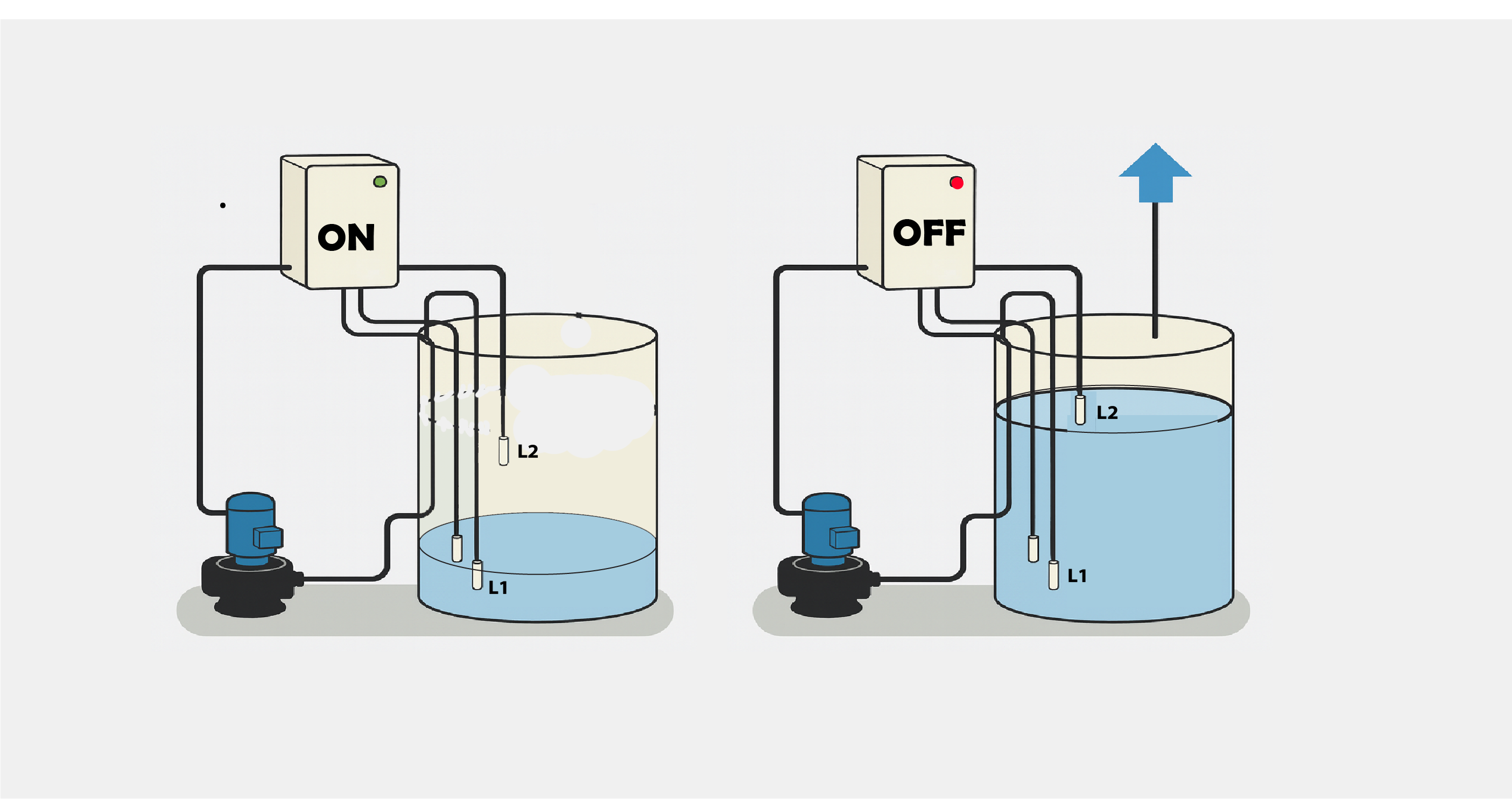

Ce mode de régulation permet de maintenir le niveau d’eau entre deux seuils : un niveau bas et un niveau haut. Deux électrodes sont placées à des hauteurs différentes pour contrôler le niveau d’eau. Une troisième électrode, appelée électrode de référence (masse), est installée au niveau le plus bas.
Le relais de contrôle, selon son raccordement prédéfini (NC – normalement fermé ou NO – normalement ouvert), pilote directement la pompe ou l’électrovanne.
|
DETECTION ou REGULATIONUne électrode de détection d’eau est un capteur de conductivité. Elle fonctionne sur le principe suivant : L’eau est légèrement conductrice (surtout si elle contient des sels minéraux). Quand l’eau touche l’électrode, un petit courant circule entre l’électrode et la masse (ou entre plusieurs électrodes). l'electrode AT SONDE peut etre utilisé selon deux modes de fonctionnement : Détection ou Régulation de niveau.
|
