Le plus rapide des flotteurs !

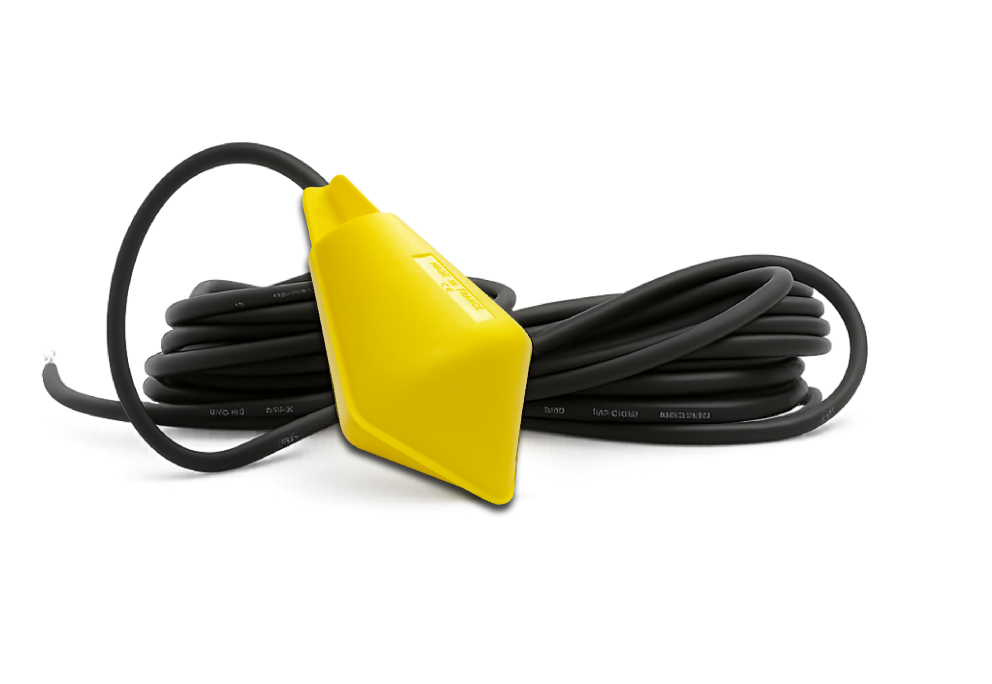

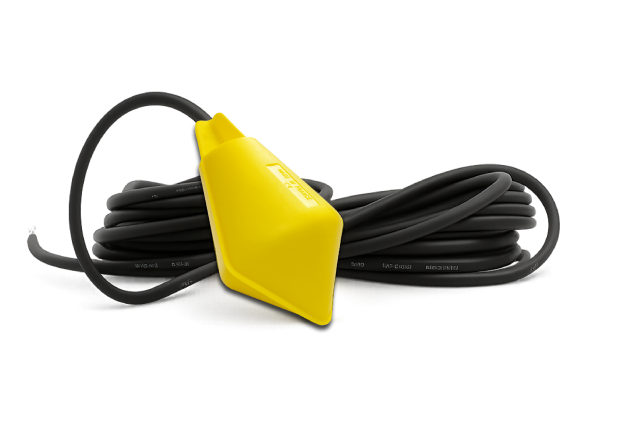

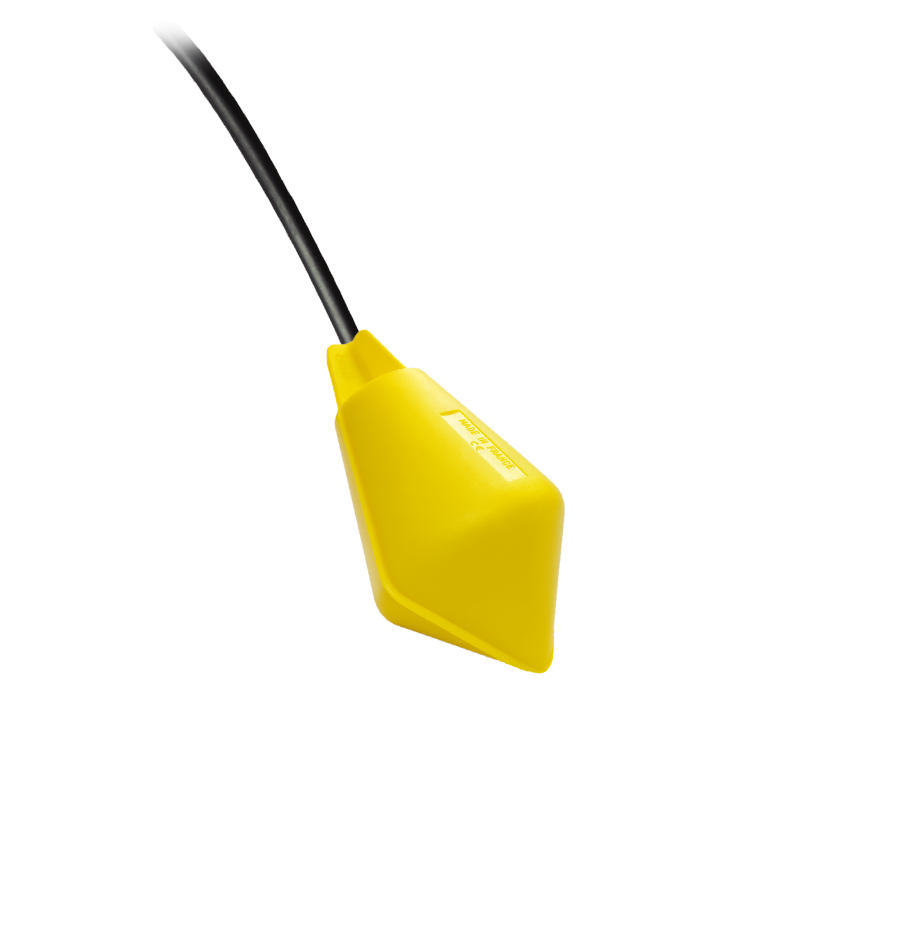

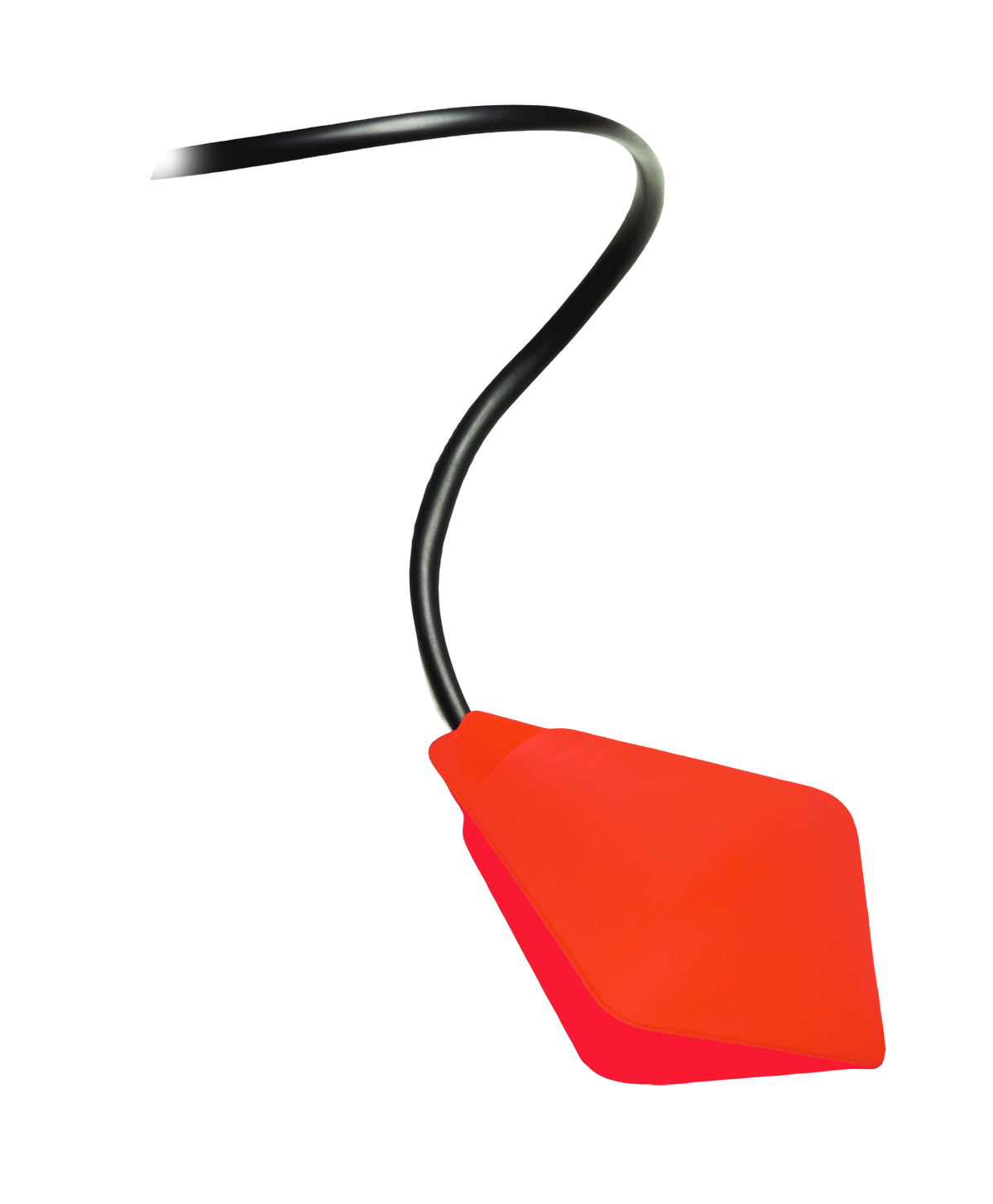

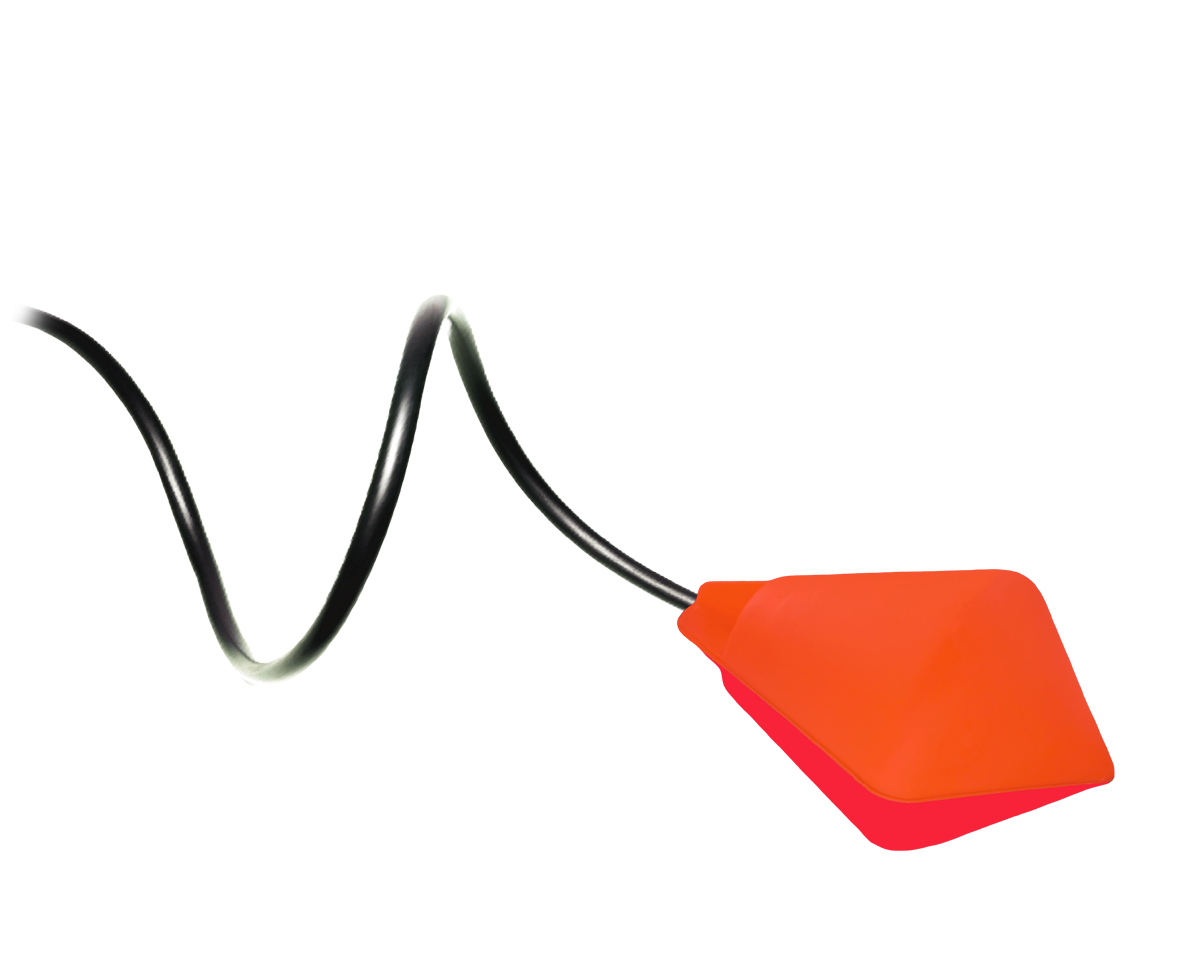

Le SOBA S est un régulateur de niveau à déclenchement vertical, spécialement conçu pour les applications dans des espaces restreints où les flotteurs traditionnels ne disposent pas d’assez d’espace pour basculer.
L'interrupteur de niveau est adapté aux EAUX CLAIRES ET USÉES pour le contrôle automatique de pompes.
Il offre une grande flexibilité d’installation, permettant à l’utilisateur de définir librement les niveaux de déclenchement minimum et maximum en positionnant le flotteur selon les besoins.
Contrairement aux contrôleurs de niveau magnétiques, le régulateur de niveau SOBA S fonctionne de manière fiable même dans les milieux chargés en impuretés ou en dépôts, où un risque de blocage existe.
Grâce à sa conception spéciale, le régulateur de niveau à flotteur SOBA S détecte le niveau de liquide avec une immersion de 10 cm seulement. Il peut être utilisé aussi bien comme alarme de niveau haut ou bas, pour assurer la sécurité anti-débordement ou la protection contre la marche à vide.

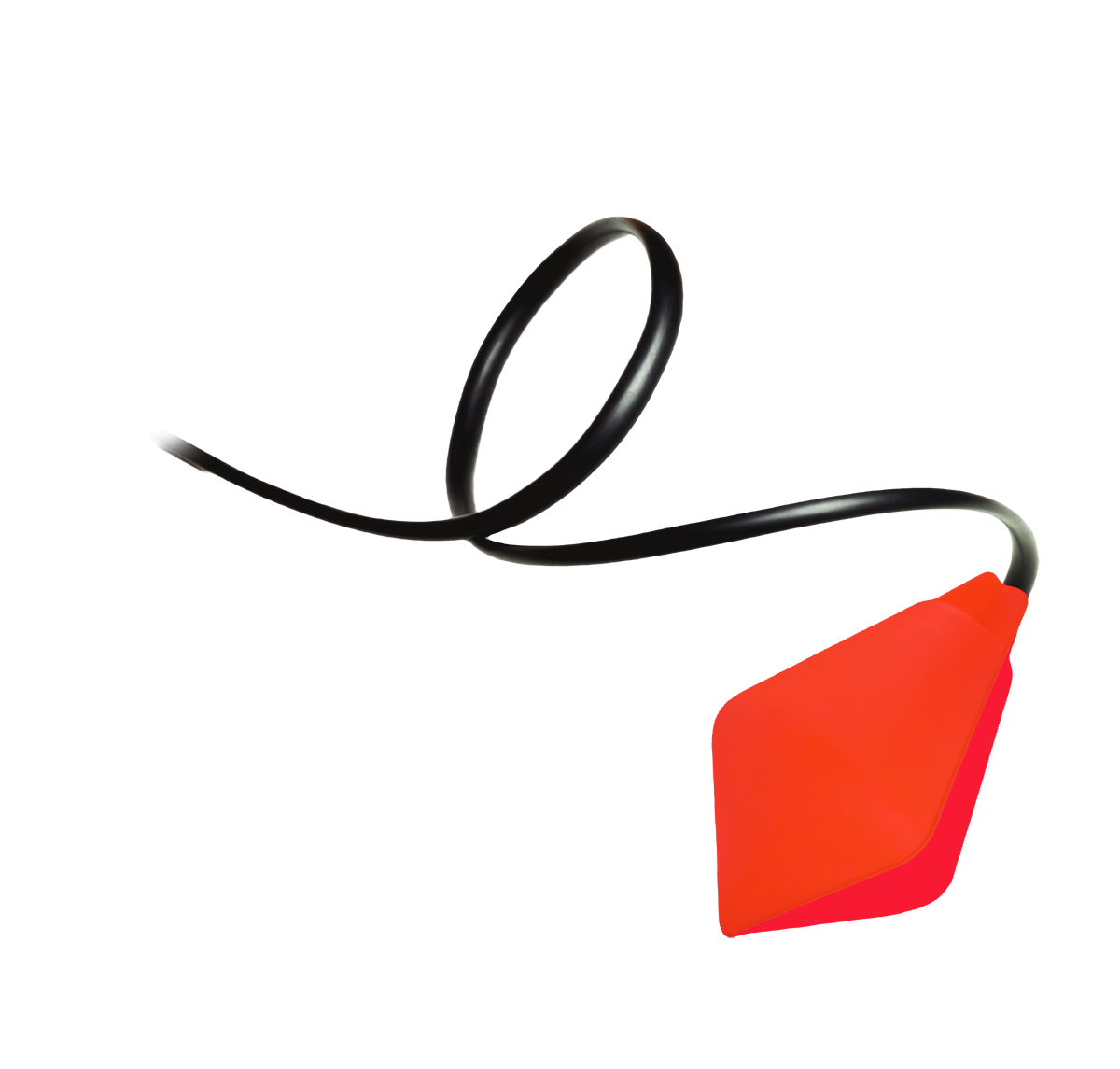

Pour les environnements plus exigeants, le flotteur est également disponible en version haute résistance – SOBA S HR HY, adaptée aux liquides agressifs.
Conception et fabrication 100% française.
Téléchargez cette documentation et conservez les informations les plus importantes à portée de main.
pdf : 822.60 KB
pdf : 822.60 KB
pdf : 1.61 MB
pdf : 855.13 KB
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

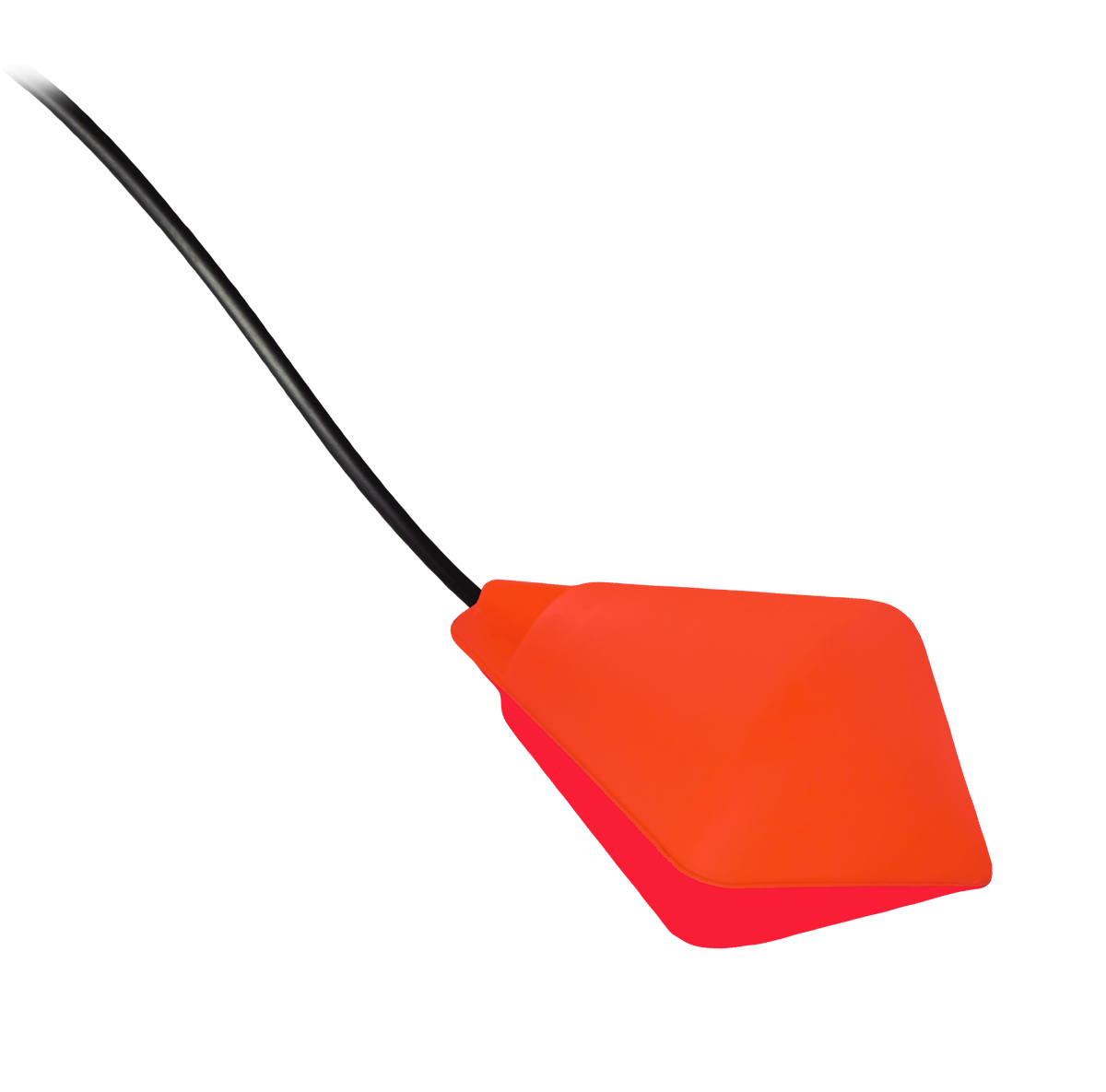

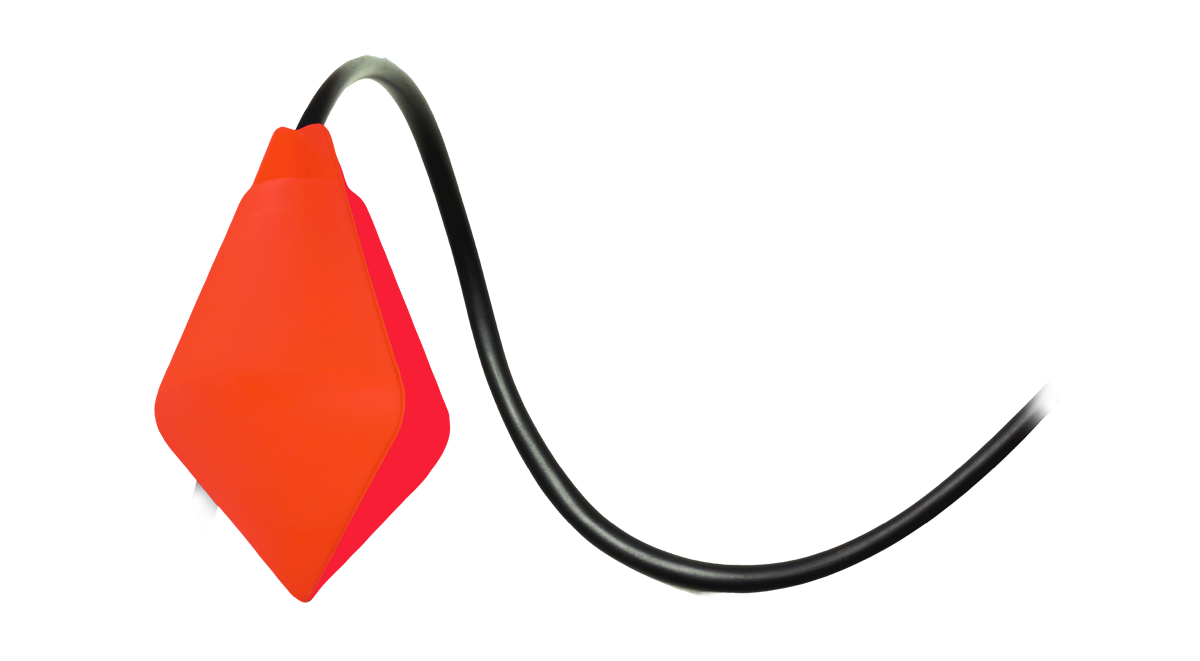

Vidange ou RemplissageLe régulateur de niveau SOBA S Speed monte et descend en fonction du niveau de liquide et lorsque le liquide atteint un certain niveau dans le réservoir, le flotteur bascule. L'interrupteur mécanique s'ouvre ou se ferme suivant le mode choisi.
Pour cela, le régulateur de niveau SOBA S Speed, est équipé en série d'un câble à trois conducteurs (COM, NO, NC) lui permettant une utilisation selon deux modes de fonctionnement en fonction du câble prédéfini en amont.
|

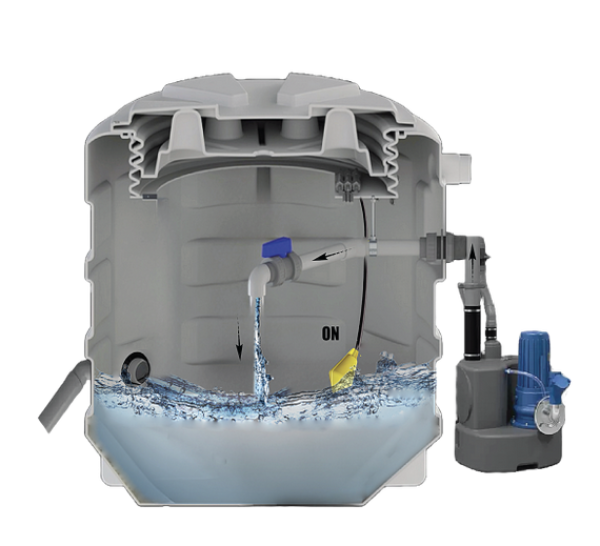

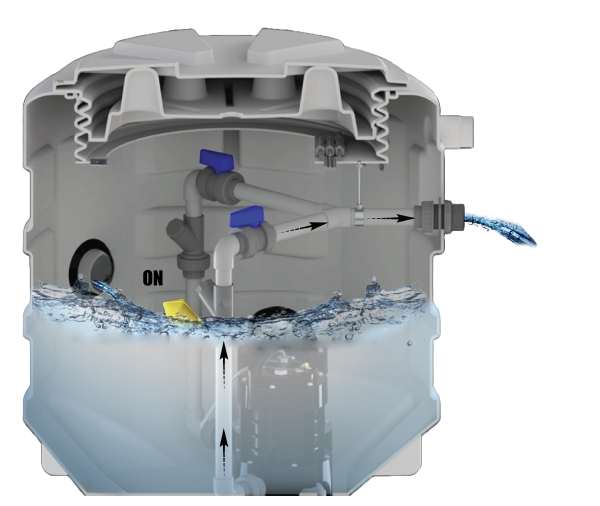

En mode vidange, l'interrupteur de niveau actionne le démarrage de la pompe en position haute d'anti-debordement. Un courant électrique passe à travers le flotteur jusqu'à l'appareil connecté (relais de contrôle, pompes, vannes, alarmes).
Une fois la cuve vide, l'interrupteur de niveau coupe le circuit électrique pour protéger les équipements (pompes) en absence d'eau dans la cuve.
Le circuit électrique à l'intérieur de l'interrupteur de niveau se ferme (NC) lorsque l'interrupteur est en position basse. Ainsi, la pompe démarre pour remplir la cuve.

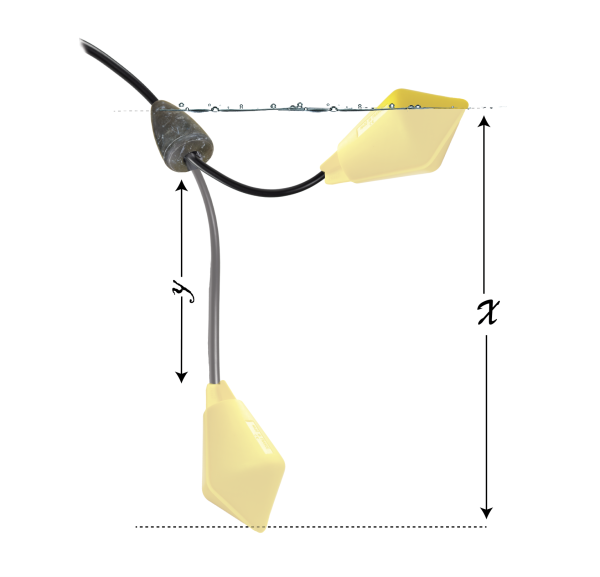

Positionnement du lestLe déclenchement de la poire de niveau (angle de commuatation) peut varier en fonction de l'agitation du liquide, du débit de remplissage/vidange mais surtout en fonction du positionnement du lest ou point de fixation. En effet, la longueur du câble entre le contrepoids et l'interrupteur à flotteur détermine la quantité de liquide qui s'élève ou s'abaisse pour amener l'interrupteur à flotteur et changer d'état. |
Vous avez la possibilité d’ajuster le contrepoids sur le câble de l’appareil. Ainsi plus la distance entre le lest et le flotteur est grande, plus la différence de niveau sera importante, et plus l’angle de commutation sera grand.
Cela permet au flotteur de s'adapter à d'éventuelles turbulences dans le liquide mais également au flotteur de travailler dans un large éventail de densités.
Voici ci-dessous des valeurs données à titre indicatif pour le BIP STOP avec une longueur de câble minimale et maximale pour assurer un fonctionnement correct :
Valeur min. Y = 10cm > X ≈ 30-35 CM
Valeur max. Y = 30cm > X ≈ 60-65 CM
Afin d’ajuster le lest sur le câble, il vous suffit de tirer sur le lest plastique ou résine afin de le déclipser de la bague de serrage ou joint torique. Ensuite, faites glisser la bague de serrage/joint torique à l'endroit souhaité et replacez le lest dessus, de sorte que le poids soit bloqué sur le câble.
|

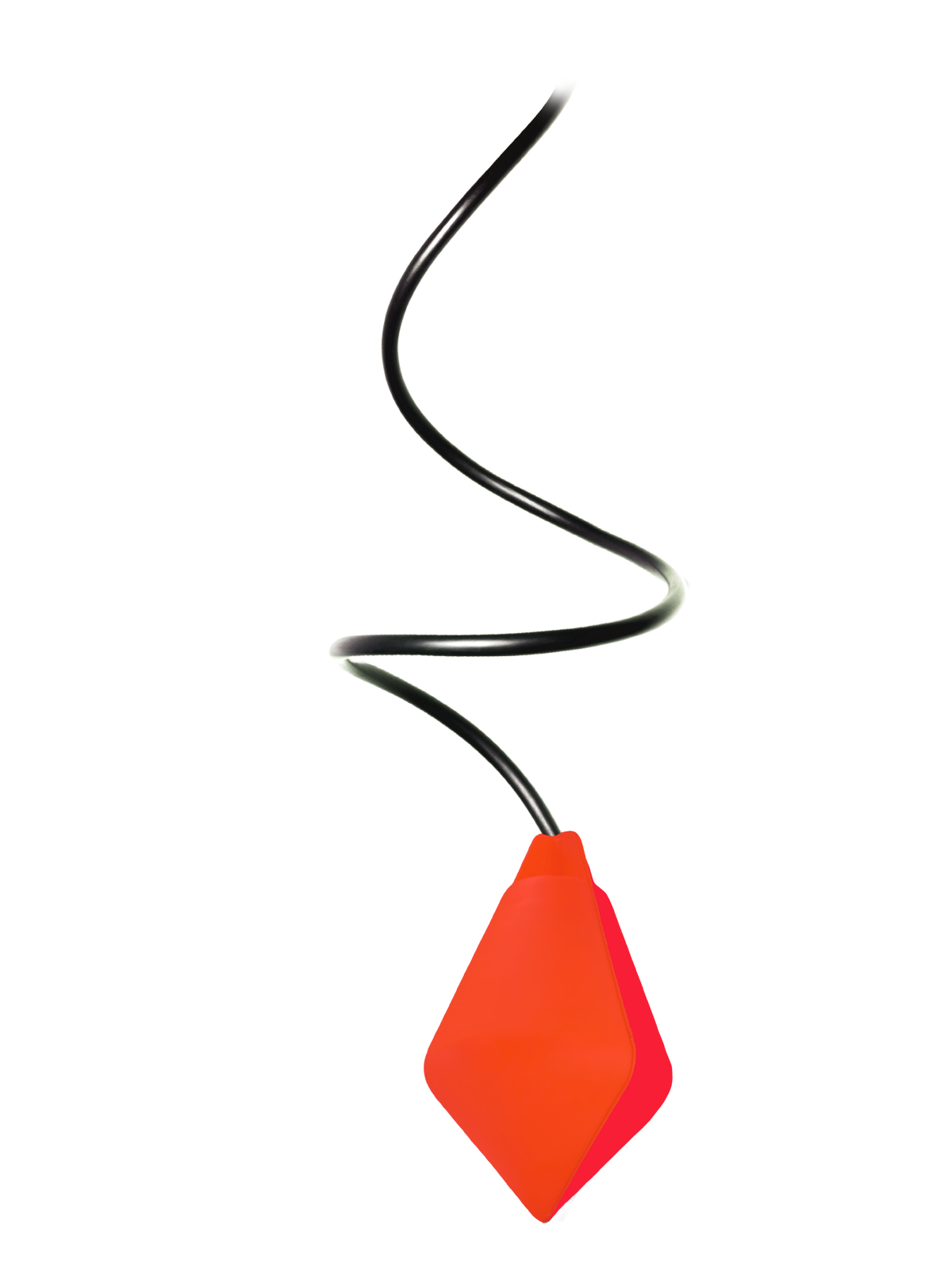

Fixation du flotteurLa poire de niveau peut être suspendue via la gaine du câble, en utilisant l'accessoire de fixation FIXCAB, qui permet de fixer correctement le câble électrique à la hauteur désirée et permet un réglage précis à tout moment. Attention à l'utilisation de colliers ou autres éléments lors de la fixation qui peuvent blesser le câble et détériorer l'appareil en laissant rentrer l'eau à l'interieur de la poire de niveau par capillarité.
|

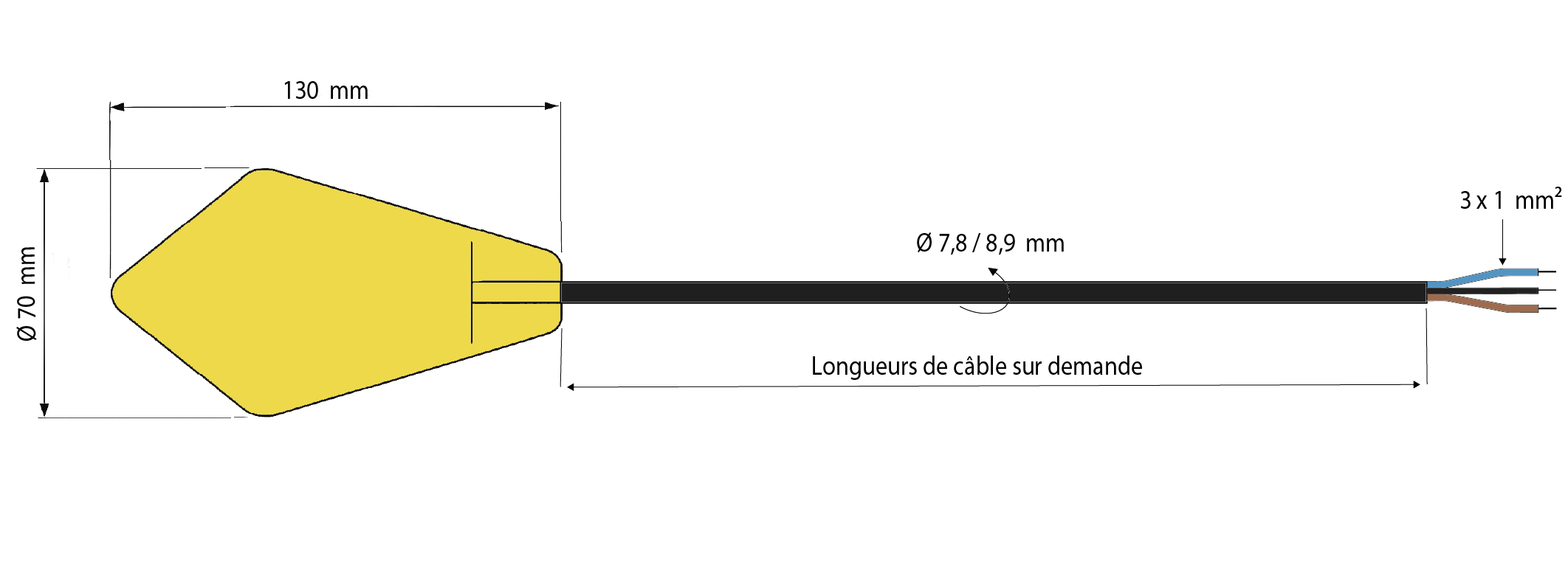

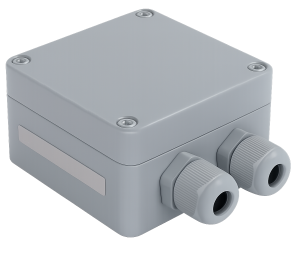

Raccordement électriqueDans les espaces extérieurs ou humides, le raccordement électrique de la poire de niveau doit être étanche et correctement isolé dans une boîte hermétique, empêchant ainsi l'eau ou d'autres contaminants de pénétrer dans le câble. Cela permet de prévenir les infiltrations d’eau qui pourraient compromettre la sécurité des raccordements électriques ainsi que la durée de vie du flotteur. La boîte de raccordement électrique ne doit jamais être placée à l’intérieur de la cuve. Le câble et son capillaire peuvent être rallongés à l'aide d'un câble de signal standard. Nous équipons nos flotteurs avec la longueur de câble que vous souhaitez pour éviter des raccords qui nuiraient à leur fonctionnement. |
Accessoire de fixation vivement conseillé pour tous les flotteurs suspendus.
Prise multifonction idéale pour la commande de pompe.
Lests réglables indispensables au bon fonctionnement des flotteurs.
le lest clip peut s'installer à tout moment
Afin de définir au mieux le flotteur à poire de niveau adapté à votre besoin, ATMI propose une large gamme de contacteurs de niveau pour liquides et solides dans diverses applications.
