Capteurs de niveau de vidange ou remplissage de cuve

Pour assurer les fonctions de vidange et de remplissage d’une cuve, ATMI propose des capteurs de niveau pour remplir ou vider une cuve à flotteur pour liquides qui permettront de donner des alarmes hautes et basses.

Capteurs de niveau à flotteur

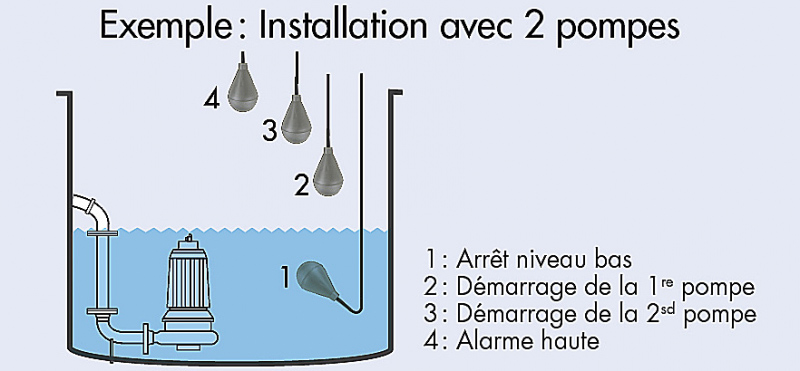

Les capteurs de niveau pour remplir ou vider une cuve ou régulateurs de niveau à flotteur vendus par ATMI permettent de savoir quand le niveau d’un liquide dans une cuve est trop haut. Mais ils permettent aussi de remplir les fonctions de vidange et de remplissage d’une cuve en positionnant 4 régulateurs d’eau de la gamme AQUA avec deux pompes de remplissage.
Le premier détecteur correspond à l’alarme de niveau bas. Si le niveau d’eau descend trop, ce détecteur va s’incliner. Un second détecteur est placé un peu plus haut pour déclencher la première pompe. Un troisième détecteur de niveau est placé encore plus haut pour déclencher la deuxième pompe.
Enfin, le détecteur de niveau le plus haut sert à activer une alarme quand le niveau est trop haut. Le remplissage des pompes s’arrêtera. Ce système est très simple et pourtant très efficace. C’est la montée ou la descente du liquide qui provoque l’inclinaison des détecteurs et donc l’arrêt ou le remplissage des cuves.

Capteurs de niveau auto-lestés

Contacteur de niveau AQUA XL

AQUA XL

  • Angle de commutation : 10°
  • Pour liquides non agités
  • Enveloppe en polypropylène
  • Câble PVC, néoprène, HR HY
  • Alimentation : 12 ... 250 V
  • Pouvoir de coupure : 10(4)A
  • Lest intégré dans le flotteur
  • Dimensions : 165 mm - Ø 100 mm

Contacteur de niveau AQUA MEDIUM

AQUA MEDIUM

  • Angle de commutation : 10°
  • Pour liquides non agités
  • Enveloppe en polypropylène
  • Câble PVC ou Néoprène
  • Alimentation : 12 ... 250 V
  • Pouvoir de coupure : 16(6)A
  • Lest intégré dans le flotteur
  • Dimensions : 140 mm - Ø 70 mm

Contacteur de niveau AQUA MEDIUM EP

AQUA MEDIUM EP

  • Angle de commutation : 10°
  • Pour liquides non agités
  • Enveloppe en polypropylène
  • Câble EPDM
  • Alimentation : 12 ... 250 V
  • Pouvoir de coupure : 16(6)A
  • Lest intégré dans le flotteur
  • Dimensions : 140 mm - Ø 70 mm



Capteurs de niveau lestés sur câble

Contacteur de niveau SOBA S

SOBA S

  • Angle de commutation : 5°
  • Pour cuve à faible encombrement
  • Enveloppe en polypropylène
  • Câble Néoprène, HR HY
  • Alimentation : 12 ... 250 V
  • Pouvoir de coupure : 16(6)A
  • Lest sur câble en option
  • Dimensions : 170 mm - Ø 80 mm

Contacteur de niveau SOBA SMALL

SOBA SMALL

  • Angle de commutation : 25°
  • Pour liquides peu agités
  • Enveloppe en polypropylène
  • Câble Néoprène ou HR HY
  • Alimentation : 12 ... 250 V
  • Pouvoir de coupure: 16(6)A
  • Lest inox sur câble 250 g
  • Dimensions : 130 mm - Ø 70 mm

Contacteur de niveau SOBA

SOBA

  • Angle de commutation : 25°
  • Pour liquides peu agités
  • Enveloppe en polypropylène
  • Câble Néoprène ou HR HY
  • Alimentation : 12 ... 250 V
  • Pouvoir de coupure: 16(6)A
  • Lest inox sur câble 250 g
  • Dimensions : 170 mm - Ø 80 mm



Contacteur de niveau SOBA HR HY

SOBA HR HY

  • Angle de commutation : 25°
  • Pour liquides peu agités
  • Double enveloppe : PP + HR HY
  • Câble HR HY
  • Alimentation : 12 ... 250 V
  • Pouvoir de coupure : 16(6)A
  • Lest sur câble 250 g
  • Dimensions : 200 mm - Ø 920 mm

Contacteur de niveau SOBA EX

SOBA EX

  • Angle de commutation : 25°
  • Pour liquides peu agités
  • Double enveloppe : PP - HR HY
  • Câble HR HY
  • Alimentation : 12 ... 24 V
  • Pouvoir de coupure : 10(4)A
  • Lest sur câble 250 g
  • Dimensions : 200 mm - Ø 92 mm

Contacteur de niveau SOBA EP

SOBA EP

  • Angle de commutation : 25°
  • Pour liquides peu agités
  • Enveloppe en polypropylène
  • Câble EPDM
  • Alimentation : 12 ... 250 V
  • Pouvoir de coupure: 16(6)A
  • Lest inox sur câble 230 g
  • Dimensions : 170 mm - Ø 80 mm



Si vous souhaitez plus d’informations sur l’ensemble des capteurs de niveau pour remplir ou vider une cuve à flotteur d’ATMI pour les liquides mais aussi pour les solides, n’hésitez pas à télécharger la documentation suivante :

 Catalogue ATMI  (PDF 1644Ko)
